Сапуни зі здвоєним клапаном, вимірювальним щупом, високого ступеня фільтрації для навантаженої, мобільної або з великими перепадами гідросистем SFW-AF+a

Друк

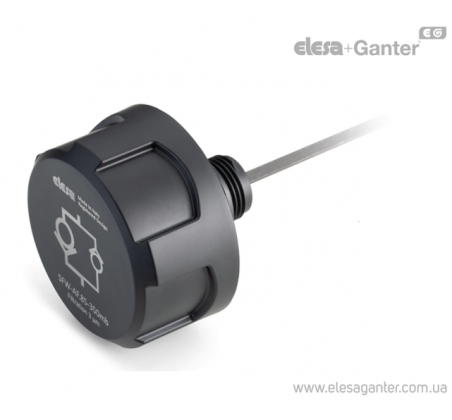

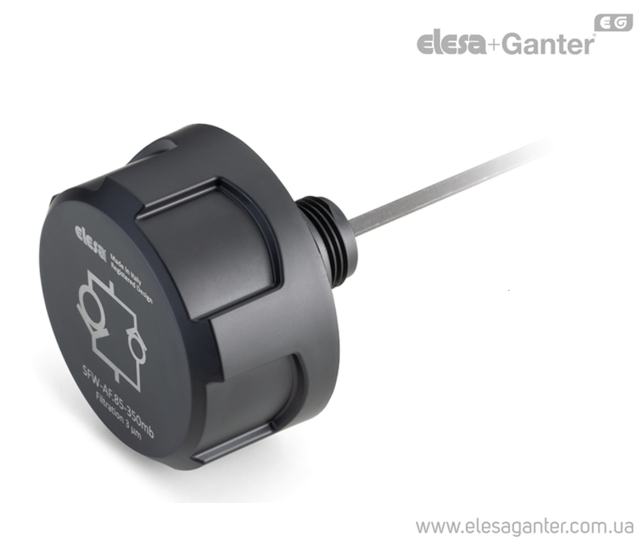

Сапуни зі здвоєним клапаном, вимірювальним щупом, високого ступеня фільтрації для навантаженої, мобільної або з великими перепадами гідросистем SFW-AF+a – фото 1
Сапуни зі здвоєним клапаном, вимірювальним щупом, високого ступеня фільтрації для навантаженої, мобільної або з великими перепадами гідросистем SFW-AF+a – Креслення 1
Сапуни зі здвоєним клапаном, вимірювальним щупом, високого ступеня фільтрації для навантаженої, мобільної або з великими перепадами гідросистем SFW-AF+a – Креслення 2
Сапуни зі здвоєним клапаном, вимірювальним щупом, високого ступеня фільтрації для навантаженої, мобільної або з великими перепадами гідросистем SFW-AF+a – Креслення 3
Сапуни зі здвоєним клапаном, вимірювальним щупом, високого ступеня фільтрації для навантаженої, мобільної або з великими перепадами гідросистем SFW-AF+a – Креслення 4
Сапуни зі здвоєним клапаном, вимірювальним щупом, високого ступеня фільтрації для навантаженої, мобільної або з великими перепадами гідросистем SFW-AF+a – Креслення 1
Сапуни зі здвоєним клапаном, вимірювальним щупом, високого ступеня фільтрації для навантаженої, мобільної або з великими перепадами гідросистем SFW-AF+a – Креслення 2
Сапуни зі здвоєним клапаном, вимірювальним щупом, високого ступеня фільтрації для навантаженої, мобільної або з великими перепадами гідросистем SFW-AF+a – Креслення 3
Сапуни зі здвоєним клапаном, вимірювальним щупом, високого ступеня фільтрації для навантаженої, мобільної або з великими перепадами гідросистем SFW-AF+a – Креслення 4
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
SFW-AF+a Технополімер, пружина з нержавіючої сталі на 0,350 бар

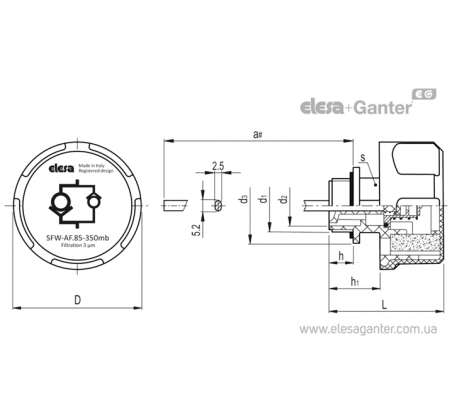

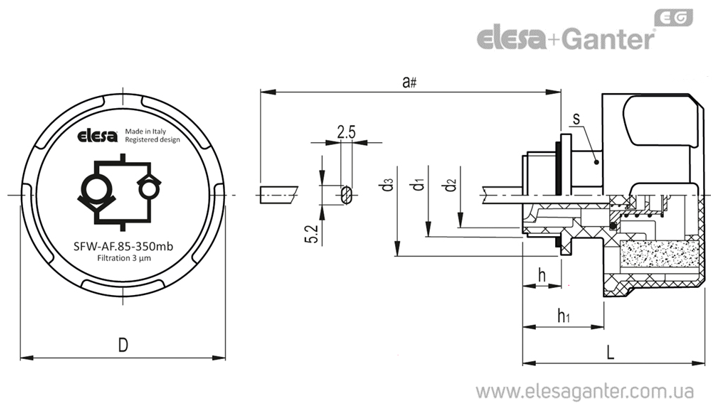

Артікул a# D L d1 d2 d3 s h h1 В наявності Ціна
SFW-AF.85-1 NPT+FC3-350MB+a-C9 193 85 73 3/4 NPT 20.5 36 28 16.5 30.5 Під замовлення Під замовлення
2290 грн
Детальніше
SFW-AF.85-1.1/16-12 SAE+FC3-350MB+a-C9 193 85 73 1.1/16-12 UNF 20.5 35 28 16 30.5 Під замовлення Під замовлення
2284 грн
Детальніше
SFW-AF.85-3/4 NPT+FC3-350MB+a-C9 191 85 77 1 NPT 27 41 34 19 34.5 Під замовлення Під замовлення
2283 грн
Детальніше
SFW-AF.85-G1+FC3-350MB+a-C9 193 85 73 G 1 25 40 28 16 30.5 Так
2290 грн
Детальніше
SFW-AF.85-G3/4+FC3-350MB+a-C9 193 85 73 G 3/4 20.5 35 28 16 30.5 Так
2284 грн
Детальніше
SFW-AF.85-M30x1.5+FC3-350MB+a-C9 193 85 73 M30x1.5 23 38 28 16 30.5 Під замовлення Під замовлення
2296 грн
Детальніше
SFW-AF.85-M42x2+FC3-350MB+a-C9 190 85 76 M42x2 33 50 36 16.5 34 Під замовлення Під замовлення
2304 грн
Детальніше
характеристики

Кришка

Технополімер на основі поліаміду (PA), чорний колір RAL 9005, матове оздоблення, вигравірувані лазером графічні символи.

Фітинг з різьбленням

Технополімер на основі поліаміду (PA), з бризковідбивачем та шестигранною гайкою, чорний колір, напівматове оздоблення.

Кільце ущільнювача

Плоска шайба із синтетичного каучуку NBR.

Розвантажувальний клапан

Технополімер з кільцевим ущільненням із синтетичного каучуку NBR.

Пружина з нержавіючої сталі, уставка прим. на 0,350 бар.

Впускний клапан

Пружина із синтетичного каучуку NBR та нержавіючої сталі.

Встановіть на позначці приблизно 0,030 бар.

Повітряний фільтр

Поліестер зі ступенем фільтрації 3 мкм (ефективність > 98%).

Плоский вимірювальний стрижень

Плоска секція фосфатована сталь (максимальний огляд рівня рідини).

За запитом та за достатньої кількості вимірювальний стрижень може поставлятися у різних довжинах та/або з мітками рівня MAX-MIN.

Максимальна постійна робоча температура

Нічна температура повітря 100°C.

Спеціальні виконання доступні на запит

  • Чорна кришка без графічного символу.
  • Помаранчева кришка.
  • Помаранчева кришка без графічного символу.
  • Жовта кришка.
  • Жовта кришка без графічного символу.
  • Вимірювальний стрижень може поставлятися в різних довжинах та/або з мітками рівня MAX-MIN.
Особливості та сфери застосування

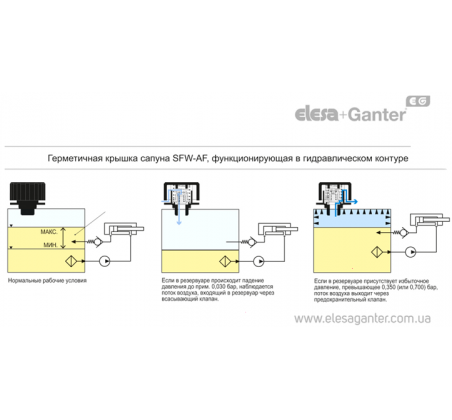

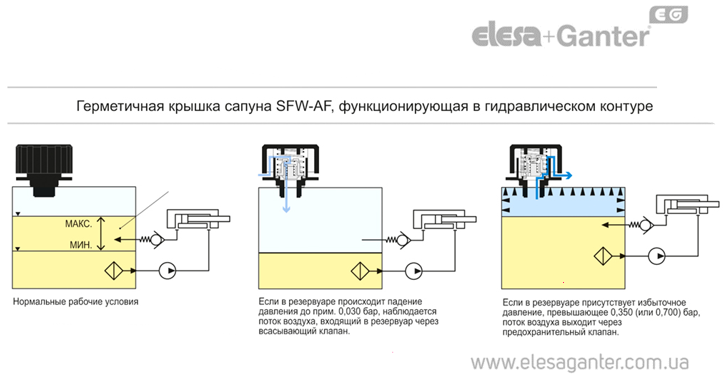

Кришка сапуна SFW-AF (зареєстрований дизайн) підтримує резервуар повітря під тиском вище за рівень масла в рамках меж, встановлених на етапі проектування, для запобігання деформації стінок резервуара. Переваги:

зменшує обсяг повітря, що всмоктується в резервуар, при збереженні чистоти масла і фільтра;

він покращує ефективність всмоктування насоса у робочих умовах, зменшуючи кавітаційне явище;

він запобігає витоку рідини, коли система є частиною пересувної установки;

він зменшує спінювання рідини.


Кришки SFW-AF виготовлені зі спеціальною внутрішньою геометрією, завдяки якій запобігає витоку рідини назовні.

Шестигранник на різьбовому фітингу забезпечує можливість застосування з використанням ключа гайки більшого моменту затягування на кришці, гарантуючи кращий стиск прокладки.

Технічні дані

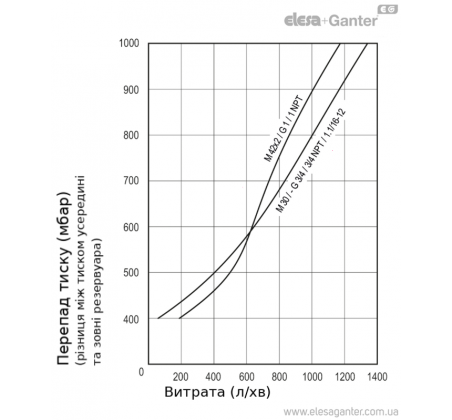

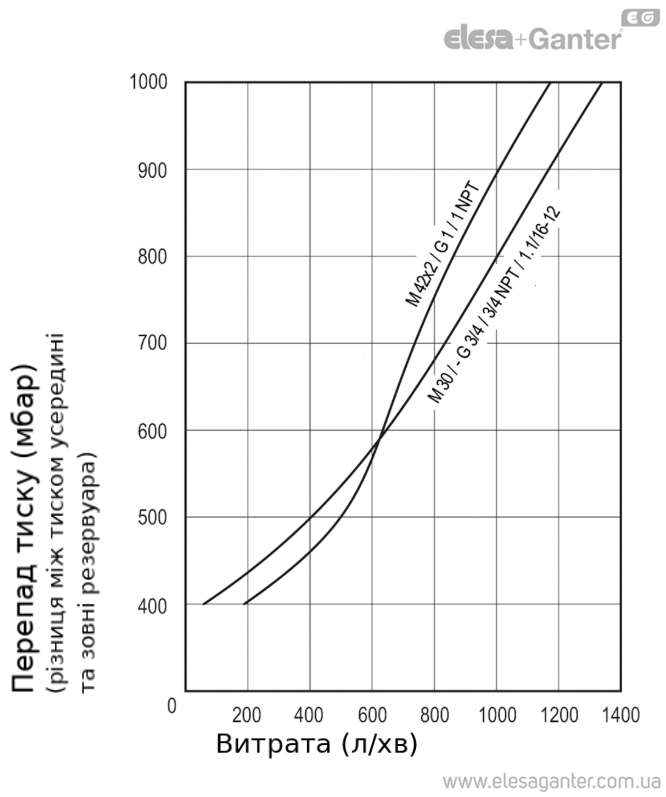

Витрата повітря для різних виконань кришок сапунів може бути отриманий зі схеми на основі різниці тиску повітря всередині та зовні резервуара.


Найменування продукції
Телефон
Електронна адреса
Повідомлення
Залиште відгук про товар!

Типи різьблення:

  • М – метрична
  • G1 - пряме трубне різьблення, ущільнення не по різьбленні.
  • NPT - конічна трубна, ущільнення по різьбленню.
  • SAE - пряме різьблення, але ущільнення через O-ring
