Чотири серії фіксаторів Elesa + Ganter для простого вирішення складних технічних завдань

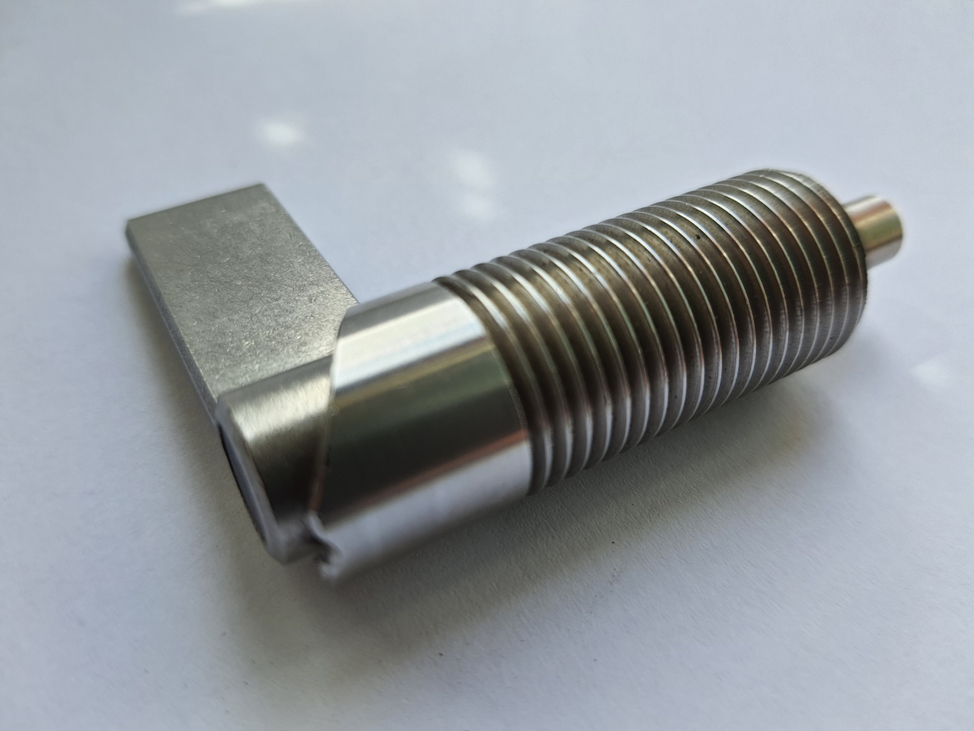

Важільний фіксатор c кулачковим механізмом GN 612 з нержавіючої сталі ALSI 301 (малюнок 1)

У сучасному машинобудуванні і техніці все частіше знаходять своє застосування різні стандартні фіксуючі елементи, які дозволяють швидко, без застосування додаткових інструментів і кріплення, домогтися надійної фіксації і позиціонування елементів обладнання, розсувних і висувних пристроїв під значною осьовим навантаженням.

Застосування різних фіксаторів, замість звичайного кріплення, дозволяє значно прискорити і спростити складання та розбирання різних елементів обладнання і машин, підвищити продуктивність праці, а також не вимагає наявності під рукою додаткового інструменту. Особливо актуальне застосування фіксуючих елементів в збірних конструкція, переносних стендах, будівельному устаткуванню, будівельних лісах, висувних драбинах та інше.

Всі стопорні елементи, які можна купити в нашому магазині, виконані з якісних, високоміцних матеріалів, що проходять вхідний контроль і перевірку на всьому етапі виробництва.

Компанія ELESA + GANTER є визнаним світовим лідерів у виробництві таких стандартних елементів для самих різних умов застосування та під найвищі вимоги замовників.

Перш за все фіксатори виробництва ELESA + GANTER вигідно відрізняються від інших, запропонованих на ринку фіксаторів завдяки наступним особовостям:

• Якість виконання з гарантією довговічності роботи.

• Потужною і надійної пружиною, яка забезпечує посилений притиск висувного елемента, а також запобігає його випадковому переміщенню в процесі експлуатації в результаті несанкціонованого впливу сторонніх сил або вібрації обладнання. Зусилля на висування / втягування штока у фіксуючих елементів марки ELESA + GANTER найбільші, якщо порівнювати з фіксаторами інших виробників.

• Точність виконання з мінімальними зазорами між корпусом фіксатора і рухомим штоком. Це в свою чергу зменшує попадання вологи і пилу у внутрішню порожнину фіксатора в процесі його використання і забезпечує плавність роботи штока без додаткового очищення й змащення. Особливо важливо це враховувати, якщо вибрані фіксуючі елементи передбачається встановлювати на обладнання або системах, які будуть експлуатуватися в тяжких умовах, запилених приміщеннях, або вони будуть потрапляти під дію різних атмосферних впливів. Наприклад ці фіксують елементи будуть застосовуватися в будівельній техніці, будівельних лісах, на металообробному виробництві, деревообробній галузі і так далі.

• Різноманітністю типів виконання, кріплення, габаритів, щодо матеріалів, які застосовуються при виготовленні цих стопорних штифтів. Це дозволяє застосовувати запропоновані фіксатори в різних галузях, не тільки в важких умовах роботи, а й в галузях і на виробництві, де потрібна стійкість до впливу миючих, або інших агресивних хімічних середовищ, або необхідне протибактерицидне гігієнічне покриття. Такі вимоги необхідно дотримуватися в харчовій, фармацевтичній та медичній сферах застосування. Компанія ELESA + GANTER пропонує готові рішення цих складних питань.

• Наявність європейських і американських сертифікатів відповідності. Слід зазначити, що компанія ELESA + GANTER має свої випробувальні лабораторії, де будь-який елемент, який можна придбати в нашому магазині, проходить відповідні випробування. Наявність сертифікатів відповідності на елементи ELESA + GANTER в свою чергу дозволяє виробникам просувати обладнання на різних світових ринках, адаптуючи його під місцеве законодавство і технічні вимоги.

На рис 2 надано зображення важільного фіксатора GN 612 в розрізі. З фотографії можна зробити висновок про якість виготовлення фіксуючих елементів, які можна купити в нашому магазині і попередньо оцінити на які умови експлуатації вони розраховані, а також допустимі навантаження на ці елементи.

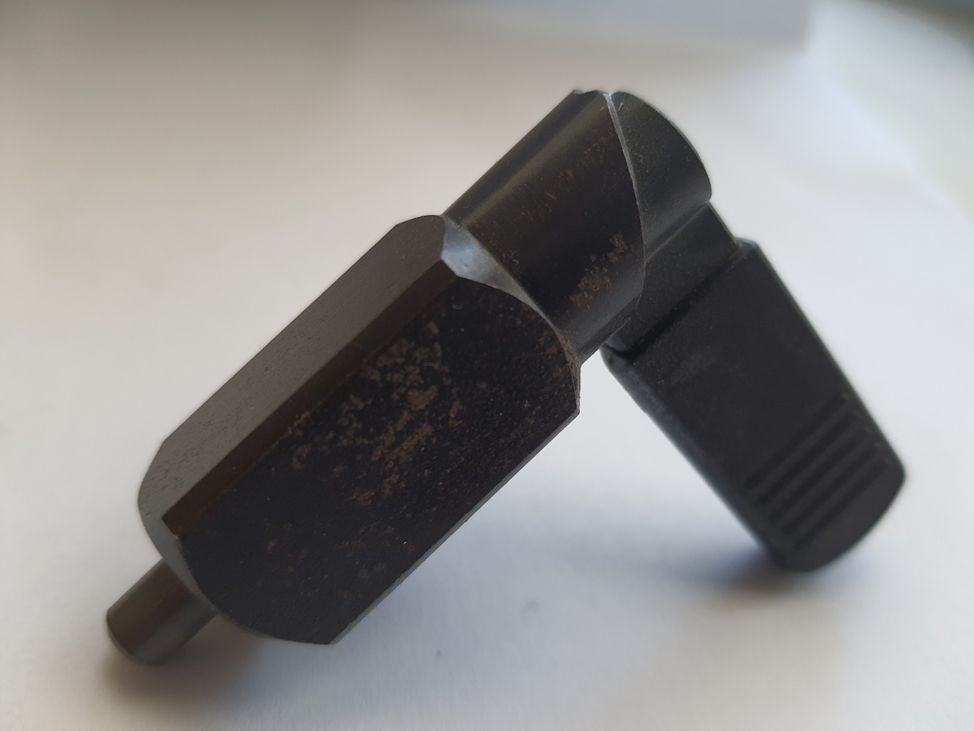

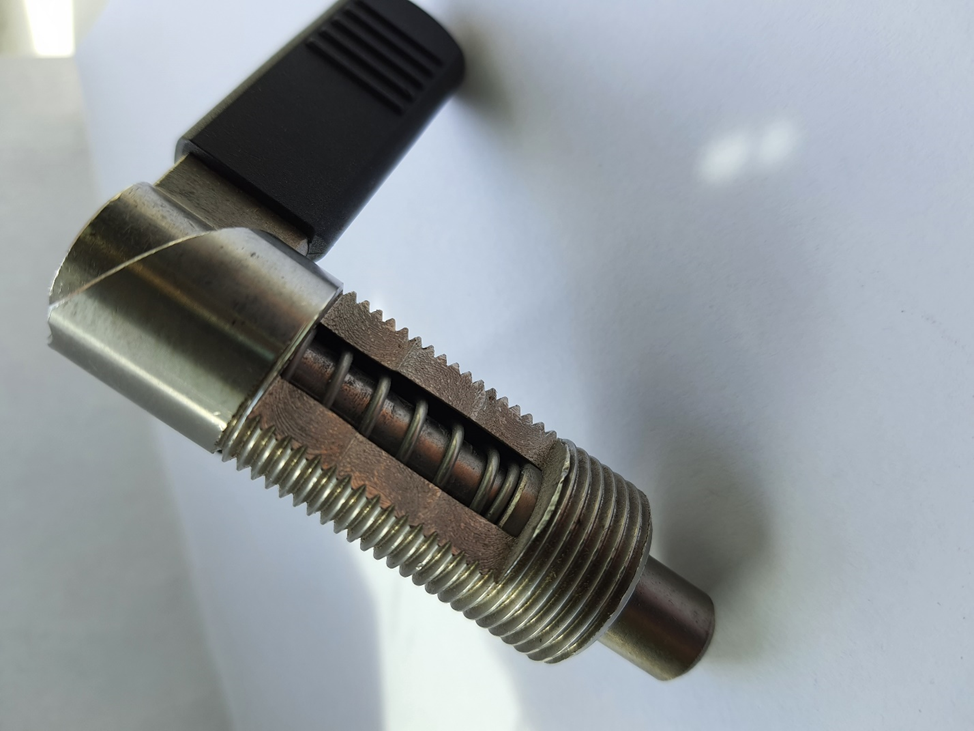

Важільний фіксатор c кулачковим механізмом GN 612 у розтині (малюнок 2)

По мимо візуальної оцінки, на кожен елемент, який можна придбати у нас, надані в табличній формі характеристики, отримані в результаті фактичних лабораторних випробувань, розміри, допуски, креслення. Все це дозволяє легко інтегрувати наші стандартні елементи в проектоване обладнання та механізми, або без додаткових переробок, використовувати їх при ремонті, або реконструкції вже наявного  обладнання. Вся лінійка продукції ELESA + GANTER виготовлена ​​за загальноєвропейськими стандартами DIN і прекрасно адаптується до будь-яких конструкцій і машин.

За посиланням https://elesaganter.com.ua/index.php?route=information/catalogs можна скачати докладний каталог з описом будь-якого елементу, наданого в нашому магазині, а також всі розміри і характеристики міцності на нього з докладним описом умов використання та монтажу.

У нашому магазині можна купити чотири основні типи фіксуючих елементів.

Розглянемо коротко основні їх характеристики і принципи застосування.

Перший тип фіксуючих елементів - Ричажні фіксатори (представлені на малюнку 1 та2).

Важільні фіксатори пропонується купити для застосування в пристроях, де штифт, що фіксує, або стрижень не повинен виступати постійно. Наприклад: це може відноситься до різних висувних систем: драбин, робочих столів, телескопічним направляючих, складських стелажів, монтажних столів та інше.

 При повороті важеля фіксатора на 180 ° штифт, що фіксує, втягується у корпус фіксатора. Паз (вказано стрілкою на малюнку 3) забезпечує фіксацію у верхньому крайньому положенні, запобігаючи обертанню важеля. При необхідності важіль повертається простим натисканням пальця оператора і шток, під дією пружини висувається з корпусу фіксатора  та входить в зачеплення. Така конструкція фіксатора забезпечує простоту його використання, надійність і головне - безпеку роботи з ним.

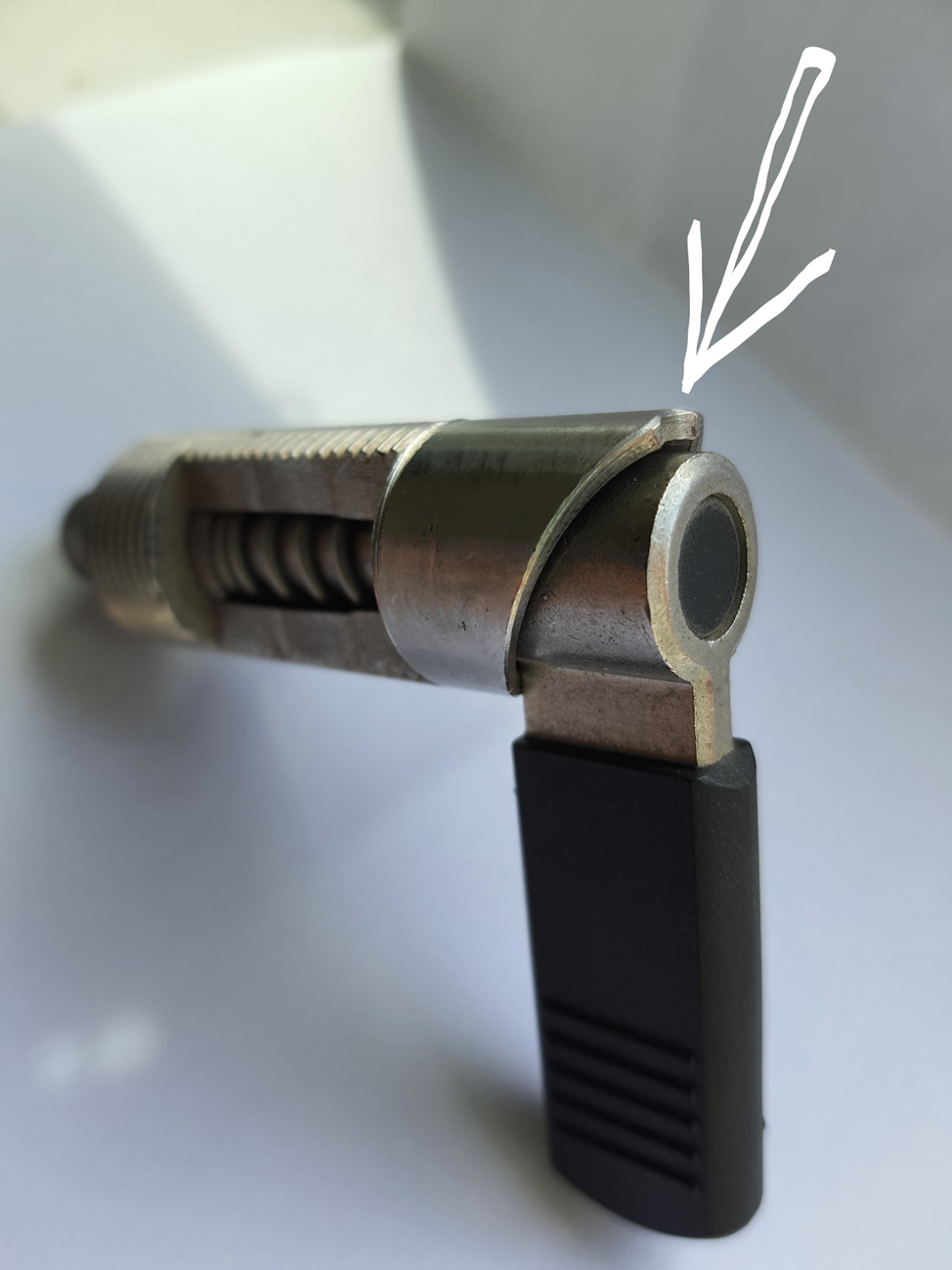

Паз для фіксації важеля фіксатора у відкритому (штифт втягнутий) верхньому положенні    (малюнок 3)

Важільні фіксатори, які запропоновані в нашому магазині, можу мати як фланцеве кріплення, так і монтуватися за допомогою, передбаченої на їх корпусі різьблення. Можна купити фіксатори ELESA + GANTER як зі звичайною, метричної різьбою, так і з дюймовою.

Для застосування в різних сферах і галузях важільні фіксатори можуть бути виготовлені з високоміцного, що наближається до характеристик стали, але разом з тим легкого, з властивостями діелектрика, супертехнополімера, сталі, нержавіючої сталі, або цинкового сплаву, лиття під тиском.

Для застосування у вибухонебезпечному середовищі, кисневих станціях, або в електронних пристроях з захищеними від електростатичних розрядів областями (EPA), можна застосувати стандарт елементи ELESA + GANTER, в тому числі і фіксатори, виконані з електропровідного технополимера (стандарт і сертифікат ESD).

Всі важелі фіксатори мають товстостінний корпус і потужний штифт, завдяки чому витримують значні навантаження без деформації.

Для захисту від впливу несприятливого навколишнього середовища фіксатори, виконані зі звичайної сталі, мають цинкове покриття, чорніння, або анодовані.

Другий тип фіксуючих елементів - штифти стопорні (малюнок 4)

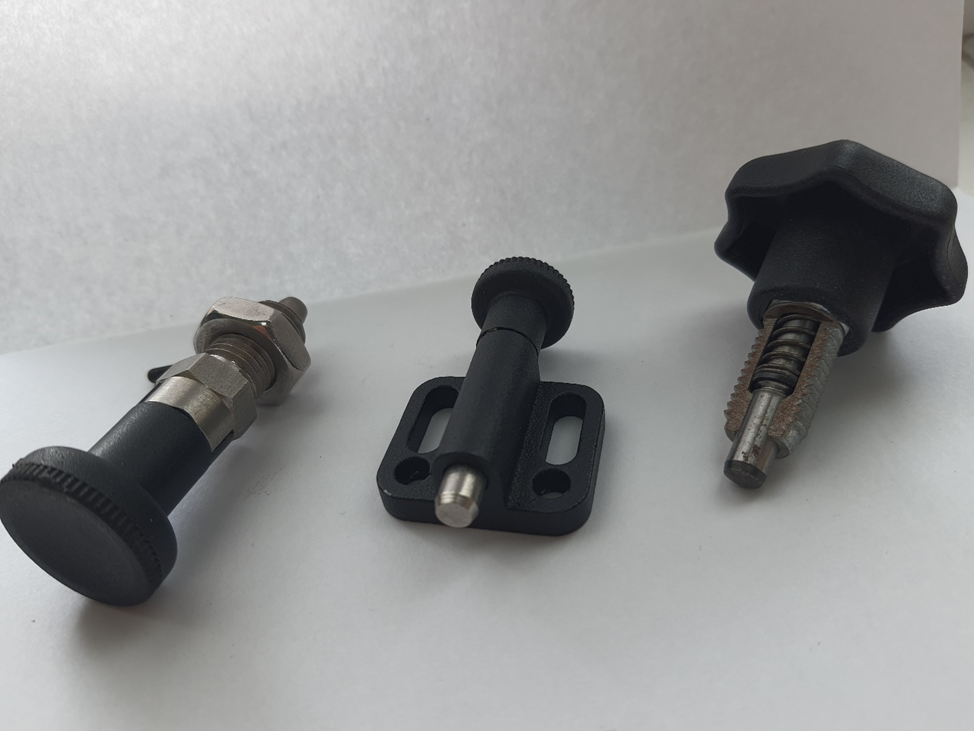

Штифти стопорні (малюнок 4)

Стопорні штифти найчастіше застосовуються в пристроях, машинах і механізмах, коли основне положення такого стопорного штифта - закрите, з висунутим штоком. Стопорний елемент відтягується за допомогою ручки і повертається у вихідне положення після відпускання. Доступні стопорні штифти, де втягнутий шток можна зафіксувати в такому положенні завдяки повороту ручки, або кнопки (малюнок 5).

Стопорний штифт з втягнутим і зафіксованим елементом (малюнок 5)

Завдяки своїй компактності стопорні штифти відмінно підходять для застосування в обмеженому просторі на компактних і висувних виробах.

Стопорні штифти, які можна купити в магазині ELESA + GANTER, розрізняються за способом кріплення:

Вкручуються стопорні штифти, з різьбленням і гайкою

Фланцеві стопорні штифти, що встановлюються на поверхню обладнання, або деталей машин за допомогою фланця стопорного штифта.

Стопорні штифти з монтажною площиною, для горизонтального кріплення до поверхні обладнання, або типу шпінгалета (малюнок 4, другий з права)

Стопорний штифт з квадратним корпусом, під кріплення до поверхні виробу зварним способом, або в квадратний отвір (малюнок 6).

Фіксатор пружинний сталевий з квадратним корпусом під зварювання (малюнок6)

За матеріалами виготовлення:

сталь

Нержавіюча сталь: AISI 301, або AISI 316

Цинкові сплави, лиття під тиском

Супетехнополімер, що дозволяє робити такий стопорний елемент легким, стійким до впливу зовнішніх несприятливих умов і разом з тим надійним і міцним.

Різьбовій корпус плунжера з супертехнополімеру забезпечує низький коефіцієнт тертя і не вимагає змащування, підходить для роботи в умовах наявності рідини (наприклад емульсії) або підвищеної вологості (PMT.100-SST).

Так само вони стійкий до багаторазових циклів очищення з використанням розчинників і інших хімічних речовин. Такі стопорні елементи придатні для застосування у фармацевтичній, медичній, або харчової промисловості, а також на тренажерах і обладнанні, встановленому в громадських місцях.

Для установки на тонкостінні обладнання передбачені спеціальні стопорні штифти GN 607.2, які також можна купити в нашому магазині.

Стопорні штифти GN 8170 виконані з нержавіючої сталі з антибактерицидним покриттям і мають спеціальні силіконові ущільнення та спеціально розроблені для використання в умовах з підвищеними гігієнічними вимогами, для фармацевтичної і харчової промисловості при виробництві продуктів без консервантів, лабораторного обладнання, обладнанні і пристроях, що застосовуються в хірургії та інше. Серія цих фіксуючих елементів має відповідні американські і європейські гігієнічні сертифікати. Всі сертифікати на продукцію можна отримати на нашому сайті за посиланням https://elesaganter.com.ua/certificates

Стопорні штифти GN 817.4 аналогічні моделі GN 817 (малюнок 7), з Т-образною і круглими ручками відповідно оснащені потужною пружиною і застосовуються для особливо надійної фіксації, де для втягування штока потрібне велике зусилля.

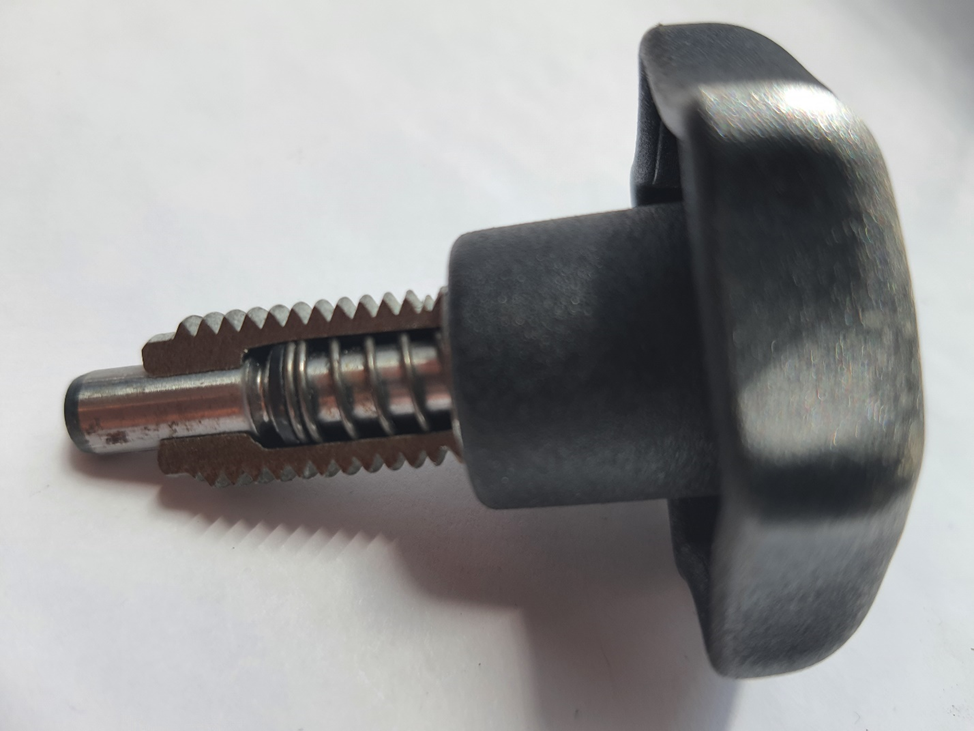

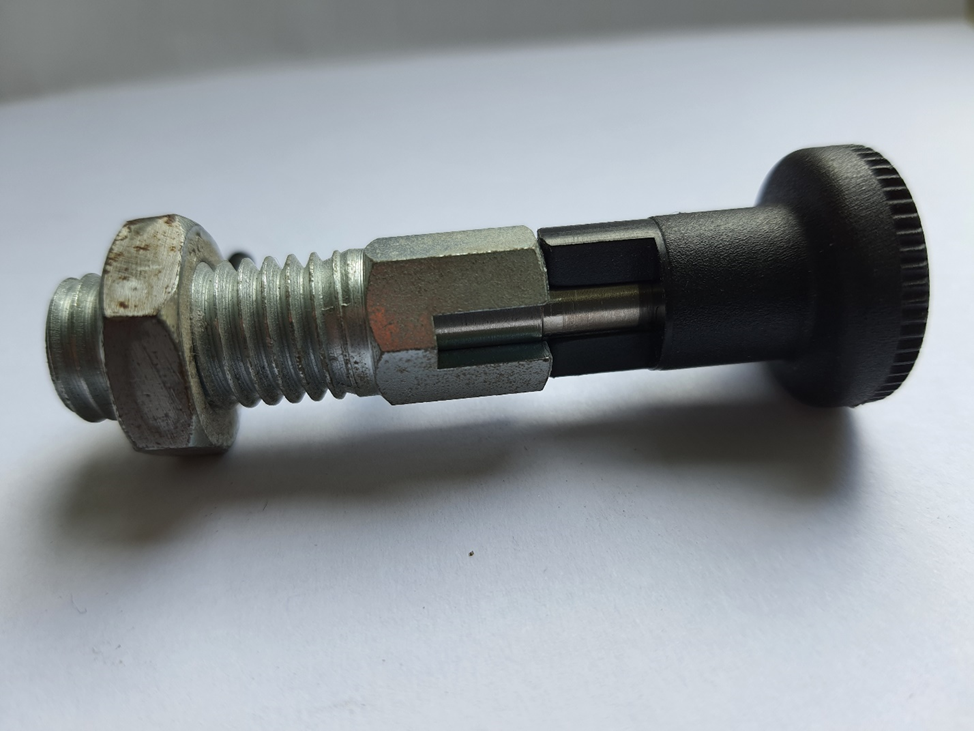

Стопорні штифти GN 817 з круглою ручкою і посиленою пружиною фіксації в розрізі (малюнок 7)

Ще одна широка лінійка продукції, що знайшла широке застосування у всіх галузях - це пружинні фіксатори

Пружинні фіксатори (малюнок 8), які можна придбати в нашому магазині, зазвичай застосовуються для блокування деталей і виробів при натискних і витяжних діях, що повторюються періодично з великою циклічністю і частотою застосування.

Завдяки кульці всередині фіксатора, що вільно пересувається, значно зменшується знос сполучених деталей. Шарик виступає не тільки елементом, що фіксує, але також виступає в якості підшипника ковзання.

Доступні з різних матеріалів: різні сплави кольорових металів, нержавіюча сталь, сталь, технополимер.

Пружинні фіксатори з технополімеру не володіють провідністю і виступають в ролі також діелектрика, що дає можливість встановлювати їх в електричних і силових шафах.

Наявність різьблення на корпусі кулькових фіксаторів дозволяє встановлювати їх в отвори з різьбленням, без застосування спеціальних інструментів. Для монтажу досить звичайною стандартною викрутки. Можна купити так само кулькові фіксатори без різьблення на корпусі, які встановлюються в отвір з допуском в натяг.

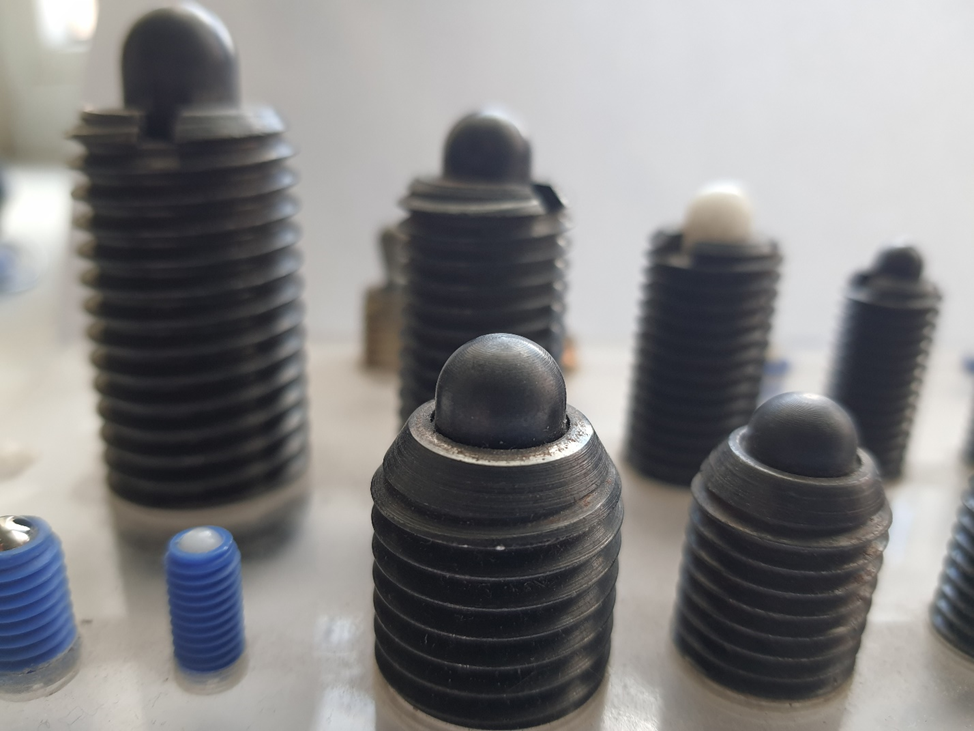

Фіксатори пружинні (малюнок 8)

Особливо слід відзначити елементи що фіксують серії GN 715 і GN 713, які мають бічний упор і зусилля фіксації спрямоване не вздовж осі пружинного фіксатора, а поперек. Завдяки цій своїй конструкції вони можуть фіксувати заготовки, деталі, елементи конструкції на робочій поверхні, де вони встановлені. Застосовуються в граверних верстатах, шліфувальних машинах, поліграфії та інше, де не потрібно значне зусилля фіксації.

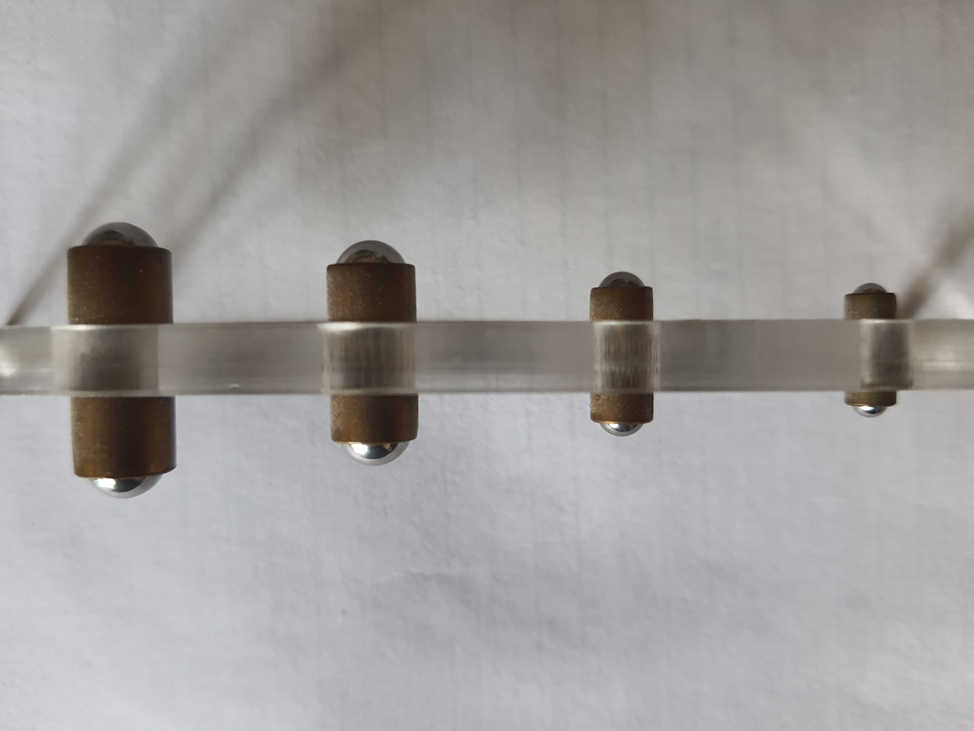

Фіксатори пружинні з двостороннім елементом фіксації (малюнок 9)

Для монтування в тонкі перегородки двостворкових шаф можливо застосовувати двосторонні пружинні фіксатори (малюнок 9)

Четвертий тип фіксуючих елементів - це штифти з фіксуючими упорами (малюнок 10)

Штифти з фіксацією упорів прекрасно підходять для застосування в підйомних конструкціях для швидкої і безпечної фіксації.

Такі штифти швидко вставляються в отвір. Випадковому випаданню перешкоджають висувні упори (видно на малюнку 10).

Ці упори прибираються тільки при натисканні вбудованої кнопки. За рахунок кільця, передбаченого на деяких штифтах з упорами, їх можна кріпити на трос, або ланцюжок до конструкції, де вони застосовуються що в свою чергу перешкоджає їх втраті.

Завдяки різній довжині фіксуючого елемента стопорних штифтів, запропонованих в нашому магазині, можна підібрати такі елементи для будь-яких розмірів, діаметрів і товщини конструкції, яку необхідно зафіксувати.

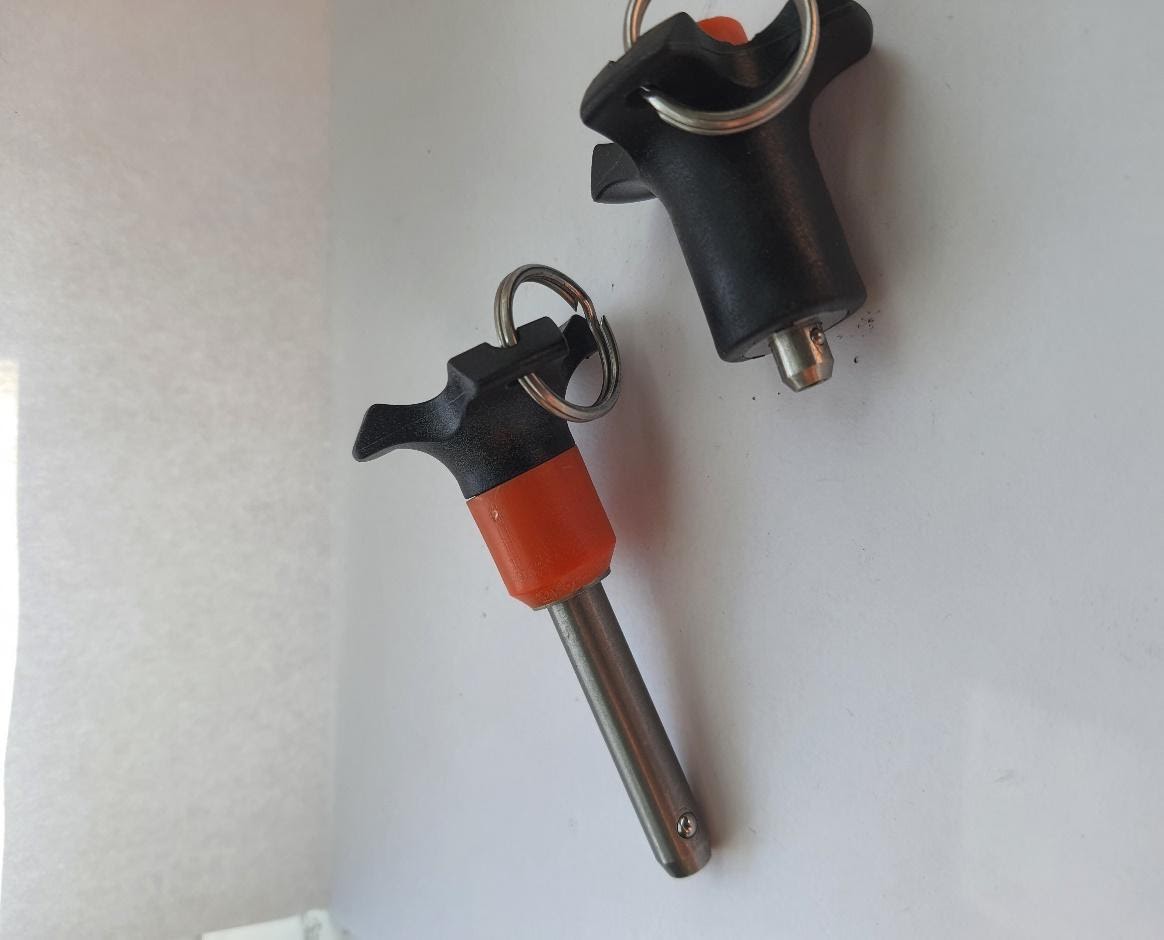

Штифти з упорами, що фіксуються (малюнок 10)

Найбільш широке застосування фіксатори з упорами, які запропоновані в нашому магазині, знайшли в будівельних і інших конструкціях, що легко монтуються, сценах, рекламних щитах та інше.

Доступні як зі звичайної сталі, так і нержавіючої сталі, у різній кольоровій гаммі, з пружними упорами, або упорами, що забираються за допомогою натискання кнопки.
