Як правильно підібрати тип елементів гасіння вібрації з урахуванням навантажень, частот, розташування та кріплення?

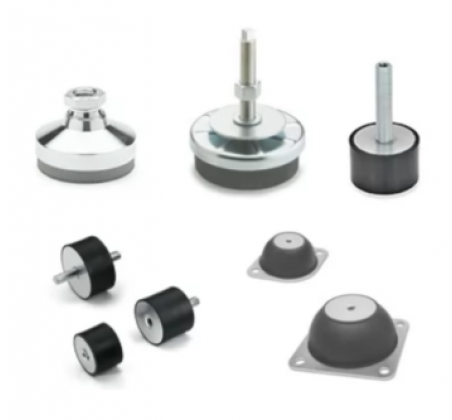

    Вибір віброізоляторів, які представлені в нашому магазині, може викликати певні труднощі. Для спрощення розглянемо їх з позиції функціонального застосування і навантажень:

Віброзахисні опори для установки на фундамент або фланцеві кріплення.

• Віброгасні опори для важких умов експлуатації та високі навантаження до 4 тон на одну опору (LW.A). Ефективно гасять вібрації частотою від 10 Гц (відповідає 600 об/хв) і вище та можуть точно регулюватися завдяки різьбовому штирю та опорній пластині. Не мають великих регулювань нахилів, як GN 342.1 та GN 342.2, але завдяки конструкції допускають невеликі відхилення від рівня.

• Регульовані рухомі опори з віброізоляцією, що встановлюються на похилі поверхні та більш рівномірного розподілу ваги обладнання. Розраховані на невеликі та середні навантаження (GN 342.1 та GN 342.2). забезпечують дуже хорошу віброізоляцію від машини до навколишнього середовища або навпаки від навколишнього середовища до машини на середніх і високих частотах від 18 Гц.
• Віброопори для низьких та середніх навантажень, установки на рівні поверхні з рівномірно розподіленим навантаженням (GN 439 та GN 439.5)
• Віброгасники з фланцевим кріпленням та які розраховані на весь діапазон навантажень (DVE та GN 148). DVE розраховані на компенсацію невеликих дисбалансів вантажів до 300 кг на середніх та високих частотах. GN 148 розраховані на вищі навантаження до 2 тон і завдяки своїй конструкції можуть витримувати як осьові, так і горизонтальні навантаження.

Віброізолюючі опори та подушки для кріплення на рами та остови машин.

     Такі подушки, що амортизують, перш за все розраховані на ізоляцію джерела вібрації, встановленого безпосередньо на обладнанні. Це може бути мотор-редуктор, електродвигун, насос та інше. Основний принцип полягає в тому, що такі елементи виступають проміжним ізолюючим пристроєм в машині.

    Вибрати віброізолятори з цієї серії можна за типом кріплення (з двома зовнішніми, двома внутрішніми, або зі змішаним різьбленням)

• Серія DVA є циліндричними віброгасниками, доступними в трьох варіантах твердості гуми і з різними типами кріплення, з оцинкованої та нержавіючої сталі у різному діапазоні розмірів та навантажень.

• Серія DVC – це віброізолятори з підвищеною чутливістю до бокових зсувів, що забезпечують більший діапазон переміщення горизонтально.
• Серія GN 454 універсальні для кріплення на болтах та різьбових стрижнях, або підкладні ніжки серії GN 438 та GN 438.5

     Всі елементи, що розглядаються, у своїй основі мають натуральний каучук або силікон, стійкі до олій і жирів. Доступні у версії з оцинкованої та нержавіючої сталі.

     В основі можливості гасити вібрації всіма перерахованими елементами лежить властивості гумового елемента стискатися і відновлювати свою геометрію після зняття навантаження. Правильно встановлений віброізолятор прогинається під впливом статичного навантаження (ваги машини). Без цього статичного навантаження демпфування неможливе, сам елемент потрапляє в область резонансної чистоти і може посилити коливання замість їх поглинання.

     Під час роботи він прогинається ще й під впливом вібрацій, а під час розпрямлення розсіює енергію коливань. Твердість гуми є мірою її здатності розсіювати енергію. Обидві ці характеристики (твердість гуми та статична деформація під навантаженням) є ключовими у здатності гасити вібрації.

     У наступній статті ми розповімо, як на практиці вибрати демпфуючий елемент, який відповідає вашим вимогам.
