Як форма віброізолюючого опорного елемента впливає на роботу обладнання в умовах конкретного застосування: різних поверхнях, пікових навантаженнях, перехідних чи пускових режимах
Форма демпфуючої віброопори визначає характер контакту з основою, стійкість обладнання, поведінку при перекосах, пускових ривках, ударах та змінних навантаженнях, всі ці фактори складно передбачити повною мірою на стадії проектування. В основному, при виборі прораховується лише робота на номінальних параметрах, не враховуючи інших факторів, що мають імовірнісний характер.
Разом з тим, більшість таких впливів можна передбачити за рахунок вибору форми демпфера.

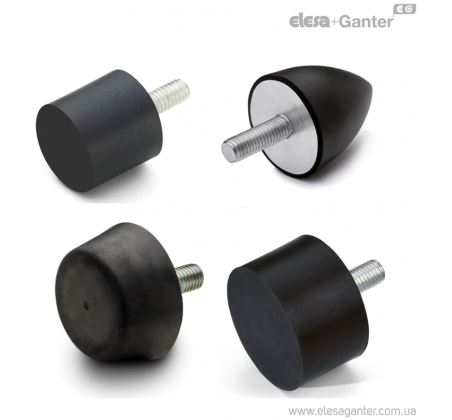

Для цього компанія ELESA+GANTER пропонує різні форми, зі своїми перевагами та недоліками і які, в свою чергу, можуть бути доречнішими в різних типах обладнання під конкретні умови.

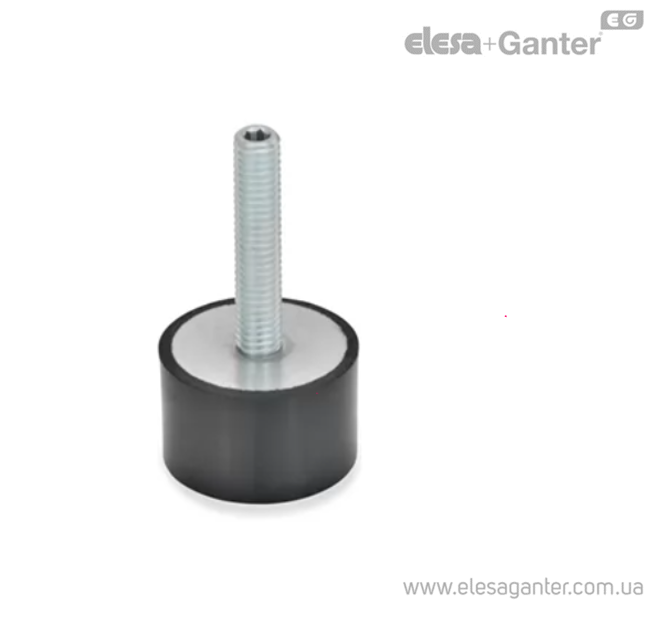

Циліндричний віброізолятор з плоскою основою
Регульовані опори з плоскою циліндричною основою GN 439
Плоска опорна поверхня відразу формує велику площу контакту з основою та дає найбільш передбачувану посадку обладнання та стабільну деформацію еластичного елемента під навантаженням.
Плюси
- стабільне становище;
- найбільш рівномірний розподіл навантаження за умови рівної основи;
- передбачувана висота установки;
- менший ризик розгойдування;
- зручна для стаціонарних агрегатів на рамі чи монтажній плиті.
Недоліки
- гірше компенсує невеликі перекоси;
- на нерівній підлозі може працювати не всією опорною поверхнею, а лише одним краєм;
- не найкращий варіант при частому переміщенні обладнання;
- гірше пручається ковзанню на гладкій поверхні в порівнянні з увігнутою формою.
Плоскую опору вибирають для стаціонарного обладнання на рівній і жорсткій основі: насосів, вентиляторних блоків, верстатів, технологічних модулів, шаф, агрегатів на металевій рамі або монтажній плиті.

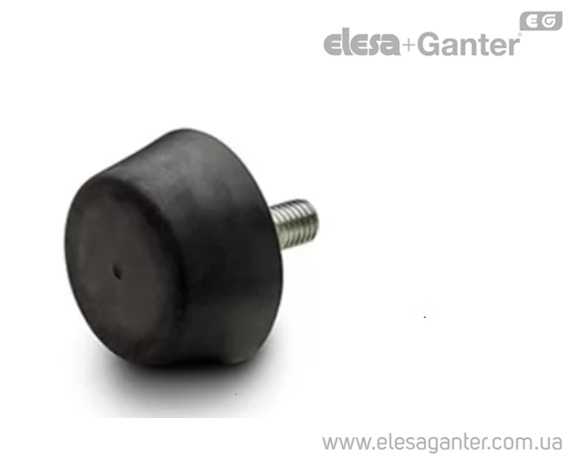

Усічено-конічна буферна опора
Віброізолюючі демпферні упори DVB.6
Відрізняється від циліндричної тим, що гумове тіло має змінний переріз по висоті. Така геометрія впливає характер деформації: при стисканні опора працює більш прогресивно, краще сприймає бічні складові навантаження і стійкіше веде себе при ударному контакті.
Це не звичайна "ніжка", а буферний елемент для випадків, де важливими є не тільки віброізоляція, але й контрольоване гасіння удару, обмеження ходу або захист деталей при контакті.
Плюси
- прогресивне збільшення жорсткості при стисканні;
- краще сприймає ударні та змінні навантаження;
- стійкіша за циліндричну форму при бічній складовій;
- знижує ударний шум;
- підходить для роботи як кінцевий буфер чи обмежувач ходу;
- добре працює там, де навантаження приходить не ідеально строго по осі.
Недоліки
- не найкращий варіант як звичайна стала опора для важкого агрегату;
- менш універсальна для встановлення обладнання на підлогу;
- вимагає правильного напряму встановлення та навантаження;
- в порівнянні з широкою плоскою опорою гірше підходить для точної стаціонарної посадки;
- при неправильному виборі навантаження може працювати занадто жорстко або, швидко виходити на граничну деформацію.
Усічено-конічну буферну опору вибирають для кінцевих упорів, обмежувачів ходу, рухомих рам, кришок, люків, кожухів, напрямних вузлів, вібруючих механізмів чи обладнання з ударними або змінними навантаженнями. Особливо доречна там, де потрібно не просто поставити обладнання на опори, а м'яко прийняти контакт, обмежити переміщення чи погасити ударну енергію.

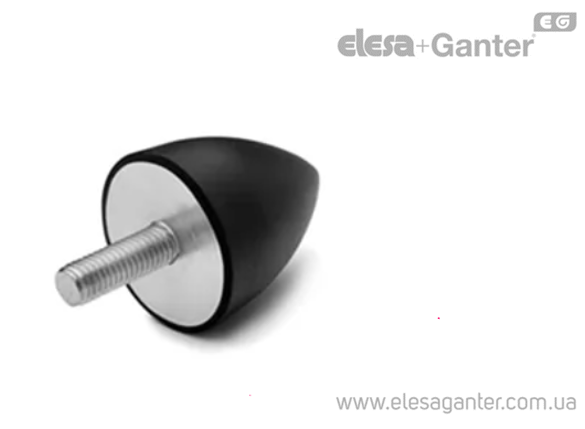

Конусна буферна демпферна опора
Буферні віброгасники DVA.6
Така форма має більший хід деформації та працює більше не як опорна ніжка, а саме як буфер. Вона краще сприймає короткочасні великі піки, поштовхи і особливо важливо - ударні навантаження.
Переваги
- краще гасить ударні дії;
- має більший робочий хід;
- підходить для змінних навантажень у широких діапазонах;
- корисна при пусках, зупинках та ривках;
- може працювати як захисний упор чи обмежувач.
Недоліки
- використання як опорного віброізолятора умовно;
- у якості опори підходить для неважких механіхмів:
- слабка бічна стійкість порівняно з циліндричною; висока ймовірність до сповзання;
- не оптимальний варіант при нівелювання та точної установки приладів;
- при високому центрі тяжкості може призвести до посиленого розгойдування;
- вимагає перевірки з допустимого відхилення та навантаження.
Таку форму вибирають для малопотужних і не важких генераторів, машинних компресорів, вібруючих приводів, рухомих рам, захисних упорів та обладнання з частими пусками, зупинками або короткочасними навантаженнями у великих діапазонах.

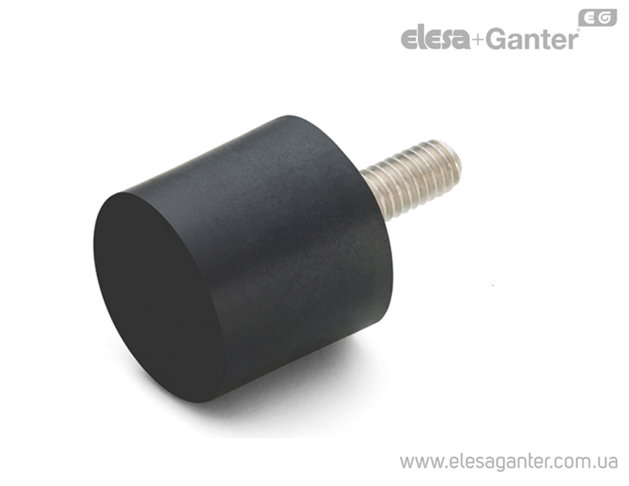

Віброопора з виїмкою в основі / кільцевим контактом
Вібропоглинаючі підставки з різьбовим штоком та увігнутою основою DVM.4
Форма з центральною виїмкою працює як демпфуючий упор: спочатку контакт виходить м'якшим, потім при подальшому стисканні жорсткість збільшується за рахунок нелінійної деформації. Така форма найбільш корисна, коли потрібно не просто поставити обладнання, а обмежити хід або пом'якшити контакт деталей.
Плюси
- м'яко приймає початковий контакт, знижуючи ударний ефект;
- підходить для обмеження ходу;
- може працювати як кінцевий буферний упор для прогнозованих ударів;
- добре підходить для вузлів, де важливим є контрольований контакт.
Недоліки
- не найкращий варіант як стаціонарна віброопора для важкого агрегату;
- менш універсальна для встановлення обладнання на підлогу;
Форму з виїмкою вибирають для кінцевих упорів, обмежувачів ходу, кришок, люків, рухомих кожухів, направляючих вузлів, а також для медичного, харчового та санітарного обладнання, де важливий м'який контакт, зниження шуму та контрольований стиск.
