Як правильно вибрати гвинтову трапецеїдальну пару під умови конкретного застосування. Основні етапи такого вибору та необхідні розрахунки

1. ОБЛАСТІ ЗАСТОСУВАННЯ

 Трапецієподібні гвинти широко використовують у випадках, коли потрібно перетворення обертального руху в поступальний за відносно невеликих швидкостей та значних навантажень. Приклади:

•  Підіймальні механізми (платформи, домкрати, підіймачі).
• Станкова оснастка (подача, регулювання верстатів).
• Пристрої регулювання положення (платформ, затискачів, напрямних).
• Різноманітні лінійні приводи в промисловості, сільськогосподарській техніці, будівельному обладнанні.

 Основні переваги трапецієподібних гвинтів:

• Висока осьова вантажопідйомність.
• Помірна точність (близько ±0,1 мм на 300 мм ходу).
• Можлива самоблокування (у разі однозаходної різьби та певних умов).
• Стійкість до зношування та корозії (особливо при накатаній різьбі).

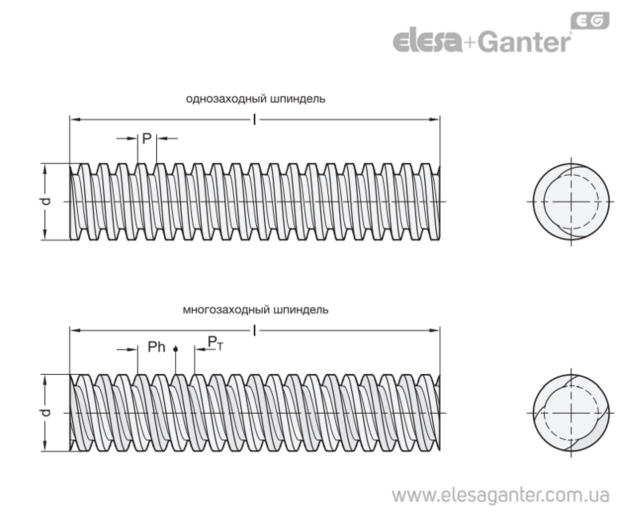

 2. ГЕОМЕТРІЯ РІЗЬБИ ТА ТИПИ ВИКОНАННЯ

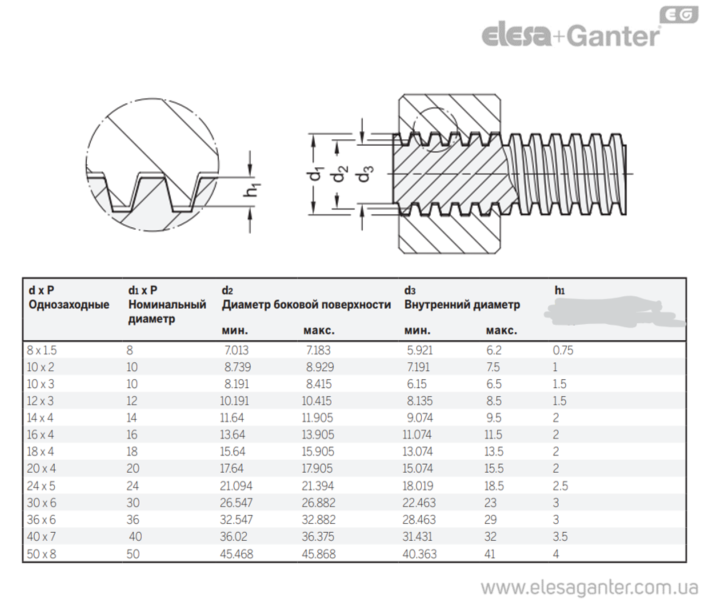

 2.1. Однозаходна різьба

• Хід збігається з одним кроком (P).
• За певних умов може забезпечувати самоблокування.
• Використовується, коли потрібна велика сила за помірної швидкості.

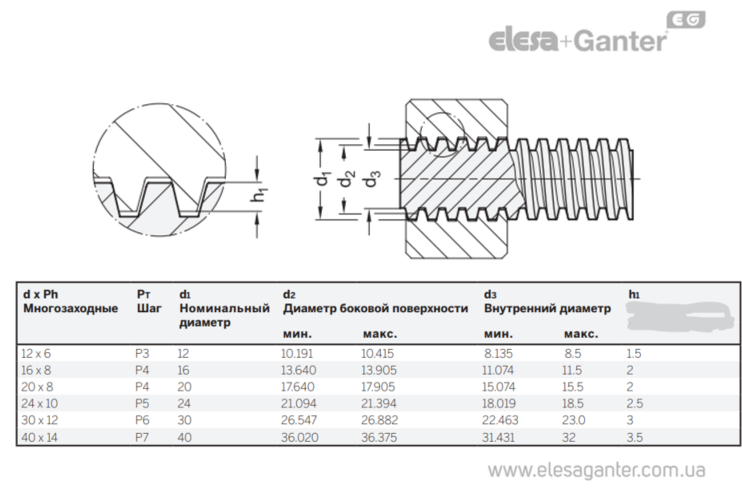

 2.2. Багатозаходна різьба

• Має кілька паралельних витків з однаковим кроком.
• Повний хід (Ph) = n × P, де n – кількість заходів.
• Дає більше переміщення за один оберт; зазвичай не має самоблокування.

2.3. Напрям різьби

• Права різьба – стандартна: при обертанні за годинниковою стрілкою гайка рухається “вперед”.
• Ліва різьба – застосовується, коли потрібно зворотне переміщення за того самого напрямку обертання або в спеціальних вузлах (стяжки, регулювальні механізми).

 3. ОСНОВНІ ПАРАМЕТРИ ТА РОЗРАХУНОК

 3.1. Осьове навантаження і контактний тиск

• Визначають максимально допустиму силу з урахуванням міцності матеріалу і діаметра гвинта.

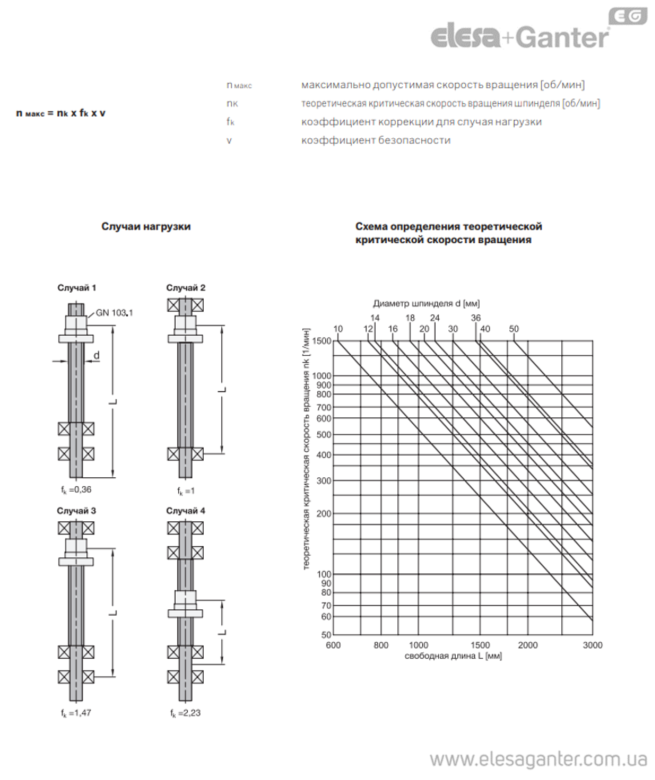

3.3. Критична швидкість обертання

• Довгий гвинт може увійти в резонанс при певних обертах.
• Необхідно перевірити, щоб робоча частота обертання була нижчою за критичну.
