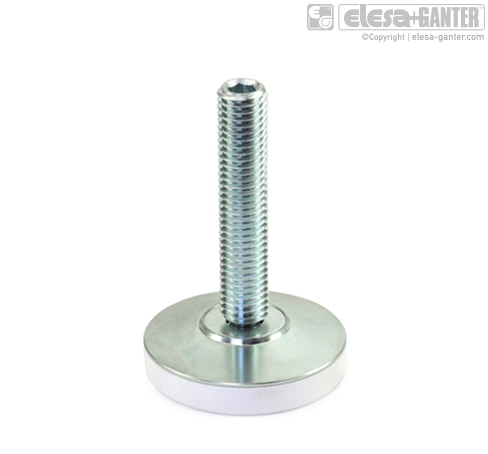

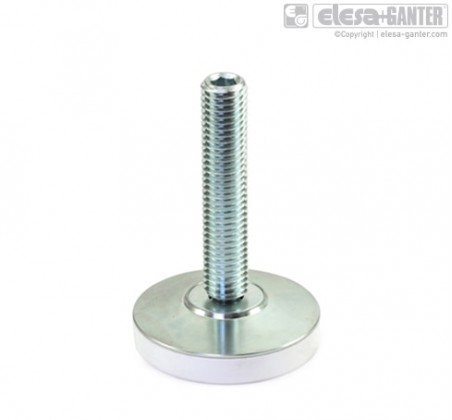

Сталеві опори регульовані під великі навантаження GN 6311.4
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 6311.4 Сталь оцинкована, з пластиковим нековзним диском/без, торцевий монтаж під шестигранник
| Артікул | A/F | d1 | d2 | s3 | d3 | l2 | x min | l1 ≈ | l3 | l4 | Статическая нагрузка в Н ≈ | l5 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 6311.4-50-M10-37-KR | 5 | 50 | M 10 | 5 | 8 | - | 13 | 37 | - | 14 | 13 | 13 | Так |
986
|
|||
| GN 6311.4-50-M10-37-KS | 5 | 50 | M 10 | 5 | 8 | - | 13 | 37 | - | 14 | 13 | 13 | Так |
1000
|
|||
| GN 6311.4-50-M10-37-OS | 5 | 50 | M 10 | 5 | 8 | 12.5 | 13 | 37 | 11.5 | - | 13 | - | Так |
849
|
|||
| GN 6311.4-50-M10-47-KR | 5 | 50 | M 10 | 5 | 8 | - | 13 | 47 | - | 14 | 13 | 13 | Так |
1009
|
|||
| GN 6311.4-50-M10-47-KS | 5 | 50 | M 10 | 5 | 8 | - | 13 | 47 | - | 14 | 13 | 13 | Так |
1021
|
|||
| GN 6311.4-50-M10-47-OS | 5 | 50 | M 10 | 5 | 8 | 12.5 | 13 | 47 | 11.5 | - | 13 | - | Так |
870
|
|||
| GN 6311.4-50-M10-57-KR | 5 | 50 | M 10 | 5 | 8 | - | 13 | 57 | - | 14 | 13 | 13 | Так |
1007
|
|||
| GN 6311.4-50-M10-57-KS | 5 | 50 | M 10 | 5 | 8 | - | 13 | 57 | - | 14 | 13 | 13 | Так |
1020
|
|||
| GN 6311.4-50-M10-57-OS | 5 | 50 | M 10 | 5 | 8 | 12.5 | 13 | 57 | 11.5 | - | 13 | - | Так |
869
|
|||
| GN 6311.4-50-M10-72-KR | 5 | 50 | M 10 | 5 | 8 | - | 13 | 72 | - | 14 | 13 | 13 | Так |
1023
|
|||
| GN 6311.4-50-M10-72-KS | 5 | 50 | M 10 | 5 | 8 | - | 13 | 72 | - | 14 | 13 | 13 | Так |
1035
|
|||
| GN 6311.4-50-M10-72-OS | 5 | 50 | M 10 | 5 | 8 | 12.5 | 13 | 72 | 11.5 | - | 13 | - | Так |
884
|
|||
| GN 6311.4-50-M12-41-KR | 6 | 50 | M 12 | 6 | 8 | - | 13 | 41 | - | 14 | 13 | 13 | Так |
1000
|
|||
| GN 6311.4-50-M12-41-KS | 6 | 50 | M 12 | 6 | 8 | - | 13 | 41 | - | 14 | 13 | 13 | Так |
1013
|
|||
| GN 6311.4-50-M12-51-KR | 6 | 50 | M 12 | 6 | 8 | - | 13 | 51 | - | 14 | 13 | 13 | Так |
1006
|
|||
| GN 6311.4-50-M12-51-KS | 6 | 50 | M 12 | 6 | 8 | - | 13 | 51 | - | 14 | 13 | 13 | Так |
1019
|
|||
| GN 6311.4-50-M12-51-OS | 6 | 50 | M 12 | 6 | 8 | 12.5 | 13 | 51 | 11.5 | - | 13 | - | Так |
868
|
|||
| GN 6311.4-50-M12-61-KR | 6 | 50 | M 12 | 6 | 8 | - | 13 | 61 | - | 14 | 13 | 13 | Так |
1021
|
|||
| GN 6311.4-50-M12-61-KS | 6 | 50 | M 12 | 6 | 8 | - | 13 | 61 | - | 14 | 13 | 13 | Так |
1034
|
|||
| GN 6311.4-50-M12-61-OS | 6 | 50 | M 12 | 6 | 8 | 12.5 | 13 | 61 | 11.5 | - | 13 | - | Так |
883
|
|||
| GN 6311.4-50-M12-71-KR | 6 | 50 | M 12 | 6 | 8 | - | 13 | 71 | - | 14 | 13 | 13 | Так |
1028
|
|||
| GN 6311.4-50-M12-71-KS | 6 | 50 | M 12 | 6 | 8 | - | 13 | 71 | - | 14 | 13 | 13 | Так |
1040
|
|||
| GN 6311.4-50-M12-71-OS | 6 | 50 | M 12 | 6 | 8 | 12.5 | 13 | 71 | 11.5 | - | 13 | - | Так |
890
|
|||
| GN 6311.4-50-M12-91-KR | 6 | 50 | M 12 | 6 | 8 | - | 13 | 91 | - | 14 | 13 | 13 | Так |
1044
|
|||
| GN 6311.4-50-M12-91-KS | 6 | 50 | M 12 | 6 | 8 | - | 13 | 91 | - | 14 | 13 | 13 | Так |
1058
|
|||
| GN 6311.4-50-M12-91-OS | 6 | 50 | M 12 | 6 | 8 | 12.5 | 13 | 91 | 11.5 | - | 13 | - | Так |
907
|
|||
| GN 6311.4-50-M16-114-KR | 8 | 50 | M 16 | 8 | 12 | - | 30 | 114 | - | 16 | 30 | 15 | Так |
1252
|
|||
| GN 6311.4-50-M16-114-KS | 8 | 50 | M 16 | 8 | 12 | - | 30 | 114 | - | 16 | 30 | 15 | Так |
1250
|
|||
| GN 6311.4-50-M16-114-OS | 8 | 50 | M 16 | 8 | 12 | 14.5 | 30 | 114 | 13.5 | - | 30 | - | Так |
1149
|
|||
| GN 6311.4-50-M16-59-KR | 8 | 50 | M 16 | 8 | 12 | - | 30 | 59 | - | 16 | 30 | 15 | Так |
1200
|
|||
| GN 6311.4-50-M16-59-KS | 8 | 50 | M 16 | 8 | 12 | - | 30 | 59 | - | 16 | 30 | 15 | Так |
1199
|
|||
| GN 6311.4-50-M16-59-OS | 8 | 50 | M 16 | 8 | 12 | 14.5 | 30 | 59 | 13.5 | - | 30 | - | Так |
1097
|
|||
| GN 6311.4-50-M16-69-KR | 8 | 50 | M 16 | 8 | 12 | - | 30 | 69 | - | 16 | 30 | 15 | Так |
1204
|
|||
| GN 6311.4-50-M16-69-KS | 8 | 50 | M 16 | 8 | 12 | - | 30 | 69 | - | 16 | 30 | 15 | Так |
1202
|
|||
| GN 6311.4-50-M16-69-OS | 8 | 50 | M 16 | 8 | 12 | 14.5 | 30 | 69 | 13.5 | - | 30 | - | Так |
1101
|
|||
| GN 6311.4-50-M16-89-KR | 8 | 50 | M 16 | 8 | 12 | - | 30 | 89 | - | 16 | 30 | 15 | Так |
1244
|
|||
| GN 6311.4-50-M16-89-KS | 8 | 50 | M 16 | 8 | 12 | - | 30 | 89 | - | 16 | 30 | 15 | Так |
1243
|
|||
| GN 6311.4-50-M16-89-OS | 8 | 50 | M 16 | 8 | 12 | 14.5 | 30 | 89 | 13.5 | - | 30 | - | Так |
1141
|
|||
| GN 6311.4-60-M16-114-KR | 8 | 60 | M 16 | 8 | 12 | - | 30 | 114 | - | 16 | 30 | 15 | Так |
1491
|
|||
| GN 6311.4-60-M16-114-KS | 8 | 60 | M 16 | 8 | 12 | - | 30 | 114 | - | 16 | 30 | 15 | Так |
1533
|
|||
| GN 6311.4-60-M16-114-OS | 8 | 60 | M 16 | 8 | 12 | 14.5 | 30 | 114 | 13.5 | - | 30 | - | Так |
1409
|
|||
| GN 6311.4-60-M16-59-KR | 8 | 60 | M 16 | 8 | 12 | - | 30 | 59 | - | 16 | 30 | 15 | Так |
1439
|
|||
| GN 6311.4-60-M16-59-KS | 8 | 60 | M 16 | 8 | 12 | - | 30 | 59 | - | 16 | 30 | 15 | Так |
1482
|
|||
| GN 6311.4-60-M16-59-OS | 8 | 60 | M 16 | 8 | 12 | 14.5 | 30 | 59 | 13.5 | - | 30 | - | Так |
1357
|
|||
| GN 6311.4-60-M16-69-KR | 8 | 60 | M 16 | 8 | 12 | - | 30 | 69 | - | 16 | 30 | 15 | Так |
1443
|
|||
| GN 6311.4-60-M16-69-KS | 8 | 60 | M 16 | 8 | 12 | - | 30 | 69 | - | 16 | 30 | 15 | Так |
1485
|
|||
| GN 6311.4-60-M16-69-OS | 8 | 60 | M 16 | 8 | 12 | 14.5 | 30 | 69 | 13.5 | - | 30 | - | Так |
1361
|
|||
| GN 6311.4-60-M16-89-KR | 8 | 60 | M 16 | 8 | 12 | - | 30 | 89 | - | 16 | 30 | 15 | Так |
1484
|
|||
| GN 6311.4-60-M16-89-KS | 8 | 60 | M 16 | 8 | 12 | - | 30 | 89 | - | 16 | 30 | 15 | Так |
1527
|
|||
| GN 6311.4-60-M16-89-OS | 8 | 60 | M 16 | 8 | 12 | 14.5 | 30 | 89 | 13.5 | - | 30 | - | Так |
1401
|
|||
| GN 6311.4-60-M20-113-KR | 10 | 60 | M 20 | 10 | 15.5 | - | 50 | 113 | - | 18 | 50 | 17 | Так |
1491
|
|||
| GN 6311.4-60-M20-113-KS | 10 | 60 | M 20 | 10 | 15.5 | - | 50 | 113 | - | 18 | 50 | 17 | Так |
1539
|
|||
| GN 6311.4-60-M20-113-OS | 10 | 60 | M 20 | 10 | 15.5 | 16.5 | 50 | 113 | 15.5 | - | 50 | - | Так |
1395
|
|||
| GN 6311.4-60-M20-138-KR | 10 | 60 | M 20 | 10 | 15.5 | - | 50 | 138 | - | 18 | 50 | 17 | Так |
1653
|
|||
| GN 6311.4-60-M20-138-KS | 10 | 60 | M 20 | 10 | 15.5 | - | 50 | 138 | - | 18 | 50 | 17 | Так |
1701
|
|||
| GN 6311.4-60-M20-138-OS | 10 | 60 | M 20 | 10 | 15.5 | 16.5 | 50 | 138 | 15.5 | - | 50 | - | Так |
1558
|
|||
| GN 6311.4-60-M20-78-KR | 10 | 60 | M 20 | 10 | 15.5 | - | 50 | 78 | - | 18 | 50 | 17 | Так |
1512
|
|||
| GN 6311.4-60-M20-78-KS | 10 | 60 | M 20 | 10 | 15.5 | - | 50 | 78 | - | 18 | 50 | 17 | Так |
1560
|
|||
| GN 6311.4-60-M20-78-OS | 10 | 60 | M 20 | 10 | 15.5 | 16.5 | 50 | 78 | 15.5 | - | 50 | - | Так |
1416
|
|||
| GN 6311.4-60-M20-88-KR | 10 | 60 | M 20 | 10 | 15.5 | - | 50 | 88 | - | 18 | 50 | 17 | Так |
1563
|
|||
| GN 6311.4-60-M20-88-KS | 10 | 60 | M 20 | 10 | 15.5 | - | 50 | 88 | - | 18 | 50 | 17 | Так |
1611
|
|||
| GN 6311.4-60-M20-88-OS | 10 | 60 | M 20 | 10 | 15.5 | 16.5 | 50 | 88 | 15.5 | - | 50 | - | Так |
1468
|
Характеристики
Типи
Тип OS: без пластмасового диска
Тип KS: з пластмасовим диском, ковзний
Тип KR: із пластмасовим диском, нековзний
Сталь
Клас міцності на розрив 5.8
сталь оцинкована, блакитна пасивація
Пластмасові кришки
Тип KS
Технополімер (поліацеталь POM)
білий колір (природний колір) RAL 9001
Тип KR
Еластомер (TPE)
Твердість за Шором А ~78, чорний колір
ососбливості та сфери застосування
Регульовані опори GN 6311.4 зазвичай використовуються в тих випадках, коли є різьблення регулювання висоти з боку обладнання.

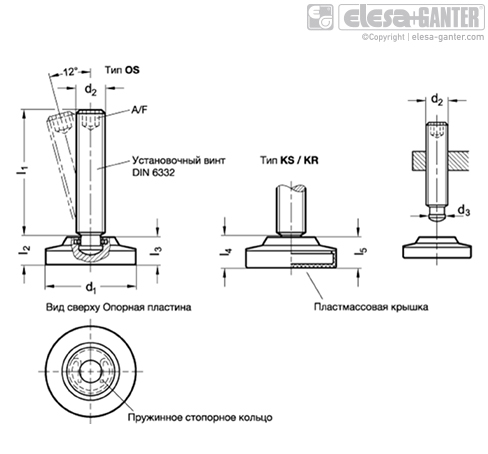

Діаметр штифта d3 менший, ніж діаметр стрижня різьблення, щоб гвинт міг бути повернений у штифт. Натискний штифт легко вставляється в пластину і фіксується за допомогою стопорного кільця, забезпечуючи надійне складання в осьовому напрямку.
Статичне навантаження регульованих опор GN 6311.4 обмежено номінальним навантаженням гвинта (клас розривної міцності 5.8). Значення статичного навантаження (дійсні тільки для типу OS/KS) у наведеній вище таблиці відносяться до чистого вертикального навантаження по відношенню до кульової опори. За нормальних умов експлуатації бічне чи кутове навантаження не є рідкістю, і номінальне навантаження буде значно зменшено, що має бути прийняте до уваги.
