Elesa розширила лінійку візуальних індикаторів потоку витрати HVF рідини, версією з датчиком витрати HVF-E

Elesa S.p.A розширила лінійку візуальних індикаторів потоку рідини HVF, версією з датчиком витрати HVF-E (рис. 1).

Нова конструкція дозволяє визначати величину потоку на основі частоти імпульсів, що генеруються ротором, що обертається.

Конструкція HVF-E проста та надійна. Індукційний датчик встановлений зовні корпусу, а ротор, що знаходиться усередині скляного корпусу, кріпиться двома затискачами з нержавіючої сталі. Коли потік рідини, що проходить, перевищує необхідне значення для збудження ротора, то ротор починає обертатися зі швидкістю, пропорційною значенню потоку, і таким чином, генерує імпульси в датчику. Частота імпульсів може бути перетворена на аналогові, в конкретне значення потоку, наприклад, в л/хв.

Крім визначення витрати рідини, завдяки візуальній конструкції, можна контролювати властивості середовища - такі як колір або наявність твердих частинок і т. д.

Візуальний індикатор потоку HVF-E виготовлений з наступних матеріалів:

• Технополімер на основі поліпропілену (PP) – торцеві кришки, вісь, робоче колесо, тримач датчика витрати.

• Боросилікатне скло – корпус індикатора.

• Нікельована латунь – індуктивний датчик швидкості.

• Нержавіюча сталь AISI 316L - штанги, сполучні скоби,

• Нержавіюча сталь AISI 304 - затискачі для активації датчика,

• Латунно-циліндричні різьбові втулки,

• NBR синтетичний каучук - кільця ущільнювачів,

Завдяки даній конструкції та використанню вищеперелічених матеріалів було отримано наступне:

• Максимальна безперервна робоча температура 100°С,

• Максимальний тиск 15 бар для HVF.92-E та 12 бар для HVF.114-E.

• Стійкість до різних речовин, у тому числі: гарячої та холодної води, олій, бензину, спиртів або розчинів на основі гліколю.

Індикатор потоку HVF-E може бути встановлений як на жорстких трубопроводах, так і на гнучких шлангах.

Максимальна в'язкість середовища, з яким може працювати індикатор, становить 30 ст.

HVF-E рекомендується монтувати в системах, де значення потоку часто не змінюються або не змінюються динамічно.

Імпульси, що генеруються ротором при постійному/лінійному потоці, забезпечують точність вимірювання ±3%.

Описаний індикатор в даний час доступний для чотирьох розмірів: циліндричного різьблення (UNI ISO 228/1): G3/8; G1/2; G3/4; G1.

Потенційні області застосування індикатора HVF-E включають:

- системи охолодження,

- системи змащення,

- системи опалення,

- системи фільтрації,

- та різні типи промислових установок, у яких важлива інформація про величину потоку рідини та про його візуальний стан.

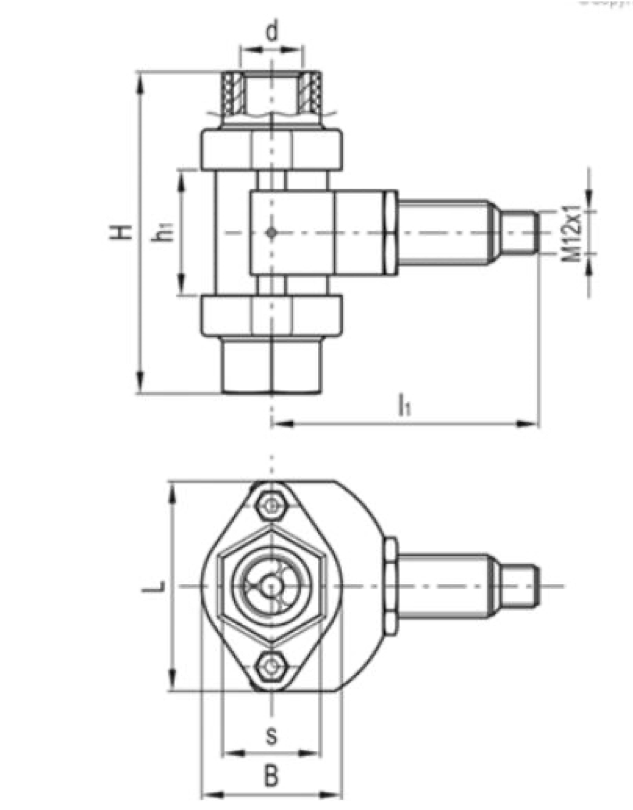

Технічні подробиці з файлами 3D/2D можна знайти в картці каталогу:

HVF-E - покажчики потоку

Конструкція індикаторів потоку рідини гарантує надійність протягом великої кількості часу роботи.
