Як вибрати механічний лічильник обертів: напрямок обертання, кольорова індикація барабанів та відповідний колір корпусу. Як ці параметри впливають на зручність і швидкість налаштування, точність зчитування та продуктивність
Продовжуючи попередню статтю, де ми показали, як краще вибрати розрядність і крок механічного лічильника оборотів (на прикладі 5-розрядного DD52), розглянемо наступний етап:
- вибір напрямку обертання,
- оптимальну візуалізацію розрядів
- і колір корпусу в умовах конкретного застосування.
Зупинимося на варіанті А, де використовується трапецієподібний гвинт із кроком 2 мм.
(Для гвинта з кроком 5 мм, варіант B, логіка повністю аналогічна.)
1. Вибір напряму обертання лічильника
У прикладі розглядається правосторонній гвинт.
Каретка входить у робочу зону під час обертання штурвала за годинниковою стрілкою.
Логічно вибрати лічильник, у якого збільшення показань йде за годинниковою стрілкою - виконання тип D.
Якщо каретка входить у робочу зону з протилежного боку (до оператора), за рахунок обертання проти годинникової стрілки, краще вибирати виконання тип S.
за годинниковою
проти годинникової
Напрямок обертання штурвала та зміни показань лічильника має збігатися з логікою руху каретки.
2. Вибір кроку та візуалізації розрядів
Ми вибрали крок лічильника 2.0.
Для цього кроку доступні чотири варіанти відображення зміни після одного обороту:
- 00020
- 0002.0
- 000.20
- 00.020
У всіх випадках один оберт гвинта призводить до зміни показань на 20 одиниць.
Різниця тільки в тому, як розподіляються чорні та червоні барабани за розрядами.
ПРИНЦИП РОЗДІЛУ КОЛЬОРІВ
- Червоні барабани (праворуч) - зона точного регулювання, розряди, якими оператор користується найчастіше.
- Чорні барабани (ліворуч) – зона швидкого регулювання, загальний хід переміщення до робочьої зони.
Кількість червоних барабанів визначає, скільки розрядів відноситься до точного налаштування.
3. Як використовувати це на практиці
Приклад 1: робоча зона на відстані 400 мм
Від нульової точки оператор робить 20 повних обертів, щоб увійти до робочої зони.
Показник на барабані лічильника в цей момент: 00400.
Раціональний вибір - 000.20:
- 3 чорні барабани - швидке підведення каретки до робочої зони;
- 2 червоні барабани - подальше зручне точне регулювання в робочій зоні.
Приклад 2: робоча зона наприкінці ходу каретки, на відстані 1200 мм
Від нульової точки до робочої – 600 повних оборотів.
Зміна показань лічильника: 6000.
Раціонально вибрати 00.020:
- 2 чорні барабани - зона швидкого входу в робочу область;
- 3 червоні барабани - максимальна точність налаштування в кінці переміщення вже безпосередньо в робочій зоні.
Приклад 3: каретка працює по всій довжині
Якщо зона точного налаштування відсутня, а переміщення рівномірно важливе по всій довжині, тоді
рекомендований варіант - 00020, де всі барабани чорні.
Повністю чорна шкала підходить, коли:
- точну зону виділяти не потрібно;
- важлива уніфікація;
- лічильник є загальним індикатором переміщення і контролю.
4. Універсальність вибору
Логіка вибору комбінації чорних та червоних барабанів однакова для 3-, 4- та 5-розрядних моделей.
Відрізняється лише глибиною потрібних зон швидкого або точного налаштування. Грамотно підібрана колірна схема суттєво полегшує роботу оператора, знижує ризик помилки та підвищує продуктивність.
5. Вибір кольору корпусу лічильника
Elesa+Ganter випускає лічильники у трьох кольорах: помаранчевому, сірому та чорному.
Колір корпусу – це елемент ергономіки, а не просто естетика.

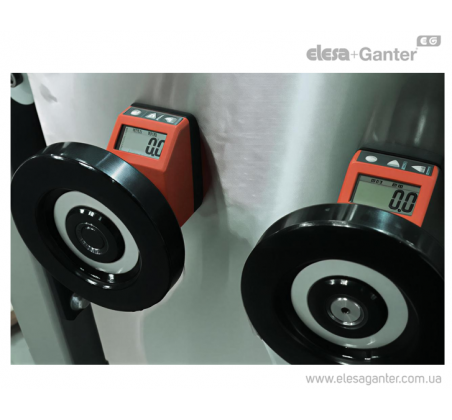

Помаранчевий – максимальна видимість
- Відмінно помітний навіть за слабкої освітленості.
- Підвищена уважність оператора
- Підходить для вузлів з частим регулюванням та переналаштуванням.
- Знижує помилки під час зчитування показань.
Найбільше підходить:
- часті регулювання,
- робота в затемнених зонах,
- пріоритет уваги.
Сірий – нейтральна інтеграція
- Поєднується з алюмінієм, нержавіючими сталями, корпусами верстатів та обладнання.
- Зайвий раз не відволікає погляд оператора.
- Оптимальний для виробників OEM.
Підходить:
- стандартні проекти,
- нейтральний дизайн,
- єдиний стиль обладнання.
Чорний - clean-room та преміальний вигляд
- Добре підходить для лабораторної, медичної та техніки, що працює у загальному технологічному процесі.
- Менше видно забруднення, краплі олій та технічних рідин
- Створює гарний технічний образ.
Коли вибирати:
- чисті приміщення,
- прецизійні установки,
- обладнання темних кольорів.
