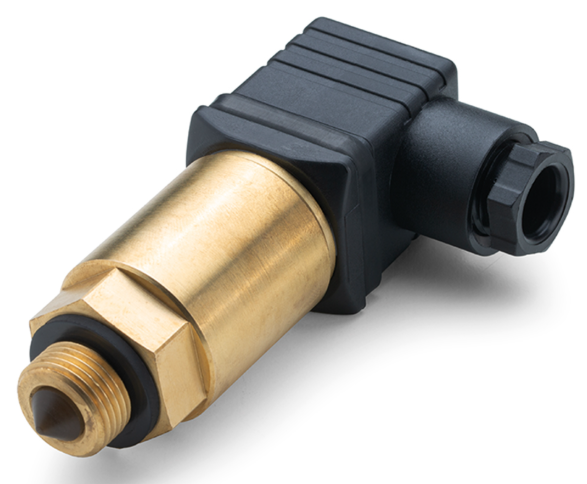

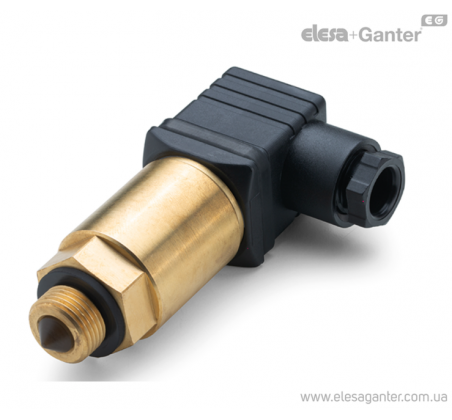

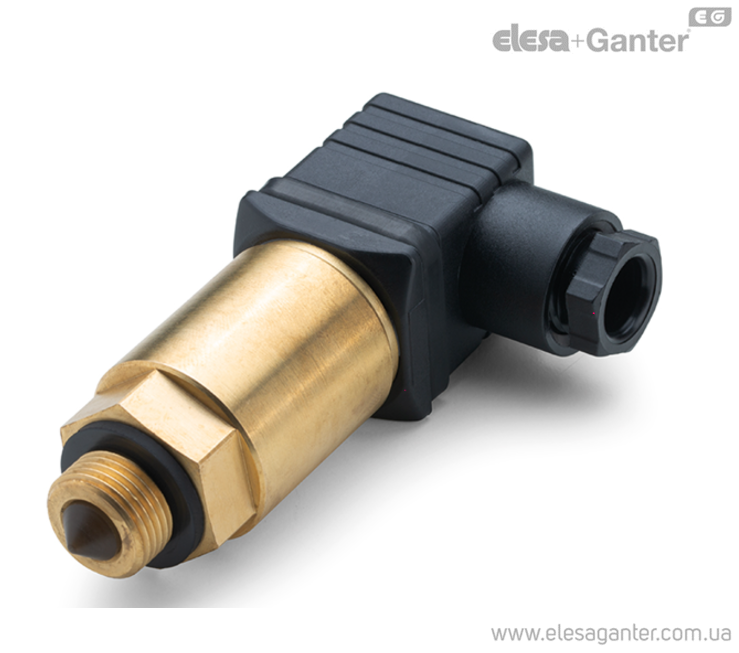

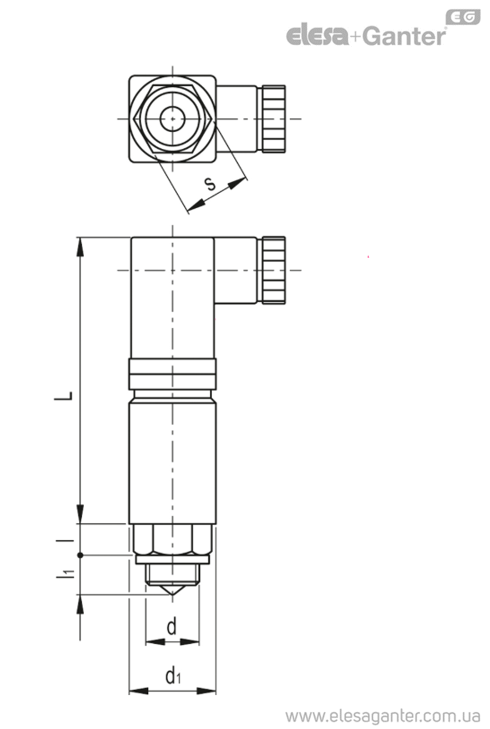

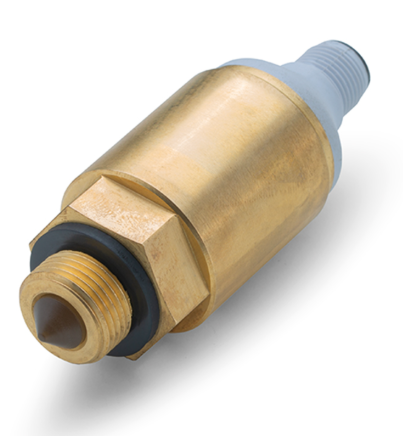

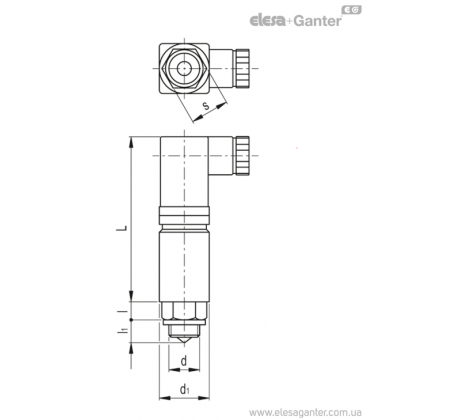

Оптичні інфрачервоні датчики IP 65 контролю рівня рідини для прозорих рідин малих резервуарів та баків HSO

Корпус

• Латунь.

Призма

• Полісульфон.

Кільце ущільнювача

• NBR.

Стандартні виконання

• HSO: датчик з роз'ємом DIN 43650 з технополімеру на основі поліаміду (PA), чорний колір, з вбудованим кабельним введенням та тримачем контакту. Клас захисту IP65.

Для правильного складання див. Попередження.

Робоча температура рідини (не заморожена)

• -30 / +110°C.

Температура довкілля

• -30 / +55°C.

Макс. робочий тиск

• 100 bar

Спеціальні виконання доступні на запит

• Корпус із нержавіючої сталі AISI 316.
• Різьблення NPT.

Оптичний датчик, вставлений у металевий корпус, включає призму з інфрачервоним діодом і чутливий елемент.

Оптичний датчик краще закладати в конструкцію, якщо:

• рідина прозора;
• резервуар невеликий;
• потрібна компактна точка контролю рівня;
• середовище не утворює стійкої плівки;
• немає інтенсивної піни;
• немає осаду, кристалізації та забруднень;
• потрібно просте і чітке спрацьовування.

Типовий приклад: невеликий бак із чистою водою, олією, охолоджувальною або гідравлічною рідиною, де потрібно контролювати мінімальний чи максимальний рівень.

• Від'єднайте роз'єм від датчика, відкрутивши на гніздо гвинт, витягніть тримачі контактів і послабте кабель.
• Вставте кабель у роз'єм (стандартний роз'єм) і приєднайте дроти до затискачів, як показано на інструкціях з електропроводки.
• Зберіть шляхом вставлення тримача контактів у роз'єм у потрібному положенні.
• Поверніть роз'єм у датчик, а потім затягніть кабель.

За відсутності контакту з рідиною інфрачервоний промінь повністю відбивається призмою у бік приймача. Однак при змочуванні датчика рідиною показник заломлення призми змінюється і частина інфрачервоного променя розсіюється в самій рідині, викликаючи перемикання вихідного сигналу (рис. 1).

Кількість відбитого світла є основою вимірювання рівня всередині резервуара.

Рекомендується періодично перевіряти стан лінзи оптичного датчика та за необхідності очищати її з використанням неагресивних рідин.

Попередження

• Мінімальний рівень рідини, що виявляється: 10 см.
• Датчик можна монтувати як вертикально, і горизонтально (рис. 1).
• При вертикальному монтажі існує можливість спотворення показників рівня через наявність залишкових крапель на поверхні призми.
