Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D

Друк
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – фото 1
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – фото 2
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – фото 3
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – фото 4
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – фото 1
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – фото 2
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – фото 3
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – фото 4
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – Креслення 1
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – Креслення 2
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – Креслення 3
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – Креслення 4
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – Креслення 1
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – Креслення 2
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – Креслення 3
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3 DCK-D – Креслення 4
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
DCK-D Технополімер, сталева пластина під зварювання / монтаж на направляючих

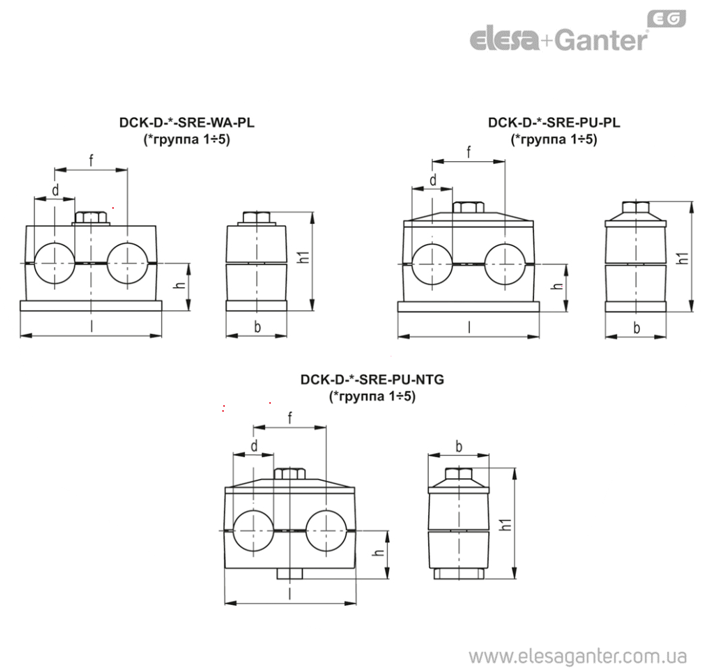

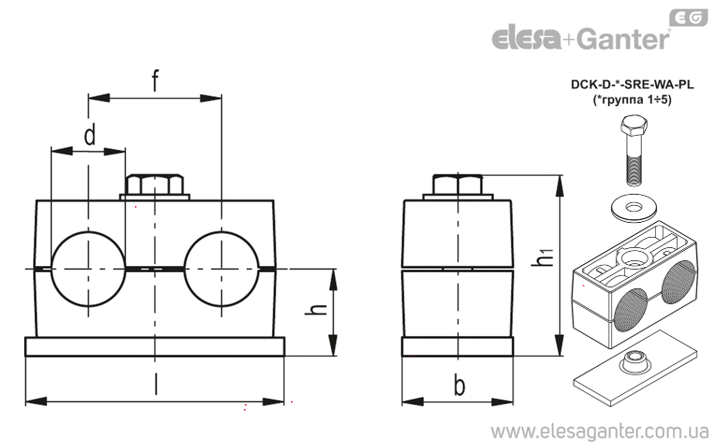

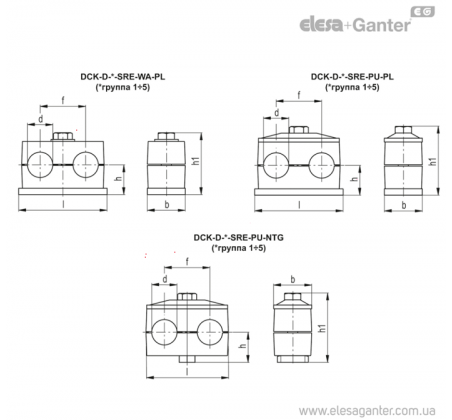

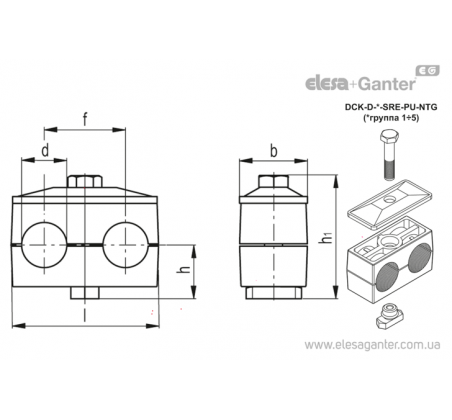

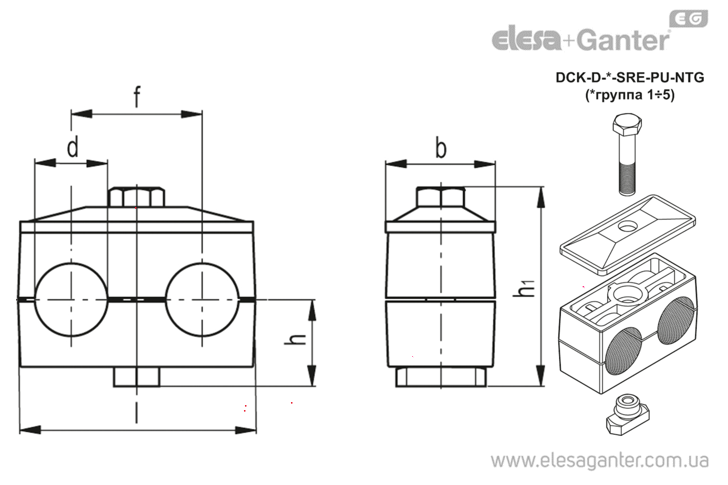

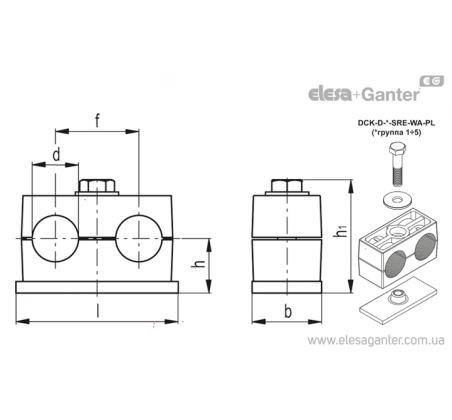

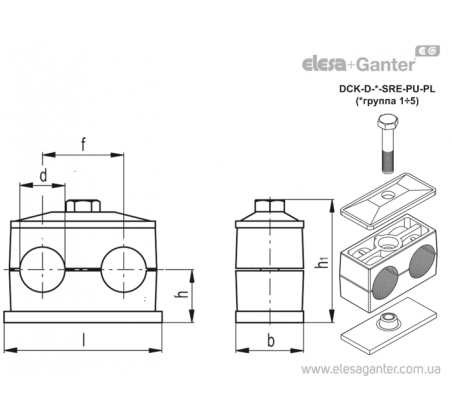

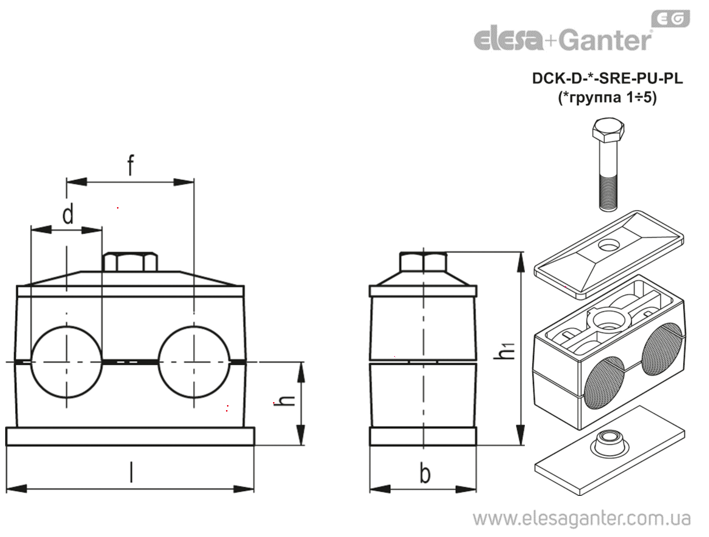

Артікул d Трубка[GAS] Группа d l h b h1 f В наявності Ціна
DCK-D-1-10-10-SRE-PU-NTG-PP-C9 - 1 10 36 19 30 43.5 20 Так
134 грн
Детальніше
DCK-D-1-10-10-SRE-PU-PL-PP-C9 - 1 10 37 16.5 30 41 20 Так
165 грн
Детальніше
DCK-D-1-10-10-SRE-WA-PL-PP-C9 - 1 10 37 16.5 30 36 20 Так
155 грн
Детальніше
DCK-D-1-12-12-SRE-PU-NTG-PP-C9 - 1 12 36 19 30 43.5 20 Так
134 грн
Детальніше
DCK-D-1-12-12-SRE-PU-PL-PP-C9 - 1 12 37 16.5 30 41 20 Так
165 грн
Детальніше
DCK-D-1-12-12-SRE-WA-PL-PP-C9 - 1 12 37 16.5 30 36 20 Так
155 грн
Детальніше
DCK-D-1-12.7-12.7-SRE-PU-NTG-PP-C9 1/2 1 12.7 36 19 30 43.5 20 Так
136 грн
Детальніше
DCK-D-1-12.7-12.7-SRE-PU-PL-PP-C9 1/2 1 12.7 37 16.5 30 41 20 Так
166 грн
Детальніше
DCK-D-1-12.7-12.7-SRE-WA-PL-PP-C9 1/2 1 12.7 37 16.5 30 36 20 Так
157 грн
Детальніше
DCK-D-1-6-6-SRE-PU-NTG-PP-C9 - 1 6 36 19 30 43.5 20 Так
134 грн
Детальніше
DCK-D-1-6-6-SRE-PU-PL-PP-C9 - 1 6 37 16.5 30 41 20 Так
165 грн
Детальніше
DCK-D-1-6-6-SRE-WA-PL-PP-C9 - 1 6 37 16.5 30 36 20 Так
154 грн
Детальніше
DCK-D-1-6.4-6.4-SRE-PU-NTG-PP-C9 1/4 1 6.4 36 19 30 43.5 20 Так
136 грн
Детальніше
DCK-D-1-6.4-6.4-SRE-PU-PL-PP-C9 1/4 1 6.4 37 16.5 30 41 20 Так
166 грн
Детальніше
DCK-D-1-6.4-6.4-SRE-WA-PL-PP-C9 1/4 1 6.4 37 16.5 30 36 20 Так
157 грн
Детальніше
DCK-D-1-8-8-SRE-PU-NTG-PP-C9 5/16 1 8 36 19 30 43.5 20 Так
134 грн
Детальніше
DCK-D-1-8-8-SRE-PU-PL-PP-C9 5/16 1 8 37 16.5 30 41 20 Так
165 грн
Детальніше
DCK-D-1-8-8-SRE-WA-PL-PP-C9 5/16 1 8 37 16.5 30 36 20 Так
155 грн
Детальніше
DCK-D-1-9.5-9.5-SRE-PU-NTG-PP-C9 3/8 1 9.5 36 19 30 43.5 20 Так
136 грн
Детальніше
DCK-D-1-9.5-9.5-SRE-PU-PL-PP-C9 3/8 1 9.5 37 16.5 30 41 20 Так
166 грн
Детальніше
DCK-D-1-9.5-9.5-SRE-WA-PL-PP-C9 3/8 1 9.5 37 16.5 30 36 20 Так
157 грн
Детальніше
DCK-D-2-12-12-SRE-PU-NTG-PP-C9 - 2 12 53 19 30 43.5 29 Так
193 грн
Детальніше
DCK-D-2-12-12-SRE-PU-PL-PP-C9 - 2 12 55 18.5 30 43 29 Так
206 грн
Детальніше
DCK-D-2-12-12-SRE-WA-PL-PP-C9 - 2 12 55 18.5 30 38 29 Так
196 грн
Детальніше
DCK-D-2-12.7-12.7-SRE-PU-NTG-PP-C9 1/2 2 12.7 53 19 30 43.5 29 Так
193 грн
Детальніше
DCK-D-2-12.7-12.7-SRE-PU-PL-PP-C9 1/2 2 12.7 55 18.5 30 43 29 Так
206 грн
Детальніше
DCK-D-2-12.7-12.7-SRE-WA-PL-PP-C9 1/2 2 12.7 55 18.5 30 38 29 Так
196 грн
Детальніше
DCK-D-2-13.5-13.5-SRE-PU-NTG-PP-C9 - 2 13.5 53 19 30 43.5 29 Так
193 грн
Детальніше
DCK-D-2-13.5-13.5-SRE-PU-PL-PP-C9 - 2 13.5 55 18.5 30 43 29 Так
206 грн
Детальніше
DCK-D-2-13.5-13.5-SRE-WA-PL-PP-C9 - 2 13.5 55 18.5 30 38 29 Так
196 грн
Детальніше
DCK-D-2-14-14-SRE-PU-NTG-PP-C9 - 2 14 53 19 30 43.5 29 Так
193 грн
Детальніше
DCK-D-2-14-14-SRE-PU-PL-PP-C9 - 2 14 55 18.5 30 43 29 Так
206 грн
Детальніше
DCK-D-2-14-14-SRE-WA-PL-PP-C9 - 2 14 55 18.5 30 38 29 Так
196 грн
Детальніше
DCK-D-2-15-15-SRE-PU-NTG-PP-C9 - 2 15 53 19 30 43.5 29 Так
193 грн
Детальніше
DCK-D-2-15-15-SRE-PU-PL-PP-C9 - 2 15 55 18.5 30 43 29 Так
206 грн
Детальніше
DCK-D-2-15-15-SRE-WA-PL-PP-C9 - 2 15 55 18.5 30 38 29 Так
196 грн
Детальніше
DCK-D-2-16-16-SRE-PU-NTG-PP-C9 5/8 2 16 53 19 30 43.5 29 Так
193 грн
Детальніше
DCK-D-2-16-16-SRE-PU-PL-PP-C9 5/8 2 16 55 18.5 30 43 29 Так
206 грн
Детальніше
DCK-D-2-16-16-SRE-WA-PL-PP-C9 5/8 2 16 55 18.5 30 38 29 Так
196 грн
Детальніше
DCK-D-2-17.2-17.2-SRE-PU-NTG-PP-C9 - 2 17.2 53 19 30 43.5 29 Так
193 грн
Детальніше
DCK-D-2-17.2-17.2-SRE-PU-PL-PP-C9 - 2 17.2 55 18.5 30 43 29 Так
206 грн
Детальніше
DCK-D-2-17.2-17.2-SRE-WA-PL-PP-C9 - 2 17.2 55 18.5 30 38 29 Так
196 грн
Детальніше
DCK-D-2-18-18-SRE-PU-NTG-PP-C9 - 2 18 53 19 30 43.5 29 Так
193 грн
Детальніше
DCK-D-2-18-18-SRE-PU-PL-PP-C9 - 2 18 55 18.5 30 43 29 Так
206 грн
Детальніше
DCK-D-2-18-18-SRE-WA-PL-PP-C9 - 2 18 55 18.5 30 38 29 Так
196 грн
Детальніше
DCK-D-3-19-19-SRE-PU-NTG-PP-C9 3/4 3 19 67 24 30 53.5 36 Так
208 грн
Детальніше
DCK-D-3-19-19-SRE-PU-PL-PP-C9 3/4 3 19 70 23.5 30 53 36 Так
226 грн
Детальніше
DCK-D-3-19-19-SRE-WA-PL-PP-C9 3/4 3 19 70 23.5 30 48 36 Так
214 грн
Детальніше
DCK-D-3-20-20-SRE-PU-NTG-PP-C9 - 3 20 67 24 30 53.5 36 Так
208 грн
Детальніше
DCK-D-3-20-20-SRE-PU-PL-PP-C9 - 3 20 70 23.5 30 53 36 Так
226 грн
Детальніше
DCK-D-3-20-20-SRE-WA-PL-PP-C9 - 3 20 70 23.5 30 48 36 Так
214 грн
Детальніше
DCK-D-3-21.3-21.3-SRE-PU-NTG-PP-C9 - 3 21.3 67 24 30 53.5 36 Так
208 грн
Детальніше
DCK-D-3-21.3-21.3-SRE-PU-PL-PP-C9 - 3 21.3 70 23.5 30 53 36 Так
226 грн
Детальніше
DCK-D-3-21.3-21.3-SRE-WA-PL-PP-C9 - 3 21.3 70 23.5 30 48 36 Так
214 грн
Детальніше
DCK-D-3-22-22-SRE-PU-NTG-PP-C9 7/8 3 22 67 24 30 53.5 36 Так
208 грн
Детальніше
DCK-D-3-22-22-SRE-PU-PL-PP-C9 7/8 3 22 70 23.5 30 53 36 Так
226 грн
Детальніше
DCK-D-3-22-22-SRE-WA-PL-PP-C9 7/8 3 22 70 23.5 30 48 36 Так
214 грн
Детальніше
DCK-D-3-23-23-SRE-PU-NTG-PP-C9 - 3 23 67 24 30 53.5 36 Так
208 грн
Детальніше
DCK-D-3-23-23-SRE-PU-PL-PP-C9 - 3 23 70 23.5 30 53 36 Так
226 грн
Детальніше
DCK-D-3-23-23-SRE-WA-PL-PP-C9 - 3 23 70 23.5 30 48 36 Так
214 грн
Детальніше
DCK-D-3-24-24-SRE-PU-NTG-PP-C9 - 3 24 67 24 30 53.5 36 Так
208 грн
Детальніше
DCK-D-3-24-24-SRE-PU-PL-PP-C9 - 3 24 70 23.5 30 53 36 Так
226 грн
Детальніше
DCK-D-3-24-24-SRE-WA-PL-PP-C9 - 3 24 70 23.5 30 48 36 Так
214 грн
Детальніше
DCK-D-3-25-25-SRE-PU-NTG-PP-C9 - 3 25 67 24 30 53.5 36 Так
208 грн
Детальніше
DCK-D-3-25-25-SRE-PU-PL-PP-C9 - 3 25 70 23.5 30 53 36 Так
226 грн
Детальніше
DCK-D-3-25-25-SRE-WA-PL-PP-C9 - 3 25 70 23.5 30 48 36 Так
214 грн
Детальніше
DCK-D-3-25.4-25.4-SRE-PU-NTG-PP-C9 1 3 25.4 67 24 30 53.5 36 Так
208 грн
Детальніше
DCK-D-3-25.4-25.4-SRE-PU-PL-PP-C9 1 3 25.4 70 23.5 30 53 36 Так
226 грн
Детальніше
DCK-D-3-25.4-25.4-SRE-WA-PL-PP-C9 1 3 25.4 70 23.5 30 48 36 Так
214 грн
Детальніше
DCK-D-4-26.9-26.9-SRE-PU-NTG-PP-C9 - 4 26.9 81 26.5 30 58.5 45 Так
225 грн
Детальніше
DCK-D-4-26.9-26.9-SRE-PU-PL-PP-C9 - 4 26.9 85 26 30 58 45 Так
249 грн
Детальніше
DCK-D-4-26.9-26.9-SRE-WA-PL-PP-C9 - 4 26.9 85 26 30 53 45 Так
236 грн
Детальніше
DCK-D-4-28-28-SRE-PU-NTG-PP-C9 - 4 28 81 26.5 30 58.5 45 Так
225 грн
Детальніше
DCK-D-4-28-28-SRE-PU-PL-PP-C9 - 4 28 85 26 30 58 45 Так
249 грн
Детальніше
DCK-D-4-28-28-SRE-WA-PL-PP-C9 - 4 28 85 26 30 53 45 Так
236 грн
Детальніше
DCK-D-4-30-30-SRE-PU-NTG-PP-C9 - 4 30 81 26.5 30 58.5 45 Так
225 грн
Детальніше
DCK-D-4-30-30-SRE-PU-PL-PP-C9 - 4 30 85 26 30 58 45 Так
249 грн
Детальніше
DCK-D-4-30-30-SRE-WA-PL-PP-C9 - 4 30 85 26 30 53 45 Так
236 грн
Детальніше
DCK-D-5-32-32-SRE-PU-NTG-PP-C9 1 1/4 5 32 106 32 30 69.5 56 Так
268 грн
Детальніше
DCK-D-5-32-32-SRE-PU-PL-PP-C9 1 1/4 5 32 110 31.5 30 69 56 Так
302 грн
Детальніше
DCK-D-5-32-32-SRE-WA-PL-PP-C9 1 1/4 5 32 110 31.5 30 64 56 Так
287 грн
Детальніше
DCK-D-5-33.7-33.7-SRE-PU-NTG-PP-C9 - 5 33.7 106 32 30 69.5 56 Так
268 грн
Детальніше
DCK-D-5-33.7-33.7-SRE-PU-PL-PP-C9 - 5 33.7 110 31.5 30 69 56 Так
302 грн
Детальніше
DCK-D-5-33.7-33.7-SRE-WA-PL-PP-C9 - 5 33.7 110 31.5 30 64 56 Так
287 грн
Детальніше
DCK-D-5-35-35-SRE-PU-NTG-PP-C9 - 5 35 106 32 30 69.5 56 Так
268 грн
Детальніше
DCK-D-5-35-35-SRE-PU-PL-PP-C9 - 5 35 110 31.5 30 69 56 Так
302 грн
Детальніше
DCK-D-5-35-35-SRE-WA-PL-PP-C9 - 5 35 110 31.5 30 64 56 Так
287 грн
Детальніше
DCK-D-5-38-38-SRE-PU-NTG-PP-C9 1 1/2 5 38 106 32 30 69.5 56 Так
268 грн
Детальніше
DCK-D-5-38-38-SRE-PU-PL-PP-C9 1 1/2 5 38 110 31.5 30 69 56 Так
302 грн
Детальніше
DCK-D-5-38-38-SRE-WA-PL-PP-C9 1 1/2 5 38 110 31.5 30 64 56 Так
287 грн
Детальніше
DCK-D-5-42.4-42.4-SRE-PU-NTG-PP-C9 - 5 42.4 106 32 30 69.5 56 Так
268 грн
Детальніше
DCK-D-5-42.4-42.4-SRE-PU-PL-PP-C9 - 5 42.4 110 31.5 30 69 56 Так
302 грн
Детальніше
DCK-D-5-42.4-42.4-SRE-WA-PL-PP-C9 - 5 42.4 110 31.5 30 64 56 Так
287 грн
Детальніше
характеристики

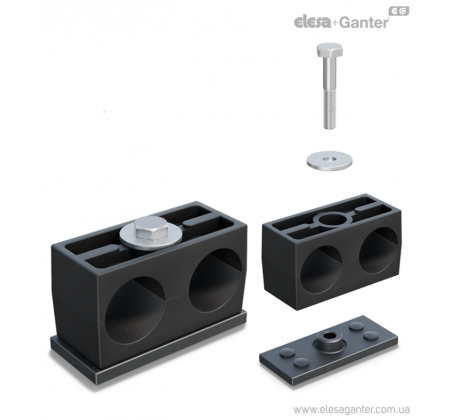

Стандартні деталі

  • DCE-D: затискач для труб здвоєної серії DIN 3015-3 із технополімеру на основі поліпропілену (PP), висока стійкість до УФ-випромінювання, чорний колір RAL 9005.
  • DCE-PU: оцинкована пластина, що замикає.
  • DCE-PL: нижня приварна пластина з фосфатованої сталі.
  • DCE-SRE: гвинт із шестигранною головкою з оцинкованої сталі.
  • DCE-WA: плоска шайба із оцинкованої сталі.
  • DCE-GU: монтажна напрямна з оцинкованої сталі.
  • DCE-NTG: гайка для монтажної напрямної з оцинкованої сталі.
особливості та сфери застосування

Різні конфігурації комплектів, доступні для корпусу кільця DCE-D дозволяють надійно паралельно фіксувати жорсткі труби або гнучкі кабелі, знижуючи вібрації і шум.

Стандарт DIN 3015-3 визначає технічні, розмірні та матеріальні вимоги до створення системи кріплення, придатної для різних застосувань.

Зокрема стандарт DIN визначає конкретні еталонні групи на основі габаритних розмірів корпусів кілець.

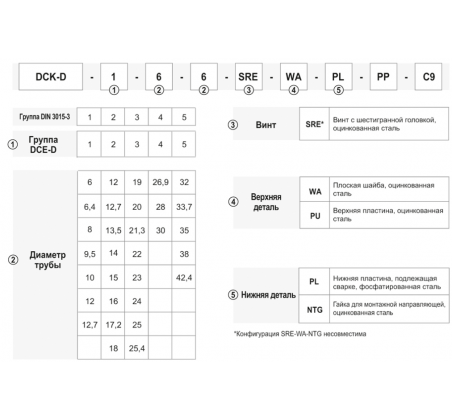

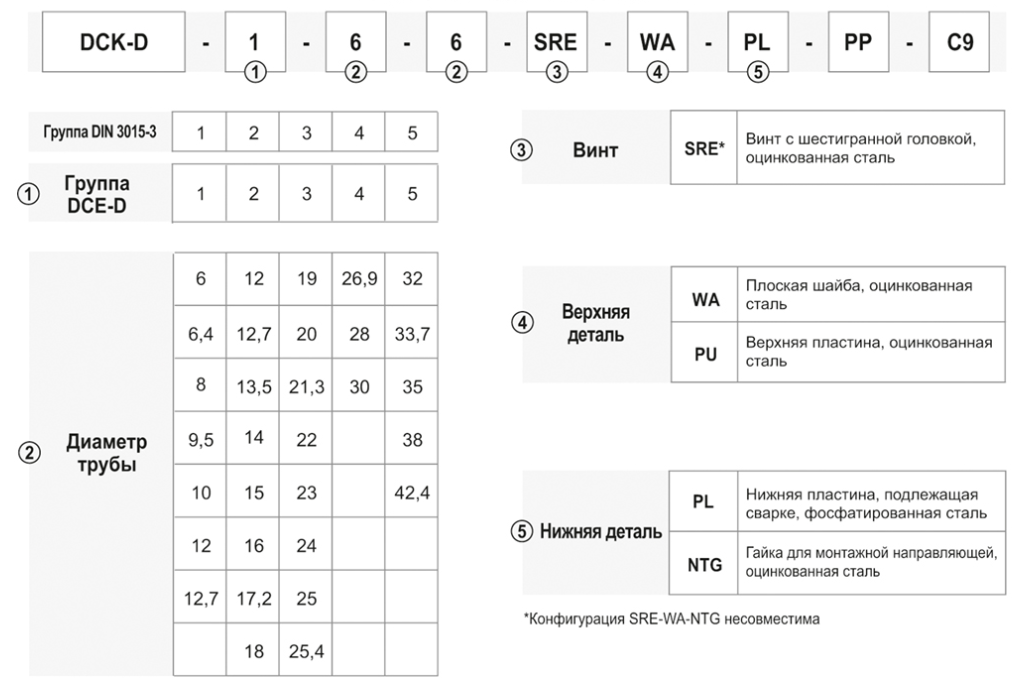

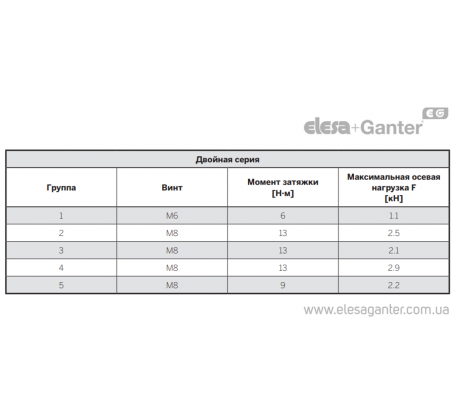

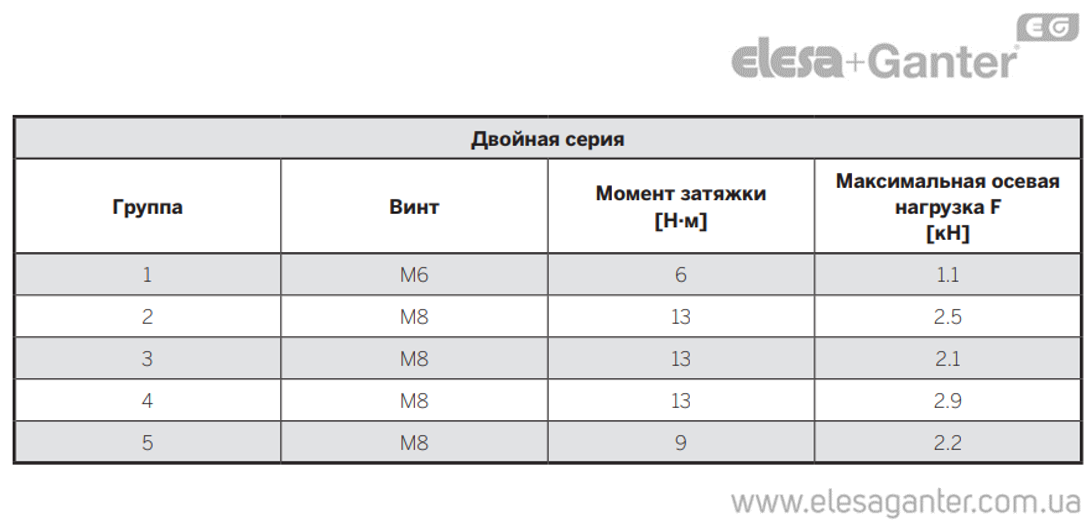

У таблиці показано відповідність між групами DIN 3015-3 та відповідними групами DCE-D.

Спеціальна внутрішня насічка на двох напівзатискачах забезпечує високе зчеплення між затискачем та трубою, гарантуючи тим самим високу стабільність.

Вони використовуються як у промисловій гідравліці як система кріплення для виготовлення жорстких труб (для рідин або газів), так і в мобільній гідравліці (вантажно-розвантажувальні машини, сільськогосподарська техніка) для створення гідравлічних або пневматичних систем.

Складання комплекту затискачів починається знизу; зварювальна пластина DCE-PL є підставою, на яку спирається нижнє півкільце, потім вставляється труба (або шланг), і верхнє півкільце накладається поверх неї. Якщо стаціонарне рішення не потрібне, замість пластини можна використовувати кріпильні гайки DCE-NTG. Завдяки цим особливостям при розміщенні на направляючій DCE-GU комплект можна переміщати вздовж напрямної для коригування положення на етапі позиціонування.

Для затягування кільця можна використовувати замикаючу пластину DCE-PU разом із гвинтами із шестигранною головкою DCE-SRE або, якщо верхня пластина не потрібна, рекомендується використовувати гвинти із шестигранною головкою SRE та шайбу DCE-WA.

Найменування продукції
Телефон
Електронна адреса
Повідомлення
Залиште відгук про товар!
Ці вироби так само можуть вас зацікавити
DCE-PU
DCE-PU
Опорні пластини, що замикають, для комплектації монтажних затискних вкладишів серії DCE
Оцинкована сталь
Перегляд
DCK-S
DCK-S
Конструкційні затискні комплекти для кабелів, систем змащування та охолодження на мобільних установках та транспорті
Технополімер, сталеве кріплення
Перегляд
DCE-D
DCE-D
Монтажні кріплення спарених гідравлічних труб серії DIN 3015-3
Технополімер (поліпропілен) стійкий до атмосферних умов
Перегляд
DCK-D
DCK-D
Подвійні кріплення для гідравлічних труб, кабелів, масляних та охолоджувальних систем для серій DIN 3015-3
Технополімер, сталева пластина під зварювання / монтаж на направляючих
Перегляд
DCE-S
DCE-S
Монтажні затискні вкладки для гідравлічних труб стандарту DIN 3015-1
Технополімер стійкий до ультрафіолетового випромінювання.
Перегляд
DCK-H
DCK-H
Посилені кріплення для гідравлічних труб, кабелів, систем мастила та охолодження для важких умов та вібрацій
Технополімер, сталеве кріплення під зварювання / різьбовий монтаж
Перегляд
DCE-PL
DCE-PL
Опорні приварні пластини під кріплення гідравлічних та паливних систем стандарту DIN 3015
Фосфатована сталь під зварювання
Перегляд
DCE-H
DCE-H
Затискні кріплення підвищеної міцності для масляних, гідравлічних та охолоджувальних систем на мобільному транспорті стандарту DIN 3015-2
Технополімер стійкий до УФ
Перегляд
