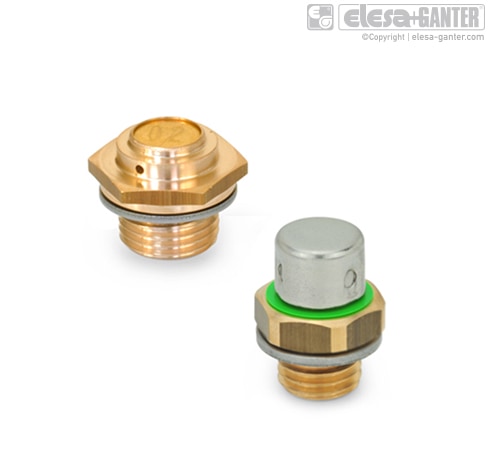

Вентиляційні пружинні клапани низької/високої конструкції GN 883
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 883 Латунь, нержавіюча сталь, Р відкриття 20...80/160...240 мбар, Т від –30 до 100 °C
| Артікул | Рабочее давлениев мбар мин. | A/F | Рабочее давлениев мбар макс. | d1 | d2 | e1 | l1 | d3 | e2 | l2 | l3 | l4 | Прибл. воздушный потокл/мин. | l5 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 883-G1/2-160-A-MS | 160 | 27 | 240 | G 1/2 | 26 | 31 | 8.5 | - | - | 11 | - | - | 12 | - | Так |
499
|
|||
| GN 883-G1/2-160-B-MS | 160 | 27 | 240 | G 1/2 | - | - | - | 12.5 | 29 | - | 8 | 8 | 18 | 17 | Так |
578
|
|||
| GN 883-G1/2-20-A-MS | 20 | 27 | 80 | G 1/2 | 26 | 31 | 8.5 | - | - | 11 | - | - | 12 | - | Так |
491
|
|||
| GN 883-G1/2-20-B-MS | 20 | 27 | 80 | G 1/2 | - | - | - | 12.5 | 29 | - | 8 | 8 | 18 | 17 | Так |
589
|
|||
| GN 883-G1/4-160-A-MS | 160 | 17 | 240 | G 1/4 | 20 | 19.5 | 6.5 | - | - | 6 | - | - | 12 | - | Так |
388
|
|||
| GN 883-G1/4-160-B-MS | 160 | 17 | 240 | G 1/4 | - | - | - | 12.5 | 18.5 | - | 7.5 | 7.5 | 18 | 16.5 | Так |
418
|
|||
| GN 883-G1/4-20-A-MS | 20 | 17 | 80 | G 1/4 | 20 | 19.5 | 6.5 | - | - | 6 | - | - | 12 | - | Так |
372
|
|||
| GN 883-G1/4-20-B-MS | 20 | 17 | 80 | G 1/4 | - | - | - | 12.5 | 18.5 | - | 7.5 | 7.5 | 18 | 16.5 | Так |
408
|
|||
| GN 883-G3/4-160-A-MS | 160 | 32 | 240 | G 3/4 | 32 | 37 | 8.5 | - | - | 11 | - | - | 12 | - |
Під замовлення
|
703
|
|||
| GN 883-G3/4-160-B-MS | 160 | 32 | 240 | G 3/4 | - | - | - | 12.5 | 35 | - | 8 | 8 | 18 | 17 |
Під замовлення
|
761
|
|||
| GN 883-G3/4-20-A-MS | 20 | 32 | 80 | G 3/4 | 32 | 37 | 8.5 | - | - | 11 | - | - | 12 | - | Так |
670
|
|||
| GN 883-G3/4-20-B-MS | 20 | 32 | 80 | G 3/4 | - | - | - | 12.5 | 35 | - | 8 | 8 | 18 | 17 | Так |
755
|
|||
| GN 883-G3/8-160-A-MS | 160 | 22 | 240 | G 3/8 | 23 | 25 | 9 | - | - | 11 | - | - | 12 | - | Так |
557
|
|||
| GN 883-G3/8-160-B-MS | 160 | 22 | 240 | G 3/8 | - | - | - | 12.5 | 24 | - | 7.5 | 7.5 | 18 | 16.5 | Так |
470
|
|||
| GN 883-G3/8-20-A-MS | 20 | 22 | 80 | G 3/8 | 23 | 25 | 9 | - | - | 11 | - | - | 12 | - | Так |
390
|
|||
| GN 883-G3/8-20-B-MS | 20 | 22 | 80 | G 3/8 | - | - | - | 12.5 | 24 | - | 7.5 | 7.5 | 18 | 16.5 | Так |
485
|
|||
| GN 883-M10x1-160-A-MS | 160 | 14 | 240 | M 10 x 1 | 14.5 | 16 | 6 | - | - | 6 | - | - | 12 | - | Так |
322
|
|||
| GN 883-M10x1-160-B-MS | 160 | 17 | 240 | M 10 x 1 | - | - | - | 12.5 | 18.5 | - | 8 | 7 | 18 | 16 | Так |
405
|
|||
| GN 883-M10x1-20-A-MS | 20 | 14 | 80 | M 10 x 1 | 14.5 | 16 | 6 | - | - | 6 | - | - | 12 | - | Так |
308
|
|||
| GN 883-M10x1-20-B-MS | 20 | 17 | 80 | M 10 x 1 | - | - | - | 12.5 | 18.5 | - | 8 | 7 | 18 | 16 | Так |
367
|
|||
| GN 883-M12x1,5-160-A-MS | 160 | 17 | 240 | M 12 x 1.5 | 18 | 19.5 | 6.5 | - | - | 6 | - | - | 12 | - | Так |
363
|
|||
| GN 883-M12x1,5-160-B-MS | 160 | 17 | 240 | M 12 x 1.5 | - | - | - | 12.5 | 18.5 | - | 7.5 | 7 | 18 | 16.5 | Так |
391
|
|||
| GN 883-M12x1,5-20-A-MS | 20 | 17 | 80 | M 12 x 1.5 | 18 | 19.5 | 6.5 | - | - | 6 | - | - | 12 | - | Так |
355
|
|||
| GN 883-M12x1,5-20-B-MS | 20 | 17 | 80 | M 12 x 1.5 | - | - | - | 12.5 | 18.5 | - | 7.5 | 7 | 18 | 16.5 | Так |
397
|
|||
| GN 883-M14x1,5-160-A-MS | 160 | 17 | 240 | M 14 x 1.5 | 20 | 19.5 | 6.5 | - | - | 6 | - | - | 12 | - | Так |
585
|
|||
| GN 883-M14x1,5-160-B-MS | 160 | 17 | 240 | M 14 x 1.5 | - | - | - | 12.5 | 18.5 | - | 7.5 | 7.5 | 18 | 16.5 | Так |
407
|
|||
| GN 883-M14x1,5-20-A-MS | 20 | 17 | 80 | M 14 x 1.5 | 20 | 19.5 | 6.5 | - | - | 6 | - | - | 12 | - | Так |
585
|
|||
| GN 883-M14x1,5-20-B-MS | 20 | 17 | 80 | M 14 x 1.5 | - | - | - | 12.5 | 18.5 | - | 7.5 | 7.5 | 18 | 16.5 | Так |
407
|
|||
| GN 883-M16x1,5-160-A-MS | 160 | 22 | 240 | M 16 x 1.5 | 22 | 25 | 9 | - | - | 11 | - | - | 12 | - | Так |
514
|
|||
| GN 883-M16x1,5-160-B-MS | 160 | 22 | 240 | M 16 x 1.5 | - | - | - | 12.5 | 24 | - | 7.5 | 7.5 | 18 | 16.5 | Так |
555
|
|||
| GN 883-M16x1,5-20-A-MS | 20 | 22 | 80 | M 16 x 1.5 | 22 | 25 | 9 | - | - | 11 | - | - | 12 | - |
Під замовлення
|
520
|
|||
| GN 883-M16x1,5-20-B-MS | 20 | 22 | 80 | M 16 x 1.5 | - | - | - | 12.5 | 24 | - | 7.5 | 7.5 | 18 | 16.5 | Так |
787
|
Характеристики
Тип

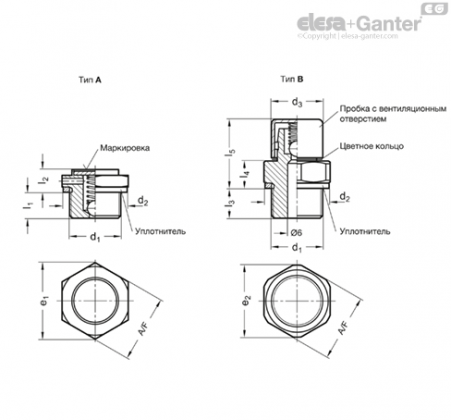

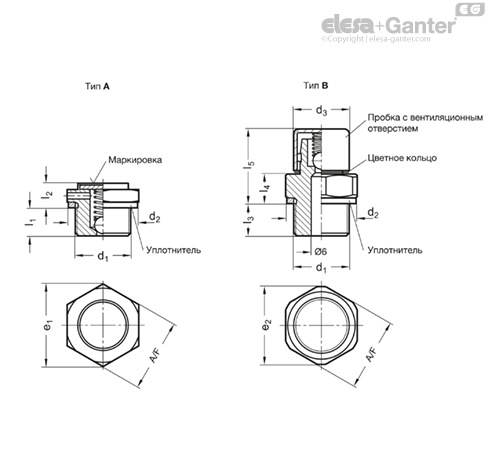

Тип A: низька конструкція
Тип B: висока конструкція з ковпачком з нержавіючої сталі
Корпус клапана
Латунь MS
Кулька
Нержавіюча сталь AISI 5210
Стопорне кільце (пружина)
Нержавіюча сталь AISI 301
Ковпачок-сапун (Тип B)
Нержавіюча сталь AISI 304
термостійкість від –30 до 100 °C
особливості та сфери застосування
Після перевищення тиску, вказаного в таблиці, вентиляційні клапани GN 883 з прокладкою з'єднають контейнер з атмосферою і таким чином захистять їх від надмірного внутрішнього тиску. Вони також характеризуються досить компактними розмірами.
Код (тип A) або кольорове кільце (тип B) жовтого (20...80 мбар) або зеленого кольору (160...240 мбар) вказують на різні значення тиску відкриття.
Простий принцип дії (натискна пружина/кулька) забезпечує довгострокове та безвідмовне використання клапана. Положення установки вертикально по відношенню до верхньої частини.
Залиште відгук про товар!
- Тип A: низька конструкція
- Тип B: висока конструкція з ковпачком з нержавіючої сталі
