Манжети для валів чи рухомих штоків обладнання харчової та фармацевтичної промисловості, контакту з продуктами GN 7607

Термопластичний поліуретан TPU

• синій
• термостійкість від -20 °C до +110 °C
• відповідають вимогам FDA
• твердість по Шору A 95 ± 5 95

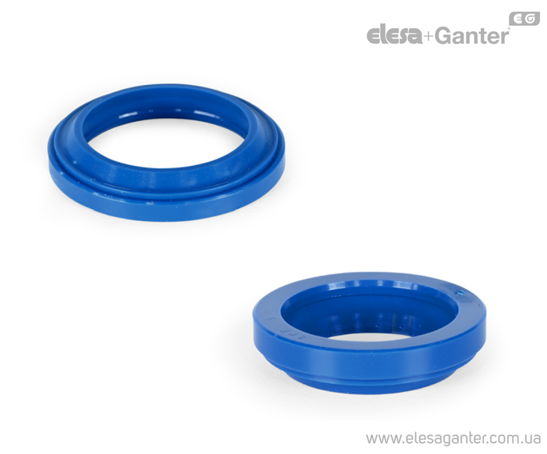

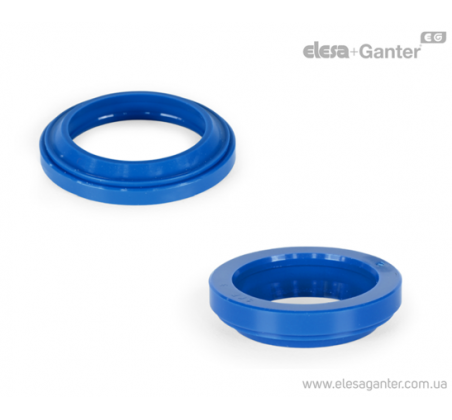

При використанні в гігієнічних областях захисні ущільнювачі GN 7607 можуть використовуватися для ущільнення компонентів з циліндричним перерізом, що рухаються в поздовжньому або радіальному напрямку щодо положення їх підшипника. Захисні ущільнювачі, що мають ущільнювальну кромку спеціальної форми, запобігають утворенню «мертвих» зон, де може накопичуватися пил. Доступні у продажу захисні ущільнювачі не підходять для цієї мети через скос 45° на внутрішній грані кромки ущільнювача.

Усі стандартні деталі, оснащені захисними ущільнювачами GN 7607 і які постачаються разом із ними, перелічені у таблиці. Для заміни можна окремо замовити відповідні захисні ущільнювачі.

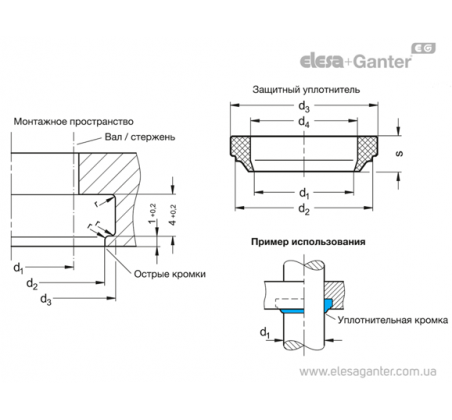

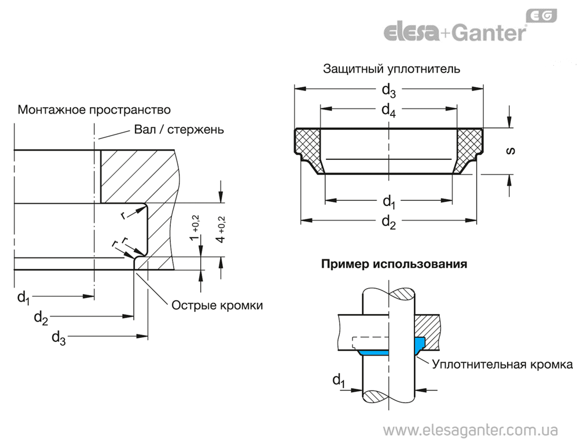

При поставці та до встановлення захисні ущільнювачі мають розміри, вказані в таблиці. Для гарантії точного припасування та надійного ущільнення зазначений монтажний простір повинен бути наданий на місці розташування підшипника. Це гарантує, що захисний ущільнювач зазнає необхідної деформації в процесі встановлення. Усі поверхні, з якими контактує захисний ущільнювач, повинні мати шорсткість трохи більше 0,8 мкм.

Серед перерахованих у Гігієнічному дизайні стандартних деталей ущільнення мають центральну функцію захисту прихованих зон, зазорів і тріщин від проникнення рідин, що чистять або залишків продукту.

З цією метою для надійного та постійного ущільнення в зібраному стані необхідне попереднє навантаження (натяг, стиснення) ущільнень. У сімействі продуктів Hygienic Design місця для встановлення ущільнень та поперечні перерізи ущільнень розраховуються та проектуються за допомогою програмного забезпечення для моделювання так, що при монтажі досягається необхідний поверхневий стиск, а матеріал ущільнення не піддається надмірному тиску.

Між нерухомими та рухомими ущільненнями може бути зроблено принципове розмежування:

Під час складання нерухомі ущільнення, як показано на прикладах нижче, затягуються до монтажної поверхні зверху (кільце ущільнювача), а знизу – до контактної поверхні (нижнє ущільнення). Всі поверхні, що контактують із ущільненням, повинні мати шорсткість як мінімум Ra = 0,8 мкм.

Рухливі ущільнення на регулювальній втулці (очисник, "wiper") та кульовому шарнірі (ущільнювальне кільце шарніра, "joint sealing ring") опори сконструйовані таким чином, що дають можливість регулювання як по висоті, так і по куту нахилу. З їх допомогою монтажний простір разом із поперечним перерізом ущільнення забезпечує попередньо напружене ущільнення без зазору.

Залежно від версії та типу використання може виникнути потреба у заміні ущільнень у разі пошкодження або для профілактичного обслуговування. Для цього Elesa+Ganter постачає відповідні ущільнення як запасні частини або пропонує їх під артикулом GN 7600 і GN 7607 як стандартні запасні частини.
