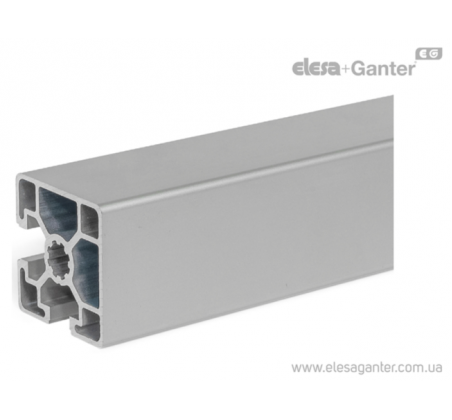

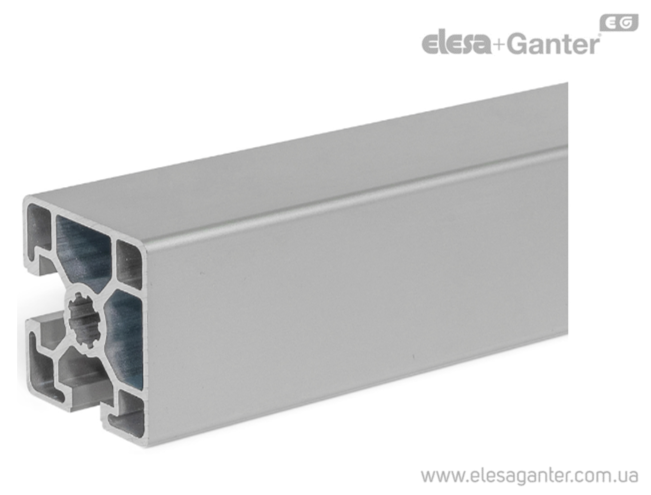

Профіль алюмінієвий з частково закритими пазами GN 11b

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 11b Екструзійне формування, В-модульна система, легкий тип під стандартні навантаження

Артікул

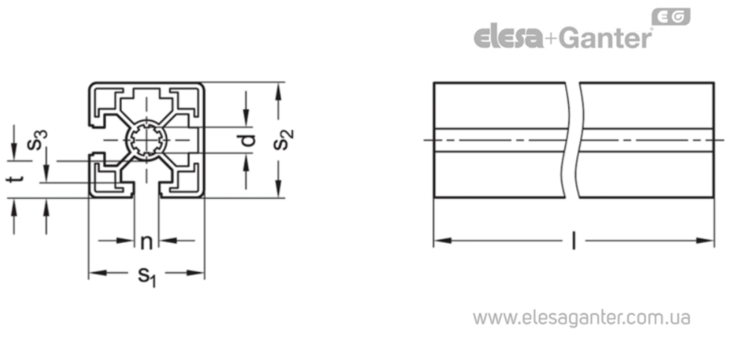

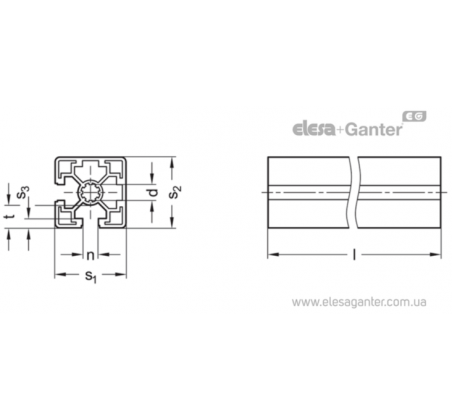

Артікул	Довжина l в m +₁.₅mm	Связка, шт.	d	Размер сетки	n	s₁	s₂	s₃	t	В наявності	Ціна
GN 11b-454510N-N-2-4	2	4	10	45	10	45	45	6	14.5	Так	19715 грн	Детальніше
GN 11b-454510N-N-2-4 Характеристики: Довжина l в m +₁.₅mm 2 Связка, шт. 4 d 10 Размер сетки 45 n 10 s₁ 45 s₂ 45 s₃ 6 t 14.5 19715 грн Так До кошику
GN 11b-454510N-N-3-4	3	4	10	45	10	45	45	6	14.5	Так	29148 грн	Детальніше
GN 11b-454510N-N-3-4 Характеристики: Довжина l в m +₁.₅mm 3 Связка, шт. 4 d 10 Размер сетки 45 n 10 s₁ 45 s₂ 45 s₃ 6 t 14.5 29148 грн Так До кошику

Характеристики

Тип профілів

Тип N: легкий, 2 сторони закриті, усунення на 90°

Алюміній

анодовані, природний колір N

аксесуари на окреме замовлення

GN 50b Гайки для Т-подібних пазів
GN 60b Ковпачки
GN 70b Покривні та оздоблювальні профілі
GN 71b Покривні профілі
GN 80b Транспортувальні та опорні пластини

особливості та сфери застосування

Алюмінієві профілі GN 11i із частково закритими пазами виготовлені методом екструзійного формування. Вони можуть використовуватися, наприклад, для легкого встановлення захисних оболонок, обладнання робочих місць або перегородок, коли потрібний привабливий вигляд.

Алюмінієві профілі у поєднанні зі знімними та придатними до повторного використання пристроями утворюють гнучку модульну систему. Приладдя можна кріпити або до пазів, або до торцевих поверхонь через отвори.

Сторони із закритими профілями полегшують очищення. Легкий тип профілів зазвичай використовується для невеликих навантажень або для оптимізованих за вагою конструкцій.

Алюмінієві профілі поставляються у зв'язках. У таблиці представлено кількість профілів у зв'язці.

Властивості поперечного перетину

W_x, W_y = момент осьового супротиву по відношенню до сгинання

l_x, l_y = 2-й момент площини по відношенню до згину

A = площина поперечного перетину

m = повязана з подвійною масою

GN 11b Легкий тип профілю
s₁	s₂	n	Размер сетки	Ось изгиба x-x		Ось изгиба y-y		A	m ≈
-	-	-	-	l_x в см4	W_x в см3	l_y в см4	W_y в см3	в см2	в кг/м
45	45	10	45	11.82	5.11	11.82	5.11	6.08	1.64

Допустиме розтягуюче навантаження на паз

n	Размер сетки	Тип профилей	F_N* в Н
-	-	-	С гайками для Т-образных пазов GN 50b		С гайками для Т-образных пазов GN 51b	С болтами для Т-образных пазов GN 52b
-	-	-	Тип V / F	Тип S	-	-
8	30	Тяжёлый	2500	6000	3000	3500
10	40	Лёгкий	7500	-	5500	9000
10	45	Лёгкий	7500	-	5500	9000
10	45	Тяжёлый	8500	17500	7500	9000

* Залежить від розміру різьблення гайки/болта для Т-подібних пазів

Механічні властивості та характеристики матеріалу профілю

Матеріал: Al Mg Si 0.5 F25 (EN AW – 6063)
Стан постачання: стан штучного старіння
Анодоване покриття: E6EV1 (природний колір), товщина шару: 10 мкм
Відхилення розміру згідно з DIN EN 12020-2
Міцність на розрив Rm хв. 245 Н/мм²
Межа плинності Rp0,2 хв. 195 Н/мм²
Щільність 2,7 кг/дм³
Коефіцієнт лінійного розширення 23,6x10-6 1/k
Модуль пружності E ≈ 70 000 Н/мм²
Твердість ≈ 75HB -2,5/187,5

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 11b.pdf

Залиште відгук про товар!

**Ціна вказана за упаковку!

Рекомендовано використовувати:

GN 50b Гайки для Т-подібних пазів
GN 60b Торцеві ковпачки
GN 70b Закривають пази профіля / елементи кріплення скла чи панелей
GN 71b Закриваючі пази алюмінієві профільні заглушки
GN 80b Торцеві/бокові опорні кріпильні пластини
