Вібраційний демпфер AVC-8

Друк

AVC-4

Вібраційний демпфер

Чотири петлі, великий статичний прогин, низька резонансна частота

AVC-6

Вібраційний демпфер

Шість петель, нержавіюча сталь ALSI 316

AVC-8

Вібраційний демпфер

Вісім петель, великий статичний прогин, низька резонансна частота

AVC-10

Демпфер вібрацій із дротяного троса

Десять петель, нержавіюча сталь ALSI 316

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

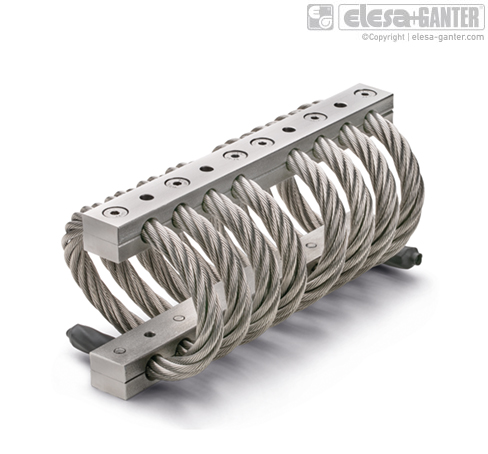

AVC-8 Вісім петель, великий статичний прогин, низька резонансна частота

Артікул

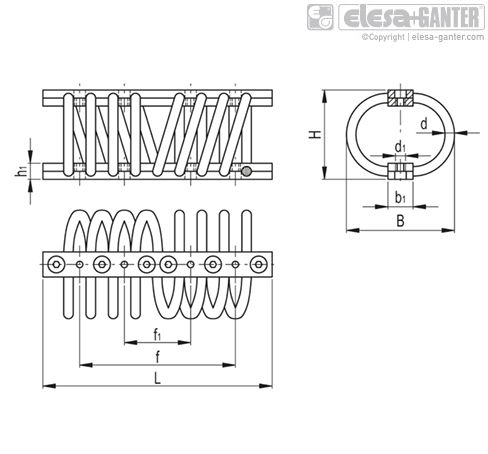

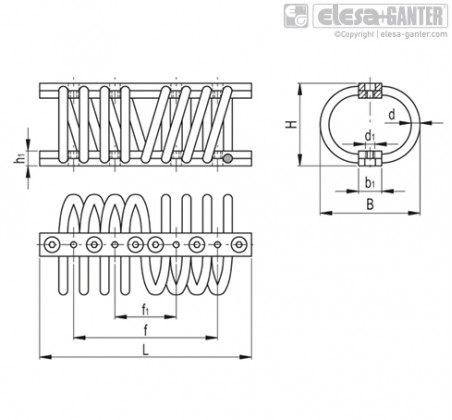

Артікул	b₁	d	L	B	d₁	f₁	H	h₁	f	В наявності	Ціна
AVC-8-10-140	25	10	222	140±3	M6	66	108±3	16	155	Під замовлення	19982 грн	Детальніше
AVC-8-10-140 Характеристики: b₁ 25 d 10 L 222 B 140±3 d₁ M6 f₁ 66 H 108±3 h₁ 16 f 155 19982 грн Під замовлення До кошику
AVC-8-10-80	25	10	222	80±3	M6	66	68±3	16	155	Під замовлення	17801 грн	Детальніше
AVC-8-10-80 Характеристики: b₁ 25 d 10 L 222 B 80±3 d₁ M6 f₁ 66 H 68±3 h₁ 16 f 155 17801 грн Під замовлення До кошику
AVC-8-13-120	25	13	222	118 ±4	M6	155	95 ±4	20	66	Так	19491 грн	Детальніше
AVC-8-13-120 Характеристики: b₁ 25 d 13 L 222 B 118 ±4 d₁ M6 f₁ 155 H 95 ±4 h₁ 20 f 66 19491 грн Так До кошику
AVC-8-13-145	25	13	222	145±3	M6	66	108±3	20	155	Під замовлення	22825 грн	Детальніше
AVC-8-13-145 Характеристики: b₁ 25 d 13 L 222 B 145±3 d₁ M6 f₁ 66 H 108±3 h₁ 20 f 155 22825 грн Під замовлення До кошику

характеристики

Кабель, планки та гвинти
Нержавіюча сталь AISI 316
Стандартні виконання
Наскрізні отвори з різьбленням
AVC-8: Кабель утворює вісім петель.
Спеціальні виконання доступні на запит
Демпфери вібрацій дротяного троса з планками із нержавіючої сталі AISI 304
Демпфери вібрацій дротяного троса з алюмінієвими планками з пасивацією хромом

Інструкція з підбору та розрахунку

Основні характеристики демпферів та модель поведінки системи при їх установці

Інструкція з розрахунку роботи демпферів гасіння коливань

Особливості та сфери застосування

Демпфери вібрацій дротяного троса AVC складаються з двох пар планок, з'єднаних разом кабелем зі спіральною намоткою.
Вони зазвичай використовуються для усунення вібрацій та амортизації ударів у випадках, коли потрібна стійкість до натягу, стиснення та зусилля зсуву.
Вібрації можуть викликати:
виникнення несправностей та скорочення терміну служби обладнання та прилеглих до нього компонентів;
шкоди здоров'ю;
виникненню шумів.
особливості
Високе статичне відхилення, низька резонансна частота та висока віброізоляція.
Високий коефіцієнт загасання також підходить для нестійких машин.
Підходить для використання при стисканні, натягу та зсуві.
Підходить для сфер застосування, де можуть спостерігатися удари.
Конструкція, повністю виконана з нержавіючої сталі, стійка до полум'я, високої температури та корозії.
Дані пристрої особливо підходять для використання з системами ОВКВ, насосами, установками очищення та опріснення, панелями приладів, в залізничній, військово-морській та військовій галузі. Декілька прикладів застосування показано на рис. 1.

Описание	Прочность на сжатие				Осевая удерживающая сила				Сопротивление сдвигу
Описание	Мин. нагрузка [Н]	Макс. нагрузка [Н]	Мин. отклонение [мм]	Макс. отклонение [мм]	Мин. нагрузка [Н]	Макс. нагрузка [Н]	Мин. отклонение [мм]	Макс. отклонение [мм]	Мин. нагрузка [Н]	Макс. нагрузка [Н]	Мин. отклонение [мм]	Макс. отклонение [мм]
AVC-4-4-53	50	110	2	5	50	110	1	3	20	40	5	10
AVC-4-6-61	200	300	2	4	200	300	2	3	70	150	3	7
AVC-4-6-93	70	140	2	7	70	140	3	6	30	70	5	13
AVC-4-7-110	80	180	2	9	80	180	2	8	30	90	5	17
AVC-4-10-80	850	1500	2	5	850	1500	1	3	400	900	4	11
AVC-4-10-108	300	630	2	7	300	630	2	6	150	300	5	14
AVC-4-13-102	1000	2500	2	8	1000	2500	2	5	500	1000	5	13
AVC-6-7-82	200	450	2	6	200	450	2	5	100	230	3	11
AVC-6-8-67	600	1000	2	4	600	1000	2	3	300	600	3	8
AVC-6-10-80	1500	2500	2	5	1500	2500	1	3	750	1400	5	11
AVC-6-13-135	850	1500	4	11	850	1500	4	11	300	800	6	21
AVC-8-13-120	1500	3000	4	11	1500	3000	3	7	600	1500	7	19

Мінімальне навантаження - величина, нижче якої демпфер вібрацій не здатний усувати вібрації через занадто велику жорсткість.

Максимальне навантаження - величина, вище за яку може виникнути якась несправність, яка негативно позначиться на роботі демпфера вібрацій.

Мінімальне відхилення - стиск вібродемпфуючої опори, що відповідає мінімальному навантаженню.

Максимальне відхилення - стиск вібродемпфуючої опори, що відповідає максимальному навантаженню.
