Пружинні шпингалети автоматичного зачеплення та швидкого скидання GN 724.4-NI

Друк

GN 724.4-ST

Пружинні шпингалети автоматичного зачеплення та швидкого скидання

Сталь чорніння зі скошеним квадратним загартованим штифтом для зварювання

GN 724.4-NI

Пружинні шпингалети автоматичного зачеплення та швидкого скидання

Нержавіюча сталь зі скошеним квадратним штифтом для зварювання

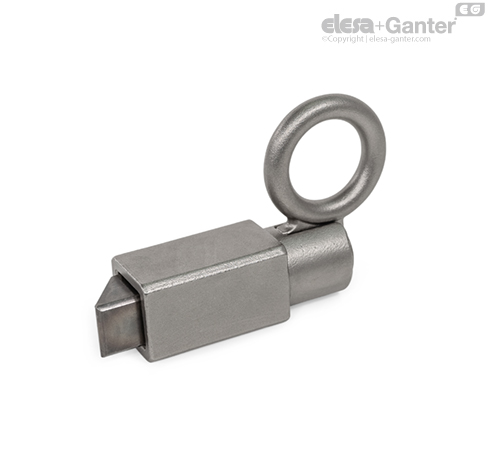

Пружинні шпингалети автоматичного зачеплення та швидкого скидання GN 724.4-NI – фото 1

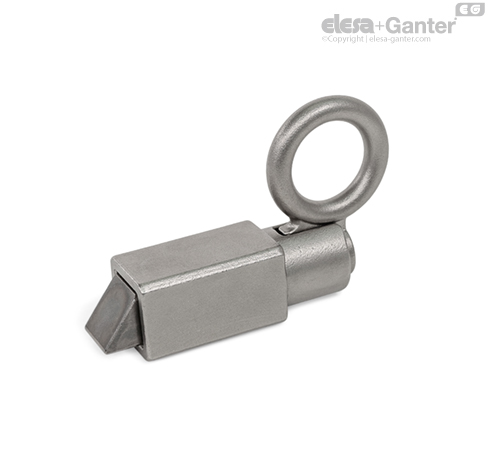

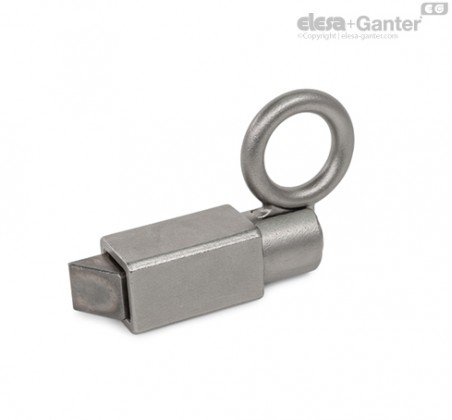

Пружинні шпингалети автоматичного зачеплення та швидкого скидання GN 724.4-NI – фото 2

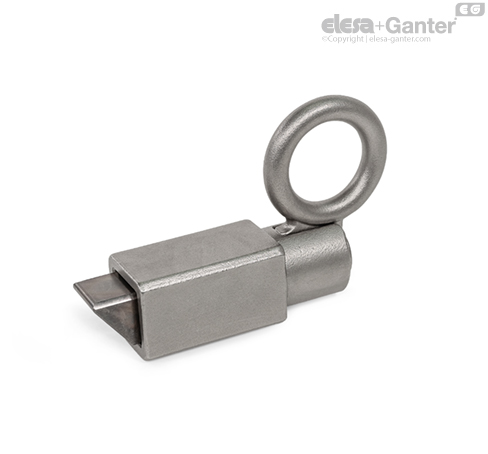

Пружинні шпингалети автоматичного зачеплення та швидкого скидання GN 724.4-NI – фото 3

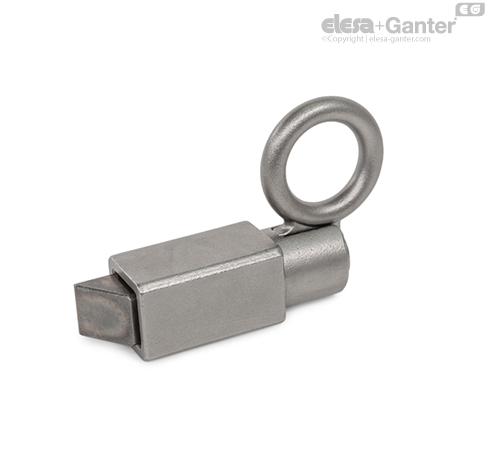

Пружинні шпингалети автоматичного зачеплення та швидкого скидання GN 724.4-NI – фото 4

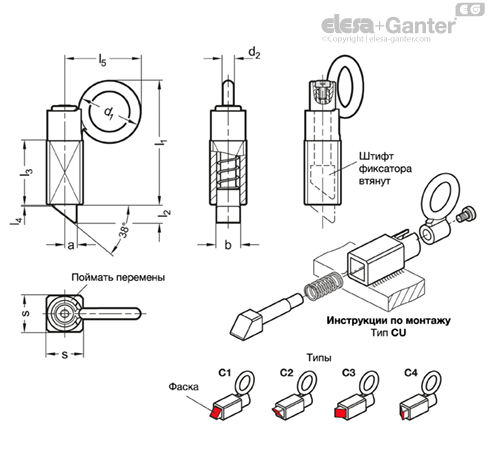

Пружинні шпингалети автоматичного зачеплення та швидкого скидання GN 724.4-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 724.4-NI Нержавіюча сталь зі скошеним квадратним штифтом для зварювання

Артікул
Артікул	d₁	d₂	a	l₂	s	l₁ ≈	l₃	l₄	b	l₅	Пружинная нагрузкав Н≈ начальная	Пружинная нагрузкав Н≈ конечная	В наявності	Ціна
GN 724.4-13-20-C1-NI	34	6	6.5	10	20	68	35	1	13	41.5	14	35	Так	1204 грн	Детальніше
GN 724.4-13-20-C1-NI Характеристики: d₁ 34 d₂ 6 a 6.5 l₂ 10 s 20 l₁ ≈ 68 l₃ 35 l₄ 1 b 13 l₅ 41.5 Пружинная нагрузкав Н≈ начальная 14 Пружинная нагрузкав Н≈ конечная 35 1204 грн Так До кошику
GN 724.4-13-20-C2-NI	34	6	6.5	10	20	68	35	1	13	41.5	14	35	Так	1204 грн	Детальніше
GN 724.4-13-20-C2-NI Характеристики: d₁ 34 d₂ 6 a 6.5 l₂ 10 s 20 l₁ ≈ 68 l₃ 35 l₄ 1 b 13 l₅ 41.5 Пружинная нагрузкав Н≈ начальная 14 Пружинная нагрузкав Н≈ конечная 35 1204 грн Так До кошику
GN 724.4-13-20-C3-NI	34	6	6.5	10	20	68	35	1	13	41.5	14	35	Так	1204 грн	Детальніше
GN 724.4-13-20-C3-NI Характеристики: d₁ 34 d₂ 6 a 6.5 l₂ 10 s 20 l₁ ≈ 68 l₃ 35 l₄ 1 b 13 l₅ 41.5 Пружинная нагрузкав Н≈ начальная 14 Пружинная нагрузкав Н≈ конечная 35 1204 грн Так До кошику
GN 724.4-13-20-C4-NI	34	6	6.5	10	20	68	35	1	13	41.5	14	35	Так	1204 грн	Детальніше
GN 724.4-13-20-C4-NI Характеристики: d₁ 34 d₂ 6 a 6.5 l₂ 10 s 20 l₁ ≈ 68 l₃ 35 l₄ 1 b 13 l₅ 41.5 Пружинная нагрузкав Н≈ начальная 14 Пружинная нагрузкав Н≈ конечная 35 1204 грн Так До кошику
GN 724.4-13-20-CU-NI	34	6	6.5	10	20	68	35	1	13	41.5	14	35	Так	1152 грн	Детальніше
GN 724.4-13-20-CU-NI Характеристики: d₁ 34 d₂ 6 a 6.5 l₂ 10 s 20 l₁ ≈ 68 l₃ 35 l₄ 1 b 13 l₅ 41.5 Пружинная нагрузкав Н≈ начальная 14 Пружинная нагрузкав Н≈ конечная 35 1152 грн Так До кошику
GN 724.4-20-30-C1-NI	48	9	10	15	30	102	54	1.5	20	60	22	70	Так	2742 грн	Детальніше
GN 724.4-20-30-C1-NI Характеристики: d₁ 48 d₂ 9 a 10 l₂ 15 s 30 l₁ ≈ 102 l₃ 54 l₄ 1.5 b 20 l₅ 60 Пружинная нагрузкав Н≈ начальная 22 Пружинная нагрузкав Н≈ конечная 70 2742 грн Так До кошику
GN 724.4-20-30-C2-NI	48	9	10	15	30	102	54	1.5	20	60	22	70	Під замовлення	2742 грн	Детальніше
GN 724.4-20-30-C2-NI Характеристики: d₁ 48 d₂ 9 a 10 l₂ 15 s 30 l₁ ≈ 102 l₃ 54 l₄ 1.5 b 20 l₅ 60 Пружинная нагрузкав Н≈ начальная 22 Пружинная нагрузкав Н≈ конечная 70 2742 грн Під замовлення До кошику
GN 724.4-20-30-C3-NI	48	9	10	15	30	102	54	1.5	20	60	22	70	Під замовлення	2742 грн	Детальніше
GN 724.4-20-30-C3-NI Характеристики: d₁ 48 d₂ 9 a 10 l₂ 15 s 30 l₁ ≈ 102 l₃ 54 l₄ 1.5 b 20 l₅ 60 Пружинная нагрузкав Н≈ начальная 22 Пружинная нагрузкав Н≈ конечная 70 2742 грн Під замовлення До кошику
GN 724.4-20-30-C4-NI	48	9	10	15	30	102	54	1.5	20	60	22	70	Під замовлення	2742 грн	Детальніше
GN 724.4-20-30-C4-NI Характеристики: d₁ 48 d₂ 9 a 10 l₂ 15 s 30 l₁ ≈ 102 l₃ 54 l₄ 1.5 b 20 l₅ 60 Пружинная нагрузкав Н≈ начальная 22 Пружинная нагрузкав Н≈ конечная 70 2742 грн Під замовлення До кошику
GN 724.4-20-30-CU-NI	48	9	10	15	30	102	54	1.5	20	60	22	70	Так	2695 грн	Детальніше
GN 724.4-20-30-CU-NI Характеристики: d₁ 48 d₂ 9 a 10 l₂ 15 s 30 l₁ ≈ 102 l₃ 54 l₄ 1.5 b 20 l₅ 60 Пружинная нагрузкав Н≈ начальная 22 Пружинная нагрузкав Н≈ конечная 70 2695 грн Так До кошику

Характеристики

Типи
Тип C1: фаска зверху
Тип C2: фаска внизу
Тип C3: фаска праворуч
Тип C4: фаска ліворуч
Тип CU: незібраний
Напрямний корпус
Загартована нержавіюча сталь AISI CF-8 NI
Для зварювання
Витяжне кільце
Точне лиття з нержавіючої сталі AISI CF-8 (для NI)
Штифт фіксатора
Загартована нержавіюча сталь AISI 431 (для NI)
Гвинт із напівкруглою головкою під торцевий ключ DIN 7985
Нержавіюча сталь AISI 304 (для NI)
Пружина стиснення
Нержавіюча сталь AISI 316Ti

особливості та сфери застосування

Стопорні фіксатори GN 724.4 мають штифт із квадратним поперечним перерізом, стопорну поверхню з одного боку та фаску з іншого. Коли предмет, що підлягає фіксації, переміщається до фаски, штифт фіксатора відсувається назад у напрямну, дозволяючи канавкам та кромкам пройти над штифтом. Штифт фіксатора задіюється автоматично у напрямку стопорної поверхні.

Затискач можна розтиснути, потягнувши витяжну обручку вручну або за допомогою троса або витяжний стрижень за допомогою молотка. Типи з фіксацією у віджатому положенні використовуються у тих випадках, коли штифт фіксатора тимчасово не повинен виступати. Для цього витяжне кільце повертається боком після встановлення штифта фіксатора у втягнуте положення. Кільце утримується в цьому положенні за допомогою поглиблення засувки у верхній частині напрямної.

Допуски за розмірами між штифтом фіксатора та напрямною вибираються таким чином, щоб експлуатаційна надійність забезпечувалася навіть після зварювання, нанесення шару антикорозійного захисту або у разі забруднення.

Для кріплення з допомогою зварювання настійно рекомендується, щоб тип CU в незібраному вигляді не піддавався змін мікроструктури матеріалу через нагрівання пружини та штифта фіксатора. В даному випадку складання стопорного фіксатора виконується тільки після обробки поверхні привареної напрямної.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 724.4.pdf

Залиште відгук про товар!

Типи

Тип C1: фаска зверху
Тип C2: фаска внизу
Тип C3: фаска праворуч
Тип C4: фаска ліворуч
Тип CU: незібраний

Аксесуари на окреме замовлення

Зворотки до шпингалет та фіксаторів зі скошеним штифтом GN 724.10
