Штифти стопорні із скошеним квадратним штифтом GN 824-BK

Друк

GN 824-B

Штифти стопорні із скошеним квадратним штифтом

Нержавіюча сталь, без фіксації у віджатому положенні, без контргайки

GN 824-BK

Штифти стопорні із скошеним квадратним штифтом

Нержавіюча сталь, без фіксації у віджатому положенні, з контргайкою

GN 824-C

Фіксатори із прямокутним штоком скошений наконечник

Нержавіюча сталь, з фіксацією у віджатому положенні, без контргайки

GN 824-CK

Стопорні штифти, що відключаються з квадратним скошеним стрижнем

Нержавіюча сталь, з фіксацією у віджатому положенні, з контргайкою

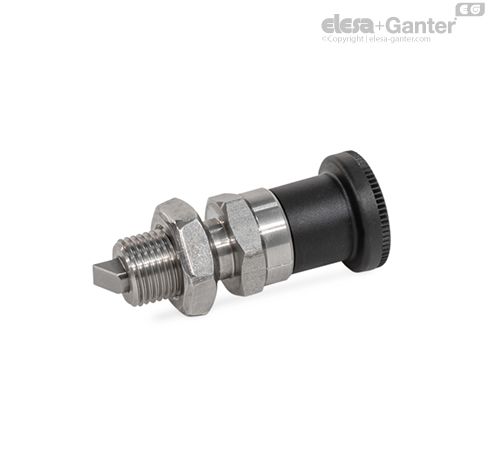

Штифти стопорні із скошеним квадратним штифтом GN 824-BK – фото 1

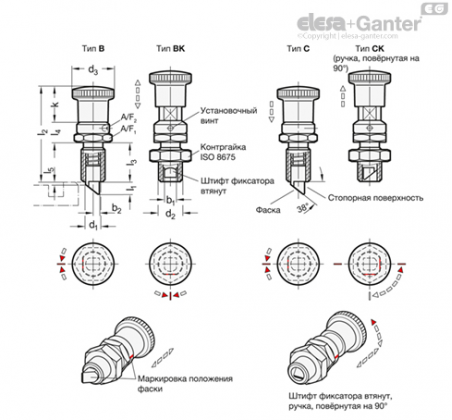

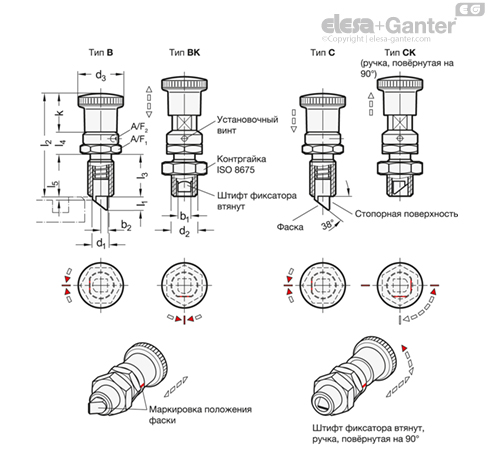

Штифти стопорні із скошеним квадратним штифтом GN 824-BK – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 824-BK Нержавіюча сталь, без фіксації у віджатому положенні, з контргайкою

Артікул
Артікул	d₁ Плунжер -₀.₀₂/-₀.₀₄ Отв H₈	b₁	b₂	d₂	k	l₁	d₃	l₂	A/F ₁	l₃	l₄	A/F ₂	l₅	Пружинная нагрузкав Н≈ начальная	Пружинная нагрузкав Н≈ конечная	В наявності	Ціна
GN 824-5-5-BK-NI	7	5	2.5	M 12 x 1.5	20	5	23	51.3	17	20	11.3	2	1	9	18	Так	2182 грн	Детальніше
GN 824-5-5-BK-NI Характеристики: d₁ Плунжер -₀.₀₂/-₀.₀₄ Отв H₈ 7 b₁ 5 b₂ 2.5 d₂ M 12 x 1.5 k 20 l₁ 5 d₃ 23 l₂ 51.3 A/F ₁ 17 l₃ 20 l₄ 11.3 A/F ₂ 2 l₅ 1 Пружинная нагрузкав Н≈ начальная 9 Пружинная нагрузкав Н≈ конечная 18 2182 грн Так До кошику
GN 824-6-6-BK-NI	8	6	3	M 16 x 1.5	24	6	28	61.5	22	24	13.5	2	1.2	13	23	Так	2394 грн	Детальніше
GN 824-6-6-BK-NI Характеристики: d₁ Плунжер -₀.₀₂/-₀.₀₄ Отв H₈ 8 b₁ 6 b₂ 3 d₂ M 16 x 1.5 k 24 l₁ 6 d₃ 28 l₂ 61.5 A/F ₁ 22 l₃ 24 l₄ 13.5 A/F ₂ 2 l₅ 1.2 Пружинная нагрузкав Н≈ начальная 13 Пружинная нагрузкав Н≈ конечная 23 2394 грн Так До кошику
GN 824-8-7,5-BK-NI	10	8	4	M 16 x 1.5	24	7.5	28	61.5	22	24	13.5	2	1.2	15	31	Так	2722 грн	Детальніше
GN 824-8-7,5-BK-NI Характеристики: d₁ Плунжер -₀.₀₂/-₀.₀₄ Отв H₈ 10 b₁ 8 b₂ 4 d₂ M 16 x 1.5 k 24 l₁ 7.5 d₃ 28 l₂ 61.5 A/F ₁ 22 l₃ 24 l₄ 13.5 A/F ₂ 2 l₅ 1.2 Пружинная нагрузкав Н≈ начальная 15 Пружинная нагрузкав Н≈ конечная 31 2722 грн Так До кошику
GN 824-9-8,5-BK-NI	12	9	4.5	M 20 x 1.5	28	8.5	33	72.8	24	30	14.8	2	1.2	19	34	Так	2985 грн	Детальніше
GN 824-9-8,5-BK-NI Характеристики: d₁ Плунжер -₀.₀₂/-₀.₀₄ Отв H₈ 12 b₁ 9 b₂ 4.5 d₂ M 20 x 1.5 k 28 l₁ 8.5 d₃ 33 l₂ 72.8 A/F ₁ 24 l₃ 30 l₄ 14.8 A/F ₂ 2 l₅ 1.2 Пружинная нагрузкав Н≈ начальная 19 Пружинная нагрузкав Н≈ конечная 34 2985 грн Так До кошику

Характеристики

Типи
Тип BK: без фіксації у віджатому положенні, з контргайкою
Напрямний корпус
Нержавіюча сталь AISI 303 NI
Штифт фіксатора
Загартована нержавіюча сталь AISI 431
Поворотна ручка
Пластик (поліамід PA)
Чорний колір, матове оздоблення
не знімна
Гвинт установки DIN 916
Нержавіюча сталь AISI 304
Пружина стиснення
Нержавіюча сталь AISI 301
Шестигранні гайки ISO 8675
Нержавіюча сталь AISI 304

особливості та сфери застосування

Стопорні фіксатори GN 824 мають штифт із квадратним поперечним перерізом, стопорну поверхню з одного боку та фаску з іншого. Коли предмет, що підлягає фіксації, переміщається до фаски, штифт фіксатора відсувається назад у напрямну, дозволяючи канавкам та кромкам пройти над штифтом. Штифт фіксатора автоматично замикається на місці, коли переміщається до поверхні, що замикається. Затискач можна розтиснути, потягнувши ручку.

Стопорні фіксатори типу C/CK з фіксацією у віджатому положенні використовуються у тих випадках, коли штифт фіксатора тимчасово не повинен виступати. У такому випадку поворотна ручка відтягується, а потім повертається на 90°. Паз утримує штифт у цьому положенні.

Коли гвинт не затягнутий, орієнтація конічного зубчастого колеса може бути вільно відрегульована в діапазоні 360°. Це може відображатися маркуванням на направляючій фіксаторі.

Приклади застосування

Аксесуари

Розпірні втулки GN 609.5

Інструкції з монтажу

Положення стопорної поверхні може бути вільно відрегульовано на 360 °.

Етапи монтажу:

1. Послабте гвинт за допомогою шестигранного ключа.

2. Поверніть ручку, щоб перемістити стопорну поверхню до потрібного положення.

3. Затягніть гвинт за допомогою шестигранного ключа.
