Компактні стопорні штифти без фіксації відключеного стану для агресивних середовищ та медичного застосування GN 822.10-BN

Друк

GN 822.10-B

Мініатюрні невідключні стопорні штифти для агресивних середовищ та морського застосування

Високостійка нержавіюча сталь, пластикова ручка

GN 822.10-BN

Компактні стопорні штифти без фіксації відключеного стану для агресивних середовищ та медичного застосування

Високостійка нержавіюча сталь

GN 822.10-C

Компактні стопорні штифти з фіксацією у віджатому положенні для агресивних середовищ та морського застосування

Високостійка нержавіюча сталь із пластиковою ручкою

GN 822.10-CN

Стопорні штифти для тонких поверхонь із фіксацією у віджатому положенні для харчової та фармацевтичної промисловості

Високостійка нержавіюча сталь

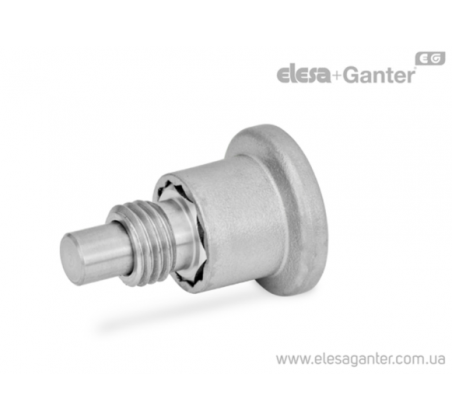

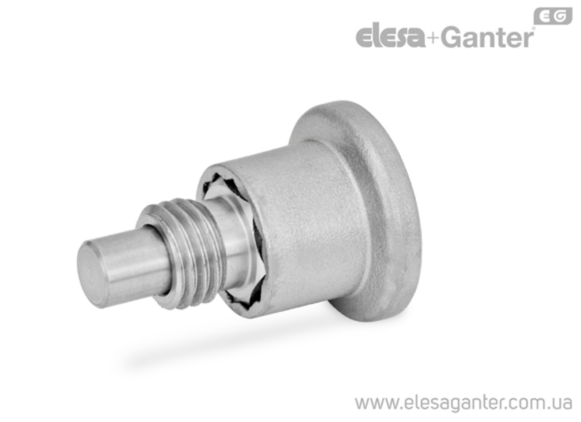

Компактні стопорні штифти без фіксації відключеного стану для агресивних середовищ та медичного застосування GN 822.10-BN – фото 1

Компактні стопорні штифти без фіксації відключеного стану для агресивних середовищ та медичного застосування GN 822.10-BN – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 822.10-BN Високостійка нержавіюча сталь

Артікул
Артікул	d1 Ось h9 Отверстие +0.03/+0.08	l2 мин.	A/F	d₂	k	l₁	d₃	d₄	l₃	Пружинная нагрузкав Н≈ начальная	Пружинная нагрузкав Н≈ конечная	В наявності	Ціна
GN 822.10-10-M16-BN	10	10	17	M 16	25.5	47.5	33	23	12	10	32	Так	1314 грн	Детальніше
GN 822.10-10-M16-BN Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 10 l2 мин. 10 A/F 17 d₂ M 16 k 25.5 l₁ 47.5 d₃ 33 d₄ 23 l₃ 12 Пружинная нагрузкав Н≈ начальная 10 Пружинная нагрузкав Н≈ конечная 32 1314 грн Так До кошику
GN 822.10-10-M16x1,5-BN	10	10	17	M 16 x 1.5	25.5	47.5	33	23	12	10	32	Так	1314 грн	Детальніше
GN 822.10-10-M16x1,5-BN Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 10 l2 мин. 10 A/F 17 d₂ M 16 x 1.5 k 25.5 l₁ 47.5 d₃ 33 d₄ 23 l₃ 12 Пружинная нагрузкав Н≈ начальная 10 Пружинная нагрузкав Н≈ конечная 32 1314 грн Так До кошику
GN 822.10-4-M8-BN	4	5	10	M 8	16.5	27.5	21	15	6	4	11	Так	895 грн	Детальніше
GN 822.10-4-M8-BN Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 4 l2 мин. 5 A/F 10 d₂ M 8 k 16.5 l₁ 27.5 d₃ 21 d₄ 15 l₃ 6 Пружинная нагрузкав Н≈ начальная 4 Пружинная нагрузкав Н≈ конечная 11 895 грн Так До кошику
GN 822.10-4-M8x1-BN	4	5	10	M 8 x 1	16.5	27.5	21	15	6	4	11	Так	895 грн	Детальніше
GN 822.10-4-M8x1-BN Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 4 l2 мин. 5 A/F 10 d₂ M 8 x 1 k 16.5 l₁ 27.5 d₃ 21 d₄ 15 l₃ 6 Пружинная нагрузкав Н≈ начальная 4 Пружинная нагрузкав Н≈ конечная 11 895 грн Так До кошику
GN 822.10-5-M10-BN	5	6	12	M 10	20	34	25	18	8	6	14	Так	961 грн	Детальніше
GN 822.10-5-M10-BN Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 5 l2 мин. 6 A/F 12 d₂ M 10 k 20 l₁ 34 d₃ 25 d₄ 18 l₃ 8 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 14 961 грн Так До кошику
GN 822.10-5-M10x1-BN	5	6	12	M 10 x 1	20	34	25	18	8	6	14	Так	961 грн	Детальніше
GN 822.10-5-M10x1-BN Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 5 l2 мин. 6 A/F 12 d₂ M 10 x 1 k 20 l₁ 34 d₃ 25 d₄ 18 l₃ 8 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 14 961 грн Так До кошику
GN 822.10-6-M10-BN	6	6	12	M 10	20	34	25	18	8	6	14	Так	961 грн	Детальніше
GN 822.10-6-M10-BN Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 6 l2 мин. 6 A/F 12 d₂ M 10 k 20 l₁ 34 d₃ 25 d₄ 18 l₃ 8 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 14 961 грн Так До кошику
GN 822.10-6-M10x1-BN	6	6	12	M 10 x 1	20	34	25	18	8	6	14	Так	961 грн	Детальніше
GN 822.10-6-M10x1-BN Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 6 l2 мин. 6 A/F 12 d₂ M 10 x 1 k 20 l₁ 34 d₃ 25 d₄ 18 l₃ 8 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 14 961 грн Так До кошику
GN 822.10-8-M16-BN	8	10	17	M 16	25.5	47.5	33	23	12	10	32	Так	1314 грн	Детальніше
GN 822.10-8-M16-BN Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 8 l2 мин. 10 A/F 17 d₂ M 16 k 25.5 l₁ 47.5 d₃ 33 d₄ 23 l₃ 12 Пружинная нагрузкав Н≈ начальная 10 Пружинная нагрузкав Н≈ конечная 32 1314 грн Так До кошику
GN 822.10-8-M16x1,5-BN	8	10	17	M 16 x 1.5	25.5	47.5	33	23	12	10	32	Так	1339 грн	Детальніше
GN 822.10-8-M16x1,5-BN Характеристики: d1 Ось h9 Отверстие +0.03/+0.08 8 l2 мин. 10 A/F 17 d₂ M 16 x 1.5 k 25.5 l₁ 47.5 d₃ 33 d₄ 23 l₃ 12 Пружинная нагрузкав Н≈ начальная 10 Пружинная нагрузкав Н≈ конечная 32 1339 грн Так До кошику

інструкція з монтажу

характеристки

Типи

BN: без фіксації у віджатому положенні, з ручкою з нержавіючої сталі

Напрямний штифт/штифт фіксатора

Нержавіюча сталь AISI 316L

Поворотна ручка

Нержавіюча сталь AISI 316
Матове оздоблення, дробоструминна обробка

Не знімна

Натискна пружина

Нержавіюча сталь AISI 316Ti

особливості та сфери застосування

Мініатюрні стопорні штифти GN 822.10 відрізняються компактними розмірами.

Аналогічна модель мініатюрних стопорних штифтів GN 822, дана модель поєднує ту ж продуману конструкцію і комплектується асортиментом болтових та різьбових з'єднань всіх розмірів.

При витягуванні штифта фіксатора звільниться шестигранна гайка, яку слід затягнути гайковим ключем із незамкненим зівом.

Кнопку фіксаторів типу C або CN можна повернути на 30° після відтягування стопорного штифта, блокуючи його у відтягнутому положенні за допомогою стопорного фіксатора.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 822.10.pdf

Залиште відгук про товар!

Аксесуари на окреме замовлення:

ISO 8675 тонкі шестигранні гайки з дрібним різьбленням
