Мініатюрні стопорні штифти з нержавіючої сталі фланцеві, що відключаються/не відключаються GN 822.9-N

Друк

GN 822.9

Мініатюрні стопорні штифти фланцеві з нержавіючої сталі, що відключаються/не відключаються

Нержавіюча сталь, ручка поліамід чорний колір

GN 822.9-N

Мініатюрні стопорні штифти з нержавіючої сталі фланцеві, що відключаються/не відключаються

Нержавіюча сталь

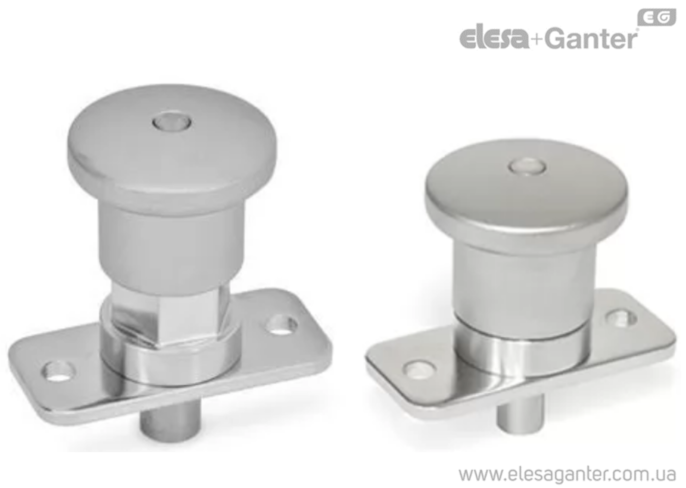

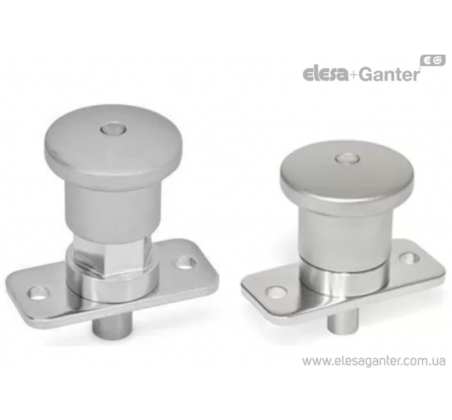

Мініатюрні стопорні штифти з нержавіючої сталі фланцеві, що відключаються/не відключаються GN 822.9-N – фото 1

Мініатюрні стопорні штифти з нержавіючої сталі фланцеві, що відключаються/не відключаються GN 822.9-N – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 822.9-N Нержавіюча сталь

Артікул
Артікул	b₁	b₂	d₂	k	l₁	d₃	l₂	d₄	l₃	l₄	l₅	Пружинная нагрузка в Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 822.9-10-10-BN	10	50	23	5.3	10	14	38	33	35	2.5	3	10	11	Так	1711 грн	Детальніше
GN 822.9-10-10-BN Характеристики: b₁ 10 b₂ 50 d₂ 23 k 5.3 l₁ 10 d₃ 14 l₂ 38 d₄ 33 l₃ 35 l₄ 2.5 l₅ 3 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 11 1711 грн Так До кошику
GN 822.9-10-10-CN	10	50	23	5.3	10	14	38	33	35	2.5	3	10	11	Так	1661 грн	Детальніше
GN 822.9-10-10-CN Характеристики: b₁ 10 b₂ 50 d₂ 23 k 5.3 l₁ 10 d₃ 14 l₂ 38 d₄ 33 l₃ 35 l₄ 2.5 l₅ 3 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 11 1661 грн Так До кошику
GN 822.9-10-20-BN	20	50	23	5.3	10	14	38	33	35	2.5	3	10	11	Так	1766 грн	Детальніше
GN 822.9-10-20-BN Характеристики: b₁ 20 b₂ 50 d₂ 23 k 5.3 l₁ 10 d₃ 14 l₂ 38 d₄ 33 l₃ 35 l₄ 2.5 l₅ 3 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 11 1766 грн Так До кошику
GN 822.9-10-20-CN	20	50	23	5.3	10	14	38	33	35	2.5	3	10	11	Так	1719 грн	Детальніше
GN 822.9-10-20-CN Характеристики: b₁ 20 b₂ 50 d₂ 23 k 5.3 l₁ 10 d₃ 14 l₂ 38 d₄ 33 l₃ 35 l₄ 2.5 l₅ 3 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 11 1719 грн Так До кошику
GN 822.9-4-10-BN	10	35	15	4.3	4	8	25	21	20.5	2	2	5	4	Так	1213 грн	Детальніше
GN 822.9-4-10-BN Характеристики: b₁ 10 b₂ 35 d₂ 15 k 4.3 l₁ 4 d₃ 8 l₂ 25 d₄ 21 l₃ 20.5 l₄ 2 l₅ 2 Пружинная нагрузка в Н ≈начальная 5 Пружинная нагрузка в Н ≈конечная 4 1213 грн Так До кошику
GN 822.9-4-10-CN	10	35	15	4.3	4	8	25	21	20.5	2	2	5	4	Так	1116 грн	Детальніше
GN 822.9-4-10-CN Характеристики: b₁ 10 b₂ 35 d₂ 15 k 4.3 l₁ 4 d₃ 8 l₂ 25 d₄ 21 l₃ 20.5 l₄ 2 l₅ 2 Пружинная нагрузка в Н ≈начальная 5 Пружинная нагрузка в Н ≈конечная 4 1116 грн Так До кошику
GN 822.9-4-5-BN	5	35	15	4.3	4	8	25	21	20.5	2	2	5	4	Так	1192 грн	Детальніше
GN 822.9-4-5-BN Характеристики: b₁ 5 b₂ 35 d₂ 15 k 4.3 l₁ 4 d₃ 8 l₂ 25 d₄ 21 l₃ 20.5 l₄ 2 l₅ 2 Пружинная нагрузка в Н ≈начальная 5 Пружинная нагрузка в Н ≈конечная 4 1192 грн Так До кошику
GN 822.9-4-5-CN	5	35	15	4.3	4	8	25	21	20.5	2	2	5	4	Так	1106 грн	Детальніше
GN 822.9-4-5-CN Характеристики: b₁ 5 b₂ 35 d₂ 15 k 4.3 l₁ 4 d₃ 8 l₂ 25 d₄ 21 l₃ 20.5 l₄ 2 l₅ 2 Пружинная нагрузка в Н ≈начальная 5 Пружинная нагрузка в Н ≈конечная 4 1106 грн Так До кошику
GN 822.9-5-12-BN	12	40	18	4.3	5	10	30	25	25.5	2.5	2	6	6	Так	1303 грн	Детальніше
GN 822.9-5-12-BN Характеристики: b₁ 12 b₂ 40 d₂ 18 k 4.3 l₁ 5 d₃ 10 l₂ 30 d₄ 25 l₃ 25.5 l₄ 2.5 l₅ 2 Пружинная нагрузка в Н ≈начальная 6 Пружинная нагрузка в Н ≈конечная 6 1303 грн Так До кошику
GN 822.9-5-12-CN	12	40	18	4.3	5	10	30	25	25.5	2.5	2	6	6	Так	1326 грн	Детальніше
GN 822.9-5-12-CN Характеристики: b₁ 12 b₂ 40 d₂ 18 k 4.3 l₁ 5 d₃ 10 l₂ 30 d₄ 25 l₃ 25.5 l₄ 2.5 l₅ 2 Пружинная нагрузка в Н ≈начальная 6 Пружинная нагрузка в Н ≈конечная 6 1326 грн Так До кошику
GN 822.9-5-6-BN	6	40	18	4.3	5	10	30	25	25.5	2.5	2	6	6	Під замовлення	1294 грн	Детальніше
GN 822.9-5-6-BN Характеристики: b₁ 6 b₂ 40 d₂ 18 k 4.3 l₁ 5 d₃ 10 l₂ 30 d₄ 25 l₃ 25.5 l₄ 2.5 l₅ 2 Пружинная нагрузка в Н ≈начальная 6 Пружинная нагрузка в Н ≈конечная 6 1294 грн Під замовлення До кошику
GN 822.9-5-6-CN	6	40	18	4.3	5	10	30	25	25.5	2.5	2	6	6	Так	1319 грн	Детальніше
GN 822.9-5-6-CN Характеристики: b₁ 6 b₂ 40 d₂ 18 k 4.3 l₁ 5 d₃ 10 l₂ 30 d₄ 25 l₃ 25.5 l₄ 2.5 l₅ 2 Пружинная нагрузка в Н ≈начальная 6 Пружинная нагрузка в Н ≈конечная 6 1319 грн Так До кошику
GN 822.9-6-12-BN	12	40	18	4.3	6	10	30	25	25.5	2.5	2	6	6	Так	1315 грн	Детальніше
GN 822.9-6-12-BN Характеристики: b₁ 12 b₂ 40 d₂ 18 k 4.3 l₁ 6 d₃ 10 l₂ 30 d₄ 25 l₃ 25.5 l₄ 2.5 l₅ 2 Пружинная нагрузка в Н ≈начальная 6 Пружинная нагрузка в Н ≈конечная 6 1315 грн Так До кошику
GN 822.9-6-12-CN	12	40	18	4.3	6	10	30	25	25.5	2.5	2	6	6	Так	1333 грн	Детальніше
GN 822.9-6-12-CN Характеристики: b₁ 12 b₂ 40 d₂ 18 k 4.3 l₁ 6 d₃ 10 l₂ 30 d₄ 25 l₃ 25.5 l₄ 2.5 l₅ 2 Пружинная нагрузка в Н ≈начальная 6 Пружинная нагрузка в Н ≈конечная 6 1333 грн Так До кошику
GN 822.9-6-6-BN	6	40	18	4.3	6	10	30	25	25.5	2.5	2	6	6	Так	1308 грн	Детальніше
GN 822.9-6-6-BN Характеристики: b₁ 6 b₂ 40 d₂ 18 k 4.3 l₁ 6 d₃ 10 l₂ 30 d₄ 25 l₃ 25.5 l₄ 2.5 l₅ 2 Пружинная нагрузка в Н ≈начальная 6 Пружинная нагрузка в Н ≈конечная 6 1308 грн Так До кошику
GN 822.9-6-6-CN	6	40	18	4.3	6	10	30	25	25.5	2.5	2	6	6	Так	1333 грн	Детальніше
GN 822.9-6-6-CN Характеристики: b₁ 6 b₂ 40 d₂ 18 k 4.3 l₁ 6 d₃ 10 l₂ 30 d₄ 25 l₃ 25.5 l₄ 2.5 l₅ 2 Пружинная нагрузка в Н ≈начальная 6 Пружинная нагрузка в Н ≈конечная 6 1333 грн Так До кошику
GN 822.9-8-10-BN	10	50	23	5.3	8	14	38	33	35	2.5	3	10	11	Так	1726 грн	Детальніше
GN 822.9-8-10-BN Характеристики: b₁ 10 b₂ 50 d₂ 23 k 5.3 l₁ 8 d₃ 14 l₂ 38 d₄ 33 l₃ 35 l₄ 2.5 l₅ 3 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 11 1726 грн Так До кошику
GN 822.9-8-10-CN	10	50	23	5.3	8	14	38	33	35	2.5	3	10	11	Так	1683 грн	Детальніше
GN 822.9-8-10-CN Характеристики: b₁ 10 b₂ 50 d₂ 23 k 5.3 l₁ 8 d₃ 14 l₂ 38 d₄ 33 l₃ 35 l₄ 2.5 l₅ 3 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 11 1683 грн Так До кошику
GN 822.9-8-20-BN	20	50	23	5.3	8	14	38	33	35	2.5	3	10	11	Так	1759 грн	Детальніше
GN 822.9-8-20-BN Характеристики: b₁ 20 b₂ 50 d₂ 23 k 5.3 l₁ 8 d₃ 14 l₂ 38 d₄ 33 l₃ 35 l₄ 2.5 l₅ 3 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 11 1759 грн Так До кошику
GN 822.9-8-20-CN	20	50	23	5.3	8	14	38	33	35	2.5	3	10	11	Так	1719 грн	Детальніше
GN 822.9-8-20-CN Характеристики: b₁ 20 b₂ 50 d₂ 23 k 5.3 l₁ 8 d₃ 14 l₂ 38 d₄ 33 l₃ 35 l₄ 2.5 l₅ 3 Пружинная нагрузка в Н ≈начальная 10 Пружинная нагрузка в Н ≈конечная 11 1719 грн Так До кошику

Характеристики

типи
Тип BN: без фіксації у віджатому положенні, з ручкою з нержавіючої сталі
Тип CN: з фіксацією у віджатому положенні, з ручкою з нержавіючої сталі
Напрямний корпус
Нержавіюча сталь AISI 304
Штифт
Нержавіюча сталь AISI 303
пружина
Нержавіюча сталь AISI 301
Ручка типів BN та CN
AISI CF-8
матове оздоблення, дробострумна обробка
не знімна

особливості та сфери застосування

Мініатюрні стопорні штифти GN 822.9 з нержавіючої сталі мають компактні розміри. Вони кріпляться за допомогою гвинтів із потайною головкою.

Мініатюрні стопорні штифти (фіксатори) з нержавіючої сталі є економічним аналогом стопорних штифтів GN 608.5 GN 608.6 і GN 608.5 GN 608.6 з нержавіючої сталі.

Кнопку фіксаторів типу C або CN можна повернути на 30° після відтягування стопорного штифта, блокуючи його у відтягнутому положенні за допомогою стопорного фіксатора

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_822.9.pdf

Залиште відгук про товар!

Тип BN: без фіксації у віджатому положенні
Тип CN: з фіксацією у віджатому положенні
