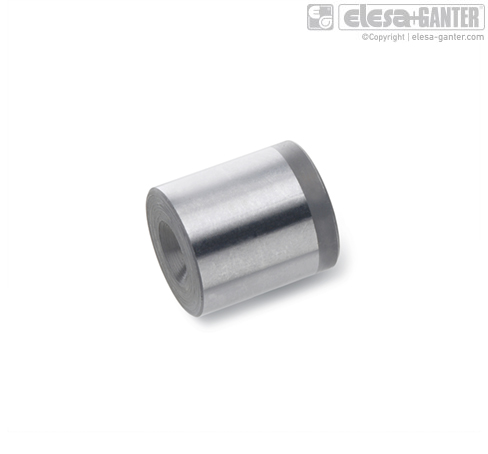

Кулькові втулки точного позиціонування пружинних фіксаторів з виїмкою під мастило GN 249.1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 249.1 Загартована сталь
Артікул d2 l2 d1 p6 d3 Кулька- Ø Фiксатори пруж l1 ±0.05 s≈ для GN615 GN615.2 GN615.3 GN615.5 GN815 GN815.1 s≈ для GN615.8 GN615.9 s≈ для GN614 GN614.2 GN614.5 s≈ для GN614.3 s≈ для GN614.8 s≈ для GN615.1 GN615.4 s≈ для GN616 GN616.1 w Стиск В наявності Ціна
GN 249.1-10-4,5 4.5 2 10 * 12 M 10=1 M 12=0.9 Ø 8=0.9 Ø 8=1 Ø 10=0.9 M 12=1 M 12=1 * Так
351 грн
GN 249.1-12-6 6 2.5 12 * 14 M 12=1.4 M 16=1.2 Ø 10=1.4 Ø 10=1.4 Ø 12=1.2 M 16=1.2 M 16=1.5 * Так
441 грн
GN 249.1-16-7,5 7.5 2.5 16 * 18 M 16=1.7 - Ø 12=1.7 Ø 12=1.7 - M 20=1.7 M 20=1.7 * Так
535 грн
GN 249.1-20-8,5 8.5 3 20 * 22 M 20=1.8 - - - - M 24=1.6 - * Так
719 грн
GN 249.1-4-1,8 1.8 1.5 4 * 5 M 4=0.4 M 6=0.4 Ø 3=0.4 Ø 3.5=0.4 Ø 5=0.4 M 5=0.4 M 5=0.4 * Так
339 грн
GN 249.1-6-2,5 2.5 1.5 6 * 8 M 5=0.7 | M 6=0.5 M 8=0.5 Ø 4=0.7 | Ø 5=0.4 Ø 4=0.7 | Ø 5=0.5 Ø 6=0.5 M 6=0.8 | M 8=0.5 M 6=0.8 | M 8=0.5 * Так
325 грн
GN 249.1-8-3,5 3.5 2 8 * 10 M 8=0.8 M 10=0.8 Ø 6=0.7 Ø 6=0.8 Ø 8=1.5 M 10=0.8 M 10=1 * Під замовлення Під замовлення
345 грн
Характеристики

Сталь

загартована відшліфована сталь

особливості та сфери застосування

Кулькові кнопки GN 249.1 в основному використовуються з пружинними фіксаторами, коли потрібне довговічне та точне позиціонування.

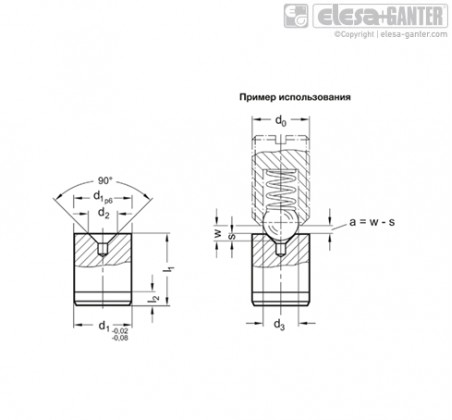

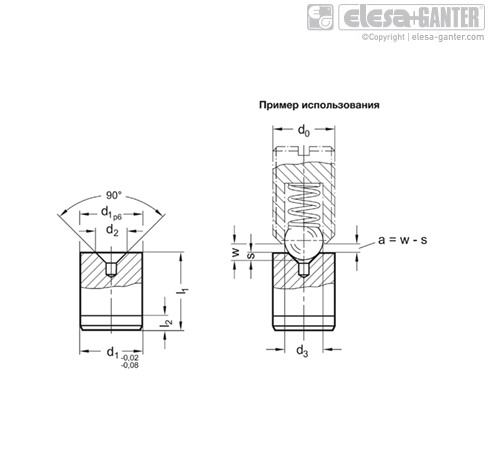

Для досягнення оптимальної фіксації пружинних фіксаторів забороняється перевищувати максимальну відстань між кульковою кнопкою і пружинним фіксатором. Максимальна відстань a розраховується виходячи з різниці між стисненням w обраного фіксатора та глибиною виїмки s кульки у поглибленні.

Дані кулькові кнопки особливо рекомендуються для використання зі пружинними фіксаторами при підвищених навантаженнях на пружину.
