Бокові упорні амортизатори з різьбленням квадрат GN 713

Друк

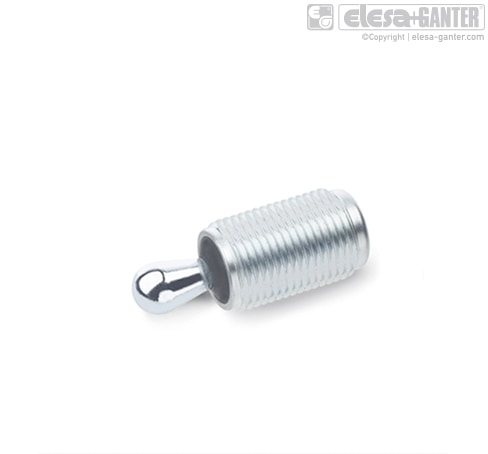

Бокові упорні амортизатори з різьбленням квадрат GN 713 – фото 1
Бокові упорні амортизатори з різьбленням квадрат GN 713 – фото 2
Бокові упорні амортизатори з різьбленням квадрат GN 713 – фото 1
Бокові упорні амортизатори з різьбленням квадрат GN 713 – фото 2

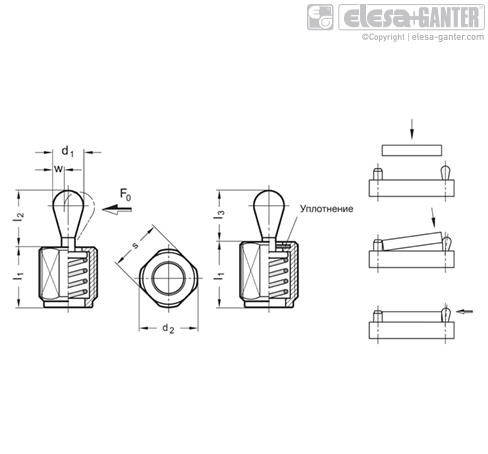

Бокові упорні амортизатори з різьбленням квадрат GN 713 – Креслення 1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 713 Оцинкування вороніння, мале/середнє/велике тягове зусилля, з каучуковим ущільненням/без
Артікул a1 w a2 d1 d2 k l2 s l3 Кодовий номер монтажного приладу x1 x2 Бокова тяга F0 в Н≈при l2 В наявності Ціна
GN 713-10-100-18-SA M 18 x 1.5 16 5 10 18 10.7 2x45° 16 16.7 2.7 3.2 3.4 100 Під замовлення Під замовлення
Запросити ціну
GN 713-10-100-18-SB M 18 x 1.5 16 5 10 18 10.7 2x45° 16 16.7 2.7 3.2 3.4 100 Так
682 грн
Детальніше
GN 713-10-100-31,5-SA M 18 x 1.5 16 5 10 31.5 10.7 2x45° 16 16.7 2.7 3.2 3.4 100 Під замовлення Під замовлення
Запросити ціну
GN 713-10-100-31,5-SB M 18 x 1.5 16 5 10 31.5 10.7 2x45° 16 16.7 2.7 3.2 3.4 100 Так
735 грн
Детальніше
GN 713-10-100-45-SA M 18 x 1.5 16 5 10 45* 10.7 2x45° 16 16.7 2.7 3.2 3.4 100 Під замовлення Під замовлення
Запросити ціну
GN 713-10-100-45-SB M 18 x 1.5 16 5 10 45* 10.7 2x45° 16 16.7 2.7 3.2 3.4 100 Під замовлення Під замовлення
Запросити ціну
GN 713-10-200-18-SA M 18 x 1.5 16 5 10 18 10.7 2x45° 16 16.7 2.7 3.2 3.4 200 Під замовлення Під замовлення
Запросити ціну
GN 713-10-200-18-SB M 18 x 1.5 16 5 10 18 10.7 2x45° 16 16.7 2.7 3.2 3.4 200 Так
682 грн
Детальніше
GN 713-10-200-31,5-SA M 18 x 1.5 16 5 10 31.5 10.7 2x45° 16 16.7 2.7 3.2 3.4 200 Під замовлення Під замовлення
Запросити ціну
GN 713-10-200-31,5-SB M 18 x 1.5 16 5 10 31.5 10.7 2x45° 16 16.7 2.7 3.2 3.4 200 Під замовлення Під замовлення
735 грн
Детальніше
GN 713-10-200-45-SA M 18 x 1.5 16 5 10 45* 10.7 2x45° 16 16.7 2.7 3.2 3.4 200 Під замовлення Під замовлення
Запросити ціну
GN 713-10-200-45-SB M 18 x 1.5 16 5 10 45* 10.7 2x45° 16 16.7 2.7 3.2 3.4 200 Під замовлення Під замовлення
Запросити ціну
GN 713-10-300-18-SA M 18 x 1.5 16 5 10 18 10.7 2x45° 16 16.7 2.7 3.2 3.4 300 Під замовлення Під замовлення
Запросити ціну
GN 713-10-300-18-SB M 18 x 1.5 16 5 10 18 10.7 2x45° 16 16.7 2.7 3.2 3.4 300 Так
682 грн
Детальніше
GN 713-10-300-31,5-SA M 18 x 1.5 16 5 10 31.5 10.7 2x45° 16 16.7 2.7 3.2 3.4 300 Під замовлення Під замовлення
Запросити ціну
GN 713-10-300-31,5-SB M 18 x 1.5 16 5 10 31.5 10.7 2x45° 16 16.7 2.7 3.2 3.4 300 Так
735 грн
Детальніше
GN 713-10-300-45-SA M 18 x 1.5 16 5 10 45* 10.7 2x45° 16 16.7 2.7 3.2 3.4 300 Під замовлення Під замовлення
Запросити ціну
GN 713-10-300-45-SB M 18 x 1.5 16 5 10 45* 10.7 2x45° 16 16.7 2.7 3.2 3.4 300 Під замовлення Під замовлення
Запросити ціну
GN 713-5-100-11,5-SA M 12 10 2.5 5 11.5 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 100 Під замовлення Під замовлення
Запросити ціну
GN 713-5-100-11,5-SB M 12 10 2.5 5 11.5 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 100 Так
622 грн
Детальніше
GN 713-5-100-19-SA M 12 10 2.5 5 19 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 100 Під замовлення Під замовлення
Запросити ціну
GN 713-5-100-19-SB M 12 10 2.5 5 19 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 100 Так
649 грн
Детальніше
GN 713-5-100-26,5-SA M 12 10 2.5 5 26.5* 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 100 Під замовлення Під замовлення
Запросити ціну
GN 713-5-100-26,5-SB M 12 10 2.5 5 26.5* 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 100 Під замовлення Під замовлення
Запросити ціну
GN 713-5-20-11,5-SA M 12 10 2.5 5 11.5 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 20 Так
543 грн
Детальніше
GN 713-5-20-11,5-SB M 12 10 2.5 5 11.5 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 20 Так
622 грн
Детальніше
GN 713-5-20-19-SA M 12 10 2.5 5 19 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 20 Під замовлення Під замовлення
Запросити ціну
GN 713-5-20-19-SB M 12 10 2.5 5 19 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 20 Так
649 грн
Детальніше
GN 713-5-20-26,5-SA M 12 10 2.5 5 26.5* 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 20 Під замовлення Під замовлення
600 грн
Детальніше
GN 713-5-20-26,5-SB M 12 10 2.5 5 26.5* 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 20 Під замовлення Під замовлення
668 грн
Детальніше
GN 713-5-50-11,5-SA M 12 10 2.5 5 11.5 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 50 Під замовлення Під замовлення
Запросити ціну
GN 713-5-50-11,5-SB M 12 10 2.5 5 11.5 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 50 Так
622 грн
Детальніше
GN 713-5-50-19-SA M 12 10 2.5 5 19 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 50 Під замовлення Під замовлення
Запросити ціну
GN 713-5-50-19-SB M 12 10 2.5 5 19 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 50 Під замовлення Під замовлення
649 грн
Детальніше
GN 713-5-50-26,5-SA M 12 10 2.5 5 26.5* 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 50 Під замовлення Під замовлення
Запросити ціну
GN 713-5-50-26,5-SB M 12 10 2.5 5 26.5* 5.7 1.5x45° 6 6.7 1.3 1.6 1.7 50 Під замовлення Під замовлення
Запросити ціну
GN 713-6-150-11,5-SA M 12 10 3 6 11.5 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 150 Під замовлення Під замовлення
Запросити ціну
GN 713-6-150-11,5-SB M 12 10 3 6 11.5 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 150 Так
649 грн
Детальніше
GN 713-6-150-19-SA M 12 10 3 6 19 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 150 Під замовлення Під замовлення
Запросити ціну
GN 713-6-150-19-SB M 12 10 3 6 19 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 150 Так
675 грн
Детальніше
GN 713-6-150-26,5-SA M 12 10 3 6 26.5* 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 150 Під замовлення Під замовлення
Запросити ціну
GN 713-6-150-26,5-SB M 12 10 3 6 26.5* 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 150 Під замовлення Під замовлення
Запросити ціну
GN 713-6-40-11,5-SA M 12 10 3 6 11.5 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 40 Під замовлення Під замовлення
571 грн
Детальніше
GN 713-6-40-11,5-SB M 12 10 3 6 11.5 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 40 Так
649 грн
Детальніше
GN 713-6-40-19-SA M 12 10 3 6 19 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 40 Під замовлення Під замовлення
Запросити ціну
GN 713-6-40-19-SB M 12 10 3 6 19 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 40 Так
675 грн
Детальніше
GN 713-6-40-26,5-SA M 12 10 3 6 26.5* 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 40 Під замовлення Під замовлення
Запросити ціну
GN 713-6-40-26,5-SB M 12 10 3 6 26.5* 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 40 Так
703 грн
Детальніше
GN 713-6-75-11,5-SA M 12 10 3 6 11.5 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 75 Під замовлення Під замовлення
Запросити ціну
GN 713-6-75-11,5-SB M 12 10 3 6 11.5 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 75 Так
649 грн
Детальніше
GN 713-6-75-19-SA M 12 10 3 6 19 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 75 Під замовлення Під замовлення
Запросити ціну
GN 713-6-75-19-SB M 12 10 3 6 19 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 75 Так
675 грн
Детальніше
GN 713-6-75-26,5-SA M 12 10 3 6 26.5* 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 75 Під замовлення Під замовлення
Запросити ціну
GN 713-6-75-26,5-SB M 12 10 3 6 26.5* 7.7 1.5x45° 10 10,7 1.4 1.8 1.9 75 Під замовлення Під замовлення
Запросити ціну
Характеристики

Типи
Тип SB: упорний штифт із сталі, з ущільненням
Тип SA: упорний штифт із сталі, без ущільнення
* як правило, відсутня на складі, для оформлення замовлення встановлено мінімальну кількість
Корпус із вуглецевої сталі
гальванічно оцинкована з блакитною пасивацією
Завзятий штифт із загартованої сталі
гальванічно оцинкована з блакитною пасивацією
Умовні позначення для нажимної пружини
Мале тягове зусилля: сірий колір
Середнє тягове зусилля: чорний колір
Велике тягове зусилля: сріблястий колір
Гумове ущільнення
NBR (нітрильний каучук)

особливості та сфери застосування

Бічні упорні штифти GN 713 є універсальними та практичними елементами для утримання, розташування та затиску заготовок.

Вони виключають дорогі альтернативи, є компактними та простими в установці. Частина упорного штифта, що виступає, може регулюватися за допомогою різьбового корпусу.

В наявності Інструмент для простого монтажу GN 713.1

Технічні та монтажні інструкції

w = переміщення штифта

F = бічна тяга в ньютонах

початкова тяга = F0

кінцева тяга = 1,1 x F0

a2 – a1 = діапазон розмірів затискання, що затискається

x = відстань від центральної осі до точки тяги w2

x1 для верхньої точки тяги (a1)

x2 для нижньої точки тяги (a2)

l0 = відстань від кінцевого упору до отвору завзятої втулки

l0 = lm + x

lm = середня довжина заготівлі lmax. + lmin./2

У контактних точках (висота заготовки) між a1 та

a2 як x необхідно використовувати значення, що лежить у межах від x1 і

x2 (інтерполяція).



З урахуванням вищезазначених значень повне переміщення бокового завзятого штифта буде відповідати допуску заготовки.



Для встановлення бічних упорних штифтів рекомендується монтажний інструмент GN 715.1 або ключ GN 713.1.



Ексцентрикові втулки GN 715.2 є допоміжними інструментами для GN 714/GN 715


Найменування продукції
Телефон
Електронна адреса
Повідомлення
Залиште відгук про товар!
  • Тип SB: упорний штифт із сталі, з ущільненням
  • Тип SA: упорний штифт із сталі, без ущільнення (на окреме замовлення)
Ці вироби так само можуть вас зацікавити
