Пружинні упорні елементи універсальної фіксації GN 513

Друк

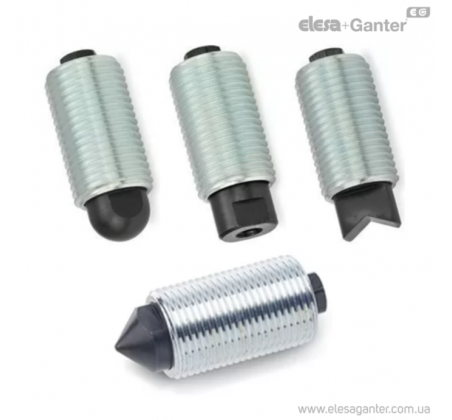

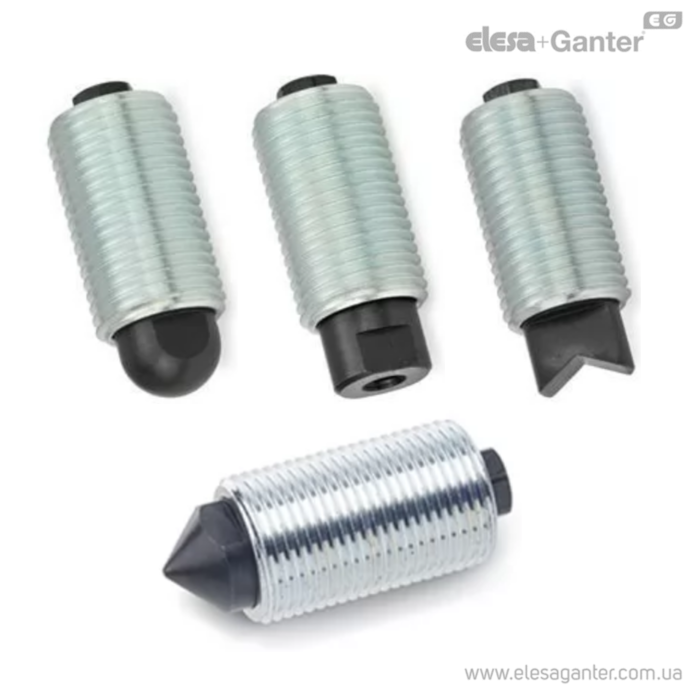

Пружинні упорні елементи універсальної фіксації GN 513 – фото 1

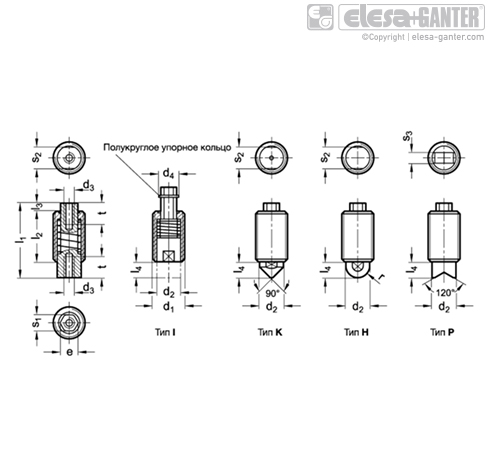

Пружинні упорні елементи універсальної фіксації GN 513 – Креслення 1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 513 Наконечник сталь у формах напівсфери/призми/загострений/з внутрішнім отвором різьбовим під насадку, корпус оцинковка
Артікул s1 d1 s2 d2 e l1 s3 d3 l2 d4 l3 l4 t min r Пружинная нагрузкав Н ≈начальная Пружинная нагрузка в Н ≈конечная В наявності Ціна
GN 513-M12x1,5-H-1 6 M 12 x 1.5 8 9 6.5 28 - M 4 19 7.6 3 6 - 4.5 16 35 Так
406 грн
Детальніше
GN 513-M12x1,5-H-2 6 M 12 x 1.5 8 9 6.5 28 - M 4 19 7.6 3 6 - 4.5 18 56 Так
406 грн
Детальніше
GN 513-M12x1,5-I-1 6 M 12 x 1.5 8 9 6.5 28 - M 4 19 7.6 3 6 8 - 16 35 Так
419 грн
Детальніше
GN 513-M12x1,5-I-2 6 M 12 x 1.5 8 9 6.5 28 - M 4 19 7.6 3 6 8 - 18 56 Так
419 грн
Детальніше
GN 513-M12x1,5-K-1 6 M 12 x 1.5 8 9 6.5 28 - M 4 19 7.6 3 6 8 - 16 35 Так
405 грн
Детальніше
GN 513-M12x1,5-K-2 6 M 12 x 1.5 8 9 6.5 28 - M 4 19 7.6 3 6 8 - 18 56 Так
405 грн
Детальніше
GN 513-M12x1,5-P-1 6 M 12 x 1.5 - 9 6.5 28 4 M 4 19 7.6 3 6 8 - 16 35 Так
529 грн
Детальніше
GN 513-M12x1,5-P-2 6 M 12 x 1.5 - 9 6.5 28 4 M 4 19 7.6 3 6 8 - 18 56 Під замовлення Під замовлення
529 грн
Детальніше
GN 513-M16x1,5-H-1 7 M 16 x 1.5 10 12 7.8 38 - M 5 27 8.8 3 8 - 6 25 71 Так
552 грн
Детальніше
GN 513-M16x1,5-H-2 7 M 16 x 1.5 10 12 7.8 38 - M 5 27 8.8 3 8 - 6 45 125 Так
552 грн
Детальніше
GN 513-M16x1,5-I-1 7 M 16 x 1.5 10 12 7.8 38 - M 5 27 8.8 3 8 10 - 25 71 Так
552 грн
Детальніше
GN 513-M16x1,5-I-2 7 M 16 x 1.5 10 12 7.8 38 - M 5 27 8.8 3 8 10 - 45 125 Так
552 грн
Детальніше
GN 513-M16x1,5-K-1 7 M 16 x 1.5 10 12 7.8 38 - M 5 27 8.8 3 8 10 - 25 71 Так
530 грн
Детальніше
GN 513-M16x1,5-K-2 7 M 16 x 1.5 10 12 7.8 38 - M 5 27 8.8 3 8 10 - 45 125 Під замовлення Під замовлення
530 грн
Детальніше
GN 513-M16x1,5-P-1 7 M 16 x 1.5 - 12 7.8 38 6 M 5 27 8.8 3 8 10 - 25 71 Так
789 грн
Детальніше
GN 513-M16x1,5-P-2 7 M 16 x 1.5 - 12 7.8 38 6 M 5 27 8.8 3 8 10 - 45 125 Під замовлення Під замовлення
789 грн
Детальніше
GN 513-M20x1,5-H-1 9 M 20 x 1.5 12 14.5 10 47 - M 6 33 11.4 4 10 - 7.2 40 130 Так
609 грн
Детальніше
GN 513-M20x1,5-H-2 9 M 20 x 1.5 12 14.5 10 47 - M 6 33 11.4 4 10 - 7.2 65 200 Так
609 грн
Детальніше
GN 513-M20x1,5-I-1 9 M 20 x 1.5 12 14.5 10 47 - M 6 33 11.4 4 10 12 - 40 130 Так
634 грн
Детальніше
GN 513-M20x1,5-I-2 9 M 20 x 1.5 12 14.5 10 47 - M 6 33 11.4 4 10 12 - 65 200 Так
634 грн
Детальніше
GN 513-M20x1,5-K-1 9 M 20 x 1,5 12 14.5 10 47 - M 6 33 11.4 4 10 12 - 40 130 Так
649 грн
Детальніше
GN 513-M20x1,5-K-2 9 M 20 x 1,5 12 14.5 10 47 - M 6 33 11.4 4 10 12 - 65 200 Так
649 грн
Детальніше
GN 513-M20x1,5-P-1 9 M 20 x 1.5 - 14.5 10 47 8 M 6 33 11.4 4 10 12 - 40 130 Під замовлення Під замовлення
717 грн
Детальніше
GN 513-M20x1,5-P-2 9 M 20 x 1.5 - 14.5 10 47 8 M 6 33 11.4 4 10 12 - 65 200 Так
717 грн
Детальніше
Характеристики

Тип
Тип I: з внутрішнім різьбленням
Тип K: загострена носова частина
Тип H: напівсферичний, сталь
Тип P: призматичний (120 °)
Артикул
Варіант виконання 1: стандартне навантаження пружини
Варіант виконання 2: підвищене навантаження пружини
Сталь
Різьбова муфта
оцинкована сталь, пасерована
Пружинна засувка
корпус: загартована сталь, чорніння
Стандартне навантаження пружини:
дугоподібне (серповидне) кільце
фосфатування (антрацит)
Підвищене навантаження пружини:
дугоподібне (серповидне) кільце
сталь оцинкована пасивація

особливості та сфери застосування

Пружинні елементи GN 513 є універсальними манометричними елементами, що використовуються як упори, настановні пристрої або затискні пристрої, що використовують силу пружини. Носова частина із навантаженням від пружини використовується для натискно-витяжних дій. Крім того, пружинний носик не може обертатися.

На кінці, що натягується, внутрішнє різьблення чіпляється за тяговий стрижень або робочу ручку.

Тип I з внутрішнім різьбленням на кінці, що виштовхується, може бути забезпечений спеціальним носиком плунжера під потреби замовника.

Пружинний елемент може бути ввинчений в різьблення на шестиграннику на кінці, що натягується, або на площинах для гайкового ключа на виштовхуваному кінці плунжера.

Найменування продукції
Телефон
Електронна адреса
Повідомлення
Залиште відгук про товар!
  • Тип I: втулка з внутрішнім різьбленням
  • Тип K: загострена носова частина
  • Тип H: напівсферичний наконечник
  • Тип P: призматичний (120 °)
  • Варіант 1: стандартне навантаження пружини
  • Варіант 2: підвищене навантаження пружини
