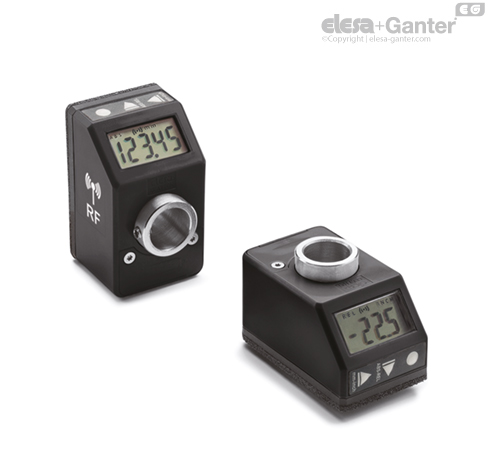

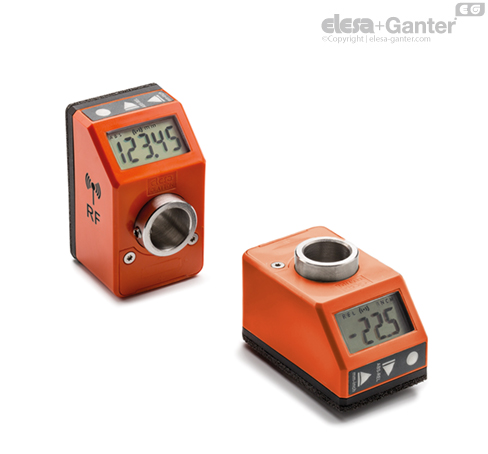

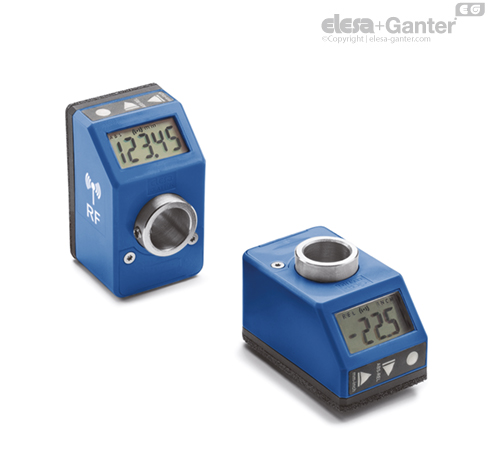

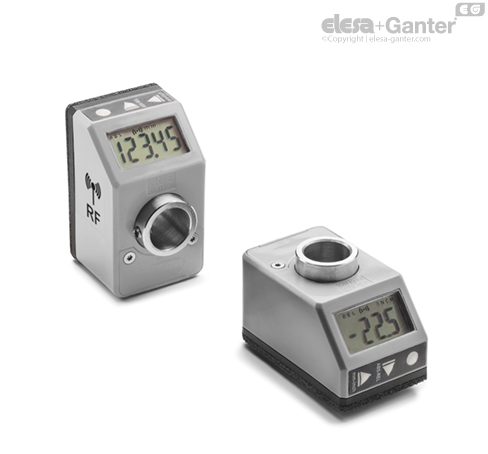

Електронні 5-розрядні лічильники оборотів з радіочастотним каналом передачі даних DD51-E-RF

Індикатори положення DD51-E-RF з живленням від батареї можуть використовуватися при проходженні через вали в будь-якому положенні для забезпечення зчитування абсолютного або інкрементного позиціонування компонента машинного обладнання.

5-значний дисплей висотою 8,0 мм забезпечує чудову чіткість показань навіть на відстані та з різних кутів огляду.

Вікно із прозорого технополімеру захищає РК-дисплей від випадкових ударів.

Високий ступінь захисту, IP65 або IP67, робить індикатор придатним для видів застосувань, де потрібно часто мити, навіть з інтенсивними струменями води.

Виріб не підходить для використання під час безперервного повного або часткового занурення.

У робочому режимі за допомогою 3 функціональних клавіш можна вибрати режим відносного або абсолютного виміру, одиниці виміру (мм, дюйми або градуси), скинути абсолютний лічильник або завантажити задане вихідне значення та задане зміщення.

У режимі програмування за допомогою 3 функціональних клавіш можна запрограмувати зчитування після одного обороту валу, напрямок обертання, розташування дисплея, роздільна здатність (кількість десяткових знаків, що відображаються), вихідне значення і значення зсуву, макс. частоту обертання і встановити функції клавіш поряд з різними можливостями.

Термін служби вбудованої батареї складає 1,5 року. На дисплеї з'являється певний символ, коли батарею потрібно замінити. Замінювати батарею легко шляхом зняття передньої кришки (мал. 1) без необхідності демонтажу індикатора з приводу валу і втрати параметрів конфігурації.

Додаткова технічна інформація: Інструкції з експлуатації.



Індикатори DD51-E-RF (запатентовані компанією Elesa) підключені до блоку управління UC-RF з радіочастотного зв'язку, що є бездротовою системою для швидкого позиціонування деталей машинного обладнання (рис. 2).

Бездротове з'єднання забезпечує:

зчитування поточного становища;

встановлення цільового становища;

налаштування всіх робочих параметрів.

Мережа радіочастотної системи забезпечує безпроблемне співіснування різних машин в одному просторі без створення взаємних перешкод.

Ця система зокрема підходить для обладнання, в якому потрібно часто змінювати деталі різних типів, забезпечуючи правильне налаштування заданого / поточного положення деталей машинного обладнання; крім того, у цьому процесі передбачено систему безпеки. Якщо будь-який індикатор DD51-E-RF не встановлений у задане положення, ПЛК не запустить цикл виробництва на машинному устаткуванні, що дозволить виключити складність у виробничому процесі.

Швидкий та простий монтаж системи не вимагає використання кабелів між блоком керування та індикаторами.

Додаткова технічна інформація: Інструкції з експлуатації.

(1) Див. інструкцію із застосування.

(2) За замовчуванням: 600 об/хв.

Вища частота обертання 600 об/хв може підтримуватись протягом коротких періодів часу.

Максимальне значення швидкості, кількість приводів та частота передач впливають на термін служби батареї.

Термін служби батареї залежить від умов експлуатації (налаштування, температура...). Вказане значення є приблизним для температурних умов > 20 °C та <30 °C, а також є за замовчуванням. Більш того, це значення відноситься до стану пристрою в момент відвантаження із заводу Elesa. Тривалий період зберігання необхідно обов'язково враховувати для розрахунку терміну служби батареї, коли пристрій вводиться в експлуатацію.

• MDX-51: ручка керування.
• RB51-SST: перехідні втулки.
• BSA51-E: монтажні основи
