Обтискні кільця розрізні фіксації на валу GN 707.2-AL

Друк

GN 707.2

Розрізні настановчі кільця

Спечена сталь, вороніння

GN 707.2-AL

Обтискні кільця розрізні фіксації на валу

Алюміній

GN 707.2-NI

Кільцеві фіксатори для труб

Нержавіюча сталь

GN 707.2-A4

Обтиск трубний кільцевий морського виконання

Нержавіюча сталь високостійка

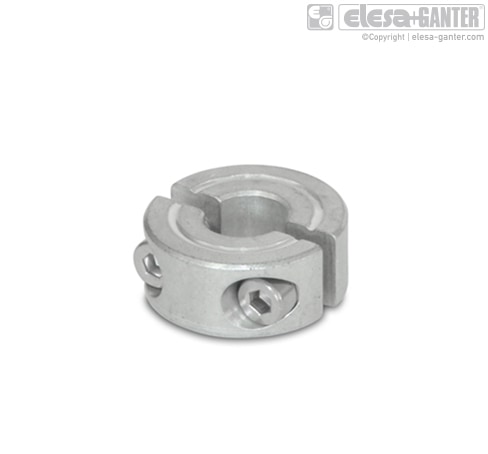

Обтискні кільця розрізні фіксації на валу GN 707.2-AL – фото 1

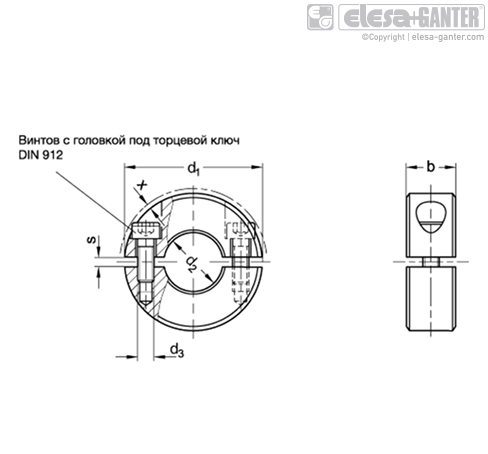

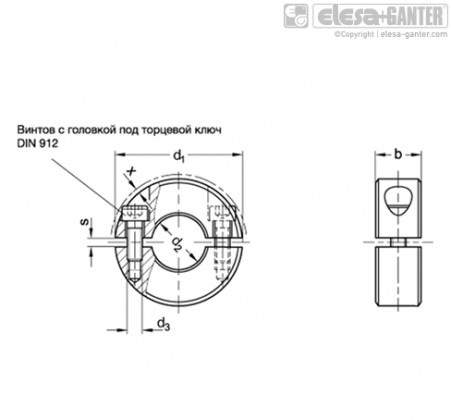

Обтискні кільця розрізні фіксації на валу GN 707.2-AL – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 707.2-AL Алюміній

Артікул
Артікул	d₂ H₁₀ Реком доп штифта h₁₁	b ±₀.₂	d₁	x ≈ max возв рiзьб ковпачка	d₃	s	Регулируемый рычаг управления для d₃	В наявності	Ціна
GN 707.2-20-B6-AL	B 6	9	20	1.2	M 3	2.1	-	Так	637 грн	Детальніше
GN 707.2-20-B6-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 6 b ±₀.₂ 9 d₁ 20 x ≈ max возв рiзьб ковпачка 1.2 d₃ M 3 s 2.1 Регулируемый рычаг управления для d₃ - 637 грн Так До кошику
GN 707.2-22-B8-AL	B 8	9	22	1	M 3	2.1	-	Так	637 грн	Детальніше
GN 707.2-22-B8-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 8 b ±₀.₂ 9 d₁ 22 x ≈ max возв рiзьб ковпачка 1 d₃ M 3 s 2.1 Регулируемый рычаг управления для d₃ - 637 грн Так До кошику
GN 707.2-26-B10-AL	B 10	11	26	1.6	M 4	2.1	-	Так	665 грн	Детальніше
GN 707.2-26-B10-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 10 b ±₀.₂ 11 d₁ 26 x ≈ max возв рiзьб ковпачка 1.6 d₃ M 4 s 2.1 Регулируемый рычаг управления для d₃ - 665 грн Так До кошику
GN 707.2-30-B12-AL	B 12	11	30	0.7	M 4	2.1	GN 311-30-M4-12-SW	Так	673 грн	Детальніше
GN 707.2-30-B12-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 12 b ±₀.₂ 11 d₁ 30 x ≈ max возв рiзьб ковпачка 0.7 d₃ M 4 s 2.1 Регулируемый рычаг управления для d₃ GN 311-30-M4-12-SW 673 грн Так До кошику
GN 707.2-32-B14-AL	B 14	11	32	0.7	M 4	2.1	GN 311-30-M4-12-SW	Так	684 грн	Детальніше
GN 707.2-32-B14-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 14 b ±₀.₂ 11 d₁ 32 x ≈ max возв рiзьб ковпачка 0.7 d₃ M 4 s 2.1 Регулируемый рычаг управления для d₃ GN 311-30-M4-12-SW 684 грн Так До кошику
GN 707.2-36-B15-AL	B 15	13	36	1.4	M 5	2.1	GN 311-30-M5-13-SW	Так	716 грн	Детальніше
GN 707.2-36-B15-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 15 b ±₀.₂ 13 d₁ 36 x ≈ max возв рiзьб ковпачка 1.4 d₃ M 5 s 2.1 Регулируемый рычаг управления для d₃ GN 311-30-M5-13-SW 716 грн Так До кошику
GN 707.2-36-B16-AL	B 16	13	36	1.4	M 5	2.1	GN 311-30-M5-13-SW	Так	727 грн	Детальніше
GN 707.2-36-B16-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 16 b ±₀.₂ 13 d₁ 36 x ≈ max возв рiзьб ковпачка 1.4 d₃ M 5 s 2.1 Регулируемый рычаг управления для d₃ GN 311-30-M5-13-SW 727 грн Так До кошику
GN 707.2-42-B18-AL	B 18	15	42	0.6	M 5	3	GN 311-30-M5-15-SW	Так	846 грн	Детальніше
GN 707.2-42-B18-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 18 b ±₀.₂ 15 d₁ 42 x ≈ max возв рiзьб ковпачка 0.6 d₃ M 5 s 3 Регулируемый рычаг управления для d₃ GN 311-30-M5-15-SW 846 грн Так До кошику
GN 707.2-42-B20-AL	B 20	15	42	0.6	M 5	3	GN 311-30-M5-15-SW	Так	842 грн	Детальніше
GN 707.2-42-B20-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 20 b ±₀.₂ 15 d₁ 42 x ≈ max возв рiзьб ковпачка 0.6 d₃ M 5 s 3 Регулируемый рычаг управления для d₃ GN 311-30-M5-15-SW 842 грн Так До кошику
GN 707.2-48-B22-AL	B 22	15	48	0	M 5	3	GN 311-45-M5-16-SW	Під замовлення	898 грн	Детальніше
GN 707.2-48-B22-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 22 b ±₀.₂ 15 d₁ 48 x ≈ max возв рiзьб ковпачка 0 d₃ M 5 s 3 Регулируемый рычаг управления для d₃ GN 311-45-M5-16-SW 898 грн Під замовлення До кошику
GN 707.2-48-B25-AL	B 25	15	48	0	M 5	3	GN 311-45-M5-16-SW	Так	891 грн	Детальніше
GN 707.2-48-B25-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 25 b ±₀.₂ 15 d₁ 48 x ≈ max возв рiзьб ковпачка 0 d₃ M 5 s 3 Регулируемый рычаг управления для d₃ GN 311-45-M5-16-SW 891 грн Так До кошику
GN 707.2-55-B28-AL	B 28	15	55	0.5	M 6	3	GN 311-45-M6-18-SW	Так	986 грн	Детальніше
GN 707.2-55-B28-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 28 b ±₀.₂ 15 d₁ 55 x ≈ max возв рiзьб ковпачка 0.5 d₃ M 6 s 3 Регулируемый рычаг управления для d₃ GN 311-45-M6-18-SW 986 грн Так До кошику
GN 707.2-55-B30-AL	B 30	15	55	0.5	M 6	3	GN 311-45-M6-18-SW	Під замовлення	989 грн	Детальніше
GN 707.2-55-B30-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 30 b ±₀.₂ 15 d₁ 55 x ≈ max возв рiзьб ковпачка 0.5 d₃ M 6 s 3 Регулируемый рычаг управления для d₃ GN 311-45-M6-18-SW 989 грн Під замовлення До кошику
GN 707.2-60-B32-AL	B 32	15	60	0.4	M 6	4	GN 311-45-M6-19-SW	Так	1063 грн	Детальніше
GN 707.2-60-B32-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 32 b ±₀.₂ 15 d₁ 60 x ≈ max возв рiзьб ковпачка 0.4 d₃ M 6 s 4 Регулируемый рычаг управления для d₃ GN 311-45-M6-19-SW 1063 грн Так До кошику
GN 707.2-60-B35-AL	B 35	15	60	0.4	M 6	4	GN 311-45-M6-19-SW	Так	1081 грн	Детальніше
GN 707.2-60-B35-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 35 b ±₀.₂ 15 d₁ 60 x ≈ max возв рiзьб ковпачка 0.4 d₃ M 6 s 4 Регулируемый рычаг управления для d₃ GN 311-45-M6-19-SW 1081 грн Так До кошику
GN 707.2-65-B40-AL	B 40	15	65	0.5	M 6	4	GN 311-45-M6-20-SW	Так	1067 грн	Детальніше
GN 707.2-65-B40-AL Характеристики: d₂ H₁₀ Реком доп штифта h₁₁ B 40 b ±₀.₂ 15 d₁ 65 x ≈ max возв рiзьб ковпачка 0.5 d₃ M 6 s 4 Регулируемый рычаг управления для d₃ GN 311-45-M6-20-SW 1067 грн Так До кошику

Характеристики

Варіант виконання з алюмінію AL
відшліфований
Гвинт із головкою під торцевий ключ DIN 912-A2

особливості та сфери застосування

Розрізні кільця GN 707.2 використовуються, коли останній не може бути насаджений на вал.

Для розміру d1 = 20 до 36 d3 – наскрізний отвір; починаючи з d1 = 42 d3 - різьбовий глухий отвір.

Ці настановні кільця служать не тільки як упор, але також можуть бути використані для кріплення або запуску інших компонентів, наприклад кінцевих вимикачів.
