Зубчасті фіксатори кута повороту GN 187.4-NI

Друк

GN 187.4

Зубчасті стопорні пластини

Сталь чорніння під різні кріплення

GN 187.4-NI

Зубчасті фіксатори кута повороту

Нержавіюча сталь, під різні кріплення

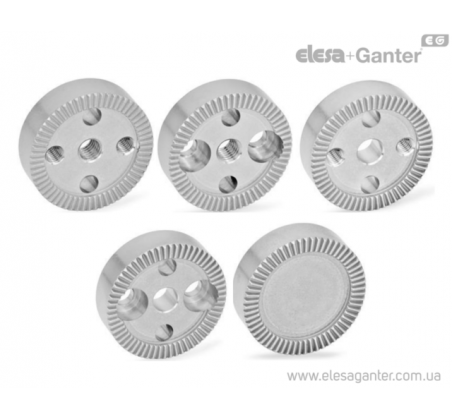

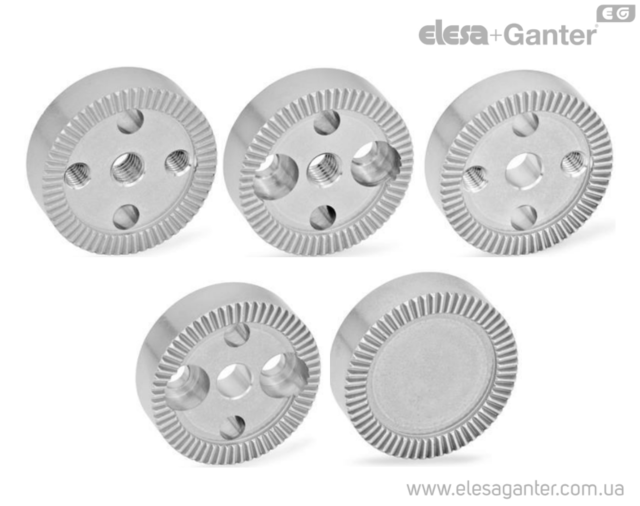

Зубчасті фіксатори кута повороту GN 187.4-NI – фото 1

Зубчасті фіксатори кута повороту GN 187.4-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 187.4-NI Нержавіюча сталь, під різні кріплення

Артікул
Артікул	z	d₁	d₂	d₃	h₂	m₁	d₄	d₅	m₂	w min	h₁ ±₀.₀₉ Серед зубцiв	d₆	d₇	В наявності	Ціна
GN 187.4-22-48-A-NI	48	22	15.5	M 4	13	12	-	3.2	12	0.6	6.5	-	3	Під замовлення	1094 грн	Детальніше
GN 187.4-22-48-A-NI Характеристики: z 48 d₁ 22 d₂ 15.5 d₃ M 4 h₂ 13 m₁ 12 d₄ - d₅ 3.2 m₂ 12 w min 0.6 h₁ ±₀.₀₉ Серед зубцiв 6.5 d₆ - d₇ 3 1094 грн Під замовлення До кошику
GN 187.4-22-48-B-NI	48	22	15.5	-	13	12	4.2	3.2	12	0.6	6.5	-	3	Так	1021 грн	Детальніше
GN 187.4-22-48-B-NI Характеристики: z 48 d₁ 22 d₂ 15.5 d₃ - h₂ 13 m₁ 12 d₄ 4.2 d₅ 3.2 m₂ 12 w min 0.6 h₁ ±₀.₀₉ Серед зубцiв 6.5 d₆ - d₇ 3 1021 грн Так До кошику
GN 187.4-22-48-C-NI	48	22	15.5	M 4	13	12	-	-	12	0.6	6.5	M 3	3	Під замовлення	1094 грн	Детальніше
GN 187.4-22-48-C-NI Характеристики: z 48 d₁ 22 d₂ 15.5 d₃ M 4 h₂ 13 m₁ 12 d₄ - d₅ - m₂ 12 w min 0.6 h₁ ±₀.₀₉ Серед зубцiв 6.5 d₆ M 3 d₇ 3 1094 грн Під замовлення До кошику
GN 187.4-22-48-D-NI	48	22	15.5	-	13	12	4.2	-	12	0.6	6.5	M 3	3	Під замовлення	1094 грн	Детальніше
GN 187.4-22-48-D-NI Характеристики: z 48 d₁ 22 d₂ 15.5 d₃ - h₂ 13 m₁ 12 d₄ 4.2 d₅ - m₂ 12 w min 0.6 h₁ ±₀.₀₉ Серед зубцiв 6.5 d₆ M 3 d₇ 3 1094 грн Під замовлення До кошику
GN 187.4-22-48-E-NI	48	22	15.5	-	13	12	4.2	-	12	0.6	6.5	-	-	Під замовлення	575 грн	Детальніше
GN 187.4-22-48-E-NI Характеристики: z 48 d₁ 22 d₂ 15.5 d₃ - h₂ 13 m₁ 12 d₄ 4.2 d₅ - m₂ 12 w min 0.6 h₁ ±₀.₀₉ Серед зубцiв 6.5 d₆ - d₇ - 575 грн Під замовлення До кошику
GN 187.4-22-60-A-NI	60	22	15.5	M 4	13	12	-	3.2	12	0.6	6.5	-	3	Так	1138 грн	Детальніше
GN 187.4-22-60-A-NI Характеристики: z 60 d₁ 22 d₂ 15.5 d₃ M 4 h₂ 13 m₁ 12 d₄ - d₅ 3.2 m₂ 12 w min 0.6 h₁ ±₀.₀₉ Серед зубцiв 6.5 d₆ - d₇ 3 1138 грн Так До кошику
GN 187.4-22-60-B-NI	60	22	15.5	-	13	12	4.2	3.2	12	0.6	6.5	-	3	Під замовлення	1066 грн	Детальніше
GN 187.4-22-60-B-NI Характеристики: z 60 d₁ 22 d₂ 15.5 d₃ - h₂ 13 m₁ 12 d₄ 4.2 d₅ 3.2 m₂ 12 w min 0.6 h₁ ±₀.₀₉ Серед зубцiв 6.5 d₆ - d₇ 3 1066 грн Під замовлення До кошику
GN 187.4-22-60-C-NI	60	22	15.5	M 4	13	12	-	-	12	0.6	6.5	M 3	3	Так	1138 грн	Детальніше
GN 187.4-22-60-C-NI Характеристики: z 60 d₁ 22 d₂ 15.5 d₃ M 4 h₂ 13 m₁ 12 d₄ - d₅ - m₂ 12 w min 0.6 h₁ ±₀.₀₉ Серед зубцiв 6.5 d₆ M 3 d₇ 3 1138 грн Так До кошику
GN 187.4-22-60-D-NI	60	22	15.5	-	13	12	4.2	-	12	0.6	6.5	M 3	3	Так	1138 грн	Детальніше
GN 187.4-22-60-D-NI Характеристики: z 60 d₁ 22 d₂ 15.5 d₃ - h₂ 13 m₁ 12 d₄ 4.2 d₅ - m₂ 12 w min 0.6 h₁ ±₀.₀₉ Серед зубцiв 6.5 d₆ M 3 d₇ 3 1138 грн Так До кошику
GN 187.4-22-60-E-NI	60	22	15.5	-	13	12	4.2	-	12	0.6	6.5	-	-	Так	575 грн	Детальніше
GN 187.4-22-60-E-NI Характеристики: z 60 d₁ 22 d₂ 15.5 d₃ - h₂ 13 m₁ 12 d₄ 4.2 d₅ - m₂ 12 w min 0.6 h₁ ±₀.₀₉ Серед зубцiв 6.5 d₆ - d₇ - 575 грн Так До кошику
GN 187.4-27-48-A-NI	48	27	19.5	M 5	15	15	-	4.3	15	0.7	7.5	-	4	Так	1109 грн	Детальніше
GN 187.4-27-48-A-NI Характеристики: z 48 d₁ 27 d₂ 19.5 d₃ M 5 h₂ 15 m₁ 15 d₄ - d₅ 4.3 m₂ 15 w min 0.7 h₁ ±₀.₀₉ Серед зубцiв 7.5 d₆ - d₇ 4 1109 грн Так До кошику
GN 187.4-27-48-B-NI	48	27	19.5	-	15	15	5.2	4.3	15	0.7	7.5	-	4	Так	1038 грн	Детальніше
GN 187.4-27-48-B-NI Характеристики: z 48 d₁ 27 d₂ 19.5 d₃ - h₂ 15 m₁ 15 d₄ 5.2 d₅ 4.3 m₂ 15 w min 0.7 h₁ ±₀.₀₉ Серед зубцiв 7.5 d₆ - d₇ 4 1038 грн Так До кошику
GN 187.4-27-48-C-NI	48	27	19.5	M 5	15	15	-	-	15	0.7	7.5	M 4	4	Під замовлення	1109 грн	Детальніше
GN 187.4-27-48-C-NI Характеристики: z 48 d₁ 27 d₂ 19.5 d₃ M 5 h₂ 15 m₁ 15 d₄ - d₅ - m₂ 15 w min 0.7 h₁ ±₀.₀₉ Серед зубцiв 7.5 d₆ M 4 d₇ 4 1109 грн Під замовлення До кошику
GN 187.4-27-48-D-NI	48	27	19.5	-	15	15	5.2	-	15	0.7	7.5	M 4	4	Під замовлення	1109 грн	Детальніше
GN 187.4-27-48-D-NI Характеристики: z 48 d₁ 27 d₂ 19.5 d₃ - h₂ 15 m₁ 15 d₄ 5.2 d₅ - m₂ 15 w min 0.7 h₁ ±₀.₀₉ Серед зубцiв 7.5 d₆ M 4 d₇ 4 1109 грн Під замовлення До кошику
GN 187.4-27-48-E-NI	48	27	19.5	-	15	15	5.2	-	15	0.7	7.5	-	-	Під замовлення	580 грн	Детальніше
GN 187.4-27-48-E-NI Характеристики: z 48 d₁ 27 d₂ 19.5 d₃ - h₂ 15 m₁ 15 d₄ 5.2 d₅ - m₂ 15 w min 0.7 h₁ ±₀.₀₉ Серед зубцiв 7.5 d₆ - d₇ - 580 грн Під замовлення До кошику
GN 187.4-27-60-A-NI	60	27	19.5	M 5	15	15	-	4.3	15	0.7	7.5	-	4	Під замовлення	1114 грн	Детальніше
GN 187.4-27-60-A-NI Характеристики: z 60 d₁ 27 d₂ 19.5 d₃ M 5 h₂ 15 m₁ 15 d₄ - d₅ 4.3 m₂ 15 w min 0.7 h₁ ±₀.₀₉ Серед зубцiв 7.5 d₆ - d₇ 4 1114 грн Під замовлення До кошику
GN 187.4-27-60-B-NI	60	27	19.5	-	15	15	5.2	4.3	15	0.7	7.5	-	4	Під замовлення	1049 грн	Детальніше
GN 187.4-27-60-B-NI Характеристики: z 60 d₁ 27 d₂ 19.5 d₃ - h₂ 15 m₁ 15 d₄ 5.2 d₅ 4.3 m₂ 15 w min 0.7 h₁ ±₀.₀₉ Серед зубцiв 7.5 d₆ - d₇ 4 1049 грн Під замовлення До кошику
GN 187.4-27-60-C-NI	60	27	19.5	M 5	15	15	-	-	15	0.7	7.5	M 4	4	Так	1114 грн	Детальніше
GN 187.4-27-60-C-NI Характеристики: z 60 d₁ 27 d₂ 19.5 d₃ M 5 h₂ 15 m₁ 15 d₄ - d₅ - m₂ 15 w min 0.7 h₁ ±₀.₀₉ Серед зубцiв 7.5 d₆ M 4 d₇ 4 1114 грн Так До кошику
GN 187.4-27-60-D-NI	60	27	19.5	-	15	15	5.2	-	15	0.7	7.5	M 4	4	Так	1114 грн	Детальніше
GN 187.4-27-60-D-NI Характеристики: z 60 d₁ 27 d₂ 19.5 d₃ - h₂ 15 m₁ 15 d₄ 5.2 d₅ - m₂ 15 w min 0.7 h₁ ±₀.₀₉ Серед зубцiв 7.5 d₆ M 4 d₇ 4 1114 грн Так До кошику
GN 187.4-27-60-E-NI	60	27	19.5	-	15	15	5.2	-	15	0.7	7.5	-	-	Так	580 грн	Детальніше
GN 187.4-27-60-E-NI Характеристики: z 60 d₁ 27 d₂ 19.5 d₃ - h₂ 15 m₁ 15 d₄ 5.2 d₅ - m₂ 15 w min 0.7 h₁ ±₀.₀₉ Серед зубцiв 7.5 d₆ - d₇ - 580 грн Так До кошику
GN 187.4-32-48-A-NI	48	32	23.5	M 6	18	18	-	5.3	18	0.9	9	-	5	Під замовлення	1367 грн	Детальніше
GN 187.4-32-48-A-NI Характеристики: z 48 d₁ 32 d₂ 23.5 d₃ M 6 h₂ 18 m₁ 18 d₄ - d₅ 5.3 m₂ 18 w min 0.9 h₁ ±₀.₀₉ Серед зубцiв 9 d₆ - d₇ 5 1367 грн Під замовлення До кошику
GN 187.4-32-48-B-NI	48	32	23.5	-	18	18	6.2	5.3	18	0.9	9	-	5	Так	1303 грн	Детальніше
GN 187.4-32-48-B-NI Характеристики: z 48 d₁ 32 d₂ 23.5 d₃ - h₂ 18 m₁ 18 d₄ 6.2 d₅ 5.3 m₂ 18 w min 0.9 h₁ ±₀.₀₉ Серед зубцiв 9 d₆ - d₇ 5 1303 грн Так До кошику
GN 187.4-32-48-C-NI	48	32	23.5	M 6	18	18	-	-	18	0.9	9	M 5	5	Так	1367 грн	Детальніше
GN 187.4-32-48-C-NI Характеристики: z 48 d₁ 32 d₂ 23.5 d₃ M 6 h₂ 18 m₁ 18 d₄ - d₅ - m₂ 18 w min 0.9 h₁ ±₀.₀₉ Серед зубцiв 9 d₆ M 5 d₇ 5 1367 грн Так До кошику
GN 187.4-32-48-D-NI	48	32	23.5	-	18	18	6.2	-	18	0.9	9	M 5	5	Під замовлення	1334 грн	Детальніше
GN 187.4-32-48-D-NI Характеристики: z 48 d₁ 32 d₂ 23.5 d₃ - h₂ 18 m₁ 18 d₄ 6.2 d₅ - m₂ 18 w min 0.9 h₁ ±₀.₀₉ Серед зубцiв 9 d₆ M 5 d₇ 5 1334 грн Під замовлення До кошику
GN 187.4-32-48-E-NI	48	32	23.5	-	18	18	6.2	-	18	0.9	9	-	-	Так	732 грн	Детальніше
GN 187.4-32-48-E-NI Характеристики: z 48 d₁ 32 d₂ 23.5 d₃ - h₂ 18 m₁ 18 d₄ 6.2 d₅ - m₂ 18 w min 0.9 h₁ ±₀.₀₉ Серед зубцiв 9 d₆ - d₇ - 732 грн Так До кошику
GN 187.4-32-60-A-NI	60	32	23.5	M 6	18	18	-	5.3	18	0.9	9	-	5	Так	1394 грн	Детальніше
GN 187.4-32-60-A-NI Характеристики: z 60 d₁ 32 d₂ 23.5 d₃ M 6 h₂ 18 m₁ 18 d₄ - d₅ 5.3 m₂ 18 w min 0.9 h₁ ±₀.₀₉ Серед зубцiв 9 d₆ - d₇ 5 1394 грн Так До кошику
GN 187.4-32-60-B-NI	60	32	23.5	-	18	18	6.2	5.3	18	0.9	9	-	5	Так	1303 грн	Детальніше
GN 187.4-32-60-B-NI Характеристики: z 60 d₁ 32 d₂ 23.5 d₃ - h₂ 18 m₁ 18 d₄ 6.2 d₅ 5.3 m₂ 18 w min 0.9 h₁ ±₀.₀₉ Серед зубцiв 9 d₆ - d₇ 5 1303 грн Так До кошику
GN 187.4-32-60-C-NI	60	32	23.5	M 6	18	18	-	-	18	0.9	9	M 5	5	Під замовлення	1367 грн	Детальніше
GN 187.4-32-60-C-NI Характеристики: z 60 d₁ 32 d₂ 23.5 d₃ M 6 h₂ 18 m₁ 18 d₄ - d₅ - m₂ 18 w min 0.9 h₁ ±₀.₀₉ Серед зубцiв 9 d₆ M 5 d₇ 5 1367 грн Під замовлення До кошику
GN 187.4-32-60-D-NI	60	32	23.5	-	18	18	6.2	-	18	0.9	9	M 5	5	Так	1334 грн	Детальніше
GN 187.4-32-60-D-NI Характеристики: z 60 d₁ 32 d₂ 23.5 d₃ - h₂ 18 m₁ 18 d₄ 6.2 d₅ - m₂ 18 w min 0.9 h₁ ±₀.₀₉ Серед зубцiв 9 d₆ M 5 d₇ 5 1334 грн Так До кошику
GN 187.4-32-60-E-NI	60	32	23.5	-	18	18	6.2	-	18	0.9	9	-	-	Так	732 грн	Детальніше
GN 187.4-32-60-E-NI Характеристики: z 60 d₁ 32 d₂ 23.5 d₃ - h₂ 18 m₁ 18 d₄ 6.2 d₅ - m₂ 18 w min 0.9 h₁ ±₀.₀₉ Серед зубцiв 9 d₆ - d₇ - 732 грн Так До кошику
GN 187.4-40-48-A-NI	48	40	30	M 8	23	23	-	6.3	23	1.3	11.5	-	6	Так	1599 грн	Детальніше
GN 187.4-40-48-A-NI Характеристики: z 48 d₁ 40 d₂ 30 d₃ M 8 h₂ 23 m₁ 23 d₄ - d₅ 6.3 m₂ 23 w min 1.3 h₁ ±₀.₀₉ Серед зубцiв 11.5 d₆ - d₇ 6 1599 грн Так До кошику
GN 187.4-40-48-B-NI	48	40	30	-	23	23	8.2	6.3	23	1.3	11.5	-	6	Так	1570 грн	Детальніше
GN 187.4-40-48-B-NI Характеристики: z 48 d₁ 40 d₂ 30 d₃ - h₂ 23 m₁ 23 d₄ 8.2 d₅ 6.3 m₂ 23 w min 1.3 h₁ ±₀.₀₉ Серед зубцiв 11.5 d₆ - d₇ 6 1570 грн Так До кошику
GN 187.4-40-48-C-NI	48	40	30	M 8	23	23	-	-	23	1.3	11.5	M 6	6	Так	1599 грн	Детальніше
GN 187.4-40-48-C-NI Характеристики: z 48 d₁ 40 d₂ 30 d₃ M 8 h₂ 23 m₁ 23 d₄ - d₅ - m₂ 23 w min 1.3 h₁ ±₀.₀₉ Серед зубцiв 11.5 d₆ M 6 d₇ 6 1599 грн Так До кошику
GN 187.4-40-48-D-NI	48	40	30	-	23	23	8.2	-	23	1.3	11.5	M 6	6	Так	1515 грн	Детальніше
GN 187.4-40-48-D-NI Характеристики: z 48 d₁ 40 d₂ 30 d₃ - h₂ 23 m₁ 23 d₄ 8.2 d₅ - m₂ 23 w min 1.3 h₁ ±₀.₀₉ Серед зубцiв 11.5 d₆ M 6 d₇ 6 1515 грн Так До кошику
GN 187.4-40-48-E-NI	48	40	30	-	23	23	8.2	-	23	1.3	11.5	-	-	Так	956 грн	Детальніше
GN 187.4-40-48-E-NI Характеристики: z 48 d₁ 40 d₂ 30 d₃ - h₂ 23 m₁ 23 d₄ 8.2 d₅ - m₂ 23 w min 1.3 h₁ ±₀.₀₉ Серед зубцiв 11.5 d₆ - d₇ - 956 грн Так До кошику
GN 187.4-40-60-A-NI	60	40	30	M 8	23	23	-	6.3	23	1.3	11.5	-	6	Так	1647 грн	Детальніше
GN 187.4-40-60-A-NI Характеристики: z 60 d₁ 40 d₂ 30 d₃ M 8 h₂ 23 m₁ 23 d₄ - d₅ 6.3 m₂ 23 w min 1.3 h₁ ±₀.₀₉ Серед зубцiв 11.5 d₆ - d₇ 6 1647 грн Так До кошику
GN 187.4-40-60-B-NI	60	40	30	-	23	23	8.2	6.3	23	1.3	11.5	-	6	Так	1608 грн	Детальніше
GN 187.4-40-60-B-NI Характеристики: z 60 d₁ 40 d₂ 30 d₃ - h₂ 23 m₁ 23 d₄ 8.2 d₅ 6.3 m₂ 23 w min 1.3 h₁ ±₀.₀₉ Серед зубцiв 11.5 d₆ - d₇ 6 1608 грн Так До кошику
GN 187.4-40-60-C-NI	60	40	30	M 8	23	23	-	-	23	1.3	11.5	M 6	6	Так	1647 грн	Детальніше
GN 187.4-40-60-C-NI Характеристики: z 60 d₁ 40 d₂ 30 d₃ M 8 h₂ 23 m₁ 23 d₄ - d₅ - m₂ 23 w min 1.3 h₁ ±₀.₀₉ Серед зубцiв 11.5 d₆ M 6 d₇ 6 1647 грн Так До кошику
GN 187.4-40-60-D-NI	60	40	30	-	23	23	8.2	-	23	1.3	11.5	M 6	6	Так	1608 грн	Детальніше
GN 187.4-40-60-D-NI Характеристики: z 60 d₁ 40 d₂ 30 d₃ - h₂ 23 m₁ 23 d₄ 8.2 d₅ - m₂ 23 w min 1.3 h₁ ±₀.₀₉ Серед зубцiв 11.5 d₆ M 6 d₇ 6 1608 грн Так До кошику
GN 187.4-40-60-E-NI	60	40	30	-	23	23	8.2	-	23	1.3	11.5	-	-	Так	957 грн	Детальніше
GN 187.4-40-60-E-NI Характеристики: z 60 d₁ 40 d₂ 30 d₃ - h₂ 23 m₁ 23 d₄ 8.2 d₅ - m₂ 23 w min 1.3 h₁ ±₀.₀₉ Серед зубцiв 11.5 d₆ - d₇ - 957 грн Так До кошику

Характеристики

Типи
Тип A: з різьбовим отвором d3
у центрі, з двома потайними отворами
для гвинтів із головкою під торцевий ключ
Тип B: з отвором d4 у центрі,
з двома потайними отворами
для гвинтів із головкою під торцевий ключ
Тип C: з різьбовим отвором d3
в центрі, з двома різьбовими отворами кріплення
Тип D: з отвором d4 у центрі,
з двома різьбовими отворами кріплення
Тип E: без отворів
безбарвний, незагартований
Варіант виконання з нержавіючої сталі (порошкової сталі) NI
AISI 316L

особливості та сфери застосування

За допомогою зубчастих опорних пластин GN 187.4 стандартні деталі можуть бути зчеплені та жорстко зафіксовані під певним кутом.

Кутове положення отворів кріплення по відношенню до зубців не визначено в стандартній конструкції. Вказівка точного розташування доступна у спеціальній конструкції.

Різні варіанти конструкції цих пластин забезпечують їхню універсальність практично у всіх сферах застосування. На додаток до зубчастих опорних пластин можна використовувати наступні додаткові комплектуючі: напрямні державки GN 187.1 і упорні пружини GN 187.2 які випускаються як стандартне додаткове приладдя.

Використання зубчастих стопорних пластин для кріплення

Аксесуари

Напрямні циліндри GN 187.1
Упорні пружини GN 187.2

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_187.4.pdf

Залиште відгук про товар!

Тип A: з різьбовим отвором d3 у центрі, з двома потайними отворами для гвинтів із головкою під торцевий ключ
Тип B: з отвором d4 в центрі, з двома потайними отворами для гвинтів із головкою під торцевий ключ
Тип C: з різьбовим отвором d3 у центрі, з двома різьбовими отворами кріплення
Тип D: з отвором d4 у центрі, з двома різьбовими отворами кріплення
Тип E: без отворів
