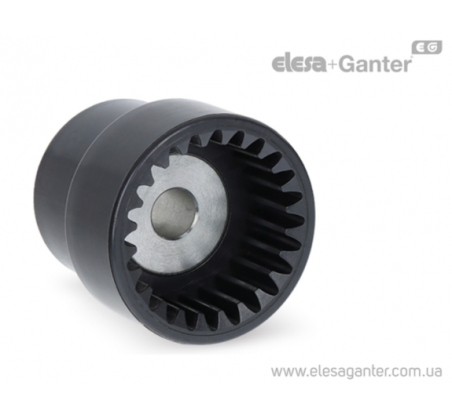

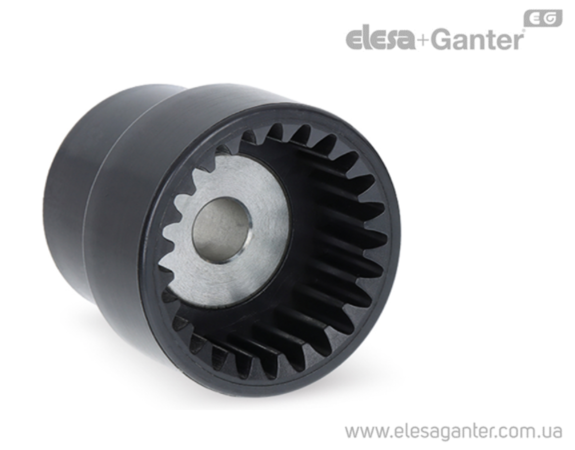

Зубчасті з'єднання з компенсацією неспіввісності та вигину, зовнішня напівмуфта з внутрішніми зубцями зачеплення ZGD-F
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
ZGD-F Технополімер з добавками молібдену, алюмінієва втулка

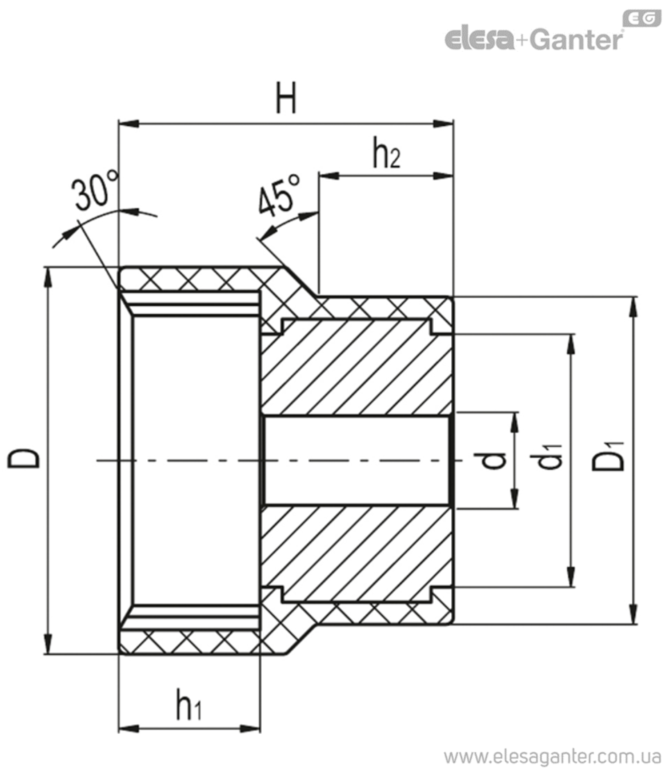

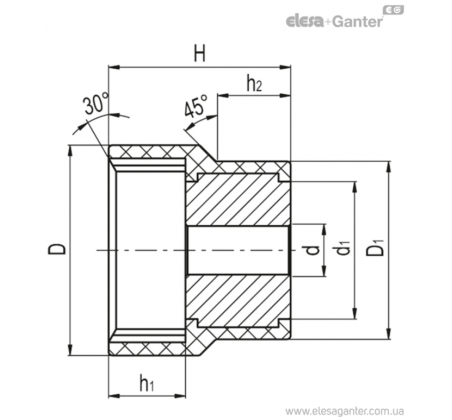

| Артікул | ##[mm] | #[mm] | **[Nm] | *[°] | Модуль M | Число зубьевZ | D | dH7 | d1 | D1 | h2 | H | h1 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZGD-1.5-20-F | 5 | 0 | 18 | 5 | 1.5 | 20 | 40 | 6 | 25 | 33 | 15 | 40 | 17 | Так |
1315
|
|||
| ZGD-1.5-24-F | 5 | 0 | 22 | 4 | 1.5 | 24 | 48 | 10 | 30 | 38 | 18 | 42 | 17 | Так |
1365
|
|||
| ZGD-1.5-28-F | 5 | 0 | 25 | 4 | 1.5 | 28 | 53 | 12 | 38 | 44 | 18.5 | 45 | 19 | Так |
1452
|
характеристики
Матеріал
Технополімер на основі поліаміду (ПА) з добавкою дисульфіду молібдену.
Стандартні виконання
Алюмінієва втулка
- ZGD-F: напівмуфта із внутрішніми зубцями.
особливості та сфери застосування
Зубчасті з'єднання використовуються для з'єднання валів, що обертаються.
З їх допомогою можна виконувати посадки з натягом між валами, а також компенсувати радіальні, осьові та кутові зсуви, забезпечуючи при цьому малу вагу та малу інерцію. Значення зсуву та крутного моменту, зазначені в таблиці, гарантовані в діапазоні від 0 до 150 об/хв. Значення можуть змінюватись в залежності від температури, виконання муфти та тривалості безперервної роботи.
Напівмуфти із зовнішніми та внутрішніми зубцями повинні використовуватися в комплекті та можуть з'єднуватися лише в тому випадку, якщо їх елементи конструкції та кількість зубців однакові.
Для механічного оброблення шпонкових пазів рекомендується брати з'єднання з боку втулки.
Залиште відгук про товар!
* Максимально допустиме кутове зміщення.
** Максимальний момент для роботи з валами з точним осьовим центруванням (зсуви дорівнюють 0° і 0 мм).
# Максимально допустимий боковий зсув.
## Максимально допустиме осьове зміщення.
