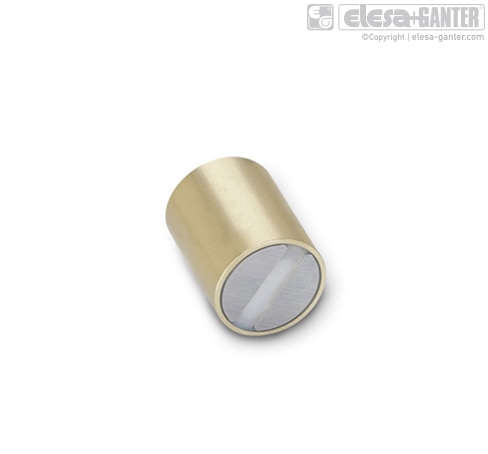

Магніти, що утримують стрижневі F 8-700 Н GN 54.1

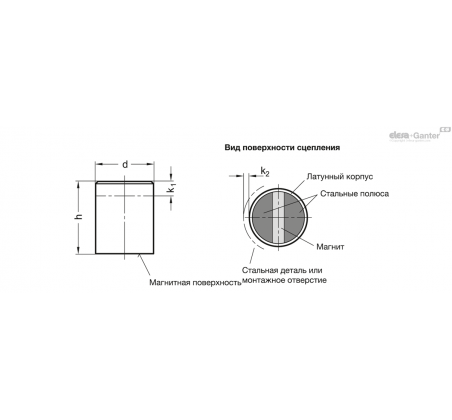

Магніти, що утримують стрижневі F 8-700 Н GN 54.1 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 54.1 Корпус латунь, матеріали магніту SmCo SC до 200 °C / NdFeB ND Неодим, залізо, бор термостійкість до 80 °C

Артікул
Артікул	d h₆	k₁*	Номинальная сила сцепления в Н	k₂**	h	В наявності	Ціна
GN 54.1-ND-10	10	8	45	2	20 ±0.2	Так	305 грн	Детальніше
GN 54.1-ND-10 Характеристики: d h₆ 10 k₁* 8 Номинальная сила сцепления в Н 45 k₂** 2 h 20 ±0.2 305 грн Так До кошику
GN 54.1-ND-13	13	6	70	2.5	20 ±0.2	Так	367 грн	Детальніше
GN 54.1-ND-13 Характеристики: d h₆ 13 k₁* 6 Номинальная сила сцепления в Н 70 k₂** 2.5 h 20 ±0.2 367 грн Так До кошику
GN 54.1-ND-16	16	2	150	3	20 ±0.2	Так	467 грн	Детальніше
GN 54.1-ND-16 Характеристики: d h₆ 16 k₁* 2 Номинальная сила сцепления в Н 150 k₂** 3 h 20 ±0.2 467 грн Так До кошику
GN 54.1-ND-20	20	5	280	4	25 ±0.2	Так	622 грн	Детальніше
GN 54.1-ND-20 Характеристики: d h₆ 20 k₁* 5 Номинальная сила сцепления в Н 280 k₂** 4 h 25 ±0.2 622 грн Так До кошику
GN 54.1-ND-25	25	7	450	5	35 ±0.3	Так	1204 грн	Детальніше
GN 54.1-ND-25 Характеристики: d h₆ 25 k₁* 7 Номинальная сила сцепления в Н 450 k₂** 5 h 35 ±0.3 1204 грн Так До кошику
GN 54.1-ND-32	32	4.5	700	6	40 ±0.3	Під замовлення	2300 грн	Детальніше
GN 54.1-ND-32 Характеристики: d h₆ 32 k₁* 4.5 Номинальная сила сцепления в Н 700 k₂** 6 h 40 ±0.3 2300 грн Під замовлення До кошику
GN 54.1-ND-6	6	10	10	1.5	20 ±0.2	Так	241 грн	Детальніше
GN 54.1-ND-6 Характеристики: d h₆ 6 k₁* 10 Номинальная сила сцепления в Н 10 k₂** 1.5 h 20 ±0.2 241 грн Так До кошику
GN 54.1-ND-8	8	10	22	1.5	20 ±0.2	Так	263 грн	Детальніше
GN 54.1-ND-8 Характеристики: d h₆ 8 k₁* 10 Номинальная сила сцепления в Н 22 k₂** 1.5 h 20 ±0.2 263 грн Так До кошику
GN 54.1-SC-10	10	8	40	2	20 ±0.2	Так	393 грн	Детальніше
GN 54.1-SC-10 Характеристики: d h₆ 10 k₁* 8 Номинальная сила сцепления в Н 40 k₂** 2 h 20 ±0.2 393 грн Так До кошику
GN 54.1-SC-13	13	6	60	2.5	20 ±0.2	Так	514 грн	Детальніше
GN 54.1-SC-13 Характеристики: d h₆ 13 k₁* 6 Номинальная сила сцепления в Н 60 k₂** 2.5 h 20 ±0.2 514 грн Так До кошику
GN 54.1-SC-16	16	2	125	3	20 ±0.2	Так	719 грн	Детальніше
GN 54.1-SC-16 Характеристики: d h₆ 16 k₁* 2 Номинальная сила сцепления в Н 125 k₂** 3 h 20 ±0.2 719 грн Так До кошику
GN 54.1-SC-20	20	5	250	4	25 ±0.2	Так	1071 грн	Детальніше
GN 54.1-SC-20 Характеристики: d h₆ 20 k₁* 5 Номинальная сила сцепления в Н 250 k₂** 4 h 25 ±0.2 1071 грн Так До кошику
GN 54.1-SC-25	25	7	400	5	35 ±0.3	Так	2268 грн	Детальніше
GN 54.1-SC-25 Характеристики: d h₆ 25 k₁* 7 Номинальная сила сцепления в Н 400 k₂** 5 h 35 ±0.3 2268 грн Так До кошику
GN 54.1-SC-32	32	4.5	600	6	40 ±0.3	Під замовлення	4124 грн	Детальніше
GN 54.1-SC-32 Характеристики: d h₆ 32 k₁* 4.5 Номинальная сила сцепления в Н 600 k₂** 6 h 40 ±0.3 4124 грн Під замовлення До кошику
GN 54.1-SC-6	6	10	8	1.5	20 ±0.2	Так	281 грн	Детальніше
GN 54.1-SC-6 Характеристики: d h₆ 6 k₁* 10 Номинальная сила сцепления в Н 8 k₂** 1.5 h 20 ±0.2 281 грн Так До кошику
GN 54.1-SC-8	8	10	22	1.5	20 ±0.2	Так	322 грн	Детальніше
GN 54.1-SC-8 Характеристики: d h₆ 8 k₁* 10 Номинальная сила сцепления в Н 22 k₂** 1.5 h 20 ±0.2 322 грн Так До кошику

Характеристики

Корпус

Латунь

Матеріали магніту

SmCo SC

Самарій, кобальт

термостійкість до 200 °C

NdFeB ND

Неодим, залізо, бор

термостійкість до 80 °C

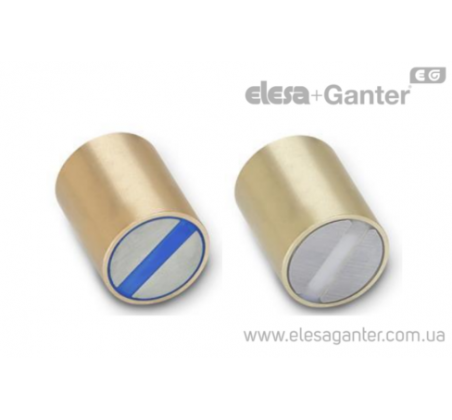

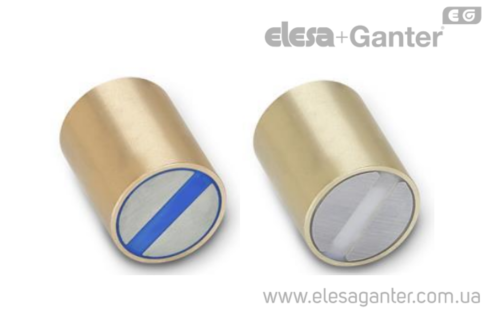

Артикул ND:

область поверхні зчеплення, обведена синім кольором

особливості та сфери застосування

Утримуючі магніти GN 54.1 являють собою екрановану магнітну систему.

Конфігурація магнітних і металевих полюсів відома як магнітна багатошарова система. Ці утримуючі магніти забезпечують граничну утримуючу силу, у тому числі і з невеликими заготовками.

Варіанти установки включають запресування або фіксацію клеєм.

* k1 – це мінімальний розмір, до якого магніт, що утримує, може бути укорочений без втрати своїх властивостей.

** Монтаж цих утримуючих магнітів безпосередньо в сталевих деталях створюватиме коротке замикання магніту, яке зменшує утримуючу здатність аж до 15 %. Щоб уникнути такого ефекту, повинні дотримуватися зазори k2 між мідною оболонкою і сталевою деталлю. Ці зазори також повинні зберігатися при укорочуванні магніту, що утримує.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_54.1.pdf

Залиште відгук про товар!

SC - самарій, кобальт, термостійкість до 200 °C
ND - неодим, залізо, бір, термостійкість до 80 ° C
