Циліндричні зубчасті передачі модуль 1,5 ZCL-1.5-VD
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
ZCL-1.5-VD Армований технополімер

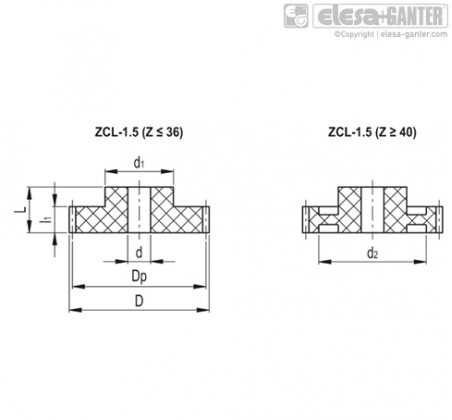

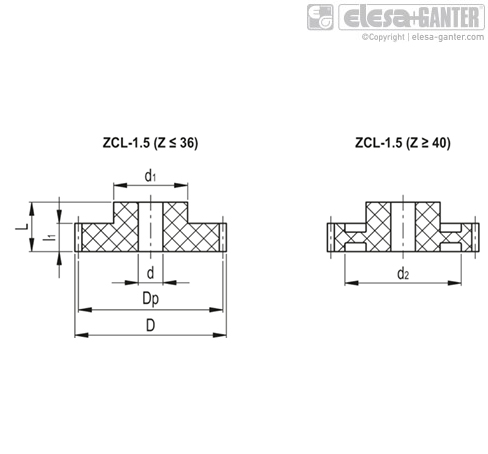

| Артікул | D | d | Moдуль M | Кiл зубцiв Z | Dp* | L | d1 | d2 | l1 | Макс. крутящий момент[Нм] | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ZCL-1.5-12-VD | 21 | 5 | 1.5 | 12 | 18 | 30 | 14 | - | 17 | 6.3 |
Під замовлення
|
493
|
|||
| ZCL-1.5-15-VD | 25.5 | 5 | 1.5 | 15 | 22.5 | 30 | 18 | - | 17 | 7.9 |
Під замовлення
|
506
|
|||
| ZCL-1.5-18-VD | 30 | 6 | 1.5 | 18 | 27 | 30 | 20 | - | 17 | 9.5 | Так |
629
|
|||
| ZCL-1.5-20-VD | 33 | 8 | 1.5 | 20 | 30 | 30 | 25 | - | 17 | 10.5 | Так |
637
|
|||
| ZCL-1.5-24-VD | 39 | 8 | 1.5 | 24 | 36 | 30 | 28 | - | 17 | 12.7 | Так |
702
|
|||
| ZCL-1.5-30-VD | 48 | 12 | 1.5 | 30 | 45 | 30 | 35 | - | 17 | 15.8 | Так |
805
|
|||
| ZCL-1.5-36-VD | 57 | 12 | 1.5 | 36 | 54 | 30 | 35 | - | 17 | 19 | Так |
1059
|
|||
| ZCL-1.5-40-VD | 63 | 16 | 1.5 | 40 | 60 | 30 | 40 | 48 | 17 | 21.1 | Так |
1297
|
|||
| ZCL-1.5-48-VD | 75 | 16 | 1.5 | 48 | 72 | 30 | 45 | 53 | 17 | 25.3 | Так |
1636
|
характеристики
Матеріал

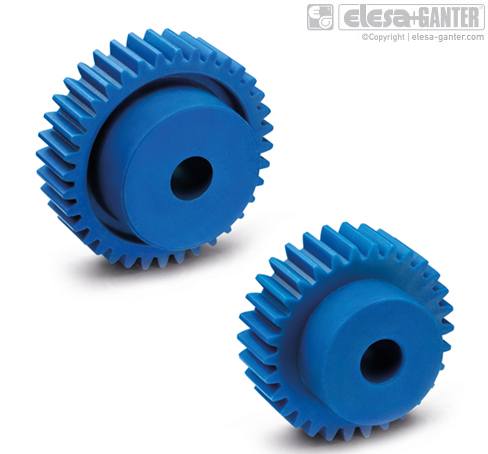

Технополімер на основі поліаміду (PA), армований скловолокном, синій колір RAL 5005, матова поверхня.
Виготовлений із сировини, що відповідає вимогам Управління з санітарного нагляду за якістю харчових продуктів та медикаментів США (FDA CFR.21 та EU 10/2011).
Стандартні виконання
ZCL-1.5-VD: Модуль 1.5, попередньо просвердлений наскрізний отвір
Розмір d, вказаний у таблицях, означає мінімальний діаметр отвору, одержуваного внаслідок механообробки.
Спеціальні виконання доступні на запит
Шестерні різних розмірів.
Складання за допомогою поперечного потайного гвинта.
Ступиця з отвором та шпоночним пазом відповідно до UNI 6604, допуск D10.
Інструкції щодо використання
Монтаж
При з'єднанні двох прямозубих передач необхідно враховувати позитивний люфт. Для модулів 1.0 – 1.5 рекомендується допуск (+0,03+0,1). Для модуля 2.0 рекомендується допуск (+0,08+0,3).
Особливості
Синій колір RAL 5005 чітко вирізняється при випадковому попаданні в продукти.
Спеціально розроблений для застосування у харчовій та фармацевтичній індустрії.
Значення крутного моменту, наведені в таблицях, вказані в об/хв між 0 і 150. Значення можуть відрізнятися в залежності від мастила, температури, поєднання з іншими матеріалами та тривалості експлуатації.
Максимальний допуск наскрізного отвору без різьблення: IT 9.
