Натяжні важелі керування GN 212-ST

Друк

GN 212-ST

Натяжні важелі керування

Похилий/прямий тип, жорстка посадка/монтаж різьбовий, сталь чорніння, дюропластовий шар

GN 212-NI

Натяжні важелі керування з нержавіючої сталі

Нержавіюча сталь, похилий тип, різьбовий монтажний отвір, дюропластовий шар

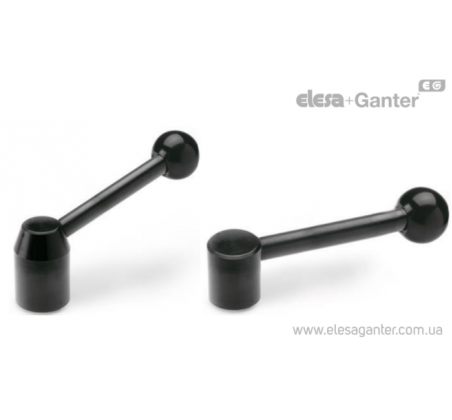

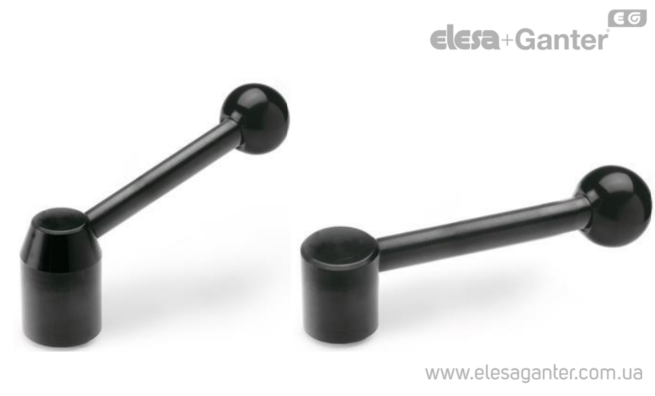

Натяжні важелі керування GN 212-ST – фото 1

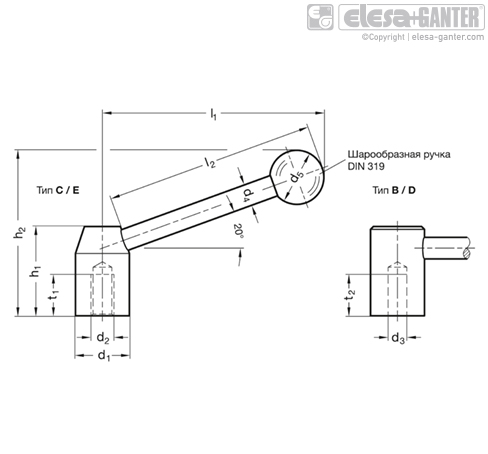

Натяжні важелі керування GN 212-ST – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 212-ST Похилий/прямий тип, жорстка посадка/монтаж різьбовий, сталь чорніння, дюропластовий шар

Артікул
Артікул	d₃ H₇	d₁	d₂	h₂ ≈	l₂	t₁ min	d₄	d₅	l₁ ≈	h₁	t₂ min	В наявності	Ціна
GN 212-22-B10-B	B 10	22	-	40.5	85	-	8	20	96	37	19	Під замовлення	883 грн	Детальніше
GN 212-22-B10-B Характеристики: d₃ H₇ B 10 d₁ 22 d₂ - h₂ ≈ 40.5 l₂ 85 t₁ min - d₄ 8 d₅ 20 l₁ ≈ 96 h₁ 37 t₂ min 19 883 грн Під замовлення До кошику
GN 212-22-B10-C	B 10	22	-	67	85	-	8	20	89.5	37	19	Так	883 грн	Детальніше
GN 212-22-B10-C Характеристики: d₃ H₇ B 10 d₁ 22 d₂ - h₂ ≈ 67 l₂ 85 t₁ min - d₄ 8 d₅ 20 l₁ ≈ 89.5 h₁ 37 t₂ min 19 883 грн Так До кошику
GN 212-22-M10-D	-	22	M 10	40.5	85	15	8	20	96	37	-	Так	883 грн	Детальніше
GN 212-22-M10-D Характеристики: d₃ H₇ - d₁ 22 d₂ M 10 h₂ ≈ 40.5 l₂ 85 t₁ min 15 d₄ 8 d₅ 20 l₁ ≈ 96 h₁ 37 t₂ min - 883 грн Так До кошику
GN 212-22-M10-E	-	22	M 10	67	85	15	8	20	89.5	37	-	Так	883 грн	Детальніше
GN 212-22-M10-E Характеристики: d₃ H₇ - d₁ 22 d₂ M 10 h₂ ≈ 67 l₂ 85 t₁ min 15 d₄ 8 d₅ 20 l₁ ≈ 89.5 h₁ 37 t₂ min - 883 грн Так До кошику
GN 212-25-B12-B	B 12	25	-	47	95	-	10	25	107.5	42	21	Під замовлення	950 грн	Детальніше
GN 212-25-B12-B Характеристики: d₃ H₇ B 12 d₁ 25 d₂ - h₂ ≈ 47 l₂ 95 t₁ min - d₄ 10 d₅ 25 l₁ ≈ 107.5 h₁ 42 t₂ min 21 950 грн Під замовлення До кошику
GN 212-25-B12-C	B 12	25	-	76	95	-	10	25	100.5	42	21	Так	950 грн	Детальніше
GN 212-25-B12-C Характеристики: d₃ H₇ B 12 d₁ 25 d₂ - h₂ ≈ 76 l₂ 95 t₁ min - d₄ 10 d₅ 25 l₁ ≈ 100.5 h₁ 42 t₂ min 21 950 грн Так До кошику
GN 212-25-M12-D	-	25	M 12	47	95	18	10	25	107.5	42	-	Під замовлення	950 грн	Детальніше
GN 212-25-M12-D Характеристики: d₃ H₇ - d₁ 25 d₂ M 12 h₂ ≈ 47 l₂ 95 t₁ min 18 d₄ 10 d₅ 25 l₁ ≈ 107.5 h₁ 42 t₂ min - 950 грн Під замовлення До кошику
GN 212-25-M12-E	-	25	M 12	76	95	18	10	25	100.5	42	-	Так	950 грн	Детальніше
GN 212-25-M12-E Характеристики: d₃ H₇ - d₁ 25 d₂ M 12 h₂ ≈ 76 l₂ 95 t₁ min 18 d₄ 10 d₅ 25 l₁ ≈ 100.5 h₁ 42 t₂ min - 950 грн Так До кошику
GN 212-28-B12-B	B 12	28	-	53	108	-	12	30	122	47	23	Під замовлення	1001 грн	Детальніше
GN 212-28-B12-B Характеристики: d₃ H₇ B 12 d₁ 28 d₂ - h₂ ≈ 53 l₂ 108 t₁ min - d₄ 12 d₅ 30 l₁ ≈ 122 h₁ 47 t₂ min 23 1001 грн Під замовлення До кошику
GN 212-28-B12-C	B 12	28	-	87	108	-	12	30	114	47	23	Так	1001 грн	Детальніше
GN 212-28-B12-C Характеристики: d₃ H₇ B 12 d₁ 28 d₂ - h₂ ≈ 87 l₂ 108 t₁ min - d₄ 12 d₅ 30 l₁ ≈ 114 h₁ 47 t₂ min 23 1001 грн Так До кошику
GN 212-28-M12-D	-	28	M 12	53	108	18	12	30	122	47	-	Під замовлення	1001 грн	Детальніше
GN 212-28-M12-D Характеристики: d₃ H₇ - d₁ 28 d₂ M 12 h₂ ≈ 53 l₂ 108 t₁ min 18 d₄ 12 d₅ 30 l₁ ≈ 122 h₁ 47 t₂ min - 1001 грн Під замовлення До кошику
GN 212-28-M12-E	-	28	M 12	87	108	18	12	30	114	47	-	Так	1001 грн	Детальніше
GN 212-28-M12-E Характеристики: d₃ H₇ - d₁ 28 d₂ M 12 h₂ ≈ 87 l₂ 108 t₁ min 18 d₄ 12 d₅ 30 l₁ ≈ 114 h₁ 47 t₂ min - 1001 грн Так До кошику
GN 212-32-B16-B	B 16	32	-	59	126	-	12	32	142	52	28	Під замовлення	968 грн	Детальніше
GN 212-32-B16-B Характеристики: d₃ H₇ B 16 d₁ 32 d₂ - h₂ ≈ 59 l₂ 126 t₁ min - d₄ 12 d₅ 32 l₁ ≈ 142 h₁ 52 t₂ min 28 968 грн Під замовлення До кошику
GN 212-32-B16-C	B 16	32	-	98	126	-	12	32	133	52	28	Так	1088 грн	Детальніше
GN 212-32-B16-C Характеристики: d₃ H₇ B 16 d₁ 32 d₂ - h₂ ≈ 98 l₂ 126 t₁ min - d₄ 12 d₅ 32 l₁ ≈ 133 h₁ 52 t₂ min 28 1088 грн Так До кошику
GN 212-32-M16-D	-	32	M 16	59	126	23	12	32	142	52	-	Під замовлення	968 грн	Детальніше
GN 212-32-M16-D Характеристики: d₃ H₇ - d₁ 32 d₂ M 16 h₂ ≈ 59 l₂ 126 t₁ min 23 d₄ 12 d₅ 32 l₁ ≈ 142 h₁ 52 t₂ min - 968 грн Під замовлення До кошику
GN 212-32-M16-E	-	32	M 16	98	126	23	12	32	133	52	-	Так	1088 грн	Детальніше
GN 212-32-M16-E Характеристики: d₃ H₇ - d₁ 32 d₂ M 16 h₂ ≈ 98 l₂ 126 t₁ min 23 d₄ 12 d₅ 32 l₁ ≈ 133 h₁ 52 t₂ min - 1088 грн Так До кошику
GN 212-36-B16-B	B 16	36	-	64.5	138	-	14	35	156	58	28	Під замовлення	1125 грн	Детальніше
GN 212-36-B16-B Характеристики: d₃ H₇ B 16 d₁ 36 d₂ - h₂ ≈ 64.5 l₂ 138 t₁ min - d₄ 14 d₅ 35 l₁ ≈ 156 h₁ 58 t₂ min 28 1125 грн Під замовлення До кошику
GN 212-36-B16-C	B 16	36	-	108	138	-	14	35	146	58	28	Під замовлення	1254 грн	Детальніше
GN 212-36-B16-C Характеристики: d₃ H₇ B 16 d₁ 36 d₂ - h₂ ≈ 108 l₂ 138 t₁ min - d₄ 14 d₅ 35 l₁ ≈ 146 h₁ 58 t₂ min 28 1254 грн Під замовлення До кошику
GN 212-36-M16-D	-	36	M 16	64.5	138	24	14	35	156	58	-	Під замовлення	1254 грн	Детальніше
GN 212-36-M16-D Характеристики: d₃ H₇ - d₁ 36 d₂ M 16 h₂ ≈ 64.5 l₂ 138 t₁ min 24 d₄ 14 d₅ 35 l₁ ≈ 156 h₁ 58 t₂ min - 1254 грн Під замовлення До кошику
GN 212-36-M16-E	-	36	M 16	108	138	24	14	35	146	58	-	Так	1254 грн	Детальніше
GN 212-36-M16-E Характеристики: d₃ H₇ - d₁ 36 d₂ M 16 h₂ ≈ 108 l₂ 138 t₁ min 24 d₄ 14 d₅ 35 l₁ ≈ 146 h₁ 58 t₂ min - 1254 грн Так До кошику
GN 212-40-B20-B	B 20	40	-	72	154	-	16	40	174	64	30	Під замовлення	1570 грн	Детальніше
GN 212-40-B20-B Характеристики: d₃ H₇ B 20 d₁ 40 d₂ - h₂ ≈ 72 l₂ 154 t₁ min - d₄ 16 d₅ 40 l₁ ≈ 174 h₁ 64 t₂ min 30 1570 грн Під замовлення До кошику
GN 212-40-B20-C	B 20	40	-	120	154	-	16	40	162.5	64	30	Так	1570 грн	Детальніше
GN 212-40-B20-C Характеристики: d₃ H₇ B 20 d₁ 40 d₂ - h₂ ≈ 120 l₂ 154 t₁ min - d₄ 16 d₅ 40 l₁ ≈ 162.5 h₁ 64 t₂ min 30 1570 грн Так До кошику
GN 212-40-M20-D	-	40	M 20	72	154	27	16	40	174	64	-	Під замовлення	1209 грн	Детальніше
GN 212-40-M20-D Характеристики: d₃ H₇ - d₁ 40 d₂ M 20 h₂ ≈ 72 l₂ 154 t₁ min 27 d₄ 16 d₅ 40 l₁ ≈ 174 h₁ 64 t₂ min - 1209 грн Під замовлення До кошику
GN 212-40-M20-E	-	40	M 20	120	154	27	16	40	162.5	64	-	Під замовлення	1570 грн	Детальніше
GN 212-40-M20-E Характеристики: d₃ H₇ - d₁ 40 d₂ M 20 h₂ ≈ 120 l₂ 154 t₁ min 27 d₄ 16 d₅ 40 l₁ ≈ 162.5 h₁ 64 t₂ min - 1570 грн Під замовлення До кошику

Характеристики

Тип
Тип C: похила ручка з отвором без різьблення H7
Тип E: кутова ручка з різьбовим отвором
Тип B*: пряма ручка з отвором без різьблення H7
Тип D*: пряма ручка з різьбовим отвором
* як правило, відсутня на складі, для оформлення замовлення встановлено мінімальну кількість
Воронена сталь
Поворотні кулясті ручки DIN 319
Пластик, дюропласт
чорний колір, глянсове оздоблення

особливості та сфери застосування

Ручки GN 212 можна використовувати як притискні елементи та як важелі.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_212.pdf

Залиште відгук про товар!

Тип C: похила ручка з отвором без різьблення H7
Тип E: кутова ручка з різьбовим отвором
Тип B: пряма ручка з отвором без різьблення H7
Тип D: пряма ручка з різьбовим отвором
