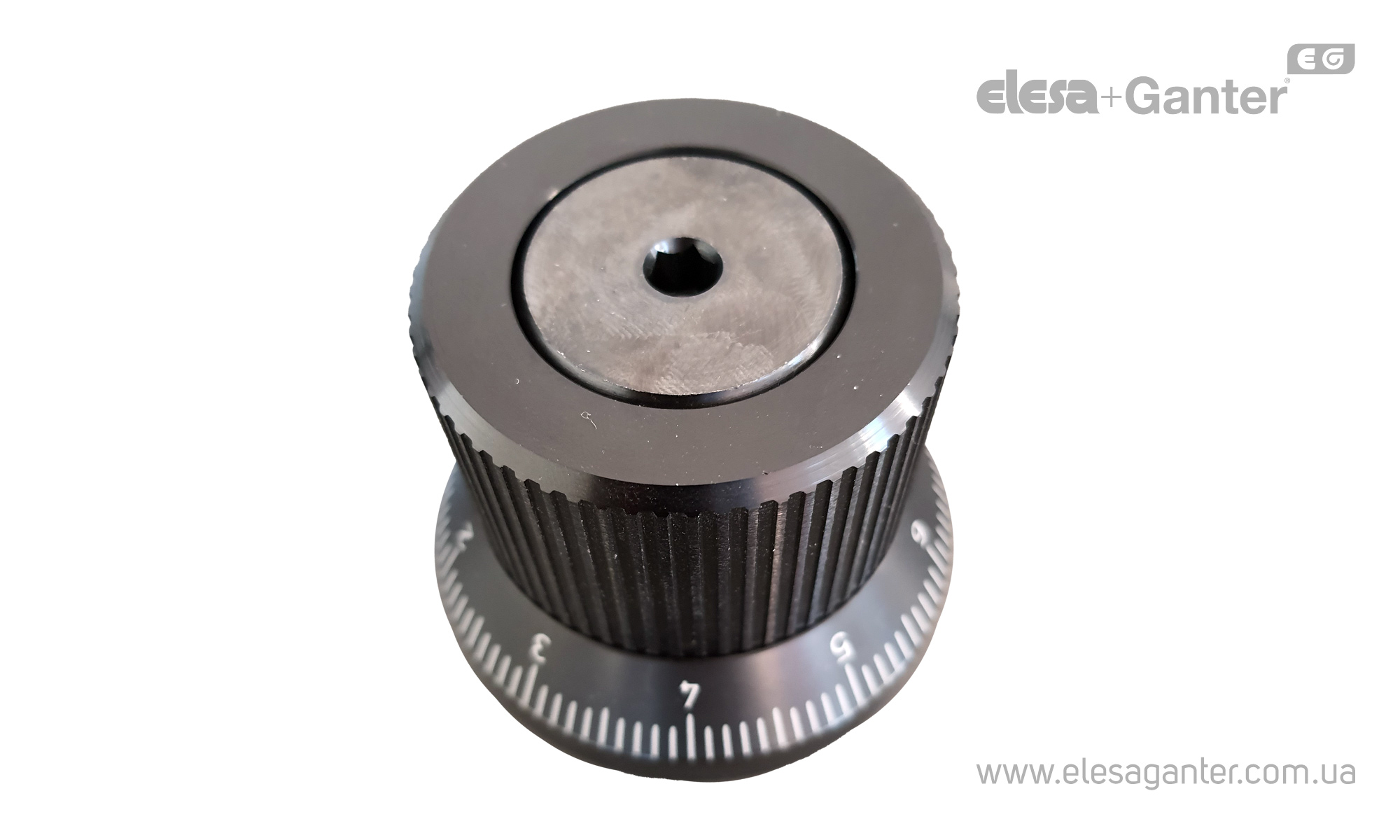

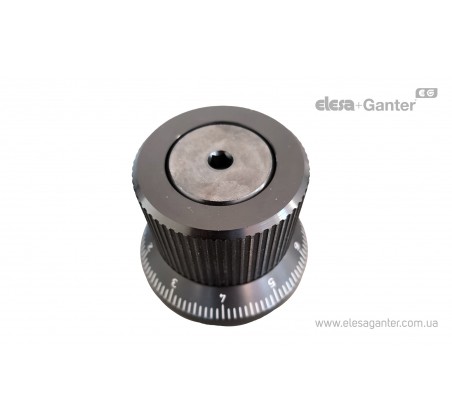

Ручки регулятори для роботи без люфту із вбудованим механізмом гальмування відкату GN 700

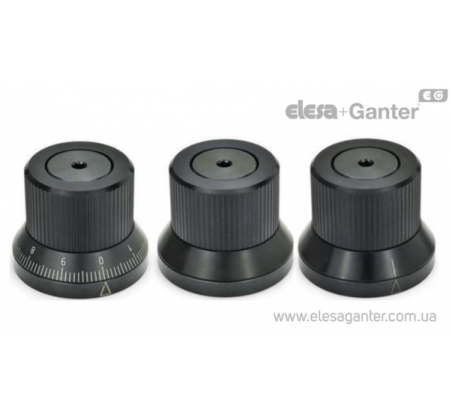

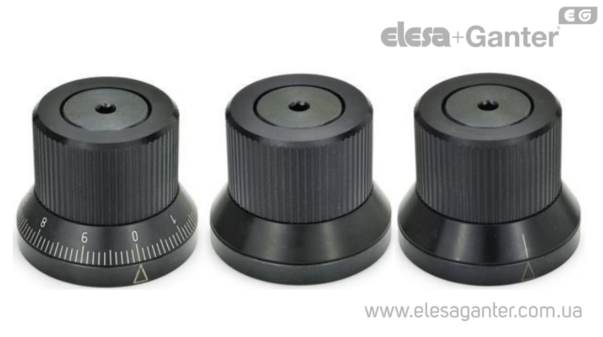

Тип
Тип A: зі стрілкою
Тип B: нейтральний, без стрілки або шкали
Тип S: зі стандартною шкалою з поділками 0...9, 100
Тип KS: з індивідуальною шкалою
З'єднувальна деталь та втулка
Сталь
чорніння
Блокуючий механізм
Сталь
загартована відшліфована сталь
Кільцева шкала та поворотна ручка
Алюміній
чорний колір, анодований
Шкала / стрілка
вигравіруваний з лазерною точністю
центрований між двома монтажними отворами

З цією регульованою ручкою GN 700 вал може безперервно обертатися в обох напрямках. Механізм гальмування відкату з макс. навантаженням 15 Нм забезпечує жорстку фіксацію валу в будь-якому положенні.

Цей механізм запобігає будь-якому некерованому руху валу. Блокуюча дія – це захисна характеристика запобігання небажаним змінам регулювань, викликаних люфтом та вібрацією.

Шкала і стрілка на ручках управління є незмивними і легкочитаними.

Крім стандартної шкали (тип АS), ручка управління може поставлятися з будь-якою іншою шкалою (тип KS).

Для ознайомлення з оформленням, положенням та послідовністю нумерації див. схему для кільцевих шкал у бланку замовлення

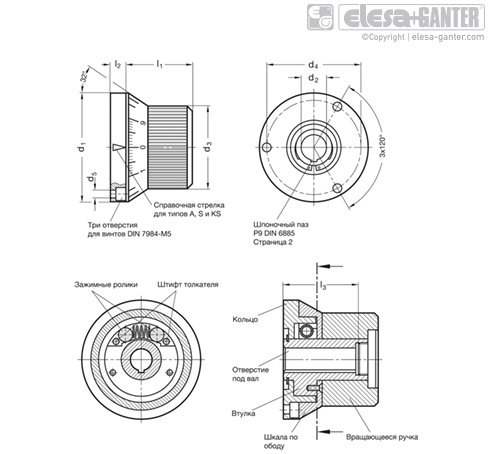

Механізм гальмування відкату, який працює за принципом двонаправленого вільного ходу та на антиреверсивній основі, дозволяє передачу руху в обох напрямках без люфту. Регульована ручка не підходить для використання на машинах або устаткуванні, що піддаються вібраціям.

Втулка кріпиться за допомогою шпонки і шпонкового паза до валу, що обертається.

Кільце встановлення залишається нерухомим і розміщеним по центру завдяки втулці і двом притискним роликам, закріпленим до рами машини або корпусу трьома гвинтами.

Поворотна ручка з накатаним циліндром підтримується за допомогою втулки.

Кільцева шкала жорстко закріплена на втулці та веденому валу за допомогою двох гвинтів із потайною головкою.

При зміні розташування ручки один із пальцевих штифтів залежно від напрямку обертання виштовхує притискний ролик до пружини в положення холостого ходу, що звільняє втулку та вал для вільного обертання.

Другий пальцевий штифт на протилежній стороні зменшує рух його притискного ролика і одночасно забезпечує жорстке захоплення і рух вперед втулки, в той час як перший притискний ролик залишається в холостому ході.

При відпусканні ручки пружина виштовхуватиме притискний ролик назад у положення захоплення, таким чином знову з'єднуючи втулку з нерухомою секцією.

Кільцева шкала жорстко з'єднується з втулкою, і будь-яке повторне регулювання валу може бути точно проконтрольовано.

Така ручка з плавним регулюванням не підходить для випадків, коли регульований вал рухається попереду точки регулювання. Механізм проти мертвого ходу (холостого руху) в даній ручці не може бути використаний як опора для веденого валу.

Вказівки щодо встановлення

Надійне функціонування може бути забезпечене лише в тому випадку, якщо вал машини буде встановлений під прямим кутом відносно контактної поверхні нерухомої частини.

• для спеціальних градуювань
