Петлі із пружинним поверненням GN 437.3
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 437.3 Цинк, порошкове покриття сірого/чорного кольору, нормально відкритого/закритого типу

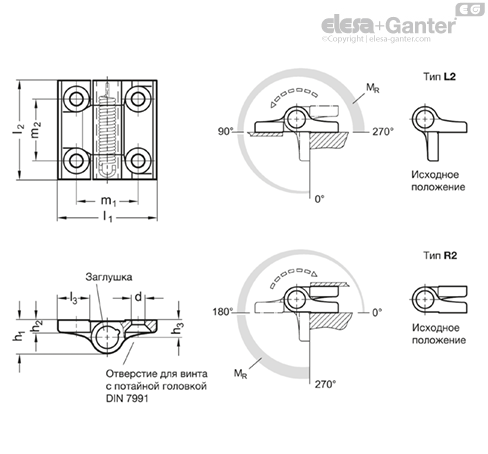

| Артікул | макс. обратный крутящий моментMR ± 10 % в Н·м | d | l1 | h2 | l2 | m1 | l3 | m2 | h3 | h1 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 437.3-ZD-60-60-L2-SR | 1 | 8.3 | 60 | 7.5 | 60 | 36 | 20 | 36 | 9.5 | 18.5 | Так |
1011
|
|||
| GN 437.3-ZD-60-60-L2-SW | 1 | 8.3 | 60 | 7.5 | 60 | 36 | 20 | 36 | 9.5 | 18.5 | Так |
1011
|
|||
| GN 437.3-ZD-60-60-R2-SR | 1 | 8.3 | 60 | 7.5 | 60 | 36 | 20 | 36 | 9.5 | 18.5 | Так |
1011
|
|||
| GN 437.3-ZD-60-60-R2-SW | 1 | 8.3 | 60 | 7.5 | 60 | 36 | 20 | 36 | 9.5 | 18.5 | Так |
1011
|
Характеристики
Типи
Тип L2: пружинне повернення, закриття, середнє зусилля пружини
Тип R2: пружинне повернення, відкриття, середнє зусилля пружини
Лиття з цинку під тиском ZD
із пластиковим покриттям

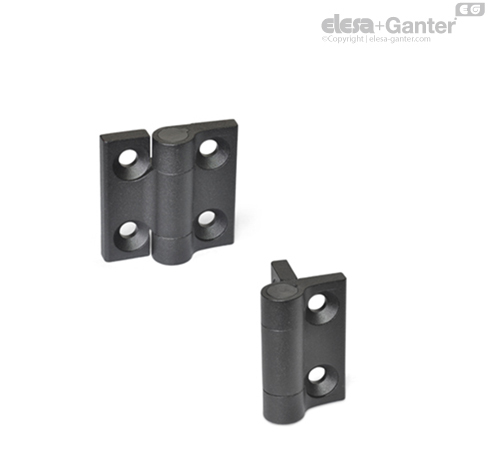

чорний колір, RAL 9005, текстуроване оздоблення SW

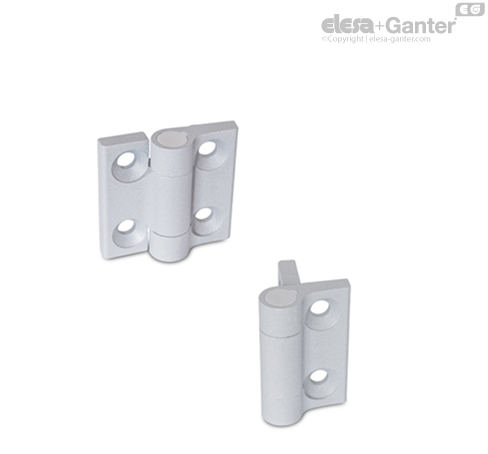

сріблястий колір, RAL 9006, текстурована обробка SR
Напрямна пружини / ковпачок
Пластик (поліацеталь POM)
термостійкість до 80 °C
Торсійна пружина
Пружинна сталь
Аксесуари
- Роздільняючі пластинки з нержавіючої сталі GN 2372
особливості та сфери застосування
Петлі GN 437.3 із пружинним поверненням забезпечують автоматичне відкриття та закриття дверей за допомогою торсійної пружини.
Крутний момент повернення варіюється в залежності від кута розкриття петлі. Випробування на міцність показали, що момент, що крутить, не змінюється навіть через 100 000 циклів відкриття / закриття.
У наступній таблиці представлено взаємовідносини між кутом розкриття і моментом повернення.
| Зворотний крутний момент MR ± 10 % в Н·м | |||
|---|---|---|---|
| 0° | 90° | 180° | 270° |
| 0.25 | 0.5 | 0.75 | 1 |
Залиште відгук про товар!
- Тип L2: закриття, середнє зусилля пружини
- Тип R2: відкриття, середнє зусилля пружини
- чорний колір - SW
- сріблястий колір - SR
