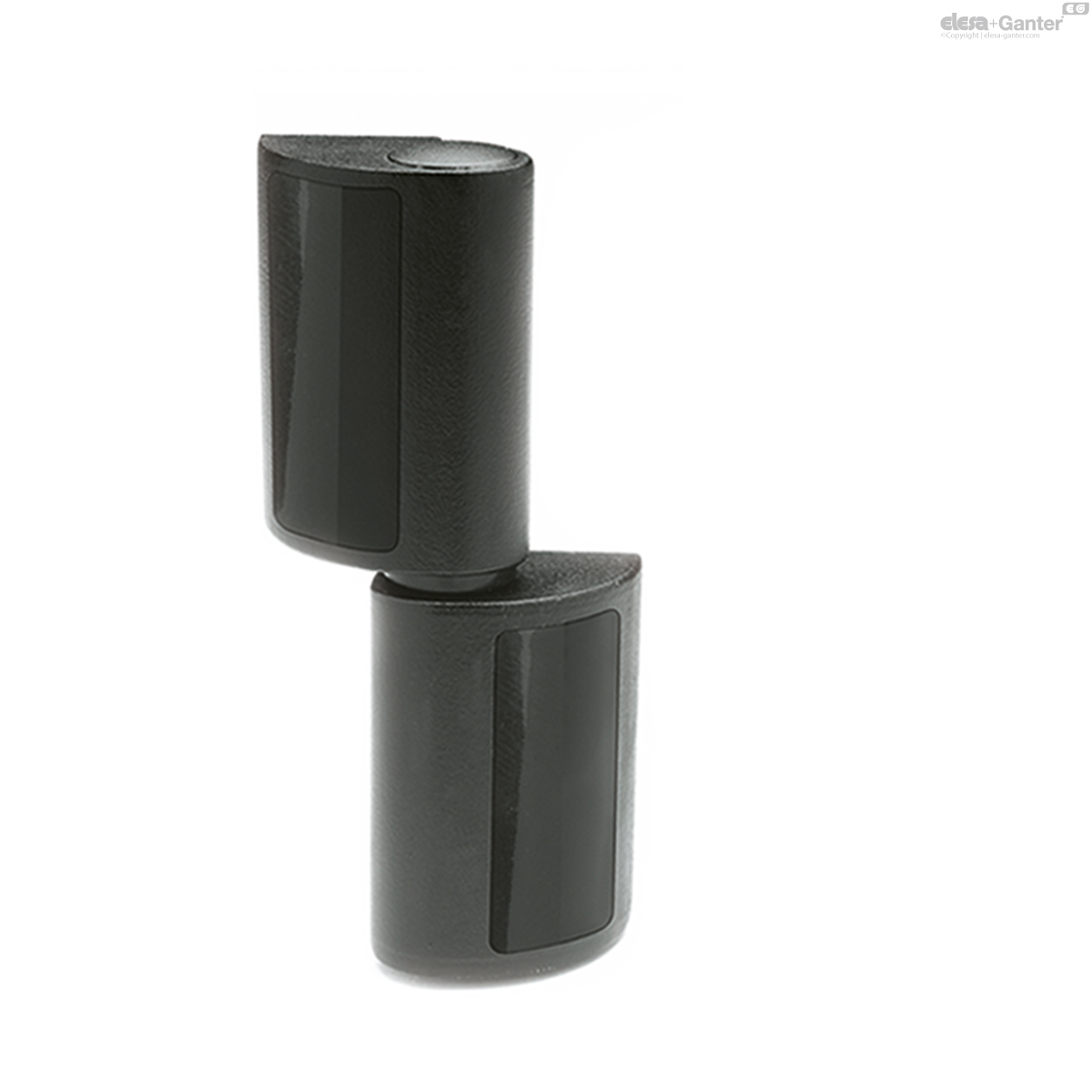

Виносні роз'ємні петлі з декоративними заглушками CFO.
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
CFO. Армований технополімер, під гвинти із шестигранною/циліндричною головкою

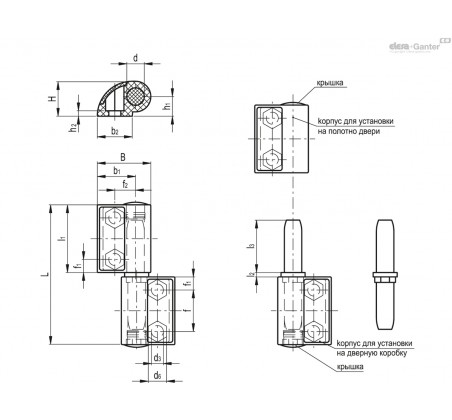

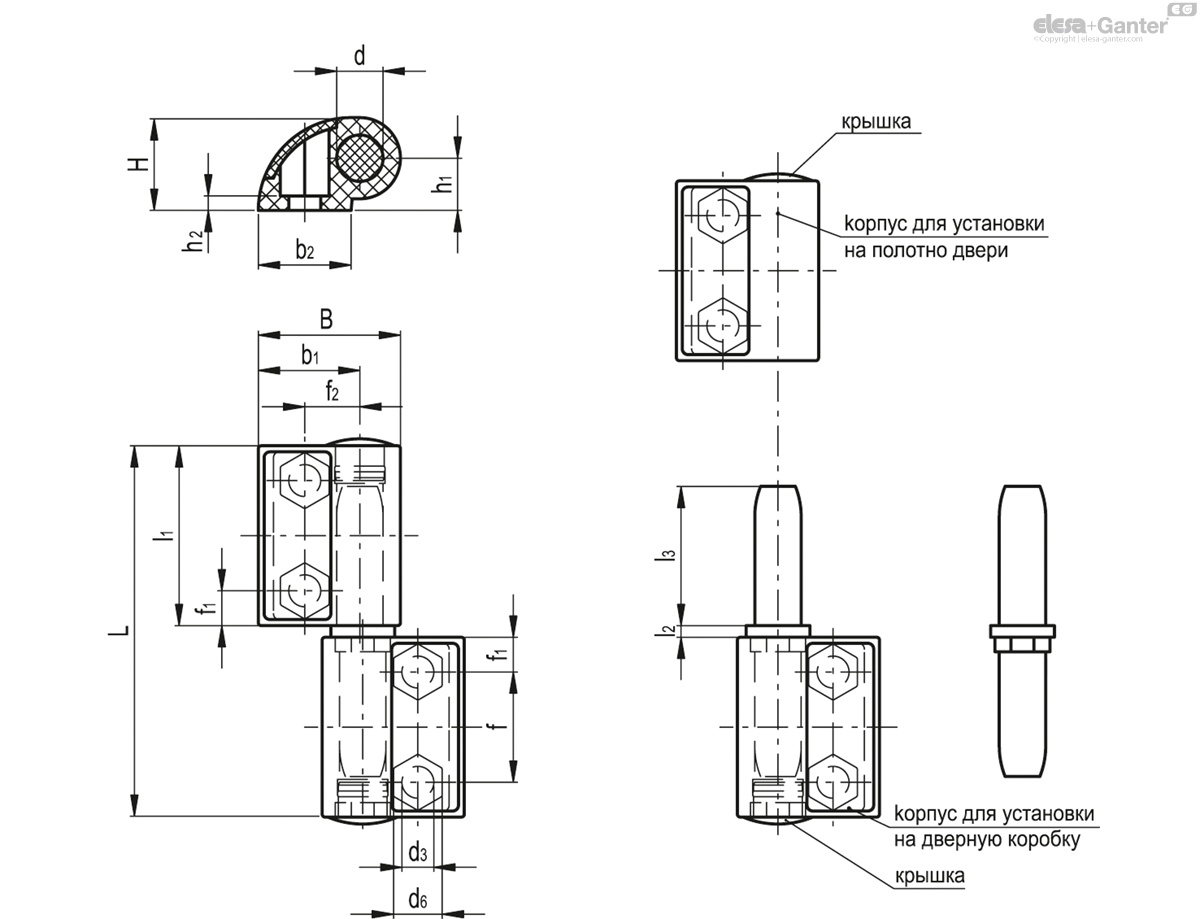

| Артікул | b1 | d | L | B | b2 | f1 | f2 | l1 | d3 | h2 | l2 | l3 | d6 | H | C#[Nm] | h1 | f | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CFO.65 EH-5-C9 | 17.5 | 8 | 64 | 24.5 | 16 | 6 | 9.5 | 31 | 5.5 | 2.5 | 2 | 24 | 8.5 | 16 | 5 | 9 | 19 | Так |
200
|
характеристики
Матеріал
Технополімер на основі поліаміду (ПА), армований скловолокном, чорний колір, матове оздоблення.
Установча вісь з восьмикутним пазом
Технополімер на основі ацеталю (POM), чорний колір.
Декоративні заглушки гвинтів
Технополімер на основі поліестеру (PBT), чорний колір, глянсове оздоблення, вбудована збірка.
Кришки для паза осі
Технополімер, чорний колір, матове оздоблення; для встановлення після збирання.
Складання петлі на раму та двері
Наскрізні отвори для гвинтів із шестигранною головкою, гвинтів із циліндричною головкою із гніздом для шестигранної головки або шестигранних гайок M5 (UNI 5588).
Спеціальні виконання доступні на запит
Заглушки гвинтів кріплення в інших кольорах RAL.
Інструкції з монтажу
- Встановіть корпуси петлі з восьмикутним пазом на рамі та два інші корпуси з циліндричним пазом - на дверях.
- Вставте осі з восьмикутним пазом у два корпуси, встановлені на рамі шляхом поєднання позначок, нанесених на осі та петлі.
- Встановіть двері, поєднавши корпуси петлі на осях.
Регулювання дверей
Якщо двері розташовані не паралельно рамі, то положення дверей можна відрегулювати шляхом повороту восьмикутного паза осі за годинниковою або проти годинникової стрілки.
При повороті осі проти годинникової стрілки відстань S збільшується (+0,5), в той час як поворот осі за годинниковою стрілкою призведе до його зменшення (-0,5).
Автономне регулювання
Вісь має восьмикутний паз, який забезпечує різні положення для регулювання дверей, розташованих не паралельно (рис. 1-2-3-4). При вирівнюванні дверей з рамою може виникнути необхідність відрегулювати осі обох петель.
Приклади регулювання
Якщо двері розташовані не паралельно в нижній частині
Для розташування дверей паралельно рамі поверніть вісь петлі 1 проти годинникової стрілки на 45 ° або 90 °, а вісь петлі 2 - за годинниковою стрілкою.
Якщо двері розташовані не паралельно у верхній частині
Для розташування дверей паралельно рамі поверніть вісь петлі 1 проти годинникової стрілки на 45 ° або 90 °, а вісь петлі 2 - за годинниковою стрілкою.
Особливості та сфери застосування
Виносні роз'ємні петлі CFO. (патент ELESA) розроблені для регулювання можливих перекосів між дверима та рамою.
Вони можуть бути встановлені на двері, які відчиняються в праву або ліву сторону. Кожен корпус петлі має паз для установки осі: протилежна сторона може бути закрита за допомогою кришки, що додається.
Щоб вибрати відповідний тип і необхідну для вашої області застосування кількість петель
| Измерения сопротивления | |||
|---|---|---|---|
| ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | ||
 |
 |
||
| Параллельные плоскости | Перпендикулярные плоскости | Параллельные плоскости | Перпендикулярные плоскости |
| Максимальная рабочая нагрузка Ea [N] |
Максимальная рабочая нагрузка Er [N] |
||
| 290 | 200 | ||
Пружна деформація, що відбувається на петлі при значеннях навантаження, що перевищують зазначені в таблиці значення, робить руйнівне навантаження не має значення.
