Чому для кріплення труб у гідравлічних системах варто використовувати стандартні затискачі DIN 3015, а не звичайні хомути? Як правильна фіксація знижує ризик вібрацій, зсувів, пошкоджень труб та протікання

У гідравлічних та пневматичних системах кріплення трубопроводів часто приймають як допоміжну другорядну деталь.

Водночас труба, шланг або лінія підведення робочого середовища працюють не окремо від пристрою, а як частина загальної силової та вібраційної системи. Тому спосіб їх фіксації безпосередньо впливає на надійність з'єднань, термін служби трубопроводу і безпеку обладнання.

Під гідравлічними системами в сучасному машинобудуванні розуміють не лише класичні силові установки з подачею та поверненням рідини від гідроциліндрів, а до них відносяться також системи, де використовується рідина чи повітря під тиском:

• промислове обладнання,
• транспорт, мобільна техніка,
• верстати,
• пресове обладнання,
• підйомні механізми,
• системи змащення та охолодження,
• пневматики та інші технічні вузли.

У всіх таких установках трубопроводи та шланги зазнають цілого комплексу навантажень, серед яких:

• вібрації від насосів, компресорів, двигунів чи виконавчих механізмів;
• осьові зусилля, що виникають при зміні температури робочої рідини або повітря;
• ударні навантаження під час пуску, зупинки, різкої зміни режиму роботи;
• пульсації тиску;
• постійний та піковий тиск усередині системи;
• навантаження від клапанів, розподільників, засувок та інших регулюючих елементів;

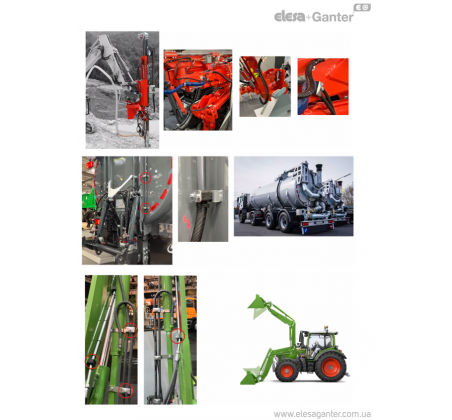

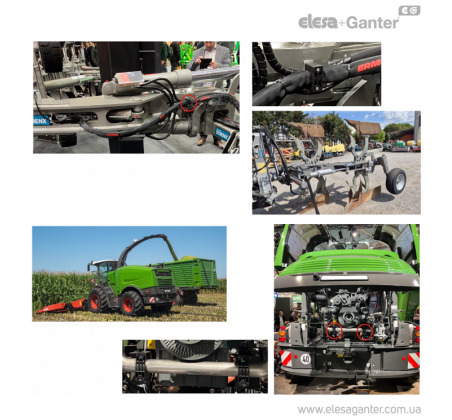

• зовнішні впливи під час роботи мобільної техніки чи устаткування на причепі.

Всі ці фактори найчастіше впливають на устаткування одночасно. Навіть невелике зміщення труби, слабке кріплення або контакт з корпусом машини можуть призвести до протікання, послаблення фітингів, тріщин від втоми матріалу чи пошкодження стінки трубопроводу.

Враховуючи це, для кріплення труб застосовують не випадкові хомути і підручні засоби, а стандартизовані кріплення. Одним із найпоширеніших стандартів у цій галузі є DIN 3015.

Важливо розуміти: DIN 3015 не встановлює вимоги до проектує всієї гідравлічної системи і не визначає робочий тиск, діаметр трубопроводу, товщини стінки, типи насосів або схеми гідравліки. Стандарт стосується лише кріплень - їх розмірів, конструкції, типових серій та технічних вимог у прив'язці до стандартних розмірів шлангів чи трубопроводів більшості виробників.

Тобто, DIN 3015 вирішує окреме, але вкрай важливе завдання: як правильно закріпити трубопровід у машині при монтажі.

Чому звичайні хомути та підручні кріплення неприпустимі

На перший погляд, трубку можна закріпити будь-яким хомутом, металевою смугою, скобою, перфострічкою або саморобною пластиною. Якщо труба не рухається рукою, складається враження, що завдання вирішено. Але для гідравліки чи пневматики цього недостатньо.

Головна проблема підручних кріплень - відсутність контрольованої геометрії, зусилля притиску та повторюваності з'єднання. Таке кріплення може утримувати трубу у статиці, але погано працює при вібраціях, пульсаціях чи температурних деформаціях.

Якщо внутрішній діаметр хомута не відповідає зовнішньому діаметру труби, виникає одна із двох проблем.

• Кріплення перетискає трубу. Тоді навантаження концентрується на невеликій площі контакту. У стінці труби з'являються локальні напруги, які при тривалій роботі можуть призвести до пошкоджень, тріщин або деформації трубопроводу.
• Або навпаки – має люфт. Труба отримує можливість зсувів під дією осьових зусиль, вібрацій або зміни тиску. Такі переміщення передаються на різьбові з'єднання, фітинги, клапани та інші елементи системи. В результаті з'єднання поступово слабшають, з'являються протікання, а лінія починає працювати з додатковими локальними навантаженнями.

Не менш небезпечним є контакт труби з рамою, корпусом машини або сусідніми елементами. При постійній вібрації у таких місцях виникають затирання, пошкодження покриття, корозія та поступове потоншення стінки, які можуть бути непомітними аж до моменту відмови і аварії.

Звичайний хомут чи саморобна скоба створюють точковий чи лінійний контакт. Це означає, що труба утримується не по всій ширині опорної поверхні, а у вузькій зоні. Для побутових або малонавантажених систем це може бути допустимим, але для силової гідравлічної лінії такий спосіб призведе до розриву.

Завдання, що вирішуються кріпленнями DIN 3015

Стандартизовані кріплення DIN 3015 застосовуються для того, щоб трубопровід був зафіксований не просто на місці, а правильно працював у складі всієї машини або установки з урахуванням навантажень і зовнішніх факторів.

Ключові завдання.

• Хомут DIN 3015 підбирається за зовнішнім діаметром труби або шланга. Це важливо: кріплення повинно охоплювати трубу без перетискання і люфту. Завдяки цьому, навантаження розподіляється по всій заданій площі контакту, а труба утримується у правильному положенні. За потреби, таку лінію можна обслуговувати, демонтувати та знову зібрати зі збереженням початкової геометрії.

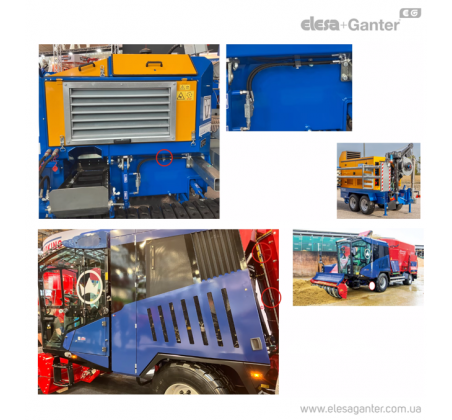

• У гідравлічній системі труба може відчувати осьові зусилля через температурне розширення, пульсації тиску, гідроударів і рух обладнання. Якщо труба не зафіксована правильно, ці зусилля починають навантажувати фітинги та різьбові з'єднання. Блокові кріплення DIN 3015 забезпечують більш стабільне утримання труби в порівнянні зі звичайними хомутами. Особливо це важливо біля насосів, розподільників, циліндрів, гідромоторів, клапанних блоків та на довгих прямих ділянках.
• Полімерний корпус хомута створює проміжний шар між трубою та металевою конструкцією машини. Це зменшує прямий контакт метал-метал та знижує передачу вібрацій на трубопровід і навпаки. DIN 3015 не перетворює хомут на повноцінний віброізолятор, але значно покращує роботу системи при вібрації порівняно із звичайними металевими скобами або саморобними кріпленнями.
• Широка контактна поверхня блочного фіксатора знижує ризик локального перетискання, вм'ятин та перетирання труби. Це особливо важливо при тривалій експлуатації, коли пошкодження виникає не миттєво, а накопичується внаслідок багатьох робочих циклів. Правильно підібране кріплення допомагає уникнути пошкодження покриття та тріщин в зоні фіксації.

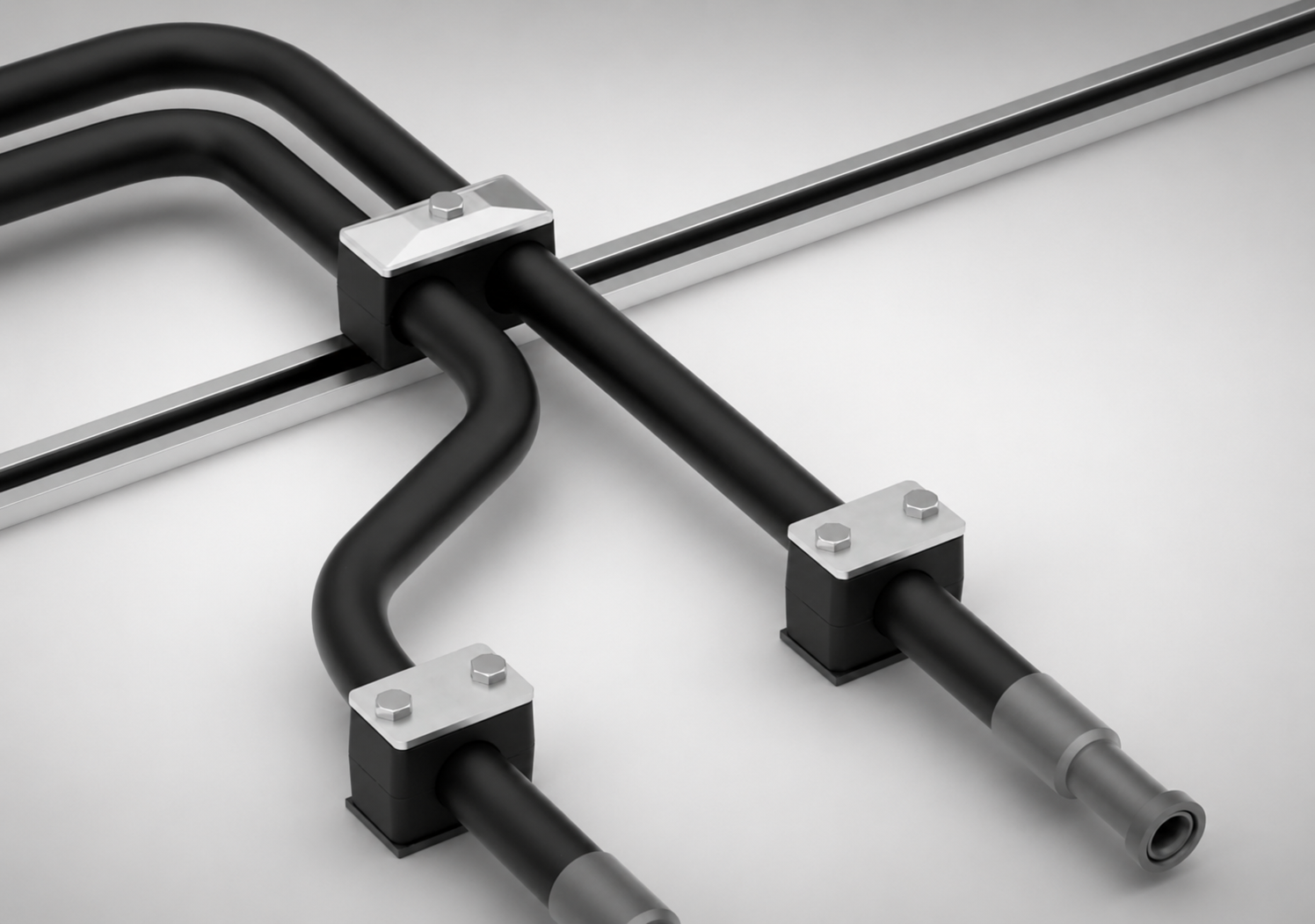

• Кріплення DIN 3015 дозволяють витримувати постійну відстань між трубою та корпусом обладнання, між сусідніми трубами, а також між трубою і рухомими елементами машини, що важливо не лише для зовнішнього вигляду. Правильне трасування виключає випадкові контакти, знижує ризик вібраційного зношування та полегшує обслуговування системи.

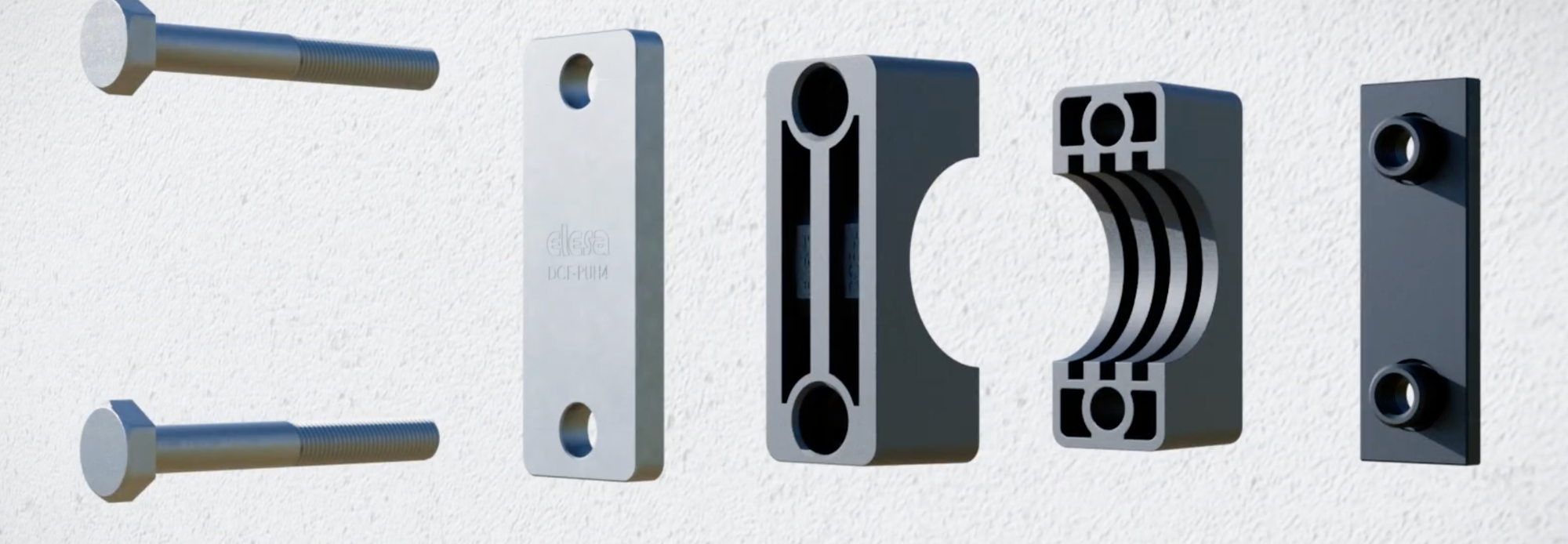

• Стандартизоване кріплення складається з простих елементів: нижньої опорної частини, двох половин корпусу, верхньої пластини і гвинтів кріплення. Воно може встановлюватись на приварну пластину, монтажну направляючу або іншу основу. При ремонті трубу можна зняти, замінити та знову встановити в те саме положення. Це велика перевага в порівнянні з саморобними кріпленнями, які після ремонту часто неможливо відновити у початковому вигляді.

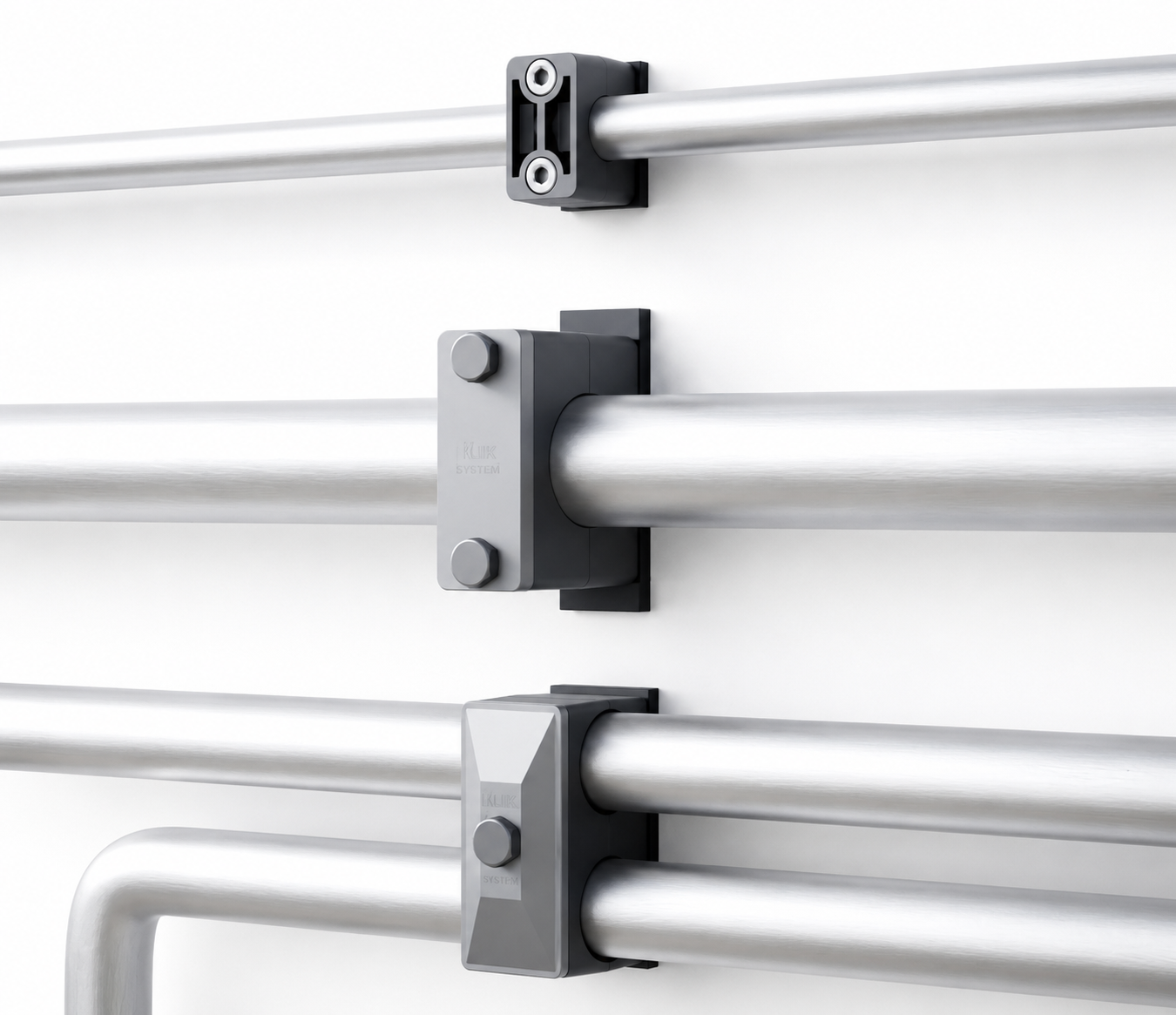

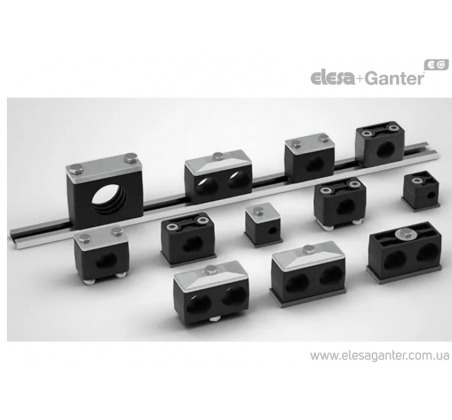

• DIN 3015 передбачає різні серії кріплень. Легка серія застосовується для менш навантажених ліній, важка для умов з підвищеною вібрацією і вищими механічними навантаженнями. Також існують здвоєні кріплення для паралельного прокладання двох труб. Це дозволяє вибирати кріплення за діаметром труби, умовами експлуатації та характером навантаження.

Висновки:

DIN 3015 вводить єдиний підхід до кріплень гідравліки і дозволяє стандартизувати розміри, конструкцію, монтажні елементи та взаємозамінність компонентів. Завдяки цьому кріплення різних типорозмірів можна використовувати у серійному виробництві, промисловому монтажі та спрощує подальше обслуговування.
