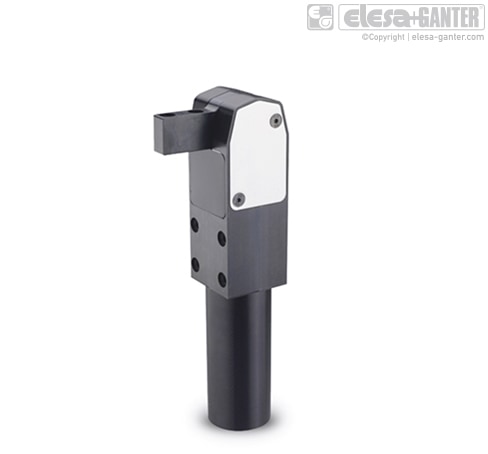

Швидкодіючі силові пневматичні притиски GN 864

Тип

• Тип BL: прихват горизонтальний

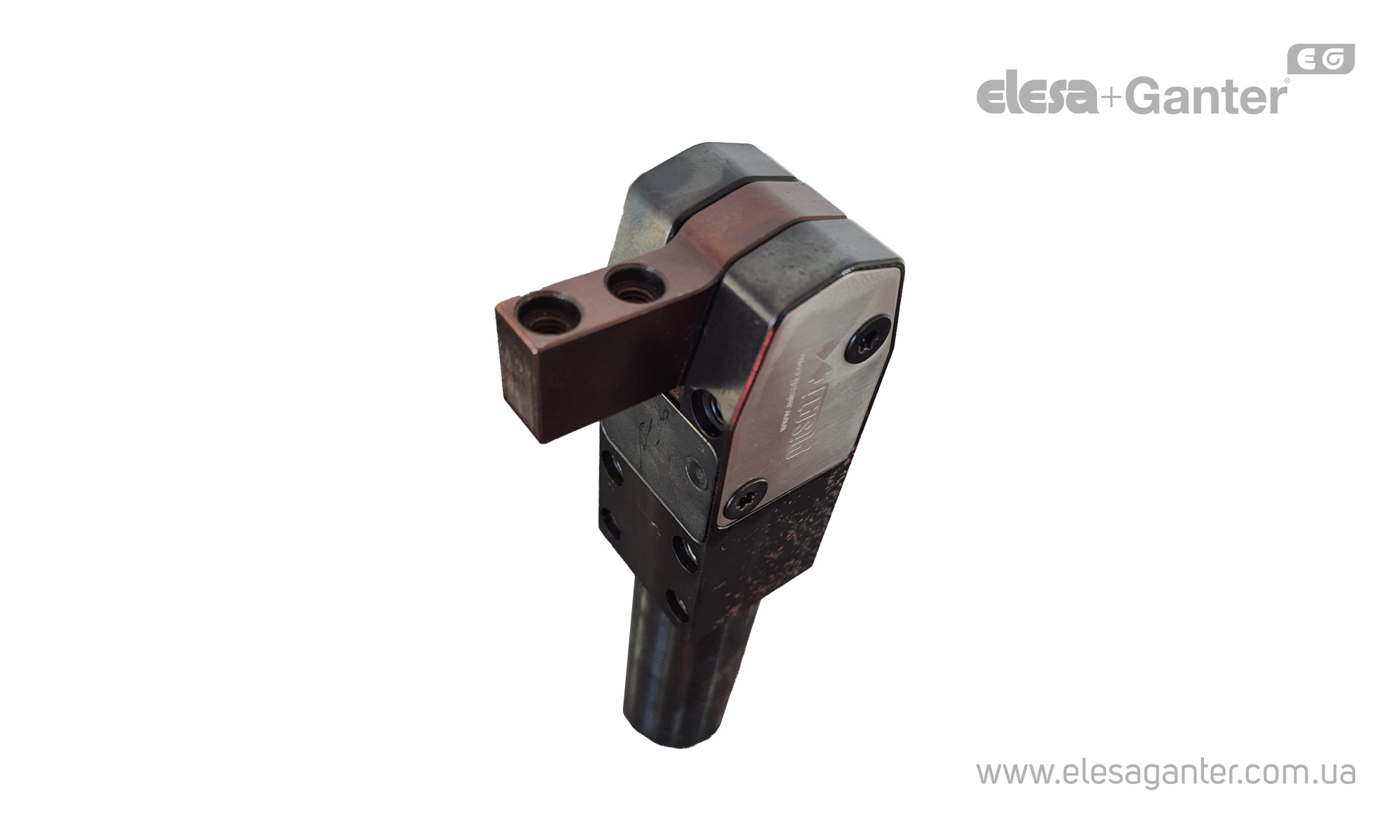

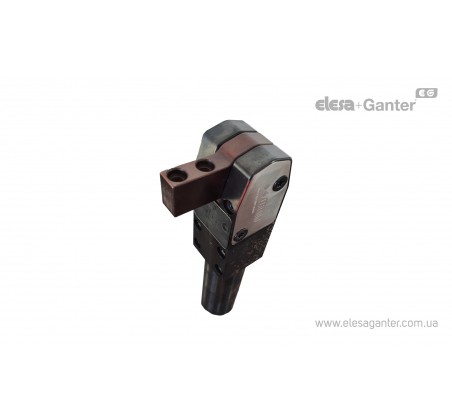

• хімічно нікельований NC

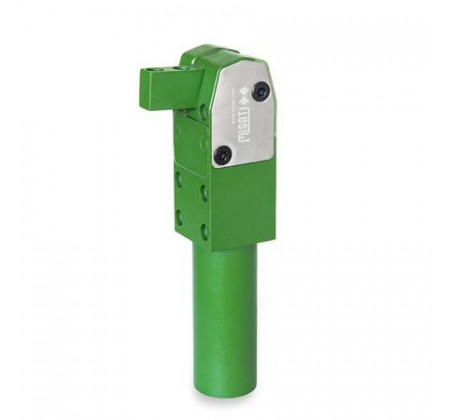

• антиадгезійне покриття політетрафторетилен (ПТФЕ), зелений колір FG

Сталь C 45

макс. тиск 10 бар

Антиадгезійне покриття з політетрафторетилену (ПТФЕ), також відомого як тефлон, застосовується на пневматичних захватах з кількох причин:

• Зниження тертя: ПТФЕ має дуже низький коефіцієнт тертя, що дозволяє пневматичним захопленням легше ковзати по поверхні об'єктів, не дряпаючи їх і не пошкоджуючи.

• Хімічна інертність: ПТФЕ стійкий до більшості хімічних речовин, що робить його ідеальним для використання в агресивних чи корозійних середовищах.
• Антиадгезивні властивості: Покриття допомагає запобігти прилипанню матеріалів до поверхні захватів, що особливо важливо при роботі з липкими або м'якими матеріалами.
• Стійкість до високих температур ПТФЕ може витримувати високі температури без розкладання або втрати властивостей, що розширює сферу його застосування.
• Довговічність: Таке покриття збільшує термін служби захватів, оскільки захищає їх від зношування та механічних пошкоджень.

У сукупності ці властивості роблять ПТФЕ ідеальним вибором для антиадгезійного покриття у пневматичних захватах, що використовуються в автоматизованих виробничих лініях, робототехніці та інших додатках.

Дані пневматичні силові затискачі (патент MISATI) використовуються для затискання, утримання, фіксації та розміщення заготовок у затискачах та системах транспортування.

Важливими перевагами цих силових затискачів є:

висока затискна сила,

малі розміри,

знижена витрата повітря,

невелика вага.

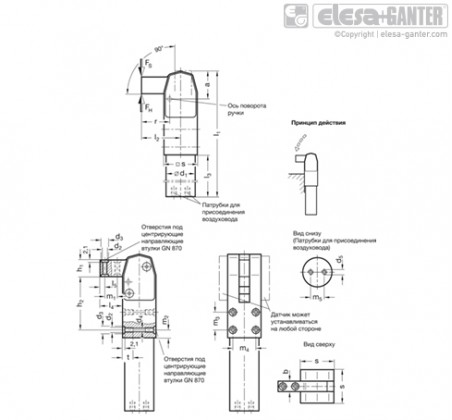

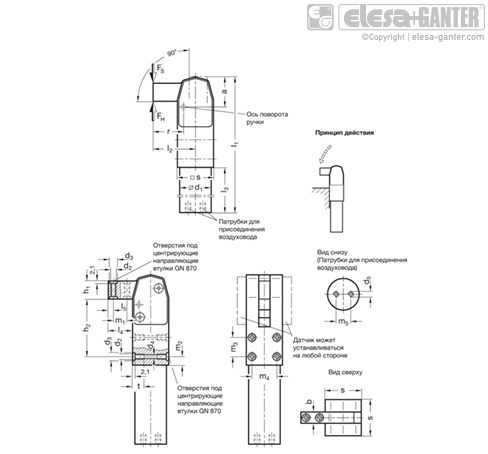

На кресленнях, представлених тут, дається пояснення принципу впливу механізму мертвої точки.

Поршні з діаметрами 20, 32, 40 і 50 мм забезпечують затискну силу від 60 Нм до 475 Нм, що призводить до утворення затискних сил, які набагато перевищують сили силових затискачів конкурентів.

Силові затискачі розроблені та налаштовані для забезпечення збільшеного терміну служби. Функціональні випробування довели, що навіть після 20 мільйонів циклів вони все ще були у робочому стані.

Додаткові переваги:

Затискач кінематично розроблений таким чином, щоб забезпечувалося самоутримання (утримуюча сила FH) у затиснутому положенні (затискна сила FS) після проходження мертвої точки завдяки неможливості рухатися у зворотному напрямку.

Послідовність прямого ходу прихвату швидка, але кінцева фіксуюча дія повільна, і в результаті пневматичне демпфування зазвичай не потрібне. Однак, за запитом, демпфування може бути забезпечене при переміщенні великих мас.

Кріпильний механізм обладнаний голчастими підшипниками, які забезпечують оптимальні затискні сили та знижений зношування.

Сталевий циліндр з інтегрованим механізмом кріплення в одному пристрої. Це забезпечує високу стійкість цих невеликих пристроїв, які мають широкий спектр застосування. Розміщення повітропроводу на нижній частині також дає низку інших переваг.

Затискний механізм GN 864 також накривається кожухом для захисту від потрапляння бруду та інших матеріалів, які можуть створювати перешкоди для належного функціонування затискачів (наприклад, при зварюванні!).
