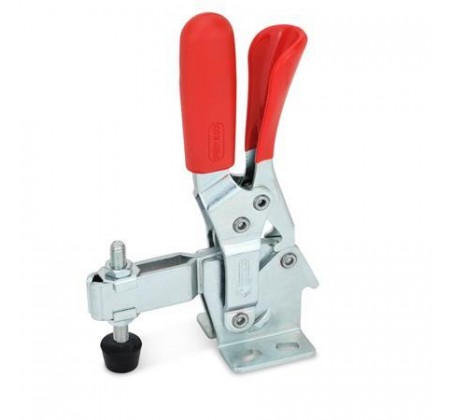

Вертикальні притиски з блокатором GN 810.3-NI

Друк

GN 810.3

Вертикальні притиски зі стопорним замком

Оцинкована сталь, важіль під зварювання/м'який натискний шпиндель/вилка/звичайний/подовжений важіль

GN 810.3-NI

Вертикальні притиски з блокатором

Нержавіюча сталь, під притиск, що приварюється/натискний шпиндель вилка/з м'яким наконечником

Вертикальні притиски з блокатором GN 810.3-NI – фото 2

Вертикальні притиски з блокатором GN 810.3-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 810.3-NI Нержавіюча сталь, під притиск, що приварюється/натискний шпиндель вилка/з м'яким наконечником

Артікул
Артікул	b₁	Размер	FH в Н	Fh в Н	a ≈	a₁	w	b₂	s₁	b₃	d₁	h₁ ≈	s₂	d₂	l	l₁	a	d₃	h₂	l₂	m₁	s	d₂ ≈	h₄ ≈	l₁ ≈	l₂ ≈	l₃ min	l₄	m₂	h₃	l₃ ≈	r	h₄	l₃ max	r ≈	b	b₉	h₁	l ±₁	h₅	k₃	h₁ min	h₂ max	m₃	m₄	Размер GN ₈₅₂.₃	GN₈₁₂ GN₈₁₂.₁	t min	В наявності	Ціна
GN 810.3-130-AL-NI	35	130	1050	1050	28	35	17.5	42	2.5	6.2	M 6	142	5	5.5	85	85	28	12.5	28	42	12.5	2.5	5.5	-	85	42	-	55	19	16	-	79.5	25.5	54	79.5	42	M 6	142	5.5	11.3	142	28	16	27	29	79.5	268	-	Так	4857 грн	Детальніше
GN 810.3-130-AL-NI Характеристики: b₁ 35 Размер 130 FH в Н 1050 Fh в Н 1050 a ≈ 28 a₁ 35 w 17.5 b₂ 42 s₁ 2.5 b₃ 6.2 d₁ M 6 h₁ ≈ 142 s₂ 5 d₂ 5.5 l 85 l₁ 85 a 28 d₃ 12.5 h₂ 28 l₂ 42 m₁ 12.5 s 2.5 d₂ ≈ 5.5 h₄ ≈ - l₁ ≈ 85 l₂ ≈ 42 l₃ min - l₄ 55 m₂ 19 h₃ 16 l₃ ≈ - r 79.5 h₄ 25.5 l₃ max 54 r ≈ 79.5 b 42 b₉ M 6 h₁ 142 l ±₁ 5.5 h₅ 11.3 k₃ 142 h₁ min 28 h₂ max 16 m₃ 27 m₄ 29 Размер GN ₈₅₂.₃ 79.5 GN₈₁₂ GN₈₁₂.₁ 268 t min - 4857 грн Так До кошику
GN 810.3-130-CL-NI	35	130	1050	1050	28	35	17.5	42	2.5	6.2	M 6	142	5	5.5	85	85	28	12.5	28	42	12.5	2.5	5.5	11.3	85	42	55	55	19	16	-	79.5	25.5	54	79.5	42	M 6	142	5.5	11.3	142	28	16	27	29	79.5	280	17.5	Так	4999 грн	Детальніше
GN 810.3-130-CL-NI Характеристики: b₁ 35 Размер 130 FH в Н 1050 Fh в Н 1050 a ≈ 28 a₁ 35 w 17.5 b₂ 42 s₁ 2.5 b₃ 6.2 d₁ M 6 h₁ ≈ 142 s₂ 5 d₂ 5.5 l 85 l₁ 85 a 28 d₃ 12.5 h₂ 28 l₂ 42 m₁ 12.5 s 2.5 d₂ ≈ 5.5 h₄ ≈ 11.3 l₁ ≈ 85 l₂ ≈ 42 l₃ min 55 l₄ 55 m₂ 19 h₃ 16 l₃ ≈ - r 79.5 h₄ 25.5 l₃ max 54 r ≈ 79.5 b 42 b₉ M 6 h₁ 142 l ±₁ 5.5 h₅ 11.3 k₃ 142 h₁ min 28 h₂ max 16 m₃ 27 m₄ 29 Размер GN ₈₅₂.₃ 79.5 GN₈₁₂ GN₈₁₂.₁ 280 t min 17.5 4999 грн Так До кошику
GN 810.3-130-EL-NI	35	130	1050	1050	28	35	17.5	42	2.5	6.2	M 6	142	5	5.5	86	86	-	12.5	28	-	12.5	2.5	5.5	-	86	42	-	55	19	16	54	79.5	25.5	54	79.5	42	M 6	142	5.5	11.3	142	28	16	27	29	79.5	271	-	Під замовлення	4997 грн	Детальніше
GN 810.3-130-EL-NI Характеристики: b₁ 35 Размер 130 FH в Н 1050 Fh в Н 1050 a ≈ 28 a₁ 35 w 17.5 b₂ 42 s₁ 2.5 b₃ 6.2 d₁ M 6 h₁ ≈ 142 s₂ 5 d₂ 5.5 l 86 l₁ 86 a - d₃ 12.5 h₂ 28 l₂ - m₁ 12.5 s 2.5 d₂ ≈ 5.5 h₄ ≈ - l₁ ≈ 86 l₂ ≈ 42 l₃ min - l₄ 55 m₂ 19 h₃ 16 l₃ ≈ 54 r 79.5 h₄ 25.5 l₃ max 54 r ≈ 79.5 b 42 b₉ M 6 h₁ 142 l ±₁ 5.5 h₅ 11.3 k₃ 142 h₁ min 28 h₂ max 16 m₃ 27 m₄ 29 Размер GN ₈₅₂.₃ 79.5 GN₈₁₂ GN₈₁₂.₁ 271 t min - 4997 грн Під замовлення До кошику
GN 810.3-230-AL-NI	43	230	2000	2000	40	43	20	45	3	8.5	M 8	168	6	6.5	110.5	110.5	40	18	33.5	58	18	3	6.5	-	110.5	58	-	68	21	18	-	104	30	73	104	45	M 8	168	6.5	9.5	168	33.5	18	32	32	104	444	-	Так	5607 грн	Детальніше
GN 810.3-230-AL-NI Характеристики: b₁ 43 Размер 230 FH в Н 2000 Fh в Н 2000 a ≈ 40 a₁ 43 w 20 b₂ 45 s₁ 3 b₃ 8.5 d₁ M 8 h₁ ≈ 168 s₂ 6 d₂ 6.5 l 110.5 l₁ 110.5 a 40 d₃ 18 h₂ 33.5 l₂ 58 m₁ 18 s 3 d₂ ≈ 6.5 h₄ ≈ - l₁ ≈ 110.5 l₂ ≈ 58 l₃ min - l₄ 68 m₂ 21 h₃ 18 l₃ ≈ - r 104 h₄ 30 l₃ max 73 r ≈ 104 b 45 b₉ M 8 h₁ 168 l ±₁ 6.5 h₅ 9.5 k₃ 168 h₁ min 33.5 h₂ max 18 m₃ 32 m₄ 32 Размер GN ₈₅₂.₃ 104 GN₈₁₂ GN₈₁₂.₁ 444 t min - 5607 грн Так До кошику
GN 810.3-230-CL-NI	43	230	2000	2000	40	43	20	45	3	8.5	M 8	168	6	6.5	110.5	110.5	40	18	33.5	58	18	3	6.5	9.5	110.5	58	68	68	21	18	-	104	30	73	104	45	M 8	168	6.5	9.5	168	33.5	18	32	32	104	478	20	Так	5817 грн	Детальніше
GN 810.3-230-CL-NI Характеристики: b₁ 43 Размер 230 FH в Н 2000 Fh в Н 2000 a ≈ 40 a₁ 43 w 20 b₂ 45 s₁ 3 b₃ 8.5 d₁ M 8 h₁ ≈ 168 s₂ 6 d₂ 6.5 l 110.5 l₁ 110.5 a 40 d₃ 18 h₂ 33.5 l₂ 58 m₁ 18 s 3 d₂ ≈ 6.5 h₄ ≈ 9.5 l₁ ≈ 110.5 l₂ ≈ 58 l₃ min 68 l₄ 68 m₂ 21 h₃ 18 l₃ ≈ - r 104 h₄ 30 l₃ max 73 r ≈ 104 b 45 b₉ M 8 h₁ 168 l ±₁ 6.5 h₅ 9.5 k₃ 168 h₁ min 33.5 h₂ max 18 m₃ 32 m₄ 32 Размер GN ₈₅₂.₃ 104 GN₈₁₂ GN₈₁₂.₁ 478 t min 20 5817 грн Так До кошику
GN 810.3-230-EL-NI	43	230	2000	2000	40	43	20	45	3	8.5	M 8	168	6	6.5	112	112	-	18	33.5	-	18	3	6.5	-	112	58	-	68	21	18	73	104	30	73	104	45	M 8	168	6.5	9.5	168	33.5	18	32	32	104	454	-	Під замовлення	5614 грн	Детальніше
GN 810.3-230-EL-NI Характеристики: b₁ 43 Размер 230 FH в Н 2000 Fh в Н 2000 a ≈ 40 a₁ 43 w 20 b₂ 45 s₁ 3 b₃ 8.5 d₁ M 8 h₁ ≈ 168 s₂ 6 d₂ 6.5 l 112 l₁ 112 a - d₃ 18 h₂ 33.5 l₂ - m₁ 18 s 3 d₂ ≈ 6.5 h₄ ≈ - l₁ ≈ 112 l₂ ≈ 58 l₃ min - l₄ 68 m₂ 21 h₃ 18 l₃ ≈ 73 r 104 h₄ 30 l₃ max 73 r ≈ 104 b 45 b₉ M 8 h₁ 168 l ±₁ 6.5 h₅ 9.5 k₃ 168 h₁ min 33.5 h₂ max 18 m₃ 32 m₄ 32 Размер GN ₈₅₂.₃ 104 GN₈₁₂ GN₈₁₂.₁ 454 t min - 5614 грн Під замовлення До кошику

Характеристики

Типи
Тип AL: швелерний варіант виконання з двома фланцевими шайбами
Тип CL: швелерний варіант виконання з двома фланцевими шайбами та GN 708.1 шпиндельним вузлом.
Тип EL: суцільнометалевий варіант виконання з клямкою, монтаж методом приварювання
Варіант виконання з нержавіючої сталі NI
Нержавіюча сталь AISI 304
Усі рухомі частини
змащені спеціальним мастилом
Рукоятка
Високоякісний маслостійкий пластик червоного кольору
Натискний наконечник GN 708.1, Тип CL
Нержавіюча сталь AISI 304
Гумовий наконечник, Шор 85 (Тип CL)

Аксесуари на окреме замовлення

Тримачі для затискних болтів
Натискні гвинти
Рукоятки для натискних гвинтів GN 801 (для типу AL)
Рукоятки для натискних гвинтів GN 809 (для типу EL)
Подовження прихвату GN 801.1 (для типу AL)
Подовження прихвату GN 801.2 (для типу EL)
Подовження прихвату GN 809.1 (для типу EL)

особливості та сфери застосування

Горизонтальні шарнірні затискачі GN 810.3 оснащені запобіжною функцією: у закритому положенні затискач блокується пружним гачком-запобіжником, який запобігає випадковому відкриття фіксатора внаслідок вібрацій або випадкового натискання. Для відкриття затиску потрібно потягнути ручку вгору, щоб звільнити гачок-запобіжник із його паза. Усі дії виконуються однією рукою.

Фіксатори працюють за принципом тумблера: важіль і клямка переміщуються в одному напрямку. Фіксація здійснюється при вертикальному положенні важеля.

Шарнірно-важільні фіксатори у швелерному варіанті виконання з двома фланцевими шайбами (тип AL) можуть за необхідності додатково оснащуватися притискним гвинтом. Крім цього, в комплектацію типу CL також входить вузол шпиндельний з неопреновим наконечником.

Фіксатори типу EL можна використовувати з приварюванням засувки, до якої потім кріпиться притискний фіксатор необхідного типу, або з планками в поєднанні з GN 809 прихват встановлюється для утримання заготовки на місці.

Шарнірно-важільні фіксатори у швелерному варіанті виконання з двома фланцевими шайбами (тип UL) можуть за необхідності додатково оснащуватися спеціальним натискним гвинтом. Крім цього, в комплектацію типу ULС також входить гвинт з неопреновим наконечником.
