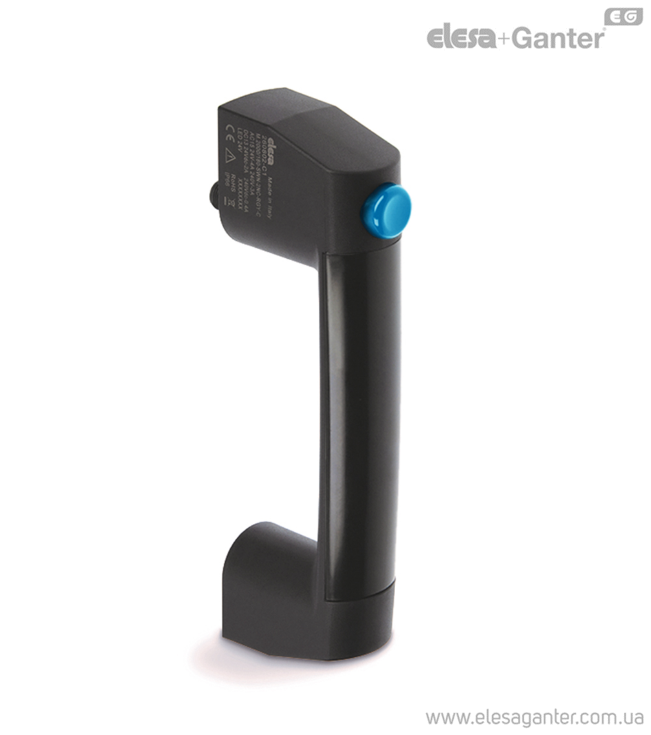

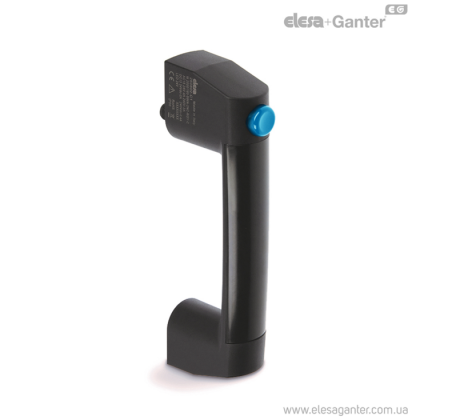

Герметичні водозахищені ручки із двоконтактним моностабільним перемикачем IP67 M.2000-SWM-2NC-2NO-C

Матеріал

Корпус ручки: технополімер на основі поліаміду (PA), армований скловолокном, сертифікований, самозагасаючий UL-94 V0, чорний колір, матове оздоблення.

Фронтальна кришка: технополімер на основі поліаміду (PA), армований скловолокном, сертифікований, самозагасаючий UL-94 V0, чорний колір.

Кнопка: технополімер на основі поліаміду (PA), блакитний колір.

Мікровимикач з кнопкою

З чотирма електричними контактами уповільненої дії 2 НР+ 2 НЗ з подвійним перериванням Zb-подібної форми (див. IEC EN 60947-5-1).

Примусове відкривання відповідно до стандарту МЕК EN 60947-5-1, додаток К: поділ електричних контактів є безпосереднім результатом дії приводу, на якому сила дії застосовується за допомогою непружних елементів, іншими словами, незалежно від пружинних елементів.

Контактні елементи забезпечують самоочисну дію паст зі срібла.

Стандартні виконання

Втулки латунні, глухі різьбові отвори M6 для монтажу з задньої сторони.

Пластиковий 8-полюсний роз'єм М12х1, задній вихід.

• M.2000-SWM-2NC-2NO-C: 2 НЗ-контакти + 2 НР-контакти.

Захист IP

Ступінь захисту IP67

* згідно стандарту EN 60947-5-1

* * згідно стандарту EN 60945-5-1

Ручка M.2000-SWM є ідеальним поєднанням ергономіки, функціональності та компактності.

Крім функції ручки, він об'єднує в одному виробі функцію блоку управління з нормально розімкненими або нормально замкнутими контактами.

Його можна включити в систему безпеки або просто використовувати як пристрій керування електроприладами.

Захист персоналу: дія нормально замкнутого (НЗ) вимикача забезпечує правильне переривання ланцюга.

У разі використання подовжувача з кутовим роз'ємом напрямок виходу кабелю показано на рис. 1.

Технічні дані

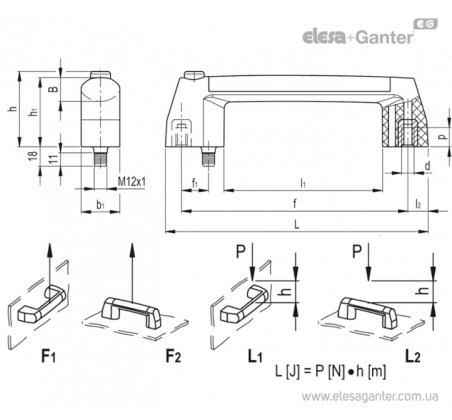

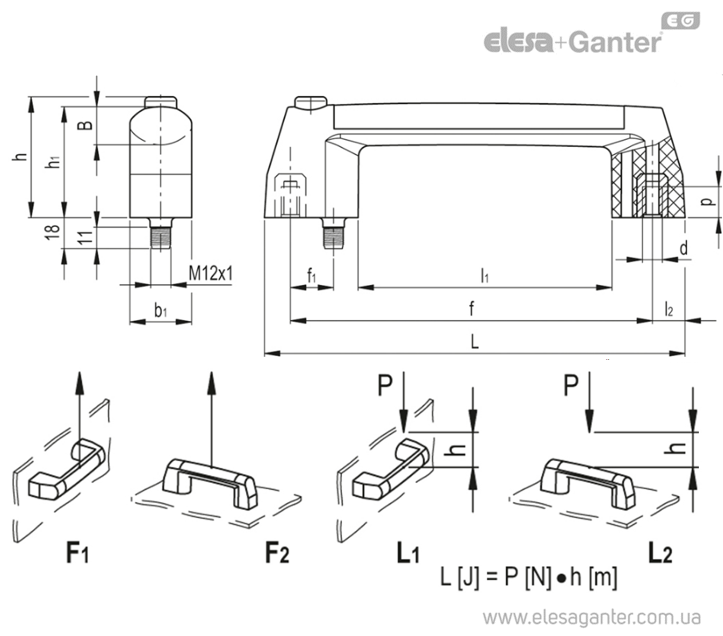

Напруга при розтягуванні та міцність на удар: значення F1, F2, L1 та L2, зазначені в таблиці, були отримані під час випробувань на розрив, виконаних при температурі навколишнього середовища та в умовах випробувань, показаних на малюнку.

Декларація про відповідність CE

Предметом вищезгаданої декларації є відповідність належному законодавству Європейського союзу в галузі гармонізації:

• 2014/35/EU Директива з низьковольтного обладнання
• 2014/30/EU (EMC) Директива з електромагнітної сумісності
• 2011/65/EU (RoHS) Обмеження використання деяких шкідливих речовин в електричному та електронному устаткуванні

Гармонізовані стандарти та нормативні посилання на інші технічні умови, щодо яких заявляється відповідність: EN 60947-5-1:2017
