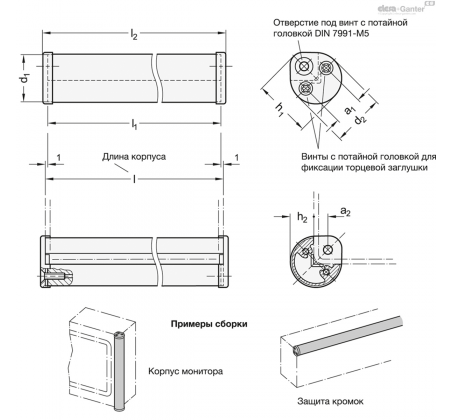

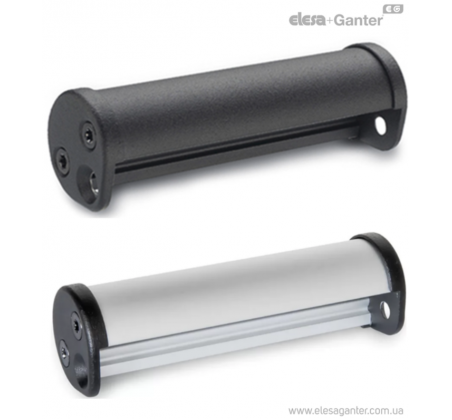

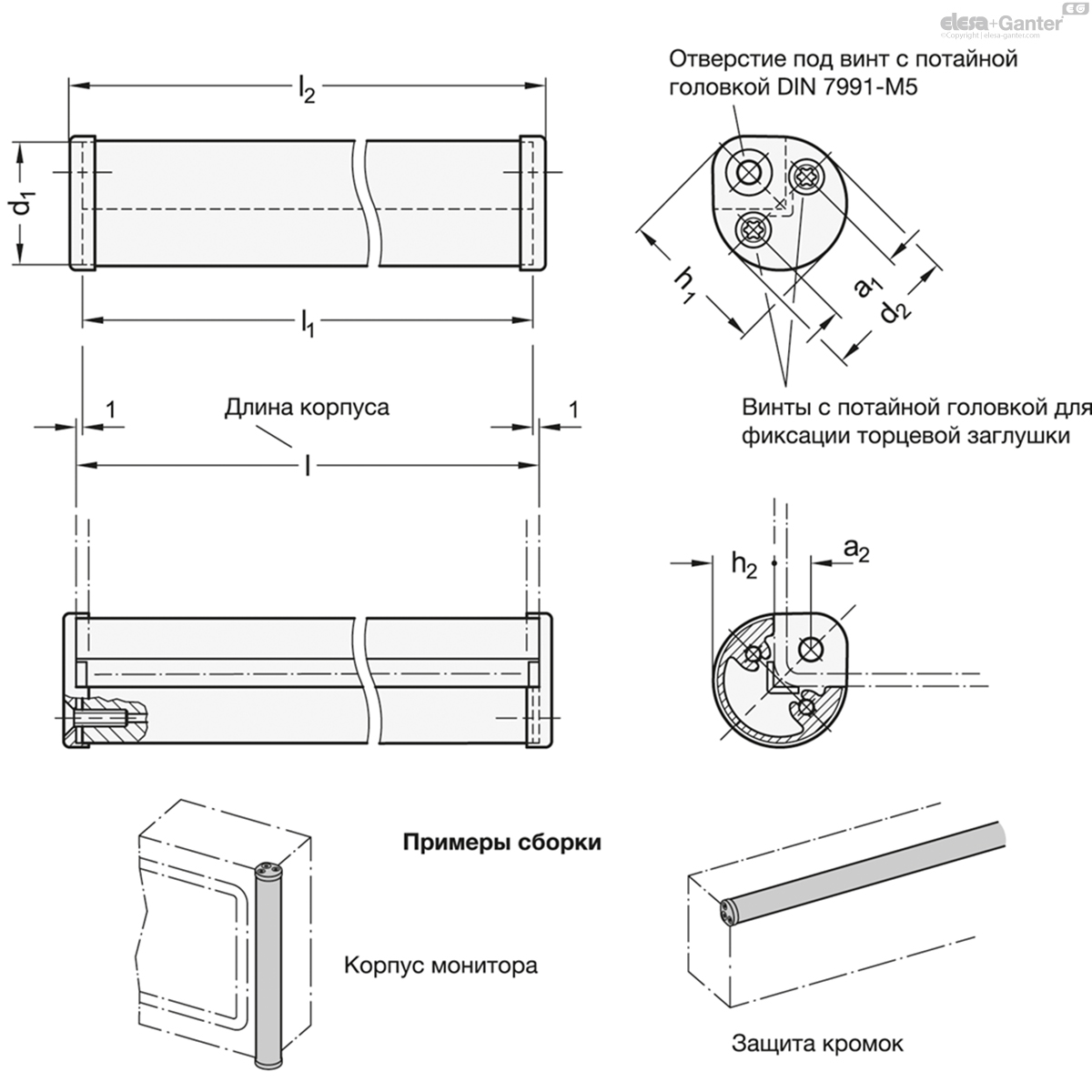

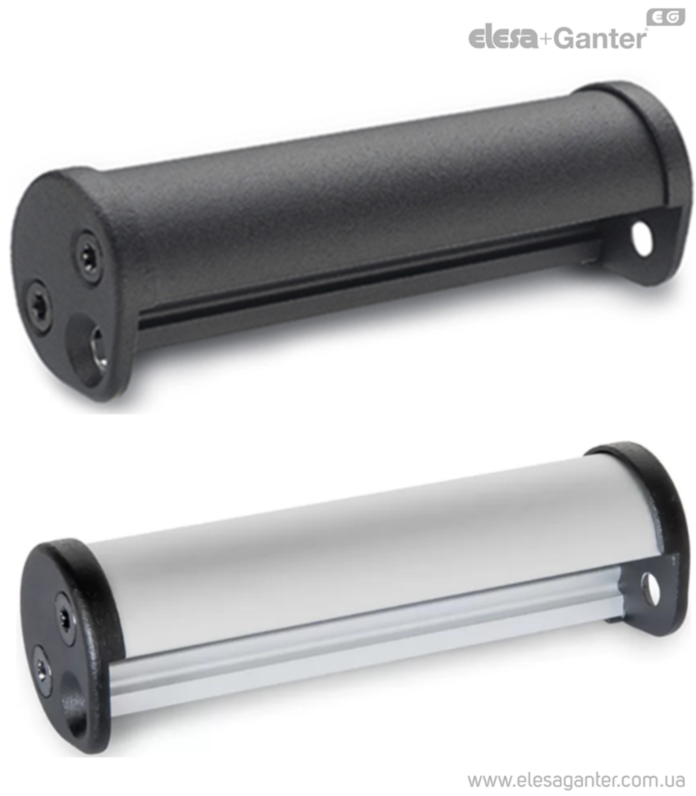

Ручки для встановлення на кромки дверей та висувних систем GN 481
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 481 Алюміній, пластикове покриття, торці цинк пластикове покриття, монтаж в торець
| Артікул | a1 | a2 | d2 | l2 | h1 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|
| GN 481-30-100-SW | 30 | 100 | 100 | 9 | 18 |
Під замовлення
|
789
|
|||
| GN 481-30-200-SW | 30 | 200 | 200 | 9 | 18 | Так |
878
|
|||
| GN 481-30-300-SW | 30 | 300 | 300 | 9 | 18 | Так |
1001
|
|||
| GN 481-30-400-SW | 30 | 400 | 400 | 9 | 18 |
Під замовлення
|
1112
|
|||
| GN 481-30-500-SW | 30 | 500 | 500 | 9 | 18 | Так |
1200
|
Характеристики
Виступ трубки
Алюміній
Заглушки
Цинк, лиття під тиском
Виступ трубки/заглушки
із пластиковим покриттям
чорний колір RAL 9005, текстуроване оздоблення SW
Самонарізні гвинти з потайною головкою
DIN 7500-1, тип M з Torx®
У комплект входять чотири гвинти з потайною головкою DIN 7500-1.
За окремим замовленням:
Виступ трубки
анодоване покриття, природний колір EL
Заглушки з пластиковим покриттям
срібний колір, текстуроване оздоблення
особливості та сфери застосування
Кінцеві ручки GN 481 можуть бути використані наприклад, на боці моніторів, демонстраційних екранів, проекторів, освітлювальних приладів, або для виставкових стендів, які вимагають налаштування та регулювання положення. Так само ці ручки виступатимуть як захисні елементи країв корпусу таких приладів. Можливо адаптувати корпус ручки під потрібну довжину та компенсація допусків при монтажі спрощує монтаж та робить ці елементи універсальними
Інструкція з монтажу
Щоб вирівняти кромкову ручку з краєм шафи (похибка l1 + 2 мм), необхідно спочатку послабити заглушки
Установка здійснюється у два етапи наступним чином:
- Встановіть заглушки щільно до шафи.
- Зафіксуйте виступ в осьовому напрямку за допомогою гвинтів із потайною головкою.
Виступ трубки для кромкових ручок GN 481 формується наступним чином: два шурупи з потайною головкою використовуються для нарізки власного зворотного різьблення на виступі для утримання заглушок на місці.
Якщо потрібна кромкова ручка для шафи нестандартної довжини, стандартний виступ може бути просто обрізаний для підгонки
Залиште відгук про товар!
**для замовлення анодованих ручок, в природному кольорі, додати ES
