П-подібні подовжені ручки із сполучними кріпленнями для профілів TCC-TS-PR-1

Друк

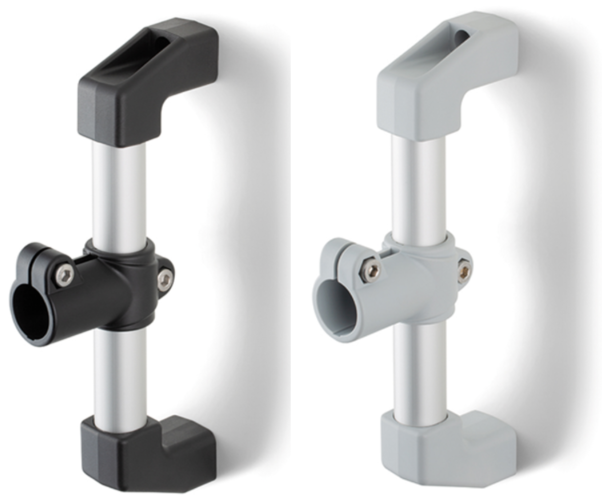

TCC-TS-PR-1

П-подібні подовжені ручки із сполучними кріпленнями для профілів

Армований технополімер, алюмінієва трубка, один з'єднувальний затискач для профільної труби

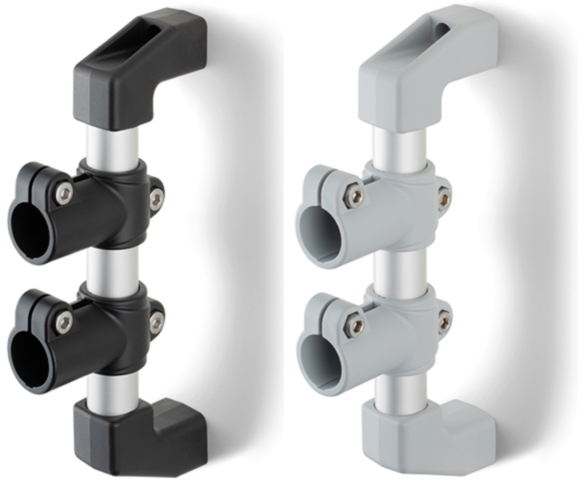

TCC-TS-PR-2

П-подібні подовжені ручки із сполучними кріпленнями для профілів

Армований технополімер, алюмінієва трубка, два сполучні затискачі для профільних труб

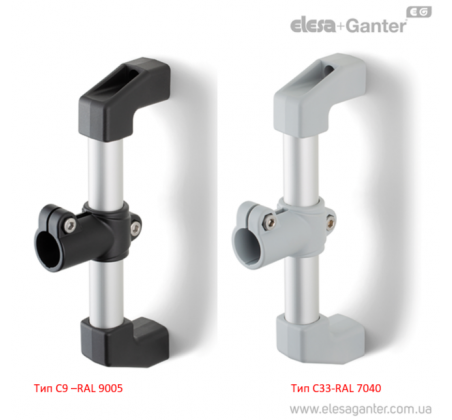

П-подібні подовжені ручки із сполучними кріпленнями для профілів TCC-TS-PR-1 – фото 1

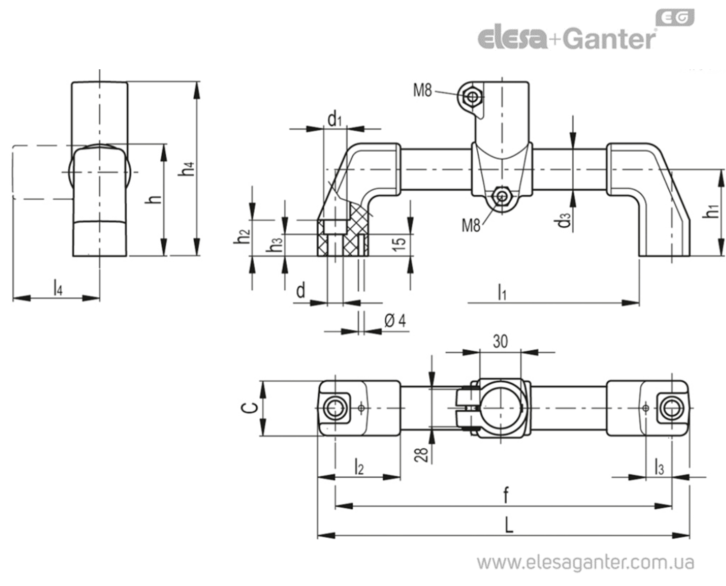

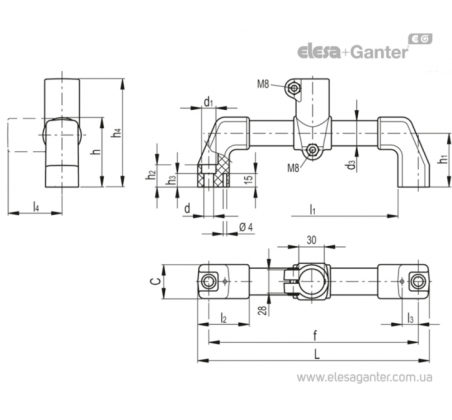

П-подібні подовжені ручки із сполучними кріпленнями для профілів TCC-TS-PR-1 – Креслення 1

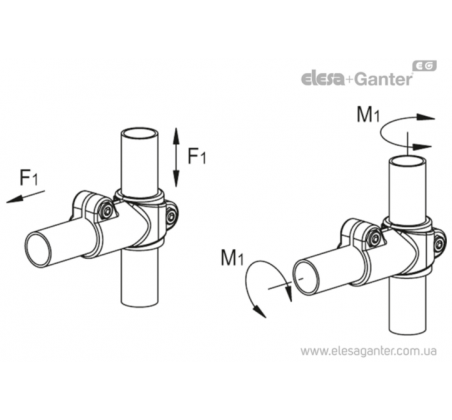

П-подібні подовжені ручки із сполучними кріпленнями для профілів TCC-TS-PR-1 – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

TCC-TS-PR-1 Армований технополімер, алюмінієва трубка, один з'єднувальний затискач для профільної труби

Артікул
Артікул	f ±₁	F₁*[N]	M₁**[Nm]	d	L	d₁	l₁	d₃	h₂	l₂	l₃	l₄	h	h₃	h₄	C	C#[Nm]	h₁	В наявності	Ціна
TCC-TS-30-PR-1-C33	200	1650	17	8.5	224	13.5	154	30	25	57	18	64.5	82	14.5	124.5	38	12	60	Так	1143 грн	Детальніше
TCC-TS-30-PR-1-C33 Характеристики: f ±₁ 200 F₁[N] 1650 M₁*[Nm] 17 d 8.5 L 224 d<sub>1</sub> 13.5 l₁ 154 d<sub>3</sub> 30 h₂ 25 l₂ 57 l₃ 18 l₄ 64.5 h 82 h₃ 14.5 h₄ 124.5 C 38 C#[Nm] 12 h₁ 60 1143 грн Так До кошику
TCC-TS-30-PR-1-C9	200	1650	17	8.5	224	13.5	154	30	25	57	18	64.5	82	14.5	124.5	38	12	60	Так	1143 грн	Детальніше
TCC-TS-30-PR-1-C9 Характеристики: f ±₁ 200 F₁[N] 1650 M₁*[Nm] 17 d 8.5 L 224 d<sub>1</sub> 13.5 l₁ 154 d<sub>3</sub> 30 h₂ 25 l₂ 57 l₃ 18 l₄ 64.5 h 82 h₃ 14.5 h₄ 124.5 C 38 C#[Nm] 12 h₁ 60 1143 грн Так До кошику

характеристики

Кронштейни ручки

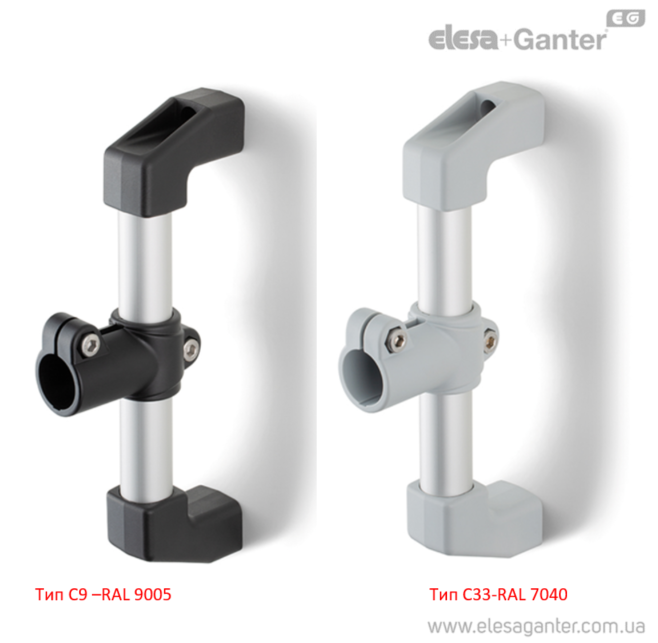

Армований скловолокном технополімер на основі поліаміду (ПА), RAL 9005 (C9), чорний або сірий колір, RAL 7040 (C33), матове оздоблення. Поставляються у зібраному вигляді.
З'єднання стрижня ручки з трубкою запобігає обертанню трубки.
Трубка
Анодований алюміній, природний колір.
З'єднувальний затискач
Армований скловолокном технополімер на основі поліаміду (ПА), RAL 9005 (C9), чорний або сірий колір, RAL 7040 (C33), матове оздоблення.
Гвинт із циліндричною головкою та шестикутним гніздом з нержавіючої сталі марки AISI 304 з протизадирним покриттям.
Контргайки з нержавіючої сталі марки AISI 304. Постачаються у зібраному вигляді.
Стандартні виконання
Наскрізні отвори для гвинтів із циліндричною головкою із шестигранним гніздом.
TCC-TS-PR-1: один з'єднувальний затискач.

Особливості та галузі застосування, технічні дані

Затискачі дозволяють різні типи збирання (див. приклади).

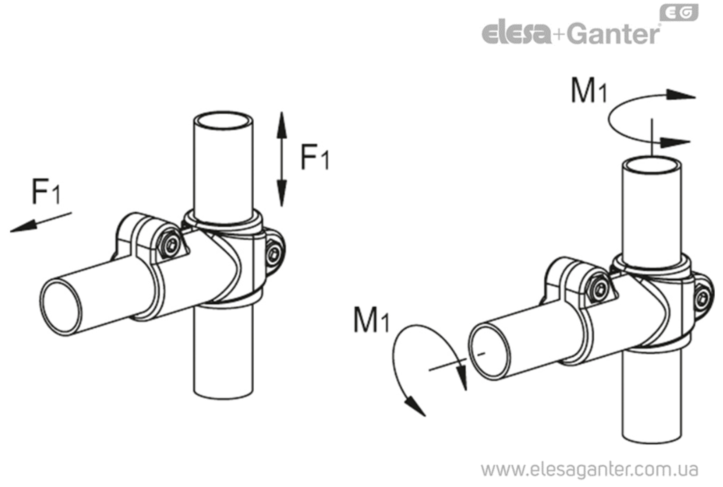

Опір витягуванню та обертанню: значення F1 та M1, представлені в таблиці, були виміряні за допомогою спеціального динамометричного апарату за допомогою затягування гвинтів до рекомендованого моменту затягування “C#” у зазначених умовах проведення перевірки та при кімнатній температурі.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

TCC-TS-PR.pdf

Залиште відгук про товар!

*С# - рекомендований момент затягування гвинтів

Аксесуари на окреме замовлення

GN 930 - профільні труби з різьбовим пазом та ребрами жорсткості
GN 197 - кронштейни кріплення моніторів стандарту VESA
