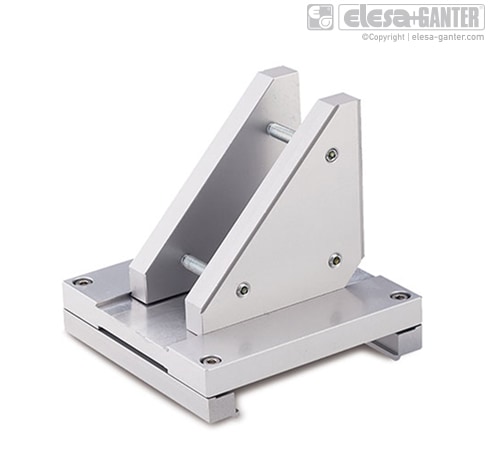

Сполучні комплекти X-Z для регульованих кареток GN 900 GN 900.3
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 900.3 Алюміній, монтаж однієї/двох пластин
| Артікул | d1 | d2 | l1 | l2 | s | l3 | l4 | b Розмiр ковзання | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 900.3-120-120-P | M 8 | M 5 | 120 | 145 | 16 | 82 | 13 | 120 |
Під замовлення
|
17149
|
|||
| GN 900.3-120-120-S | M 8 | M 5 | 120 | 145 | 16 | 82 | 13 | 120 |
Під замовлення
|
8399
|
|||
| GN 900.3-30-30-P | M 4 | M 2.5 | 30 | 41 | 6 | 17 | 6 | 30 |
Під замовлення
|
8802
|
|||
| GN 900.3-30-30-S | M 4 | M 2.5 | 30 | 41 | 6 | 17 | 6 | 30 |
Під замовлення
|
4292
|
|||
| GN 900.3-50-50-P | M 5 | M 3 | 50 | 67 | 8 | 32 | 8 | 50 | Так |
8802
|
|||
| GN 900.3-50-50-S | M 5 | M 3 | 50 | 67 | 8 | 32 | 8 | 50 | Так |
4273
|
|||
| GN 900.3-80-80-P | M 6 | M 4 | 80 | 105 | 12 | 52 | 13 | 80 | Так |
11372
|
|||
| GN 900.3-80-80-S | M 6 | M 4 | 80 | 105 | 12 | 52 | 13 | 80 | Так |
5683
|
характеристики
Типи

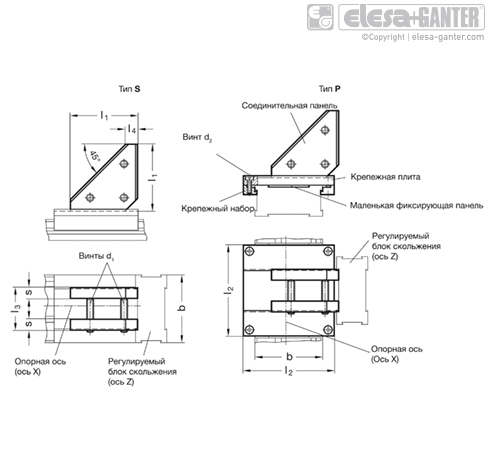

Тип Р: монтаж Z-осі за допомогою сполучної пластини та додаткової основи
Тип S: прямий монтаж Z-осі за допомогою сполучної пластини
Алюміній
анодовані, природний колір
Гвинт установки DIN 913
Оцинкована сталь
Гвинти з головкою під торцевий ключ DIN 912
Нержавіюча сталь
особливості та сфери застосування
За допомогою з'єднувальних комплектів GN 900.3 можна об'єднати два регульовані санлазкові блоки GN 900 для створення конфігурації осі XZ.
Комбінація створюється за рахунок використання двох сполучних пластин, які виключають будь-які отвори кріплення в напрямних. У той же час регульований повзун по осі Z може обмеженою мірою (вертикально по відношенню до осі Z) все ще регулюватися.
У разі конфігурації ковзання осі Z паралельно базової осі (тип P) потрібна перехідна пластина (у комплекті з кріпильним комплектом, невеликими кріпильними пластинами та гвинтами з головкою під торцевий ключ), яка входить до комплекту.
Маленькі пластини кріплення служать для вирівнювання осі Z на 90° і точного регулювання перехідної пластини (тип P).
У комплект входять всі деталі, необхідні створення набору.
Залиште відгук про товар!
Тип Р: монтаж Z-осі за допомогою сполучної пластини та додаткової основи
Тип S: прямий монтаж Z-осі за допомогою сполучної пластини
