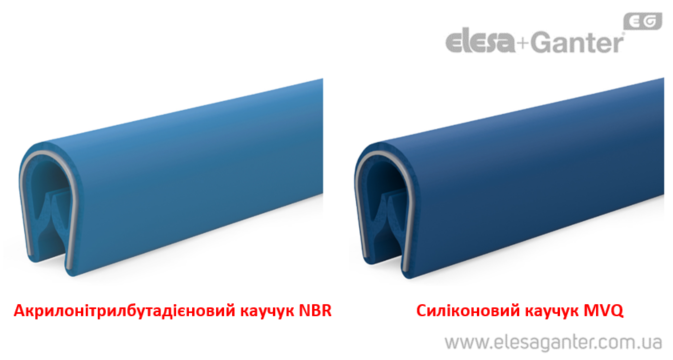

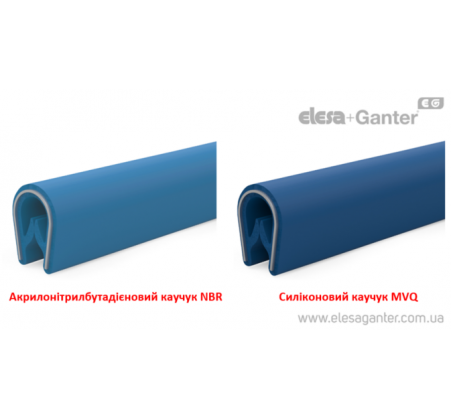

Профіль захисту кромок із затискною стрічкою із нержавіючої сталі для медичного та харчового обладнання сертифікований GN 2194

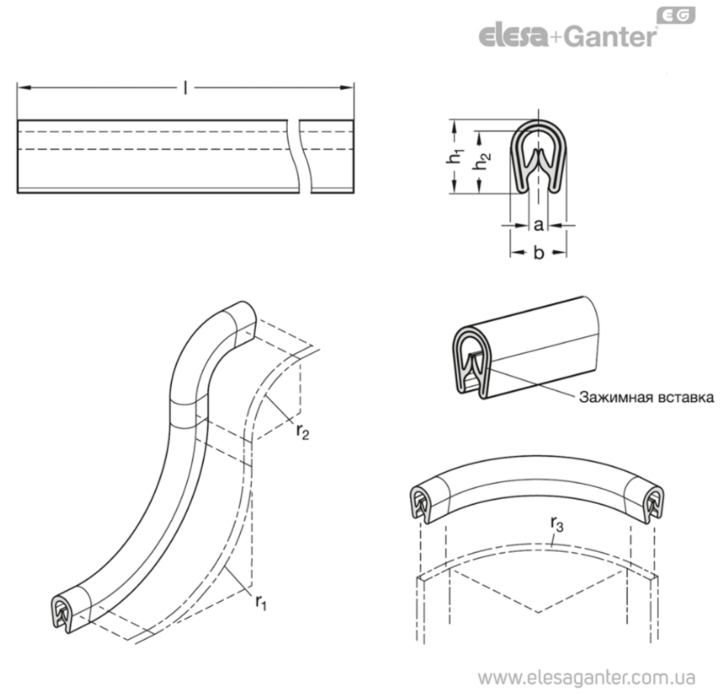

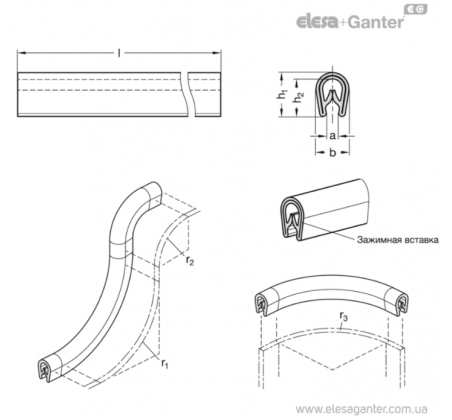

Мінімальні радіуси розміщення
Для забезпечення правильного ущільнення профілю та запобігання його від'єднанню розміщення не повинно виходити за межі мінімальних радіусів. Це додатково спрощує складання профілів.
Величини радіусів перераховані у відповідних стандартах, ними слід керуватися. Залежно від напрямку використання розрізняють розрізні або вигнуті радіуси, тобто внутрішні або зовнішні профілі ущільнення.



Формування
Теоретично профілі ущільнювачів для захисту кромок повинні забезпечувати деформацію х, що становить приблизно 30-50% від максимального значення, для забезпечення надійного ущільнення.
Деформація понад 50% може негативно позначитися на ущільненні та зменшити пружність матеріалу ущільнювача через пластичну деформацію.

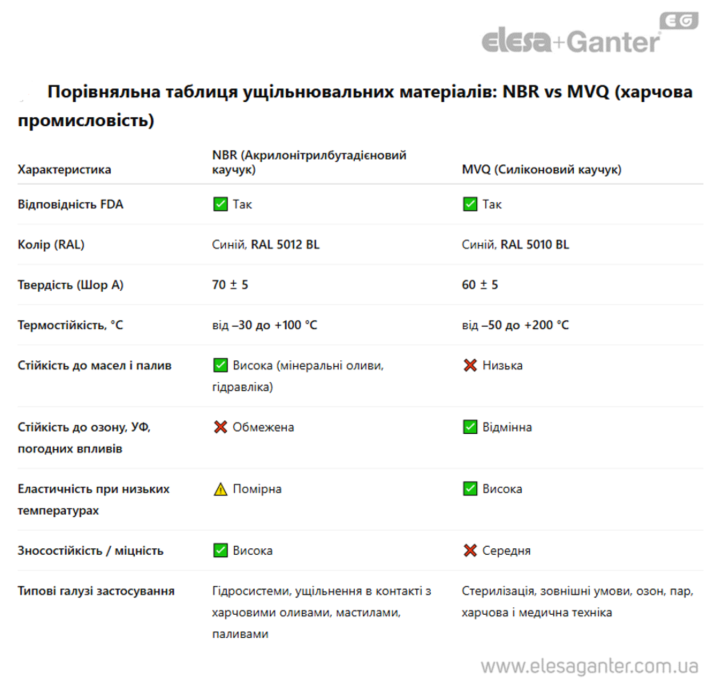

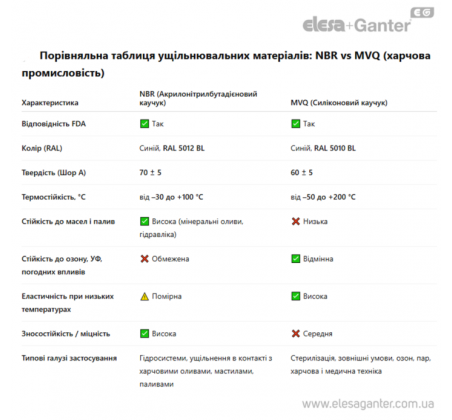

Основні матеріали, характеристики

Профілі можуть бути виготовлені з різних основних матеріалів, залежно від виду застосування. Для полегшення вибору таблиці справа наведені загальні характеристики.

Через велику кількість хімічних речовин, розчинників і т.д. буд. вказати точні технічні характеристики неможливо, оскільки базові матеріали, які є нестійкими, у поєднанні з певними матеріалами можуть бути довговічними і навпаки. Концентрація, температура та час впливу також мають важливе значення. Замовнику рекомендується провести випробування на стійкість при поєднанні відповідних матеріалів у контакті один з одним

Сертифікація UL (профілі ущільнювачів з EPDM)
UL (Underwriters Laboratories) – незалежна міжнародна компанія, що працює в галузі науки про безпеку, аналогічна компанії TÜV в Німеччині випробування є пріоритетними для використання на американському ринку.
Ущільнювальні профілі для захисту кромок GN 2180, виготовлені з EPDM, мають маркування "Компонент, сертифікований лабораторією UL з техніки безпеки в США". Це означає, що профілі можуть використовуватися як компоненти готової продукції, яка також призначена для використання відповідно до сертифікації лабораторії.
Ці види сертифікації набувають все більшої важливості для клієнтів та компаній, оскільки вони гарантують високу якість, надійну обробку, тривалий термін служби, а також повну безпеку продукту.



Вступ
Профілі захисту кромок встановлюються на передньому краї металевих листів і пластин. Вони захищають поверхні від пошкоджень гострими краями. Між тим, профілі ущільнювачів для захисту кромок забезпечують додаткове ущільнення для дверей, кришок і люків.
Способи використання та сфери застосування
При використанні захисту кромок при роботі з обладнанням та деталями верстата, виготовленими з металевих профілів, ризик порізів та садна знижується до мінімуму. У цьому профілі забезпечують візуальний «декоративний ефект». Інші можливі способи застосування включають прокладку кабелів та труб, де необхідно обходити отвори та краї розділових пластин. Це забезпечує надійний захист від відшарування та зносу кабелів та труб.
Зазвичай, використання профілів захисту кромок може зменшити необхідність у подальшій обробці, тобто. закруглення кромок та зняття задирок з розрізаних металевих листів, а також з металевих листів, що розрізають за допомогою лазерного різання.
Профілі ущільнювачів для захисту кромок забезпечують ті ж переваги, що і звичайні профілі для захисту кромок. Однак їх використання рекомендується в тих випадках, коли двері, кришки та люки вимагають додаткової герметизації, щоб уникнути викиду пилу, теплого повітря або шуму або для запобігання попаданню струменя води.
Конструкція
Профілі захисту кромок складаються з екструдованого затискного профілю, який утворює основу конструкції і використовується на кромці листового металу для кріплення профілю захисту кромки.
Для збільшення затискного зусилля затискний профіль посилюється арматурою, що допомагає запобігти від'єднанню профілю після збирання.
Затискна вставка доступна у вигляді сталевої затискної стрічки або у вигляді затискної стрічки із сталевого дроту. Сталеві затискні стрічки мають більший ефект затиску, тоді як затискні стрічки із сталевого дроту дозволяють зменшити радіус складання, що також забезпечує більш рівномірне вирівнювання країв.
Ущільнювальний профіль кріпиться до верхньої або бічної сторони затискного профілю і є більш м'яким. Він може бути виготовлений як з основного матеріалу затискного профілю, так і спеціальних матеріалів для певних областей застосування. Для досягнення належної герметизації профіль ущільнювачів повинен бути попередньо напружений і/або сформований так, щоб він міг щільно прилягати до протилежної поверхні.
Стрічка ущільнювача всередині затискного профілю забезпечує герметизацію ущільнювального профілю для захисту кромок з краєм листа.



Складання
Для вирівнювання профілів можна використовувати бічні кусачки та ножиці, придатні для різання металевої затискної вставки. Будь-які кінцеві деталі затискної вставки, що виступають із зони різання, повинні бути видалені, щоб уникнути травм. При необхідності кінці та косяки профілю можуть бути загерметизовані і / або заклеєні.
Прикріплення профілів до країв фіксується за допомогою затискної вставки. Використання клею або інших матеріалів, що клеять, зазвичай не потрібно.
Зазвичай профілі можна закріпити, натискаючи вручну. При необхідності профіль можна зафіксувати, злегка вдаряючи молотком з м'яким бойком.



У представленій конструкції показано стандартне застосування профілів для захисту кромок і профілів ущільнювачів для захисту кромок. Профілі ущільнювачів для захисту кромок кріпляться до дверей і до нерухомої рами. Отвір для дверей покритий профілем для захисту країв по краю.
