Антиротаційні прямі пружинні кріплення для вакуумних присосок VPC-M

Друк

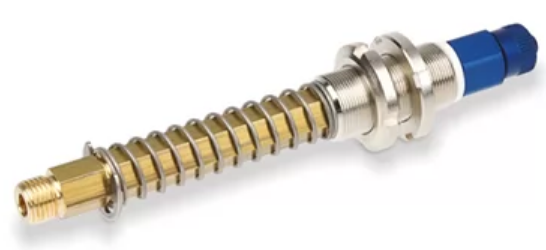

VPC-M

Антиротаційні прямі пружинні кріплення для вакуумних присосок

Пряме з'єднання із зовнішнім різьбленням, швидкознімний фітинг під шланги

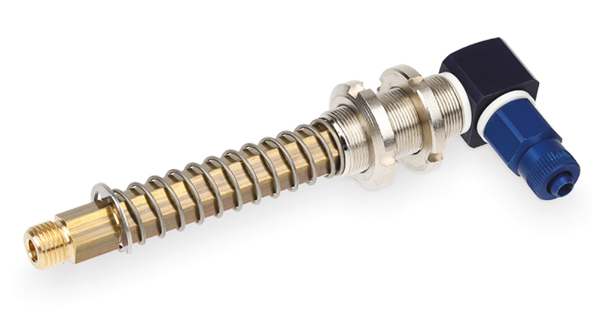

VPC-M-L

Антиротаційні пружинні кутові кріплення для вакуумних присосок

L-подібне з'єднання із зовнішнім різьбленням, швидкознімний фітинг під шланги

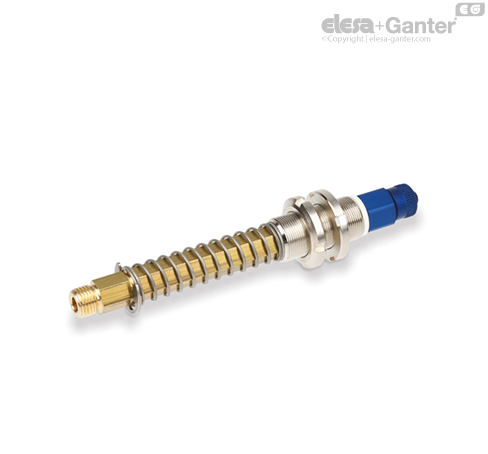

Антиротаційні прямі пружинні кріплення для вакуумних присосок VPC-M – фото 1

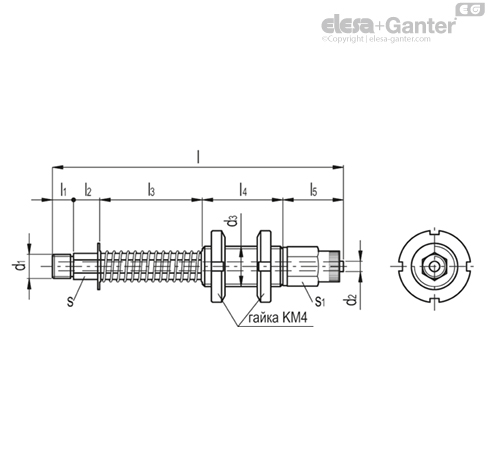

Антиротаційні прямі пружинні кріплення для вакуумних присосок VPC-M – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

VPC-M Пряме з'єднання із зовнішнім різьбленням, швидкознімний фітинг під шланги

Артікул
Артікул	d₂*	s₁	d₁	l	l₁	d₃	l₂	s	l₃	l₄	l₅	В наявності	Ціна
VPC-55-90-G1/4-M	6	16	G1/4	144	15	M25x1.5	-	22	55	40	34	Під замовлення	7392 грн	Детальніше
VPC-55-90-G1/4-M Характеристики: d₂* 6 s₁ 16 d₁ G1/4 l 144 l₁ 15 d₃ M25x1.5 l₂ - s 22 l₃ 55 l₄ 40 l₅ 34 7392 грн Під замовлення До кошику
VPC-55-91-G3/8-M	6	16	G3/8	144	15	M25x1.5	-	22	55	40	34	Під замовлення	7392 грн	Детальніше
VPC-55-91-G3/8-M Характеристики: d₂* 6 s₁ 16 d₁ G3/8 l 144 l₁ 15 d₃ M25x1.5 l₂ - s 22 l₃ 55 l₄ 40 l₅ 34 7392 грн Під замовлення До кошику
VPC-55-92-G3/8-M	9	16	G3/8	150	15	M25x1.5	-	22	55	40	40	Під замовлення	7658 грн	Детальніше
VPC-55-92-G3/8-M Характеристики: d₂* 9 s₁ 16 d₁ G3/8 l 150 l₁ 15 d₃ M25x1.5 l₂ - s 22 l₃ 55 l₄ 40 l₅ 40 7658 грн Під замовлення До кошику
VPC-95-28-G1/4-M	6	17	G1/4	125	10	M20x1	15	13	28	40	32	Так	3846 грн	Детальніше
VPC-95-28-G1/4-M Характеристики: d₂* 6 s₁ 17 d₁ G1/4 l 125 l₁ 10 d₃ M20x1 l₂ 15 s 13 l₃ 28 l₄ 40 l₅ 32 3846 грн Так До кошику
VPC-95-28-M12-M	6	17	M12	125	10	M20x1	15	13	28	40	32	Під замовлення	3846 грн	Детальніше
VPC-95-28-M12-M Характеристики: d₂* 6 s₁ 17 d₁ M12 l 125 l₁ 10 d₃ M20x1 l₂ 15 s 13 l₃ 28 l₄ 40 l₅ 32 3846 грн Під замовлення До кошику
VPC-95-65-G1/4-M	6	17	G1/4	162	10	M20x1	15	13	65	40	32	Під замовлення	4024 грн	Детальніше
VPC-95-65-G1/4-M Характеристики: d₂* 6 s₁ 17 d₁ G1/4 l 162 l₁ 10 d₃ M20x1 l₂ 15 s 13 l₃ 65 l₄ 40 l₅ 32 4024 грн Під замовлення До кошику
VPC-95-65-M12-M	6	17	M12	162	10	M20x1	15	13	65	40	32	Під замовлення	4024 грн	Детальніше
VPC-95-65-M12-M Характеристики: d₂* 6 s₁ 17 d₁ M12 l 162 l₁ 10 d₃ M20x1 l₂ 15 s 13 l₃ 65 l₄ 40 l₅ 32 4024 грн Під замовлення До кошику
VPC-95-95-G1/4-M	6	17	G1/4	192	10	M20x1	15	13	95	40	32	Під замовлення	4204 грн	Детальніше
VPC-95-95-G1/4-M Характеристики: d₂* 6 s₁ 17 d₁ G1/4 l 192 l₁ 10 d₃ M20x1 l₂ 15 s 13 l₃ 95 l₄ 40 l₅ 32 4204 грн Під замовлення До кошику
VPC-95-95-M12-M	6	17	M12	192	10	M20x1	15	13	95	40	32	Під замовлення	4204 грн	Детальніше
VPC-95-95-M12-M Характеристики: d₂* 6 s₁ 17 d₁ M12 l 192 l₁ 10 d₃ M20x1 l₂ 15 s 13 l₃ 95 l₄ 40 l₅ 32 4204 грн Під замовлення До кошику

характеристики

Матеріал
Стрижень із латуні або нікельованої латуні.
Пружина із нержавіючої сталі.
Нарізна муфта із оцинкованої сталі або латуні.
Швидкодіючий фітинг із синього анодованого алюмінію.
Стандартні виконання
VPC-M: з прямим з'єднанням із зовнішнім різьбленням.

Особливості та сфери застосування

Кріплення для вакуумних присосок VPC складаються з:

латунного стрижня із шестигранною секцією для кріплення вакуумної присоски. Це попереджає обертання стрижня та закріпленої на ньому вакуумної присоски по осі;

сталевої або латунної нарізної муфти з двома кільцевими затискними гайками для швидкого з'єднання кріплення вакуумної присоски з автоматичним пристроєм;

пружини для пом'якшення впливу вакуумної присоски та одночасної підтримки постійного тиску з утримуваним вантажем;

швидкодіючого фітинга для з'єднання із вакуумною трубкою.

Підходить для вакуумних присосок діаметром від 45 мм до 110 мм.

Ефективний хід пружини залежить від довжини (l3) стрижня, зокрема:

16 мм для довжини 28 мм;

49 мм для довжини 65 мм;

74 мм для довжини 95 мм.

Сумісні із пластмасовим шлангом діаметром 6x8.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

VPC.pdf

Залиште відгук про товар!

**Підходить для вакуумних присосок діаметром від 45 мм до 110 мм.
