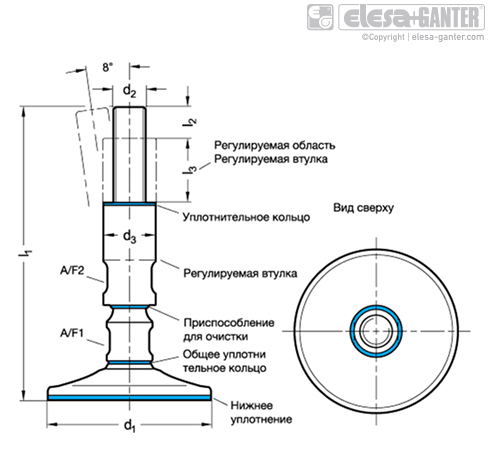

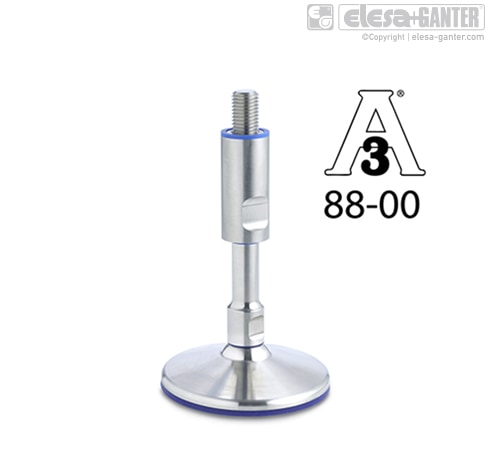

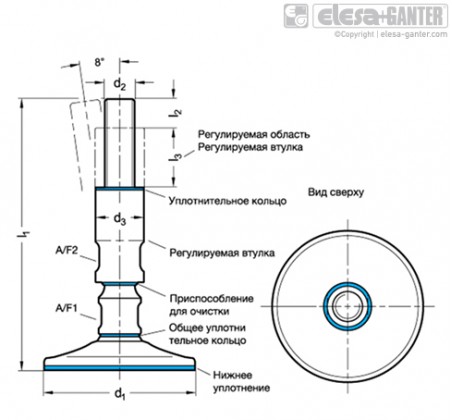

Регульовані медичні опори гігієнічного стандарту GN 20-A

Тип
Тип A: без монтажних отворів
Шпиндель, регульована втулка, опорна пластина
Нержавіюча сталь AISI 304
обточування
Ущільнення сині відповідає вимогам стандарту FDA
Ущільнювальне кільце
NBR, твердість 70 ± 5 по Шору A
Скребок
TPU, твердість 95 ± 5 за Шорою A
Загальне кільце ущільнювача
H-NBR, твердість 85 ± 5 за Шорою A
Нижнє ущільнення
Силікон, твердість 85 ± 5 за Шором A

Гігієнічні регульовані опори GN 20 сертифіковані відповідно до рекомендацій Sanitary Standard, Inc. 3-А та призначені для використання в гігієнічних умовах. Опори GN 20 без монтажних отворів (тип A) призначені для використання у гігієнічних зонах.
Нижнє ущільнення захищає ділянку під основою від бруду. Для цього необхідно пригвинтити основу, використовуючи монтажні отвори, і відповідним чином стиснути. Необхідні гігієнічні кріплення та правильне положення монтажних отворів. Кільце ущільнювача над регулювальною втулкою забезпечує кріплення без мертвої зони. Завдяки кільцевому або кульковому ущільненню рухомі компоненти герметизуються щодо навколишнього середовища.
Високоякісна обробка запобігає прилипанням бруду і полегшує очищення.
Значення, зазначені в таблиці для статичного навантаження, відносяться до суто вертикального навантаження по відношенню до регульованої опори. У нормальних умовах експлуатації навантаження на вигин чи кутові навантаження є рідкістю і призводять до зменшення вантажопідйомності, що необхідно враховувати.

Чому гігієнічний дизайн?
У харчовій, медичній та фармацевтичній промисловості безпека продуктів та захист споживачів стають все важливішими. Через їх специфічні властивості стандартні деталі в гігієнічному виконанні можуть сприяти процесу виробництва в даних галузях, що вимагають особливої уваги, і полегшити виробництво не містять консервантів продуктів з тривалим терміном зберігання.
Переваги гігієнічного дизайну
Найменші обсяг та час робіт з очищення (вони можуть забирати до 25 % витрат часу на виробництво), тому
залишається більше часу для виробництва
споживається менше прісної води
знижується енергоспоживання
потрібно менше миючого засобу
утворюється менше стічних вод
знижуються загальні витрати та економляться ресурси
Правова основа гігієнічного дизайну
EN 1672-2:2009 «Харчова техніка»
Машини повинні бути очищуваними, тобто вони повинні бути спроектовані і виготовлені таким чином, щоб можна було видалити бруд за допомогою рекомендованих методів очищення.
Директива механічного обладнання 2006/42/EC
Машини повинні бути спроектовані таким чином, щоб
матеріали можна було легко та повністю очистити перед кожним використанням
без виникнення ризику заражень чи захворювання.
DIN EN ІСО 14519:2008-07
Гігієнічні вимоги до конструкції обладнання
DIN EN 1672:2009-07
Харчова техніка – Загальні принципи проектування – Частина 2

Вимоги до відповідності Гігієнічному дизайну
Матеріал
Корозійно-стійка нержавіюча сталь
Пластмаси та еластоміри, що відповідають вимогам FDA та ЄС.
Поверхні
Поверхні повинні мати можливість очищення
Слід уникати нерівностей, пов'язаних із конфігурацією не вирівняних пристроїв
Ущільнення мають бути спроектовані таким чином, щоб не виникало жодних зазорів
Пази ущільнювальних кілець мають бути спроектовані з урахуванням гігієнічних вимог.
Повинен бути виключений контакт із виробом
Переважно, щоб кути мали закруглення радіусом 6 мм і більше
Конструкція / геометрія
Внутрішні та зовнішні поверхні всіх пристроїв, компонентів або трубопроводів повинні дренуватися автоматично або допускати дренування та легке очищення.
Властивості та шорсткість поверхні
Легко чиститься при шорсткості Ra < 0,8 мкм



Принципи проектування відповідно до гігієнічного дизайну
EHEDG
Європейське об'єднання гігієнічного інжинірингу та дизайну
Некомерційний європейський консорціум виробників обладнання та продуктів харчування, а також їхні постачальники, науково-дослідні інститути, університети та державні установи охорони здоров'я
приблизно 45 рекомендацій
перевірка продуктів та видача сертифікатів
3-A Sanitary Standard, Inc.
некомерційна та незалежна асоціація в США
три зацікавлені групи: громадські та державні установи охорони здоров'я, виробники обладнання та продуктів харчування
понад 70 санітарних стандартів
дослідження проектів та процесів, видача сертифікатів

Ущільнення
Серед перерахованих у Гігієнічному дизайні стандартних деталей ущільнення мають центральну функцію захисту мертвих зон, зазорів і тріщин від проникнення рідин, що чистять або залишків продукту.
З цією метою для надійного та постійного ущільнення у встановленому стані необхідне попереднє натяг або стиснення ущільнень. У сімействі продуктів Hygienic Design монтажні простори ущільнень та поперечні перерізи ущільнень розраховуються та проектуються за допомогою програмного забезпечення для моделювання так, що при монтажі досягається необхідний поверхневий стиск, а матеріал ущільнення не піддається надмірному тиску.
Між нерухомими та рухомими ущільненнями може бути зроблено принципове розмежування:
нерухоме ущільнення - нижче показані приклади застосування, верх звернений до монтажної поверхні (ущільнювальне кільце), а низ спрямований на контактну поверхню (нижнє ущільнення) так, що відповідний тиск досягається шляхом затягування. Необхідно, щоб всі контактуючі з ущільненням поверхні мали шорсткість не гірше Ra = 0,8 мкм.
рухомі ущільнення на регульованій гільзі (очисник) та кульовому шарнірі (ущільнювальне кільце з'єднання) опори сконструйовані таким чином, що дають можливість регулювання як по висоті, так і по куту. З їх допомогою монтажний простір разом із поперечним перерізом ущільнення забезпечує попередньо напружене ущільнення без зазору.
Залежно від версії та типу використання може виникнути потреба у заміні ущільнень у разі пошкодження або для профілактичного обслуговування. Для цього Elesa+Ganter постачає відповідні ущільнення як запасні частини або пропонує їх під артикулом GN 7600 як стандартні запасні частини.
Приклад встановлення
На ілюстрації на прикладі самовирівнювальної опори GN 20 у гігієнічному виконанні показані різні конфігурації ущільнень.
