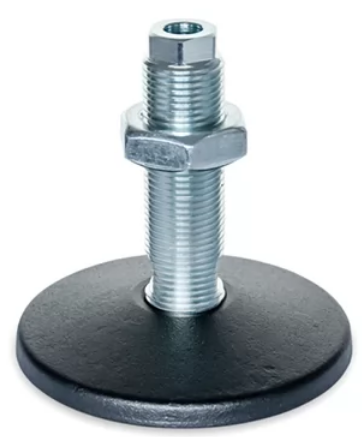

Опорні ніжки з додатковим кріпленням на анкер GN 37-A

Опорні ніжки з додатковим кріпленням на анкер

Без гумової підкладки, сталевий підп'ятник, пластикове покриття, різьбовий стрижень оцинковка, лиска в основі та шестигранник зверху

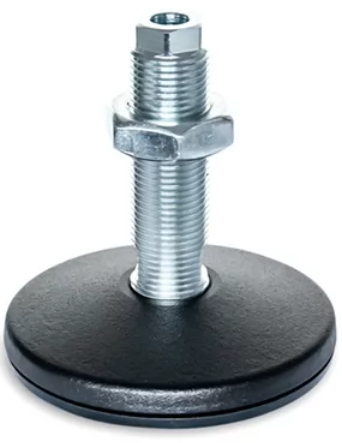

GN 37-B

Сталева опора із кріпленням на анкер із віброгасінням

З гумовою антивібраційною підкладкою, сталевий підп'ятник, пластикове покриття, різьбовий стрижень оцинковка, лиска в основі та шестигранник зверху

GN 37-C

Опорні ніжки із центральним отвором

З кільцевим ущільненням, сталевий підп'ятник, пластикове покриття, різьбовий стрижень оцинковка, лиска в основі та шестигранник зверху

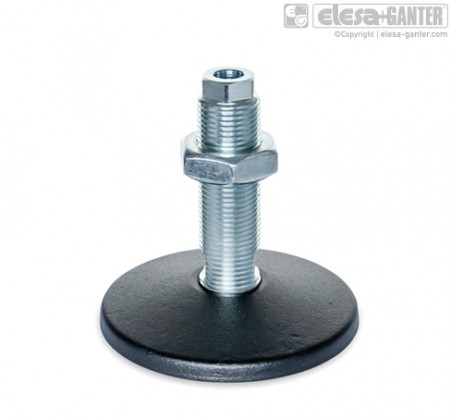

Опорні ніжки з додатковим кріпленням на анкер GN 37-A – фото 1

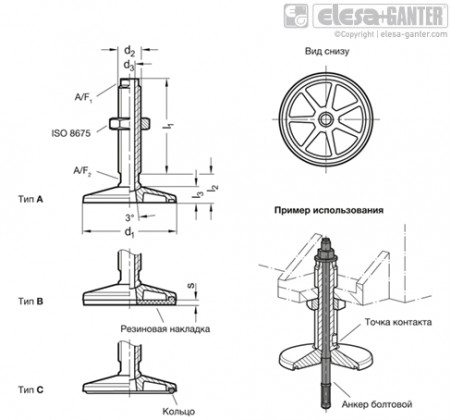

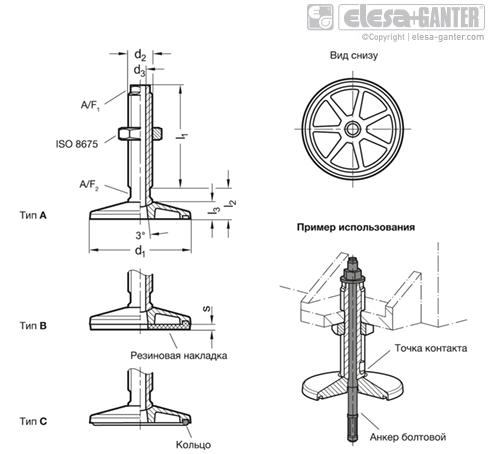

Опорні ніжки з додатковим кріпленням на анкер GN 37-A – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 37-A Без гумової підкладки, сталевий підп'ятник, пластикове покриття, різьбовий стрижень оцинковка, лиска в основі та шестигранник зверху

Артікул
Артікул	d₁	d₂	d₃ H₁₃	l₁	A/F ₁	l₂ ≈	l₃	A/F ₂	Статическая нагрузка F в кН	В наявності	Ціна
GN 37-100-M24x2-70-A	100	M 24 x 2	11	70	19	30	17.5	19	50	Так	1874 грн	Детальніше
GN 37-100-M24x2-70-A Характеристики: d<sub>1</sub> 100 d₂ M 24 x 2 d₃ H₁₃ 11 l₁ 70 A/F ₁ 19 l₂ ≈ 30 l₃ 17.5 A/F ₂ 19 Статическая нагрузка F в кН 50 1874 грн Так До кошику
GN 37-125-M30x2-90-A	125	M 30 x 2	13.5	90	24	38	21	24	80	Так	2753 грн	Детальніше
GN 37-125-M30x2-90-A Характеристики: d<sub>1</sub> 125 d₂ M 30 x 2 d₃ H₁₃ 13.5 l₁ 90 A/F ₁ 24 l₂ ≈ 38 l₃ 21 A/F ₂ 24 Статическая нагрузка F в кН 80 2753 грн Так До кошику
GN 37-160-M36x2-110-A	160	M 36 x 2	17.5	110	30	45	27	30	120	Під замовлення	4444 грн	Детальніше
GN 37-160-M36x2-110-A Характеристики: d<sub>1</sub> 160 d₂ M 36 x 2 d₃ H₁₃ 17.5 l₁ 110 A/F ₁ 30 l₂ ≈ 45 l₃ 27 A/F ₂ 30 Статическая нагрузка F в кН 120 4444 грн Під замовлення До кошику
GN 37-200-M42x2-125-A	200	M 42 x 2	22	125	36	55	33	36	150	Під замовлення	6338 грн	Детальніше
GN 37-200-M42x2-125-A Характеристики: d<sub>1</sub> 200 d₂ M 42 x 2 d₃ H₁₃ 22 l₁ 125 A/F ₁ 36 l₂ ≈ 55 l₃ 33 A/F ₂ 36 Статическая нагрузка F в кН 150 6338 грн Під замовлення До кошику
GN 37-80-M20x1,5-60-A	80	M 20 x 1.5	9	60	16	27.5	15	16	40	Так	1375 грн	Детальніше
GN 37-80-M20x1,5-60-A Характеристики: d<sub>1</sub> 80 d₂ M 20 x 1.5 d₃ H₁₃ 9 l₁ 60 A/F ₁ 16 l₂ ≈ 27.5 l₃ 15 A/F ₂ 16 Статическая нагрузка F в кН 40 1375 грн Так До кошику

Характеристики

Тип A: без гумової підкладки
Опорна пластина
Сталь, пластикове покриття
чорний колір, RAL 9005, текстуроване оздоблення
Різьбові стрижні / шестигранна гайка ISO 8675
Оцинкована сталь, з блакитною пасивацією

особливості та сфери застосування

Опорні ніжки машини GN 37 відрізняються своєю міцною конструкцією та великою різноманітністю варіантів виконання. Вони використовуються переважно у великогабаритних та важких системах та машинах. Наскрізний отвір забезпечує встановлення опорних ніжок машини на анкера по центру, що робить їх ідеальними для стискаючих та розтягуючих навантажень.

Опорні пластини та різьбові стрижні не з'єднуються між собою, при регулюванні вони автоматично центруються за радіусом у точці контакту.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN_37.pdf
