Елементи кріплення для швидкороз'ємних з'єднань GN 1050 GN 1050.1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 1050.1 Загартована сталь оцинкована, різьбова шпилька/внутрішнє різьблення

Артікул
Артікул	d₃ ±₀.₀₃	t t min	z ±₀.₁ Осьов змiщення	Ном. розм. GN ₁₀₅₀	A/F	d₁	d₂	l₁	l₂	В наявності	Ціна
GN 1050.1-2-M10-A-ST	18.25	-	0.4	2	6	53	M 10	37.1	15	Під замовлення	1822 грн	Детальніше
GN 1050.1-2-M10-A-ST Характеристики: d₃ ±₀.₀₃ 18.25 t t min - z ±₀.₁ Осьов змiщення 0.4 Ном. розм. GN <sub>1050</sub> 2 A/F 6 d₁ 53 d₂ M 10 l₁ 37.1 l₂ 15 1822 грн Під замовлення До кошику
GN 1050.1-2-M10-I-ST	18.25	18	0.4	2	6	53	M 10	37.1	-	Так	1919 грн	Детальніше
GN 1050.1-2-M10-I-ST Характеристики: d₃ ±₀.₀₃ 18.25 t t min 18 z ±₀.₁ Осьов змiщення 0.4 Ном. розм. GN <sub>1050</sub> 2 A/F 6 d₁ 53 d₂ M 10 l₁ 37.1 l₂ - 1919 грн Так До кошику
GN 1050.1-2-M12-A-ST	18.25	-	0.4	2	6	53	M 12	37.1	18	Так	1822 грн	Детальніше
GN 1050.1-2-M12-A-ST Характеристики: d₃ ±₀.₀₃ 18.25 t t min - z ±₀.₁ Осьов змiщення 0.4 Ном. розм. GN <sub>1050</sub> 2 A/F 6 d₁ 53 d₂ M 12 l₁ 37.1 l₂ 18 1822 грн Так До кошику
GN 1050.1-2-M12-I-ST	18.25	18	0.4	2	6	53	M 12	37.1	-	Так	1919 грн	Детальніше
GN 1050.1-2-M12-I-ST Характеристики: d₃ ±₀.₀₃ 18.25 t t min 18 z ±₀.₁ Осьов змiщення 0.4 Ном. розм. GN <sub>1050</sub> 2 A/F 6 d₁ 53 d₂ M 12 l₁ 37.1 l₂ - 1919 грн Так До кошику

Характеристики

Типи

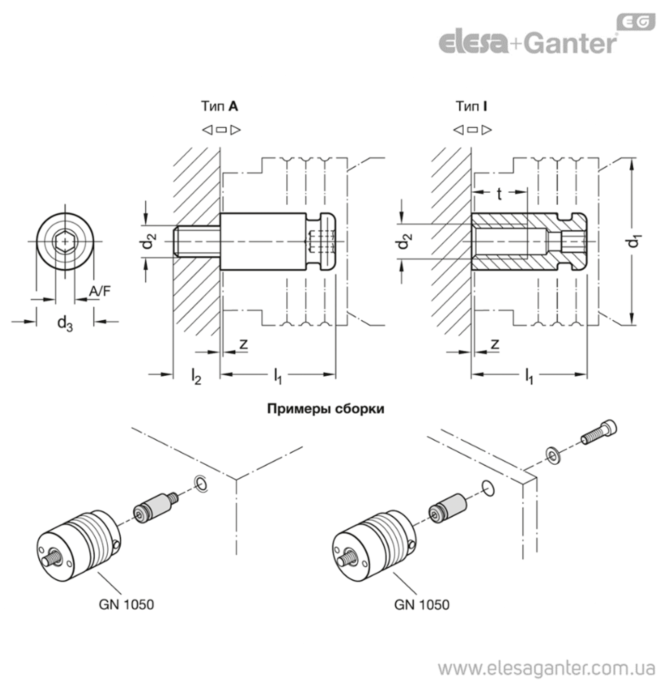

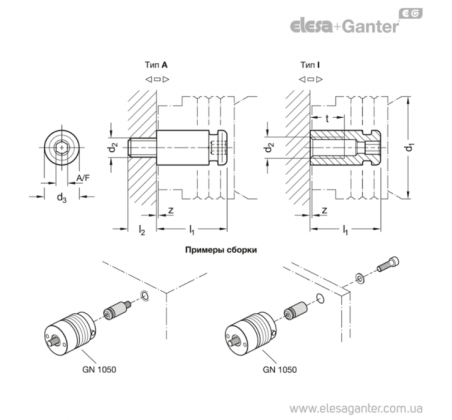

Тип A: з різьбовим стрижнем
Тип I: з внутрішнім різьбленням
Сталь ST
загартована
Оцинкована, блакитна пасивація

особливості та сфери застосування

Шпильки GN 1050.1 позиціонування та приєднання компонентів без використання інструментів за допомогою швидкозатискних з'єднань GN 1050 для міцної посадки та розбірного з'єднання. Розміри та властивості матеріалів шпильок були точно підігнані до з'єднання з метою забезпечення правильного функціонування.

Шпильки можна придбати окремо, таким чином, різні шпильки будуть сумісні зі з'єднанням, наприклад, для ефективного позиціонування пристроїв у різних місцях залежно від заготовки, що обробляється. Шпильки кріпляться різьбовим пальцем або внутрішнім різьбленням залежно від типу.

Для досягнення зазначеної здатності навантаження, різьбові отвори на виробі або вставні гайки і гвинти повинні бути не нижче класу 8.

Фланці GN 1050.2 доступні як приладдя для кріплення шпильок, забезпечуючи таким чином додаткову функціональність.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 1050.1.pdf

Залиште відгук про товар!

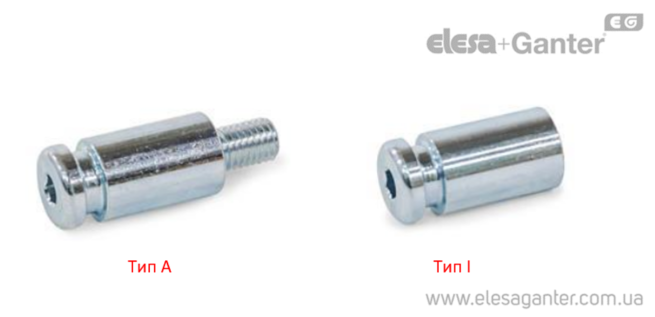

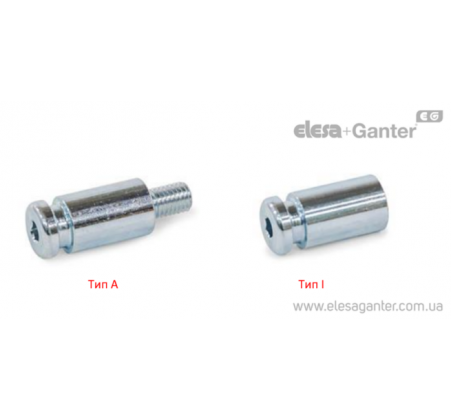

Тип A: з різьбовим стрижнем
Тип I: з внутрішнім різьбленням
