Кріплення для висувних систем, ящиків та дверей на транспорті з фіксацією положення GN 702-C
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 702-C Цинк, кріплення гайкою з внутрішньої сторони, квадратний отвір від прокручування, епоксидне покриття червоного/чорного/помаранчевого кольорів

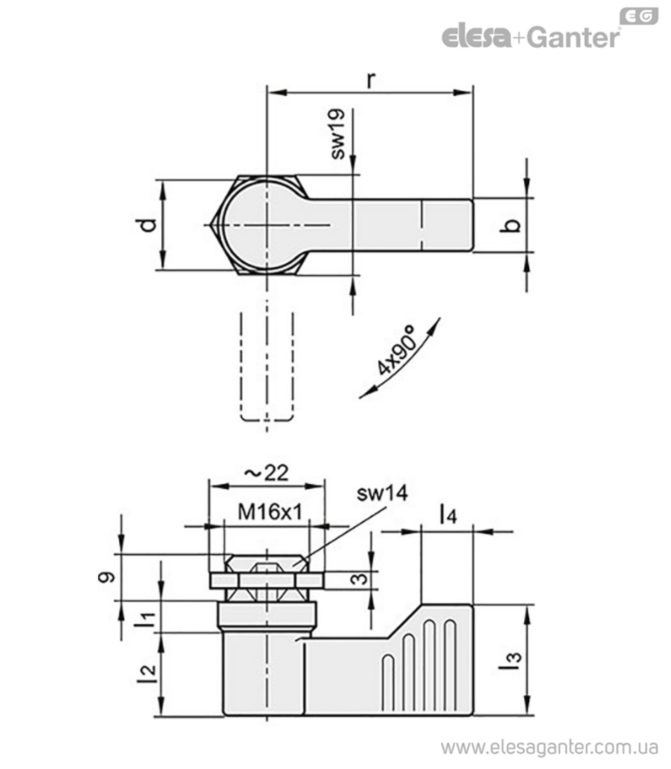

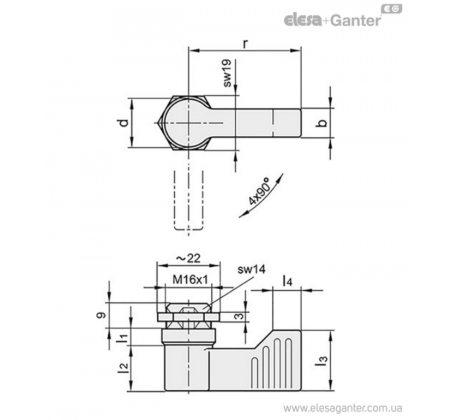

| Артікул | d | l2 | l1 ≈ | l4 | r | b | l3 min | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 702-17-40-C-OS | 17 | 16.5 | 5.5 | 11 | 40 | 10 | - | Так |
899
|
|||
| GN 702-17-40-C-RS | 17 | 16.5 | 5.5 | 11 | 40 | 10 | 21.5 | Так |
899
|
|||
| GN 702-17-40-C-SW | 17 | 16.5 | 5.5 | 11 | 40 | 10 | 21.5 | Так |
899
|
|||
| GN 702-17-55-C-OS | 17 | 16.5 | 5.5 | 11 | 55 | 10 | - | Так |
925
|
|||
| GN 702-17-55-C-RS | 17 | 16.5 | 5.5 | 11 | 55 | 10 | 21.5 | Так |
925
|
|||
| GN 702-17-55-C-SW | 17 | 16.5 | 5.5 | 11 | 55 | 10 | 21.5 | Так |
925
|
характеристики
Тип С: із зовнішнім різьбленням, кріплення гайкою, фігурний отвір від провертання
Важіль
Цинкове лиття під тиском
З епоксидним покриттям

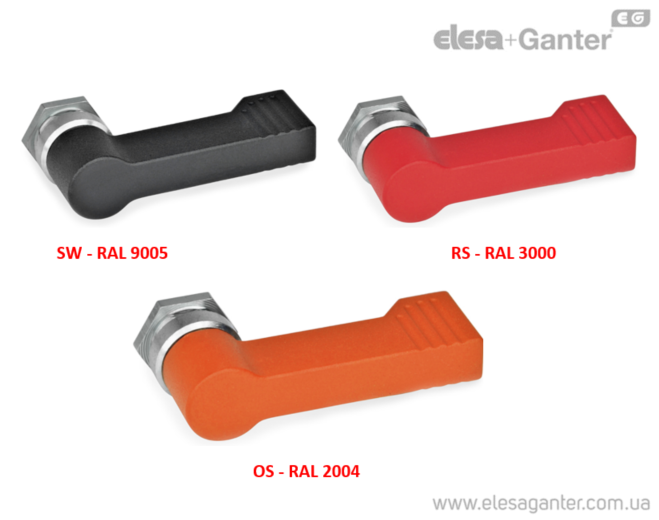

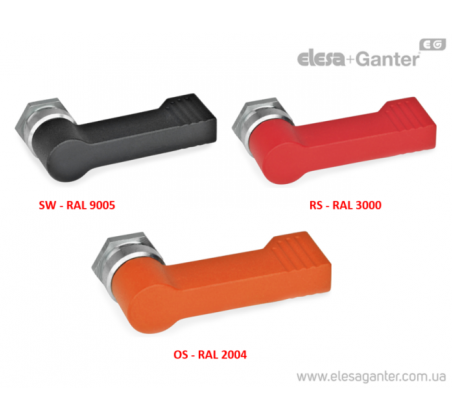

- Чорний колір, RAL 9005, текстуроване оздоблення SW
- Червоний колір, RAL 3000, текстуроване оздоблення RS
- Помаранчевий колір, RAL 2004, текстуроване оздоблення OS
Замикаючий механізм
- Сталь оцинкована, блакитна пасивація
Шестигранна гайка
- Сталь оцинкована
особливості та сфери застосування
Замки GN 702 підходять для фіксації ящиків або дверей за допомогою повороту важеля за умов сильних вібрацій.
Фіксація положення важеля кожні 90 °.
Інструкція з монтажу

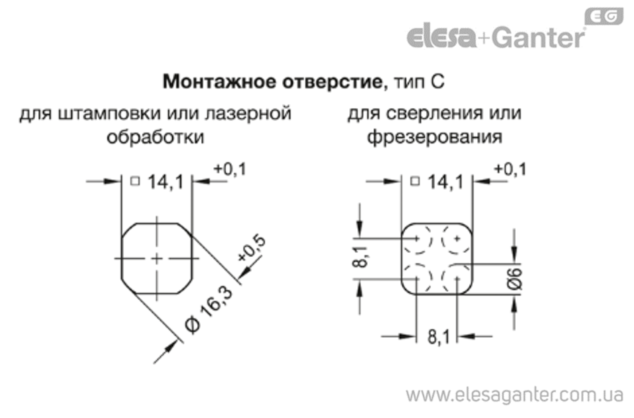

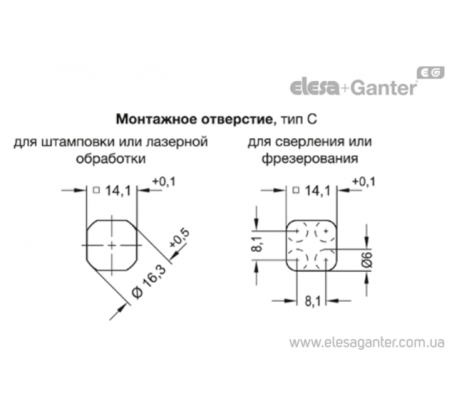

Для монтажу замку GN 702-C у поверхні необхідно проробити отвір згідно креслення
Для монтажних отворів у листовому металі до 2 мм і при масовому виробництві рекомендуємо застосовувати пробійник GN 123
Залиште відгук про товар!
Аксесуари на окреме замовлення
- Штамп під монтажні отвори для роботи з листовим металом завтовшки до 2 мм GN 123
