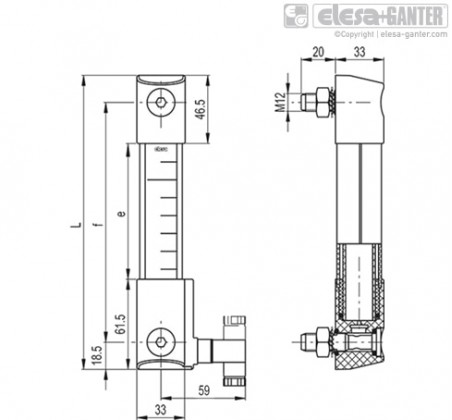

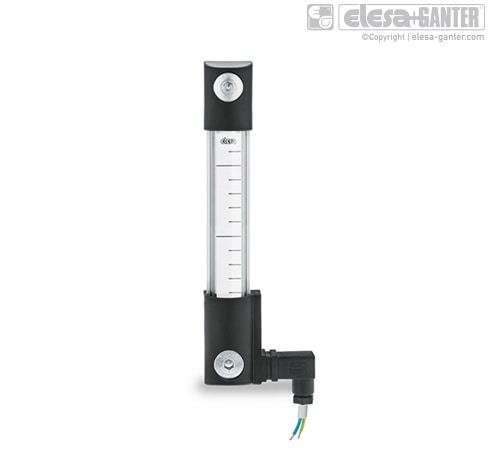

Індикатори рівня із температурним електричним зондом HCK-STL

Складальні наконечники
Армований скловолокном технополімер на основі поліаміду (ПА), чорний колір.
Опора
Алюміній у природному кольорі.
Градуйований контрастний екран
Білий лакований алюміній. Його можна витягти перед складання, що дозволить встановити рядки рівня або слів.
Кронштейн із датчиками
Водонепроникний армований скловолокном технополімер на основі поліаміду (ПА), чорний колір.
Поворотний роз'єм
З вбудованим кабельним введенням та утримувачем контактів. Передній або осьовий вихід (високий або низький), що забезпечує захист від бризок води (клас захисту IP 65 згідно з таблицею EN 60529).
Стандартні виконання
Див. конфігурації.
Спеціальні виконання доступні на запит
Стовпчикове вікно рівня з прозорого метилметакрилату (PMMA) для використання при макс. 70 °C.
Поплавець із технополімеру на основі поліаміду (від HCK.127), червоний колір.
Поплавець з бутадієн-нітрильного каучуку (від HCK.176), чорний колір, зі спіраллю з нержавіючої сталі марки 316 для спеціальних виконань, в'язких рідин, високих температур.

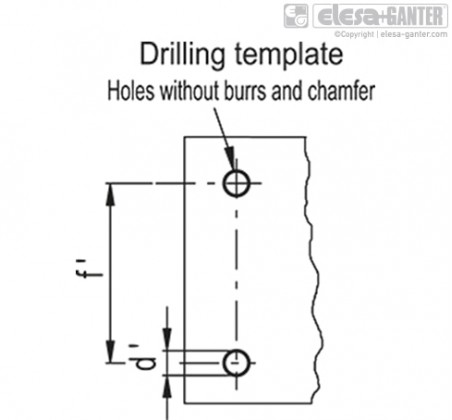

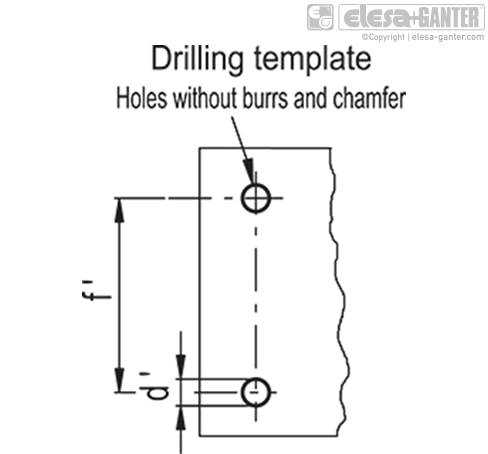

Індикатори з видимістю рівня (e) аж до 1429 мм і отворами кріплення з відстанями між центрами отворів (f) аж до 1500 мм.
Кільцеві ущільнення із спеціального матеріалу в залежності від потреб замовника.
Спеціальний гвинт із голівкою з нікельованої латуні, що встановлюється на нижньому складальному наконечнику, для будь-якої операції з технічного обслуговування, що потребує виключення індикатора.



Технічні дані
У проведених у відносно обмежений час лабораторних випробуваннях з наступними рідинами при температурі в 23 °C: мінеральна олія типу CB68 (за стандартом ISO 3498) для HCK, мінеральна олія типу CB68 (за стандартом ISO 3498), вода або розчини на водно-глікольній основі (50%) для HCK-GL, значення опору були набагато вищими, ніж 35 бар.
Для використання з іншими рідинами та за різних умов тиску та температури, будь ласка, зв'яжіться з Технічним відділом.
У будь-якому випадку рекомендуємо перевіряти придатність продукту під фактичні умови експлуатації.

1. Від'єднайте роз'єм від індикатора, відкрутивши на гніздо гвинт, витягніть тримачі контактів і послабте кабель.
2. Зберіть шляхом вставлення тримача контактів у роз'єм у потрібному положенні.

3. Поверніть гнізда в індикатор, а потім затягніть кабель.



Функціонування датчика МАКС. температури
NO (НР): електричний контакт замикається при досягненні встановленої температури в 80 °C.
NC (НЗ): електричний контакт розмикається при досягненні встановленої температури в 80 °C.

Функціонування електричного температурного зонда
Принцип роботи температурного датчика полягає у вимірі зміни опору платинового елемента: 100 Ом = 0 ° С, 138,4 Ом = 100 ° C.
Залежність між температурою (Т) і опором (R) приблизно лінійна в невеликому діапазоні температур, наприклад, якщо припустити, що вона лінійна в діапазоні від 0 до 100 °C, похибка при 50 °C складе 0,4 °С.
Для точного виміру опір має стати лінійним. Найсучаснішим визначенням функції між опором та температурою є Міжнародний температурний Стандарт 90 (ITS-90). Функція опору температури, отримана в лабораторних випробуваннях при прямому вимірюванні значення опору на контактах, показана на графіку. У будь-якому випадку ми пропонуємо налаштувати систему на компенсацію і тепловиділення, і опору кабелю.



Зміна температури на 1 °C викликає зміну опору на 0,384 Ом, тому навіть незначна похибка у вимірі опору (наприклад, опору проводів, що ведуть до датчика), може призвести до істотної похибки у вимірюванні температури.

Через низькі рівні сигналу важливо тримати всі кабелі осторонь електричних кабелів, двигунів, розподільчих та інших пристроїв, які можуть випромінювати магнітні або електричні перешкоди. Використання екранованого кабелю із заземленим з одного кінця екраном може допомогти зменшити перешкоди.

При використанні довгих кабелів необхідно переконатися, що вимірювальне обладнання може обробити опір кабелів.
