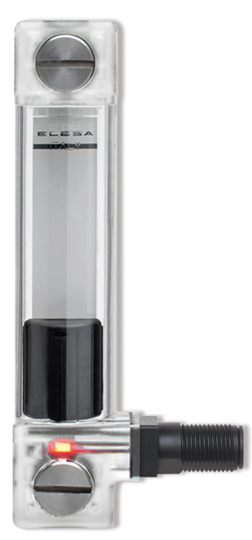

HCV-E-NO-LD

Електричні індикатори рівня із вбудованим світлодіодом хімічно стійкі

З нормально розімкненим контактом

HCV-E-SW-LD

Електричні індикатори рівня із вбудованим світлодіодом хімічно стійкі

З електричним перемикаючим контактом

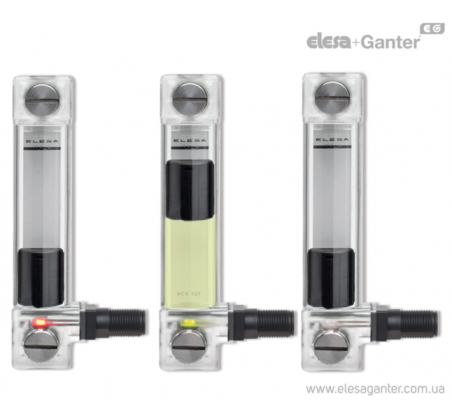

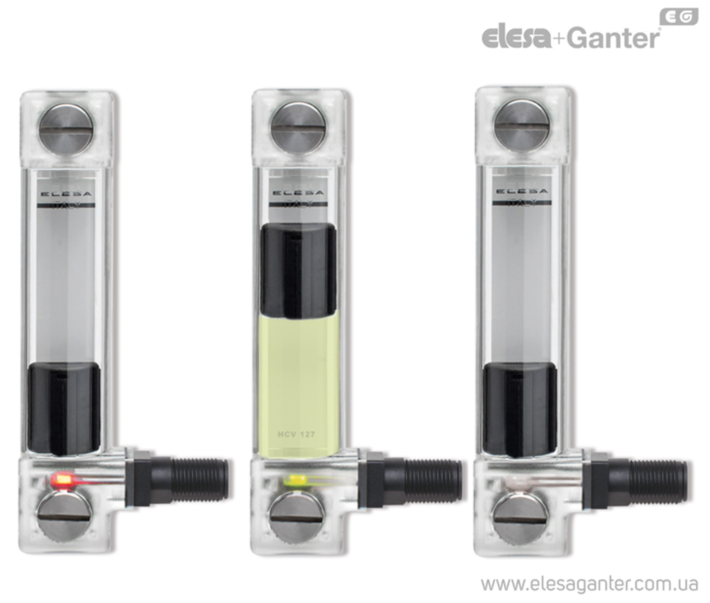

Електричні індикатори рівня із вбудованим світлодіодом хімічно стійкі HCV-E-NO-LD – фото 1

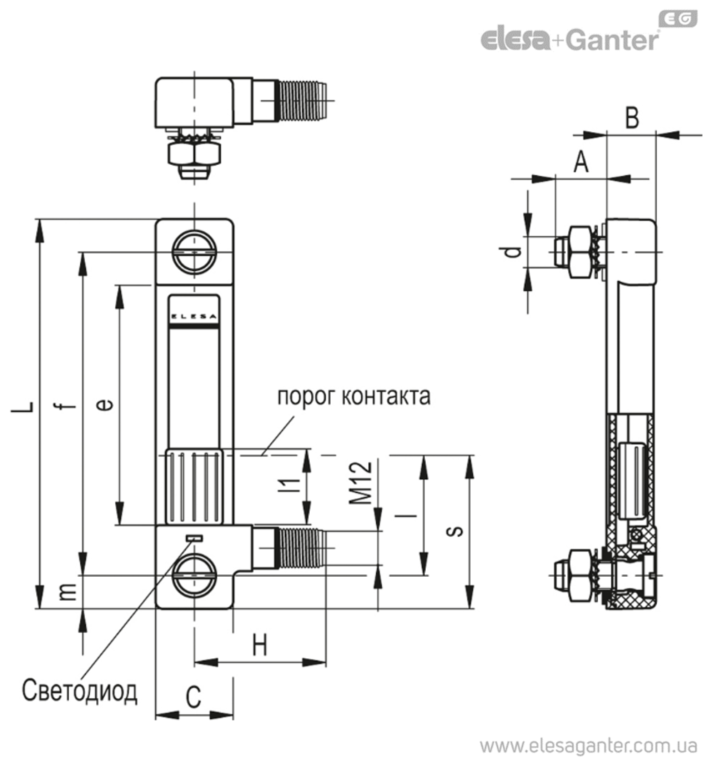

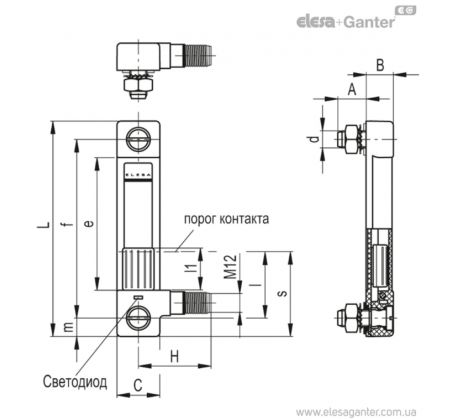

Електричні індикатори рівня із вбудованим світлодіодом хімічно стійкі HCV-E-NO-LD – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

HCV-E-NO-LD З нормально розімкненим контактом

Артікул
Артікул	d	A	L	B	e	l	l₁	s	d'-₀.₂	H	f'±₀.₂	m	C	C#[Nm]	f	В наявності	Ціна
HCV.127-E-NO-M12-KN-LD	M12	20	153	19.5	97	50	30	63	12.5	47	127	13	30.5	12	127	Під замовлення	10395 грн	Детальніше
HCV.127-E-NO-M12-KN-LD Характеристики: d M12 A 20 L 153 B 19.5 e 97 l 50 l₁ 30 s 63 d'-₀.₂ 12.5 H 47 f'±₀.₂ 127 m 13 C 30.5 C#[Nm] 12 f 127 10395 грн Під замовлення До кошику
HCV.254-E-NO-M12-KN-LD	M12	20	280	19.5	224	50	30	63	12.5	47	254	13	30.5	12	254	Під замовлення	10736 грн	Детальніше
HCV.254-E-NO-M12-KN-LD Характеристики: d M12 A 20 L 280 B 19.5 e 224 l 50 l₁ 30 s 63 d'-₀.₂ 12.5 H 47 f'±₀.₂ 254 m 13 C 30.5 C#[Nm] 12 f 254 10736 грн Під замовлення До кошику
HCV.76-E-NO-M10-KN-LD	M10	20	102	19.5	43.5	40	20	53	10.5	47	76	13	30.5	12	76	Під замовлення	10380 грн	Детальніше
HCV.76-E-NO-M10-KN-LD Характеристики: d M10 A 20 L 102 B 19.5 e 43.5 l 40 l₁ 20 s 53 d'-₀.₂ 10.5 H 47 f'±₀.₂ 76 m 13 C 30.5 C#[Nm] 12 f 76 10380 грн Під замовлення До кошику

характеристики

Матеріал

Прозорий технополімер на основі поліаміду (PA-T). Висока стійкість до ударів, розчинників, олій з добавками, аліфатичним та ароматичним вуглеводням, бензину, гасу, ефірів фосфорної кислоти.

Уникайте контакту зі спиртом або засобами для чищення, що містять спирт.

Гвинти, гайки та шайби

Оцинкована сталь.

Кільця ущільнювачів

Ступінчасті для ущільнення на стінках резервуара та кільцеве ущільнення із синтетичного каучуку NBR.

Пропонована шорсткість контактної поверхні кільця ущільнювача Ra = 3 мкм.

Поплавок

Технополімер на основі поліаміду (PA), армований скловолокном; чорний колір; з вбудованим магнітним елементом для активації електричного контакту при досягненні поплавком контактного порогу, вказаного на кресленні (дані, що стосуються типу мінеральної олії CB68, відповідно до ISO 23, температура 23 °C).

Плавучість забезпечується завдяки рідинам із щільністю понад 800 кг/м3.

Кронштейн зі штекерним роз'ємом

Абсолютно герметичний, включає світлодіод. 8-полюсний роз'єм M12x1, з різьбленням з технополімеру на основі поліаміду (PA), армованого скловолокном, сертифікований, самозагасаючий UL-94-V0, чорний колір, матове оздоблення.

Для правильного складання див. Попередження.

Контрастний екран

Білий лакований алюміній. Корпус у відповідному зовнішньому задньому пазу забезпечує найкращий захист від прямого контакту з рідиною.

Він може бути знятий перед встановленням для нанесення позначок та слів (наприклад, MAX-MIN) у потрібних положеннях.

Стандартні виконання

HCV-E-NO-LD: електричний контакт замикається при досягненні мінімального рівня, і колір світлодіода змінюється із зеленого на червоний.

Максимальна постійна робоча температура

90 °C (з олією).

Спеціальні виконання доступні на запит

Індикатори рівня з гвинтами, гайками та шайбами з нержавіючої сталі.
Індикатори рівня HCV.76 із гвинтами M12.
Індикатори рівня для використання з рідинами, які містять спирт.
Індикатори рівня прозорого технополімеру, стійкого до УФ-випромінювання.

Властивості та характеристики

На додаток до візуального індикатора рівня, індикатори рівня HCV-E-LD також подають електричний сигнал при досягненні значення мінімального рівня рідини, а зелений або червоний світловий сигнал вказує на наявність рідини або, відповідно, її відсутність.
Перемикання електричного сигналу відбувається одночасно з увімкненням світлового індикатора.
Вихід бокового роз'єму дозволяє мінімізувати рівень втручання в роботу датчика.
Ультразвукове зварювання для забезпечення належного ущільнення.
Максимальна видимість рівня рідини навіть із бічних положень.
Ефект лінзи для кращої видимості рівня рідини.
У разі використання подовжувача кабельний вихід буде спрямований так, як показано на рис. 1.
Технічні дані
У лабораторних випробуваннях, проведених з мінеральним маслом типу CB68 (відповідно до стандарту ISO 3498) при 23 °C протягом обмеженого проміжку часу, зварювання витримало тиск до: 18 бар (HCV.76) 18 бар (HCV.127) 12 бар (HCV.254).
Для використання з іншими рідинами та за різних умов тиску та температури, будь ласка, зв'яжіться з технічним відділом.
У будь-якому випадку рекомендуємо перевіряти придатність продукту під фактичні умови експлуатації.

Електричні характеристики

Электрические характеристики	Электрический датчик МИНИМАЛЬНОГО уровня
Источник питания	AC/DC
Электрические контакты	Нормально разомкнутый, NO
Электрические контакты	Переключающий контакт, SW
Максимально допустимое напряжение	NO: 48 В пост. тока
Максимально допустимое напряжение	SW: 48 В пост. тока
Максимальный ток переключения	1 А (ввод Vsf)
Максимальный ток переключения	0,3 А при 25 °C (ввод Vin)
Максимальный ток	NO: 1.2A
Максимальный ток	SW: 2A
Максимальная коммутируемая мощность	NO: 10 Va
Максимальная коммутируемая мощность	SW: 20 Va
Соединитель	M12x1
Не устанавливать данный индикатор в непосредственной близости от магнитных полей.

інструкція з монтажу

Інструкції щодо підключення проводки

Підключіть позитивну напругу живлення до контакту Vin або Vsf. Контакт Vin має захист від перевантаження струмом із заданою межею 300 мА (при 25 °C).

Струм на вході контакту Vin повинен бути обмежений запобіжником або еквівалентним захистом, передбаченим користувачем, щоб не допустити перевищення максимальних значень, зазначених у таблиці електричних характеристик.

Підключіть негативну напругу живлення до контактів 3, 4, 5 та 8.

Коли пристрій не ввімкнено, тобто рівень рідини не нижче мінімального рівня, а світлодіод горить зеленим світлом, позитивна напруга живлення, що подається на контакт Vin або Vsf, буде присутній на НЗ-контакті (контакт 1) за умови, що пристрій обладнано перемикаючим контактом (SW).

Коли пристрій увімкнено, тобто рівень рідини нижче мінімального рівня, а світлодіод горить червоним світлом, позитивна напруга живлення, що подається на контакт Vin або Vsf, буде присутній на НР-контакті (контакт 2).

Найменування продукції

Телефон

Електронна адреса

Повідомлення

HCV-E-LD.pdf

Залиште відгук про товар!

*C# - максимальний момент затягування
