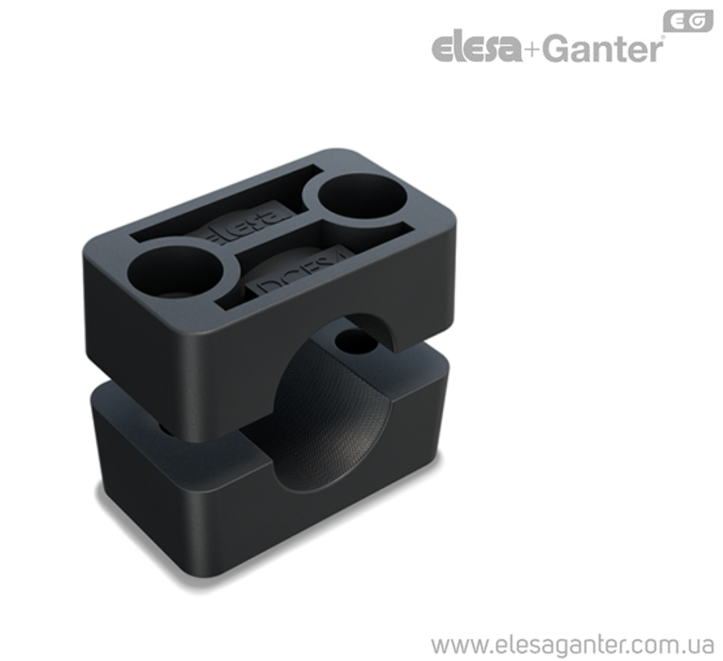

Монтажні затискні вкладиші для гідравлічних труб стандарту DIN 3015-1 із двома монтажними отворами DCE-S-2-3-4-5-6-7

Друк

DCE-S-1

Компактні затискні вкладки для гідравлічних труб стандарту DIN 3015-1 з одним монтажним отвором

Технополімер стійкий до ультрафіолетового випромінювання

DCE-S-2-3-4-5-6-7

Монтажні затискні вкладиші для гідравлічних труб стандарту DIN 3015-1 із двома монтажними отворами

Технополімер стійкий до ультрафіолетового випромінювання

Монтажні затискні вкладиші для гідравлічних труб стандарту DIN 3015-1 із двома монтажними отворами DCE-S-2-3-4-5-6-7 – фото 1

Монтажні затискні вкладиші для гідравлічних труб стандарту DIN 3015-1 із двома монтажними отворами DCE-S-2-3-4-5-6-7 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

DCE-S-2-3-4-5-6-7 Технополімер стійкий до ультрафіолетового випромінювання

Артікул

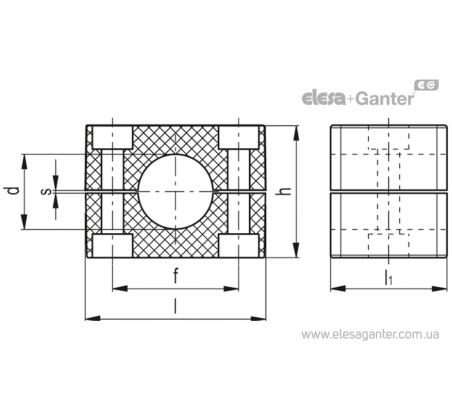

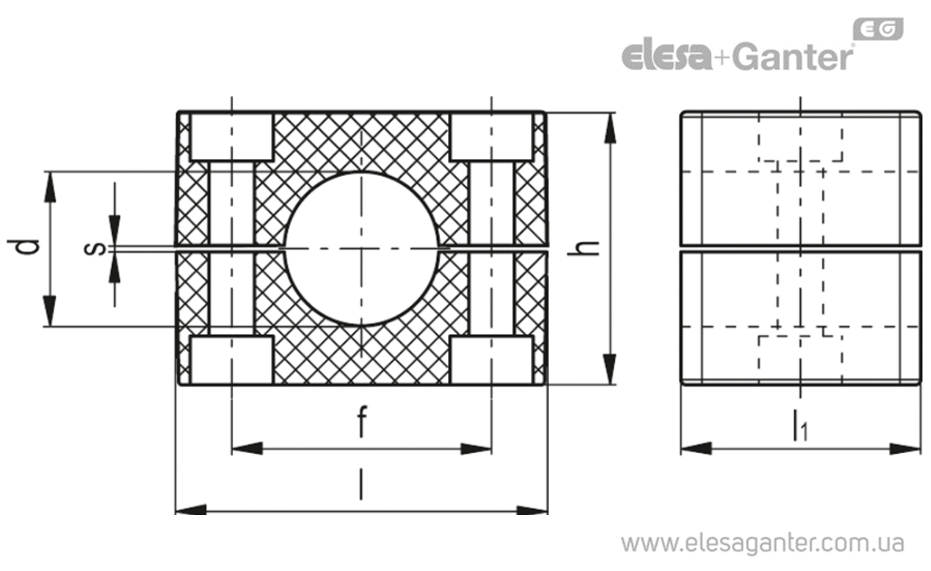

Артікул	d Трубка[GAS]	Группа	Крепление винтамиMetric	Крепление винтамиUNC	d	l	l₁	s	h	f	В наявності	Ціна
DCE-S-2-10-PP-C9	-	2	M 6	1/4-20	10	37	30	0.6	27	20	Так	45 грн	Детальніше
DCE-S-2-10-PP-C9 Характеристики: d Трубка[GAS] - Группа 2 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 10 l 37 l₁ 30 s 0.6 h 27 f 20 45 грн Так До кошику
DCE-S-2-12-PP-C9	-	2	M 6	1/4-20	12	37	30	0.6	27	20	Так	45 грн	Детальніше
DCE-S-2-12-PP-C9 Характеристики: d Трубка[GAS] - Группа 2 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 12 l 37 l₁ 30 s 0.6 h 27 f 20 45 грн Так До кошику
DCE-S-2-12.7-PP-C9	1/2	2	M 6	1/4-20	12.7	37	30	0.6	27	20	Так	47 грн	Детальніше
DCE-S-2-12.7-PP-C9 Характеристики: d Трубка[GAS] 1/2 Группа 2 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 12.7 l 37 l₁ 30 s 0.6 h 27 f 20 47 грн Так До кошику
DCE-S-2-6-PP-C9	-	2	M 6	1/4-20	6	37	30	0.6	27	20	Так	45 грн	Детальніше
DCE-S-2-6-PP-C9 Характеристики: d Трубка[GAS] - Группа 2 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 6 l 37 l₁ 30 s 0.6 h 27 f 20 45 грн Так До кошику
DCE-S-2-6.4-PP-C9	1/4	2	M 6	1/4-20	6.4	37	30	0.6	27	20	Так	47 грн	Детальніше
DCE-S-2-6.4-PP-C9 Характеристики: d Трубка[GAS] 1/4 Группа 2 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 6.4 l 37 l₁ 30 s 0.6 h 27 f 20 47 грн Так До кошику
DCE-S-2-8-PP-C9	5/16	2	M 6	1/4-20	8	37	30	0.6	27	20	Так	45 грн	Детальніше
DCE-S-2-8-PP-C9 Характеристики: d Трубка[GAS] 5/16 Группа 2 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 8 l 37 l₁ 30 s 0.6 h 27 f 20 45 грн Так До кошику
DCE-S-2-9.5-PP-C9	3/8	2	M 6	1/4-20	9.5	37	30	0.6	27	20	Так	47 грн	Детальніше
DCE-S-2-9.5-PP-C9 Характеристики: d Трубка[GAS] 3/8 Группа 2 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 9.5 l 37 l₁ 30 s 0.6 h 27 f 20 47 грн Так До кошику
DCE-S-3-12.7-PP-C9	1/2	3	M 6	1/4-20	12.7	42	30	0.8	33	26	Так	45 грн	Детальніше
DCE-S-3-12.7-PP-C9 Характеристики: d Трубка[GAS] 1/2 Группа 3 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 12.7 l 42 l₁ 30 s 0.8 h 33 f 26 45 грн Так До кошику
DCE-S-3-14-PP-C9	-	3	M 6	1/4-20	14	42	30	0.8	33	26	Так	45 грн	Детальніше
DCE-S-3-14-PP-C9 Характеристики: d Трубка[GAS] - Группа 3 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 14 l 42 l₁ 30 s 0.8 h 33 f 26 45 грн Так До кошику
DCE-S-3-15-PP-C9	-	3	M 6	1/4-20	15	42	30	0.8	33	26	Так	45 грн	Детальніше
DCE-S-3-15-PP-C9 Характеристики: d Трубка[GAS] - Группа 3 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 15 l 42 l₁ 30 s 0.8 h 33 f 26 45 грн Так До кошику
DCE-S-3-16-PP-C9	5/8	3	M 6	1/4-20	16	42	30	0.8	33	26	Так	45 грн	Детальніше
DCE-S-3-16-PP-C9 Характеристики: d Трубка[GAS] 5/8 Группа 3 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 16 l 42 l₁ 30 s 0.8 h 33 f 26 45 грн Так До кошику
DCE-S-3-17.2-PP-C9	-	3	M 6	1/4-20	17.2	42	30	0.8	33	26	Так	45 грн	Детальніше
DCE-S-3-17.2-PP-C9 Характеристики: d Трубка[GAS] - Группа 3 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 17.2 l 42 l₁ 30 s 0.8 h 33 f 26 45 грн Так До кошику
DCE-S-3-18-PP-C9	-	3	M 6	1/4-20	18	42	30	0.8	33	26	Так	45 грн	Детальніше
DCE-S-3-18-PP-C9 Характеристики: d Трубка[GAS] - Группа 3 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 18 l 42 l₁ 30 s 0.8 h 33 f 26 45 грн Так До кошику
DCE-S-4-19-PP-C9	3/4	4	M 6	1/4-20	19	50	30	0.8	36	33	Так	60 грн	Детальніше
DCE-S-4-19-PP-C9 Характеристики: d Трубка[GAS] 3/4 Группа 4 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 19 l 50 l₁ 30 s 0.8 h 36 f 33 60 грн Так До кошику
DCE-S-4-20-PP-C9	-	4	M 6	1/4-20	20	50	30	0.8	36	33	Так	58 грн	Детальніше
DCE-S-4-20-PP-C9 Характеристики: d Трубка[GAS] - Группа 4 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 20 l 50 l₁ 30 s 0.8 h 36 f 33 58 грн Так До кошику
DCE-S-4-21.3-PP-C9	-	4	M 6	1/4-20	21.3	50	30	0.8	36	33	Так	58 грн	Детальніше
DCE-S-4-21.3-PP-C9 Характеристики: d Трубка[GAS] - Группа 4 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 21.3 l 50 l₁ 30 s 0.8 h 36 f 33 58 грн Так До кошику
DCE-S-4-22-PP-C9	7/8	4	M 6	1/4-20	22	50	30	0.8	36	33	Так	58 грн	Детальніше
DCE-S-4-22-PP-C9 Характеристики: d Трубка[GAS] 7/8 Группа 4 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 22 l 50 l₁ 30 s 0.8 h 36 f 33 58 грн Так До кошику
DCE-S-4-25-PP-C9	-	4	M 6	1/4-20	25	50	30	0.8	36	33	Так	58 грн	Детальніше
DCE-S-4-25-PP-C9 Характеристики: d Трубка[GAS] - Группа 4 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 25 l 50 l₁ 30 s 0.8 h 36 f 33 58 грн Так До кошику
DCE-S-4-25.4-PP-C9	1	4	M 6	1/4-20	25.4	50	30	0.8	36	33	Так	60 грн	Детальніше
DCE-S-4-25.4-PP-C9 Характеристики: d Трубка[GAS] 1 Группа 4 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 25.4 l 50 l₁ 30 s 0.8 h 36 f 33 60 грн Так До кошику
DCE-S-5-26.9-PP-C9	-	5	M 6	1/4-20	26.9	57	30	1	42	40	Так	68 грн	Детальніше
DCE-S-5-26.9-PP-C9 Характеристики: d Трубка[GAS] - Группа 5 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 26.9 l 57 l₁ 30 s 1 h 42 f 40 68 грн Так До кошику
DCE-S-5-28-PP-C9	-	5	M 6	1/4-20	28	57	30	1	42	40	Так	68 грн	Детальніше
DCE-S-5-28-PP-C9 Характеристики: d Трубка[GAS] - Группа 5 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 28 l 57 l₁ 30 s 1 h 42 f 40 68 грн Так До кошику
DCE-S-5-30-PP-C9	-	5	M 6	1/4-20	30	57	30	1	42	40	Так	68 грн	Детальніше
DCE-S-5-30-PP-C9 Характеристики: d Трубка[GAS] - Группа 5 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 30 l 57 l₁ 30 s 1 h 42 f 40 68 грн Так До кошику
DCE-S-5-32-PP-C9	1 1/4	5	M 6	1/4-20	32	57	30	1	42	40	Так	68 грн	Детальніше
DCE-S-5-32-PP-C9 Характеристики: d Трубка[GAS] 1 1/4 Группа 5 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 32 l 57 l₁ 30 s 1 h 42 f 40 68 грн Так До кошику
DCE-S-6-32-PP-C9	1 1/4	6	M 6	1/4-20	32	71	30	1.4	58	52	Так	101 грн	Детальніше
DCE-S-6-32-PP-C9 Характеристики: d Трубка[GAS] 1 1/4 Группа 6 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 32 l 71 l₁ 30 s 1.4 h 58 f 52 101 грн Так До кошику
DCE-S-6-33.7-PP-C9	-	6	M 6	1/4-20	33.7	71	30	1.4	58	52	Так	101 грн	Детальніше
DCE-S-6-33.7-PP-C9 Характеристики: d Трубка[GAS] - Группа 6 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 33.7 l 71 l₁ 30 s 1.4 h 58 f 52 101 грн Так До кошику
DCE-S-6-35-PP-C9	-	6	M 6	1/4-20	35	71	30	1.4	58	52	Так	101 грн	Детальніше
DCE-S-6-35-PP-C9 Характеристики: d Трубка[GAS] - Группа 6 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 35 l 71 l₁ 30 s 1.4 h 58 f 52 101 грн Так До кошику
DCE-S-6-38-PP-C9	1 1/2	6	M 6	1/4-20	38	71	30	1.4	58	52	Так	101 грн	Детальніше
DCE-S-6-38-PP-C9 Характеристики: d Трубка[GAS] 1 1/2 Группа 6 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 38 l 71 l₁ 30 s 1.4 h 58 f 52 101 грн Так До кошику
DCE-S-6-40-PP-C9	-	6	M 6	1/4-20	40	71	30	1.4	58	52	Так	101 грн	Детальніше
DCE-S-6-40-PP-C9 Характеристики: d Трубка[GAS] - Группа 6 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 40 l 71 l₁ 30 s 1.4 h 58 f 52 101 грн Так До кошику
DCE-S-6-42.4-PP-C9	-	6	M 6	1/4-20	42.4	71	30	1.4	58	52	Так	101 грн	Детальніше
DCE-S-6-42.4-PP-C9 Характеристики: d Трубка[GAS] - Группа 6 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 42.4 l 71 l₁ 30 s 1.4 h 58 f 52 101 грн Так До кошику
DCE-S-6-45-PP-C9	-	6	M 6	1/4-20	45	71	30	1.4	58	52	Так	101 грн	Детальніше
DCE-S-6-45-PP-C9 Характеристики: d Трубка[GAS] - Группа 6 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 45 l 71 l₁ 30 s 1.4 h 58 f 52 101 грн Так До кошику
DCE-S-7-48.3-PP-C9	-	7	M 6	1/4-20	48.3	86	30	1.4	66	66	Так	147 грн	Детальніше
DCE-S-7-48.3-PP-C9 Характеристики: d Трубка[GAS] - Группа 7 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 48.3 l 86 l₁ 30 s 1.4 h 66 f 66 147 грн Так До кошику
DCE-S-7-50-PP-C9	-	7	M 6	1/4-20	50	86	30	1.4	66	66	Так	147 грн	Детальніше
DCE-S-7-50-PP-C9 Характеристики: d Трубка[GAS] - Группа 7 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 50 l 86 l₁ 30 s 1.4 h 66 f 66 147 грн Так До кошику
DCE-S-7-50.8-PP-C9	2	7	M 6	1/4-20	50.8	86	30	1.4	66	66	Так	147 грн	Детальніше
DCE-S-7-50.8-PP-C9 Характеристики: d Трубка[GAS] 2 Группа 7 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 50.8 l 86 l₁ 30 s 1.4 h 66 f 66 147 грн Так До кошику
DCE-S-7-54-PP-C9	-	7	M 6	1/4-20	54	86	30	1.4	66	66	Так	147 грн	Детальніше
DCE-S-7-54-PP-C9 Характеристики: d Трубка[GAS] - Группа 7 Крепление винтамиMetric M 6 Крепление винтамиUNC 1/4-20 d 54 l 86 l₁ 30 s 1.4 h 66 f 66 147 грн Так До кошику

характеристики

Матеріал

Технополімер на основі поліпропілену (PP), висока стійкість до ультрафіолетового випромінювання, чорний колір RAL 9005.

Стандартні виконання

Монтажні отвори для гвинтів із циліндричною або шестигранною головкою.

DCE-S-2-3-4-5-6-7: із двома отворами.

Робоча температура

Від -30 до +90 °C.

Варіанти виконання на запит

Затискачі для труб різних діаметрів.
Різні матеріали та кольори.

особливості та сфери застосування

Затискач для труб стандартної серії, розроблений відповідно до стандарту DIN 3015-1, забезпечує надійне кріплення жорстких труб або гнучких кабелів, ефективно знижуючи вібрації та шум.

Зокрема стандарт DIN визначає конкретні еталонні групи на основі габаритних розмірів корпусів кілець.

У таблиці показано відповідність між групою DIN 3015-1 та відповідною групою DCE-S.

Спеціальна внутрішня насічка на двох напівзатискачах забезпечує високе зчеплення між затискачем та трубою, гарантуючи тим самим високу стабільність.

Вони використовуються як у промисловій гідравліці як система кріплення для виготовлення жорстких труб (для рідин або газів), так і в мобільній гідравліці (вантажно-розвантажувальні машини, сільськогосподарська техніка) для створення гідравлічних або пневматичних систем.

Вони також використовуються у залізничній та військово-морській галузях.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

DCE-S.pdf

Залиште відгук про товар!

Додаткові аксесуари для комплекту DCK-S.

DCE-PU: замикаючі пластини.
DCE-PL: нижні приварні пластини.
DCE-SRC: гвинти із циліндричною головкою.
DCE-SRE: гвинти із шестигранною головкою.
DCE-WA: Плоскі шайби.
DCE-GU: монтажні напрямні.
DCE-NTG: гайки для монтажних направляючих.
