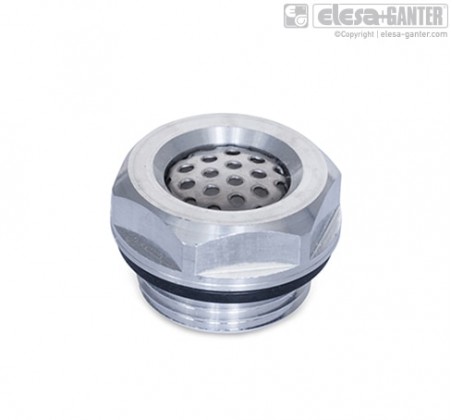

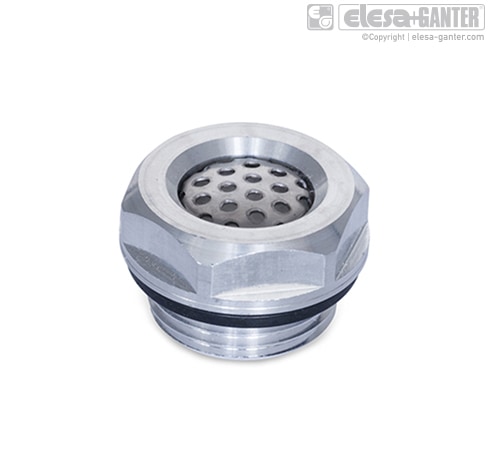

Двосторонні повітропроникні мембрани GN 7404-AL
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 7404-AL Алюміній, сітка нержавіюча сталь, нейлонова мембрана

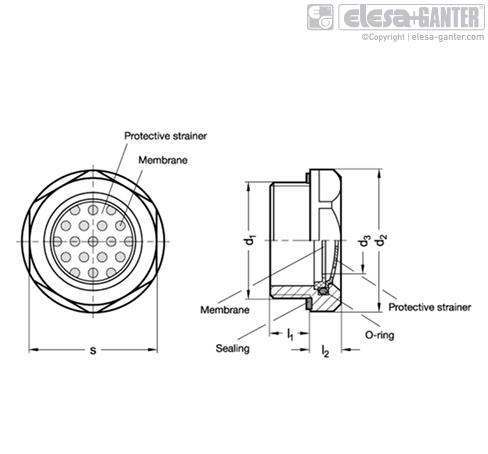

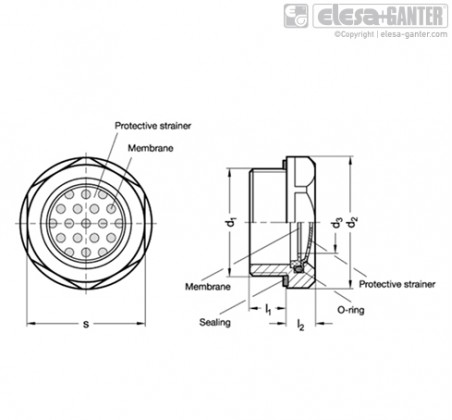

| Артікул | d1 | d2 | l1 | d3 | l2 | s | Розмiр пор в мкм | Перепад в Δ 1 bar объем герметич в L/min | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 7404-AL-G1-1,2 | G 1 | 40 | 11 | 20 | 8.5 | 36 | 1.2 | 34 |
Під замовлення
|
950
|
|||
| GN 7404-AL-G1/2-1,2 | G 1/2 | 26 | 8.5 | 10 | 7.5 | 23 | 1.2 | 11 | Так |
501
|
|||
| GN 7404-AL-G3/4-1,2 | G 3/4 | 32 | 9 | 14 | 8 | 30 | 1.2 | 21 |
Під замовлення
|
723
|
|||
| GN 7404-AL-M20x1,5-1,2 | M20x1.5 | 26 | 8.5 | 10 | 7.5 | 23 | 1.2 | 11 | Так |
501
|
|||
| GN 7404-AL-M26x1,5-1,2 | M26x1.5 | 32 | 9 | 14 | 8 | 30 | 1.2 | 21 |
Під замовлення
|
723
|
|||
| GN 7404-AL-M33x1,5-1,2 | M33x1.5 | 40 | 11 | 20 | 8.5 | 36 | 1.2 | 34 |
Під замовлення
|
950
|
Характеристики
Корпус
Алюміній AL
Мембрана
Нетканий матеріал на основі нейлону / акриловий сополімер, що змочується.
Оболонка мембрани
Пластик (поліамід PA)
Армування скловолокном
термостійкість до 100 °C
Запобіжний сітчастий фільтр
Кільцеве ущільнення
NBR (нітрильний каучук®)
За окремим запитом
Корпус із латуні MS
Інші розміри пор мембран
У мембранах використовується нетканий матеріал на основі нейлону як підкладка з абсолютно невпорядкованою структурою. Мініатюрні пори мембрани виникають завдяки повному насиченню волокон поліакрилом, що не заповнює проміжки у матеріалі.
Параметри матеріалу та технологічний режим впливають на розмір часу в процесі виробництва, який може коливатися від 0,2 до 10 мкм. Для визначення якості мембрани можна використовувати порометрия. Це оцінна процедура, яка визначає, крім іншого, розподіл розмірів пор мембрани та її проникність. На ілюстрації показано поперечний переріз мембрани. під мікроскопом
Для порівняння: мінімальна ширина сітки фільтру, виготовленого економічно доцільним методом, становить 50 мкм.
Мембрана, мікроскопічні зображення, збільшення 2000×
Інструкція по використанню
Максимальний обсяг повітря, що пропускається, максимальний перепад тиску, а також максимальний номінальний / розривний тиск - все це важливі параметри при використанні мембран. Існує лінійний зв'язок між досяжним обсягом проникного повітря та перепадом тиску, який не повинен перевищувати 1 бар.
Мембрани відштовхують олію та воду завдяки властивостям та поверхневій структурі їх матеріалів. Це повністю запобігає потраплянню крапель води та олії на поверхню мембрани. Ці властивості зберігаються при встановленні мембрани збоку у вертикальному положенні.
Якщо, за виняткових обставин, мембрана виявляється зануреною в середу, то невеликі кількості олії чи води можуть бути продавлені через мембрану через перепад тиску. Як тільки ситуація зміниться, масло та вода стічуть з поверхні та функція мембрани повністю відновиться.
Об'єм проникного повітря залежить від перепаду тиску
Перепад тиску, розривний тиск
особливості та сфера застосування
Двосторонні повітропроникні мембрани GN 7404 використовуються при будівництві будівель та виготовленні обладнання. При установці у стінку корпусу їх можна використовувати для вирівнювання тиску між внутрішнім об'ємом корпусу та навколишнім середовищем.
Весь бруд, пил, масло або водяна пара утримуються зовні. Це перешкоджає попаданню бруду та вологи всередину корпусу і запобігає попаданню олії у навколишнє середовище.
Для захисту мембран вони не повинні бути повністю занурені в олію чи воду; також не слід перевищувати перепад тисків/об'єм повітря, що проходить. Вони повинні встановлюватися збоку/вертикально у захищеному положенні.
Зовнішній Ø корпусу з поглибленим шестигранником призначений для накручування на зовнішнє різьблення штуцера DIN 3852.
У поглибленні на його пласкій стороні знаходиться прокладка. Це запобігає її деформації та видавлюванню при затягуванні.
