Віброгасні прокладки з бічним зміщенням DVC.3

Друк

DVC.1

Демпфер гасіння вібрацій з допуском бокового зміщення

Натуральний каучук, різьбові стрижні з оцинкованої/нержавіючої сталі

DVC.2

Віброгасники з бічним усуненням

Натуральний каучук, різьбовий отвір та різьбова шпилька оцинкована/нержавіюча сталь

DVC.3

Віброгасні прокладки з бічним зміщенням

Натуральний каучук, отвори оцинкована/нержавіюча сталь

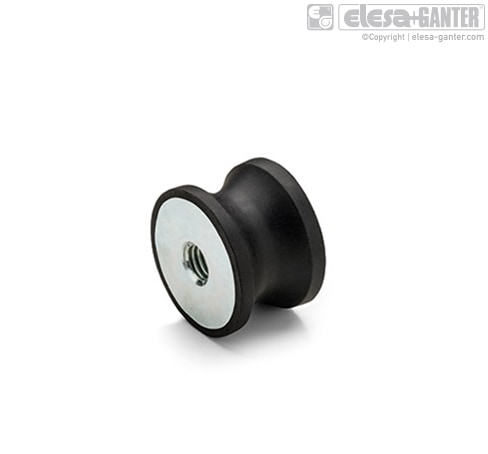

Віброгасні прокладки з бічним зміщенням DVC.3 – фото 1

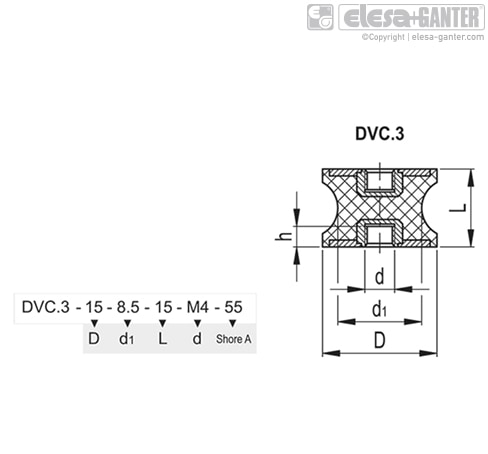

Віброгасні прокладки з бічним зміщенням DVC.3 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

DVC.3 Натуральний каучук, отвори оцинкована/нержавіюча сталь

Артікул
Артікул	D	d	L	d₁	Макс. нагрузка[N]	h	Жорсткiсть [Н/мм]	Макс. отклонение[мм]	В наявності	Ціна
DVC.3-15-12-15-M4-40	15	M4	15	12	155	4	41	3.75	Так	80 грн	Детальніше
DVC.3-15-12-15-M4-40 Характеристики: D 15 d M4 L 15 d₁ 12 Макс. нагрузка[N] 155 h 4 Жорсткiсть [Н/мм] 41 Макс. отклонение[мм] 3.75 80 грн Так До кошику
DVC.3-15-12-15-M4-55	15	M4	15	12	166	4	44	3.75	Так	80 грн	Детальніше
DVC.3-15-12-15-M4-55 Характеристики: D 15 d M4 L 15 d₁ 12 Макс. нагрузка[N] 166 h 4 Жорсткiсть [Н/мм] 44 Макс. отклонение[мм] 3.75 80 грн Так До кошику
DVC.3-15-12-15-M4-70	15	M4	15	12	223	4	59	3.75	Так	80 грн	Детальніше
DVC.3-15-12-15-M4-70 Характеристики: D 15 d M4 L 15 d₁ 12 Макс. нагрузка[N] 223 h 4 Жорсткiсть [Н/мм] 59 Макс. отклонение[мм] 3.75 80 грн Так До кошику
DVC.3-15-12-15-SST-M4-55	15	M4	15	12	166	4	44	3.75	Під замовлення	209 грн	Детальніше
DVC.3-15-12-15-SST-M4-55 Характеристики: D 15 d M4 L 15 d₁ 12 Макс. нагрузка[N] 166 h 4 Жорсткiсть [Н/мм] 44 Макс. отклонение[мм] 3.75 209 грн Під замовлення До кошику
DVC.3-15-8,5-15-M4-40	15	M4	15	8,5	94	4	25	3.75	Так	80 грн	Детальніше
DVC.3-15-8,5-15-M4-40 Характеристики: D 15 d M4 L 15 d₁ 8,5 Макс. нагрузка[N] 94 h 4 Жорсткiсть [Н/мм] 25 Макс. отклонение[мм] 3.75 80 грн Так До кошику
DVC.3-15-8,5-15-M4-55	15	M4	15	8,5	155	4	41	3.75	Так	80 грн	Детальніше
DVC.3-15-8,5-15-M4-55 Характеристики: D 15 d M4 L 15 d₁ 8,5 Макс. нагрузка[N] 155 h 4 Жорсткiсть [Н/мм] 41 Макс. отклонение[мм] 3.75 80 грн Так До кошику
DVC.3-15-8,5-15-M4-70	15	M4	15	8,5	211	4	56	3.75	Так	80 грн	Детальніше
DVC.3-15-8,5-15-M4-70 Характеристики: D 15 d M4 L 15 d₁ 8,5 Макс. нагрузка[N] 211 h 4 Жорсткiсть [Н/мм] 56 Макс. отклонение[мм] 3.75 80 грн Так До кошику
DVC.3-15-8,5-15-SST-M4-55	15	M4	15	8,5	155	4	41	3.75	Так	209 грн	Детальніше
DVC.3-15-8,5-15-SST-M4-55 Характеристики: D 15 d M4 L 15 d₁ 8,5 Макс. нагрузка[N] 155 h 4 Жорсткiсть [Н/мм] 41 Макс. отклонение[мм] 3.75 209 грн Так До кошику
DVC.3-20-12-30-M6-40	20	M6	30	12	281	6	37	7.5	Так	98 грн	Детальніше
DVC.3-20-12-30-M6-40 Характеристики: D 20 d M6 L 30 d₁ 12 Макс. нагрузка[N] 281 h 6 Жорсткiсть [Н/мм] 37 Макс. отклонение[мм] 7.5 98 грн Так До кошику
DVC.3-20-12-30-M6-55	20	M6	30	12	172	6	23	7.5	Так	98 грн	Детальніше
DVC.3-20-12-30-M6-55 Характеристики: D 20 d M6 L 30 d₁ 12 Макс. нагрузка[N] 172 h 6 Жорсткiсть [Н/мм] 23 Макс. отклонение[мм] 7.5 98 грн Так До кошику
DVC.3-20-12-30-M6-70	20	M6	30	12	266	6	35	7.5	Так	98 грн	Детальніше
DVC.3-20-12-30-M6-70 Характеристики: D 20 d M6 L 30 d₁ 12 Макс. нагрузка[N] 266 h 6 Жорсткiсть [Н/мм] 35 Макс. отклонение[мм] 7.5 98 грн Так До кошику
DVC.3-20-12-30-SST-M6-55	20	M6	30	12	172	6	23	7.5	Так	257 грн	Детальніше
DVC.3-20-12-30-SST-M6-55 Характеристики: D 20 d M6 L 30 d₁ 12 Макс. нагрузка[N] 172 h 6 Жорсткiсть [Н/мм] 23 Макс. отклонение[мм] 7.5 257 грн Так До кошику
DVC.3-20-14-15-M6-40	20	M6	15	14	263	6	70	3.75	Так	91 грн	Детальніше
DVC.3-20-14-15-M6-40 Характеристики: D 20 d M6 L 15 d₁ 14 Макс. нагрузка[N] 263 h 6 Жорсткiсть [Н/мм] 70 Макс. отклонение[мм] 3.75 91 грн Так До кошику
DVC.3-20-14-15-M6-55	20	M6	15	14	289	6	77	3.75	Так	91 грн	Детальніше
DVC.3-20-14-15-M6-55 Характеристики: D 20 d M6 L 15 d₁ 14 Макс. нагрузка[N] 289 h 6 Жорсткiсть [Н/мм] 77 Макс. отклонение[мм] 3.75 91 грн Так До кошику
DVC.3-20-14-15-M6-70	20	M6	15	14	374	6	100	3.75	Так	91 грн	Детальніше
DVC.3-20-14-15-M6-70 Характеристики: D 20 d M6 L 15 d₁ 14 Макс. нагрузка[N] 374 h 6 Жорсткiсть [Н/мм] 100 Макс. отклонение[мм] 3.75 91 грн Так До кошику
DVC.3-20-14-15-SST-M6-55	20	M6	15	14	289	6	77	3.75	Так	238 грн	Детальніше
DVC.3-20-14-15-SST-M6-55 Характеристики: D 20 d M6 L 15 d₁ 14 Макс. нагрузка[N] 289 h 6 Жорсткiсть [Н/мм] 77 Макс. отклонение[мм] 3.75 238 грн Так До кошику
DVC.3-20-14-19-M6-40	20	M6	19	14	250	6	53	4.75	Так	91 грн	Детальніше
DVC.3-20-14-19-M6-40 Характеристики: D 20 d M6 L 19 d₁ 14 Макс. нагрузка[N] 250 h 6 Жорсткiсть [Н/мм] 53 Макс. отклонение[мм] 4.75 91 грн Так До кошику
DVC.3-20-14-19-M6-55	20	M6	19	14	273	6	57	4.75	Так	91 грн	Детальніше
DVC.3-20-14-19-M6-55 Характеристики: D 20 d M6 L 19 d₁ 14 Макс. нагрузка[N] 273 h 6 Жорсткiсть [Н/мм] 57 Макс. отклонение[мм] 4.75 91 грн Так До кошику
DVC.3-20-14-19-M6-70	20	M6	19	14	326	6	69	4.75	Під замовлення	91 грн	Детальніше
DVC.3-20-14-19-M6-70 Характеристики: D 20 d M6 L 19 d₁ 14 Макс. нагрузка[N] 326 h 6 Жорсткiсть [Н/мм] 69 Макс. отклонение[мм] 4.75 91 грн Під замовлення До кошику
DVC.3-20-14-19-SST-M6-55	20	M6	19	14	273	6	57	4.75	Так	238 грн	Детальніше
DVC.3-20-14-19-SST-M6-55 Характеристики: D 20 d M6 L 19 d₁ 14 Макс. нагрузка[N] 273 h 6 Жорсткiсть [Н/мм] 57 Макс. отклонение[мм] 4.75 238 грн Так До кошику
DVC.3-20-14-20-M6-40	20	M6	20	14	248	6	50	5	Так	91 грн	Детальніше
DVC.3-20-14-20-M6-40 Характеристики: D 20 d M6 L 20 d₁ 14 Макс. нагрузка[N] 248 h 6 Жорсткiсть [Н/мм] 50 Макс. отклонение[мм] 5 91 грн Так До кошику
DVC.3-20-14-20-M6-55	20	M6	20	14	261	6	52	5	Так	91 грн	Детальніше
DVC.3-20-14-20-M6-55 Характеристики: D 20 d M6 L 20 d₁ 14 Макс. нагрузка[N] 261 h 6 Жорсткiсть [Н/мм] 52 Макс. отклонение[мм] 5 91 грн Так До кошику
DVC.3-20-14-20-M6-70	20	M6	20	14	316	6	63	5	Так	91 грн	Детальніше
DVC.3-20-14-20-M6-70 Характеристики: D 20 d M6 L 20 d₁ 14 Макс. нагрузка[N] 316 h 6 Жорсткiсть [Н/мм] 63 Макс. отклонение[мм] 5 91 грн Так До кошику
DVC.3-20-14-20-SST-M6-55	20	M6	20	14	261	6	52	5	Так	238 грн	Детальніше
DVC.3-20-14-20-SST-M6-55 Характеристики: D 20 d M6 L 20 d₁ 14 Макс. нагрузка[N] 261 h 6 Жорсткiсть [Н/мм] 52 Макс. отклонение[мм] 5 238 грн Так До кошику
DVC.3-20-14-30-M6-40	20	M6	30	14	383	6	51	7.5	Так	91 грн	Детальніше
DVC.3-20-14-30-M6-40 Характеристики: D 20 d M6 L 30 d₁ 14 Макс. нагрузка[N] 383 h 6 Жорсткiсть [Н/мм] 51 Макс. отклонение[мм] 7.5 91 грн Так До кошику
DVC.3-20-14-30-M6-55	20	M6	30	14	650	6	87	7.5	Так	91 грн	Детальніше
DVC.3-20-14-30-M6-55 Характеристики: D 20 d M6 L 30 d₁ 14 Макс. нагрузка[N] 650 h 6 Жорсткiсть [Н/мм] 87 Макс. отклонение[мм] 7.5 91 грн Так До кошику
DVC.3-20-14-30-M6-70	20	M6	30	14	277	6	37	7.5	Так	91 грн	Детальніше
DVC.3-20-14-30-M6-70 Характеристики: D 20 d M6 L 30 d₁ 14 Макс. нагрузка[N] 277 h 6 Жорсткiсть [Н/мм] 37 Макс. отклонение[мм] 7.5 91 грн Так До кошику
DVC.3-20-14-30-SST-M6-55	20	M6	30	14	650	6	87	7.5	Під замовлення	238 грн	Детальніше
DVC.3-20-14-30-SST-M6-55 Характеристики: D 20 d M6 L 30 d₁ 14 Макс. нагрузка[N] 650 h 6 Жорсткiсть [Н/мм] 87 Макс. отклонение[мм] 7.5 238 грн Під замовлення До кошику
DVC.3-21-16-22-M6-40	21	M6	22	16	260	6	47	5.5	Так	98 грн	Детальніше
DVC.3-21-16-22-M6-40 Характеристики: D 21 d M6 L 22 d₁ 16 Макс. нагрузка[N] 260 h 6 Жорсткiсть [Н/мм] 47 Макс. отклонение[мм] 5.5 98 грн Так До кошику
DVC.3-21-16-22-M6-55	21	M6	22	16	281	6	51	5.5	Так	98 грн	Детальніше
DVC.3-21-16-22-M6-55 Характеристики: D 21 d M6 L 22 d₁ 16 Макс. нагрузка[N] 281 h 6 Жорсткiсть [Н/мм] 51 Макс. отклонение[мм] 5.5 98 грн Так До кошику
DVC.3-21-16-22-M6-70	21	M6	22	16	367	6	67	5.5	Так	98 грн	Детальніше
DVC.3-21-16-22-M6-70 Характеристики: D 21 d M6 L 22 d₁ 16 Макс. нагрузка[N] 367 h 6 Жорсткiсть [Н/мм] 67 Макс. отклонение[мм] 5.5 98 грн Так До кошику
DVC.3-21-16-22-SST-M6-55	21	M6	22	16	281	6	51	5.5	Так	257 грн	Детальніше
DVC.3-21-16-22-SST-M6-55 Характеристики: D 21 d M6 L 22 d₁ 16 Макс. нагрузка[N] 281 h 6 Жорсткiсть [Н/мм] 51 Макс. отклонение[мм] 5.5 257 грн Так До кошику
DVC.3-25-18-20-M6-40	25	M6	20	18	694	6	139	5	Так	102 грн	Детальніше
DVC.3-25-18-20-M6-40 Характеристики: D 25 d M6 L 20 d₁ 18 Макс. нагрузка[N] 694 h 6 Жорсткiсть [Н/мм] 139 Макс. отклонение[мм] 5 102 грн Так До кошику
DVC.3-25-18-20-M6-55	25	M6	20	18	738	6	148	5	Так	102 грн	Детальніше
DVC.3-25-18-20-M6-55 Характеристики: D 25 d M6 L 20 d₁ 18 Макс. нагрузка[N] 738 h 6 Жорсткiсть [Н/мм] 148 Макс. отклонение[мм] 5 102 грн Так До кошику
DVC.3-25-18-20-M6-70	25	M6	20	18	1214	6	243	5	Так	102 грн	Детальніше
DVC.3-25-18-20-M6-70 Характеристики: D 25 d M6 L 20 d₁ 18 Макс. нагрузка[N] 1214 h 6 Жорсткiсть [Н/мм] 243 Макс. отклонение[мм] 5 102 грн Так До кошику
DVC.3-25-18-20-SST-M6-55	25	M6	20	18	738	6	148	5	Під замовлення	268 грн	Детальніше
DVC.3-25-18-20-SST-M6-55 Характеристики: D 25 d M6 L 20 d₁ 18 Макс. нагрузка[N] 738 h 6 Жорсткiсть [Н/мм] 148 Макс. отклонение[мм] 5 268 грн Під замовлення До кошику
DVC.3-25-20-20-M6-40	25	M6	20	20	705	6	141	5	Під замовлення	102 грн	Детальніше
DVC.3-25-20-20-M6-40 Характеристики: D 25 d M6 L 20 d₁ 20 Макс. нагрузка[N] 705 h 6 Жорсткiсть [Н/мм] 141 Макс. отклонение[мм] 5 102 грн Під замовлення До кошику
DVC.3-25-20-20-M6-55	25	M6	20	20	767	6	153	5	Так	102 грн	Детальніше
DVC.3-25-20-20-M6-55 Характеристики: D 25 d M6 L 20 d₁ 20 Макс. нагрузка[N] 767 h 6 Жорсткiсть [Н/мм] 153 Макс. отклонение[мм] 5 102 грн Так До кошику
DVC.3-25-20-20-M6-70	25	M6	20	20	1235	6	247	5	Так	102 грн	Детальніше
DVC.3-25-20-20-M6-70 Характеристики: D 25 d M6 L 20 d₁ 20 Макс. нагрузка[N] 1235 h 6 Жорсткiсть [Н/мм] 247 Макс. отклонение[мм] 5 102 грн Так До кошику
DVC.3-25-20-20-SST-M6-55	25	M6	20	20	767	6	153	5	Так	268 грн	Детальніше
DVC.3-25-20-20-SST-M6-55 Характеристики: D 25 d M6 L 20 d₁ 20 Макс. нагрузка[N] 767 h 6 Жорсткiсть [Н/мм] 153 Макс. отклонение[мм] 5 268 грн Так До кошику
DVC.3-30-18-25-M8-40	30	M8	25	18	479	8	77	6.25	Так	133 грн	Детальніше
DVC.3-30-18-25-M8-40 Характеристики: D 30 d M8 L 25 d₁ 18 Макс. нагрузка[N] 479 h 8 Жорсткiсть [Н/мм] 77 Макс. отклонение[мм] 6.25 133 грн Так До кошику
DVC.3-30-18-25-M8-55	30	M8	25	18	597	8	96	6.25	Так	133 грн	Детальніше
DVC.3-30-18-25-M8-55 Характеристики: D 30 d M8 L 25 d₁ 18 Макс. нагрузка[N] 597 h 8 Жорсткiсть [Н/мм] 96 Макс. отклонение[мм] 6.25 133 грн Так До кошику
DVC.3-30-18-25-M8-70	30	M8	25	18	919	8	147	6.25	Так	133 грн	Детальніше
DVC.3-30-18-25-M8-70 Характеристики: D 30 d M8 L 25 d₁ 18 Макс. нагрузка[N] 919 h 8 Жорсткiсть [Н/мм] 147 Макс. отклонение[мм] 6.25 133 грн Так До кошику
DVC.3-30-18-25-SST-M8-55	30	M8	25	18	597	8	96	6.25	Так	344 грн	Детальніше
DVC.3-30-18-25-SST-M8-55 Характеристики: D 30 d M8 L 25 d₁ 18 Макс. нагрузка[N] 597 h 8 Жорсткiсть [Н/мм] 96 Макс. отклонение[мм] 6.25 344 грн Так До кошику
DVC.3-30-22-20-M8-40	30	M8	20	22	767	8	153	5	Так	133 грн	Детальніше
DVC.3-30-22-20-M8-40 Характеристики: D 30 d M8 L 20 d₁ 22 Макс. нагрузка[N] 767 h 8 Жорсткiсть [Н/мм] 153 Макс. отклонение[мм] 5 133 грн Так До кошику
DVC.3-30-22-20-M8-55	30	M8	20	22	1010	8	202	5	Так	133 грн	Детальніше
DVC.3-30-22-20-M8-55 Характеристики: D 30 d M8 L 20 d₁ 22 Макс. нагрузка[N] 1010 h 8 Жорсткiсть [Н/мм] 202 Макс. отклонение[мм] 5 133 грн Так До кошику
DVC.3-30-22-20-M8-70	30	M8	20	22	1488	8	298	5	Так	133 грн	Детальніше
DVC.3-30-22-20-M8-70 Характеристики: D 30 d M8 L 20 d₁ 22 Макс. нагрузка[N] 1488 h 8 Жорсткiсть [Н/мм] 298 Макс. отклонение[мм] 5 133 грн Так До кошику
DVC.3-30-22-20-SST-M8-55	30	M8	20	22	1010	8	202	5	Так	344 грн	Детальніше
DVC.3-30-22-20-SST-M8-55 Характеристики: D 30 d M8 L 20 d₁ 22 Макс. нагрузка[N] 1010 h 8 Жорсткiсть [Н/мм] 202 Макс. отклонение[мм] 5 344 грн Так До кошику
DVC.3-35-25-34-M8-40	35	M8	34	25	2871	8	338	8.5	Так	143 грн	Детальніше
DVC.3-35-25-34-M8-40 Характеристики: D 35 d M8 L 34 d₁ 25 Макс. нагрузка[N] 2871 h 8 Жорсткiсть [Н/мм] 338 Макс. отклонение[мм] 8.5 143 грн Так До кошику
DVC.3-35-25-34-M8-55	35	M8	34	25	1469	8	173	8.5	Так	143 грн	Детальніше
DVC.3-35-25-34-M8-55 Характеристики: D 35 d M8 L 34 d₁ 25 Макс. нагрузка[N] 1469 h 8 Жорсткiсть [Н/мм] 173 Макс. отклонение[мм] 8.5 143 грн Так До кошику
DVC.3-35-25-34-M8-70	35	M8	34	25	2141	8	252	8.5	Так	143 грн	Детальніше
DVC.3-35-25-34-M8-70 Характеристики: D 35 d M8 L 34 d₁ 25 Макс. нагрузка[N] 2141 h 8 Жорсткiсть [Н/мм] 252 Макс. отклонение[мм] 8.5 143 грн Так До кошику
DVC.3-35-25-34-SST-M8-55	35	M8	34	25	1469	8	173	8.5	Так	368 грн	Детальніше
DVC.3-35-25-34-SST-M8-55 Характеристики: D 35 d M8 L 34 d₁ 25 Макс. нагрузка[N] 1469 h 8 Жорсткiсть [Н/мм] 173 Макс. отклонение[мм] 8.5 368 грн Так До кошику
DVC.3-40-20-48-M8-40	40	M8	48	20	607	8	51	12	Так	283 грн	Детальніше
DVC.3-40-20-48-M8-40 Характеристики: D 40 d M8 L 48 d₁ 20 Макс. нагрузка[N] 607 h 8 Жорсткiсть [Н/мм] 51 Макс. отклонение[мм] 12 283 грн Так До кошику
DVC.3-40-20-48-M8-55	40	M8	48	20	713	8	59	12	Так	283 грн	Детальніше
DVC.3-40-20-48-M8-55 Характеристики: D 40 d M8 L 48 d₁ 20 Макс. нагрузка[N] 713 h 8 Жорсткiсть [Н/мм] 59 Макс. отклонение[мм] 12 283 грн Так До кошику
DVC.3-40-20-48-M8-70	40	M8	48	20	1088	8	91	12	Так	283 грн	Детальніше
DVC.3-40-20-48-M8-70 Характеристики: D 40 d M8 L 48 d₁ 20 Макс. нагрузка[N] 1088 h 8 Жорсткiсть [Н/мм] 91 Макс. отклонение[мм] 12 283 грн Так До кошику
DVC.3-40-20-48-SST-M8-55	40	M8	48	20	713	8	59	12	Так	732 грн	Детальніше
DVC.3-40-20-48-SST-M8-55 Характеристики: D 40 d M8 L 48 d₁ 20 Макс. нагрузка[N] 713 h 8 Жорсткiсть [Н/мм] 59 Макс. отклонение[мм] 12 732 грн Так До кошику
DVC.3-40-25-30-M8-40	40	M8	30	25	1310	8	175	7.5	Так	220 грн	Детальніше
DVC.3-40-25-30-M8-40 Характеристики: D 40 d M8 L 30 d₁ 25 Макс. нагрузка[N] 1310 h 8 Жорсткiсть [Н/мм] 175 Макс. отклонение[мм] 7.5 220 грн Так До кошику
DVC.3-40-25-30-M8-55	40	M8	30	25	1550	8	207	7.5	Так	220 грн	Детальніше
DVC.3-40-25-30-M8-55 Характеристики: D 40 d M8 L 30 d₁ 25 Макс. нагрузка[N] 1550 h 8 Жорсткiсть [Н/мм] 207 Макс. отклонение[мм] 7.5 220 грн Так До кошику
DVC.3-40-25-30-M8-70	40	M8	30	25	2219	8	296	7.5	Так	220 грн	Детальніше
DVC.3-40-25-30-M8-70 Характеристики: D 40 d M8 L 30 d₁ 25 Макс. нагрузка[N] 2219 h 8 Жорсткiсть [Н/мм] 296 Макс. отклонение[мм] 7.5 220 грн Так До кошику
DVC.3-40-25-30-SST-M8-55	40	M8	30	25	1550	8	207	7.5	Так	573 грн	Детальніше
DVC.3-40-25-30-SST-M8-55 Характеристики: D 40 d M8 L 30 d₁ 25 Макс. нагрузка[N] 1550 h 8 Жорсткiсть [Н/мм] 207 Макс. отклонение[мм] 7.5 573 грн Так До кошику
DVC.3-40-30-25-M8-40	40	M8	25	30	2520	8	403	6.25	Так	148 грн	Детальніше
DVC.3-40-30-25-M8-40 Характеристики: D 40 d M8 L 25 d₁ 30 Макс. нагрузка[N] 2520 h 8 Жорсткiсть [Н/мм] 403 Макс. отклонение[мм] 6.25 148 грн Так До кошику
DVC.3-40-30-25-M8-55	40	M8	25	30	2890	8	462	6.25	Під замовлення	148 грн	Детальніше
DVC.3-40-30-25-M8-55 Характеристики: D 40 d M8 L 25 d₁ 30 Макс. нагрузка[N] 2890 h 8 Жорсткiсть [Н/мм] 462 Макс. отклонение[мм] 6.25 148 грн Під замовлення До кошику
DVC.3-40-30-25-M8-70	40	M8	25	30	3326	8	532	6.25	Так	148 грн	Детальніше
DVC.3-40-30-25-M8-70 Характеристики: D 40 d M8 L 25 d₁ 30 Макс. нагрузка[N] 3326 h 8 Жорсткiсть [Н/мм] 532 Макс. отклонение[мм] 6.25 148 грн Так До кошику
DVC.3-40-30-25-SST-M8-55	40	M8	25	30	2890	8	462	6.25	Під замовлення	386 грн	Детальніше
DVC.3-40-30-25-SST-M8-55 Характеристики: D 40 d M8 L 25 d₁ 30 Макс. нагрузка[N] 2890 h 8 Жорсткiсть [Н/мм] 462 Макс. отклонение[мм] 6.25 386 грн Під замовлення До кошику
DVC.3-40-32-50-M8-40	40	M8	50	32	575	8	46	12.5	Так	258 грн	Детальніше
DVC.3-40-32-50-M8-40 Характеристики: D 40 d M8 L 50 d₁ 32 Макс. нагрузка[N] 575 h 8 Жорсткiсть [Н/мм] 46 Макс. отклонение[мм] 12.5 258 грн Так До кошику
DVC.3-40-32-50-M8-55	40	M8	50	32	682	8	55	12.5	Так	258 грн	Детальніше
DVC.3-40-32-50-M8-55 Характеристики: D 40 d M8 L 50 d₁ 32 Макс. нагрузка[N] 682 h 8 Жорсткiсть [Н/мм] 55 Макс. отклонение[мм] 12.5 258 грн Так До кошику
DVC.3-40-32-50-M8-70	40	M8	50	32	965	8	77	12.5	Так	258 грн	Детальніше
DVC.3-40-32-50-M8-70 Характеристики: D 40 d M8 L 50 d₁ 32 Макс. нагрузка[N] 965 h 8 Жорсткiсть [Н/мм] 77 Макс. отклонение[мм] 12.5 258 грн Так До кошику
DVC.3-40-32-50-SST-M8-55	40	M8	50	32	682	8	55	12.5	Так	675 грн	Детальніше
DVC.3-40-32-50-SST-M8-55 Характеристики: D 40 d M8 L 50 d₁ 32 Макс. нагрузка[N] 682 h 8 Жорсткiсть [Н/мм] 55 Макс. отклонение[мм] 12.5 675 грн Так До кошику
DVC.3-40-33-30-M8-40	40	M8	30	33	1350	8	180	7.5	Так	163 грн	Детальніше
DVC.3-40-33-30-M8-40 Характеристики: D 40 d M8 L 30 d₁ 33 Макс. нагрузка[N] 1350 h 8 Жорсткiсть [Н/мм] 180 Макс. отклонение[мм] 7.5 163 грн Так До кошику
DVC.3-40-33-30-M8-55	40	M8	30	33	1768	8	236	7.5	Так	163 грн	Детальніше
DVC.3-40-33-30-M8-55 Характеристики: D 40 d M8 L 30 d₁ 33 Макс. нагрузка[N] 1768 h 8 Жорсткiсть [Н/мм] 236 Макс. отклонение[мм] 7.5 163 грн Так До кошику
DVC.3-40-33-30-M8-70	40	M8	30	33	2564	8	342	7.5	Так	163 грн	Детальніше
DVC.3-40-33-30-M8-70 Характеристики: D 40 d M8 L 30 d₁ 33 Макс. нагрузка[N] 2564 h 8 Жорсткiсть [Н/мм] 342 Макс. отклонение[мм] 7.5 163 грн Так До кошику
DVC.3-40-33-30-SST-M8-55	40	M8	30	33	1768	8	236	7.5	Так	421 грн	Детальніше
DVC.3-40-33-30-SST-M8-55 Характеристики: D 40 d M8 L 30 d₁ 33 Макс. нагрузка[N] 1768 h 8 Жорсткiсть [Н/мм] 236 Макс. отклонение[мм] 7.5 421 грн Так До кошику
DVC.3-50-42-30-M10-40	50	M10	30	42	3326	10	443	7.5	Так	319 грн	Детальніше
DVC.3-50-42-30-M10-40 Характеристики: D 50 d M10 L 30 d₁ 42 Макс. нагрузка[N] 3326 h 10 Жорсткiсть [Н/мм] 443 Макс. отклонение[мм] 7.5 319 грн Так До кошику
DVC.3-50-42-30-M10-55	50	M10	30	42	1499	10	200	7.5	Так	319 грн	Детальніше
DVC.3-50-42-30-M10-55 Характеристики: D 50 d M10 L 30 d₁ 42 Макс. нагрузка[N] 1499 h 10 Жорсткiсть [Н/мм] 200 Макс. отклонение[мм] 7.5 319 грн Так До кошику
DVC.3-50-42-30-M10-70	50	M10	30	42	2085	10	278	7.5	Так	319 грн	Детальніше
DVC.3-50-42-30-M10-70 Характеристики: D 50 d M10 L 30 d₁ 42 Макс. нагрузка[N] 2085 h 10 Жорсткiсть [Н/мм] 278 Макс. отклонение[мм] 7.5 319 грн Так До кошику
DVC.3-50-42-30-SST-M10-55	50	M10	30	42	1499	10	200	7.5	Під замовлення	827 грн	Детальніше
DVC.3-50-42-30-SST-M10-55 Характеристики: D 50 d M10 L 30 d₁ 42 Макс. нагрузка[N] 1499 h 10 Жорсткiсть [Н/мм] 200 Макс. отклонение[мм] 7.5 827 грн Під замовлення До кошику
DVC.3-55-44-45-M10-40	55	M10	45	44	1037	10	92	11.25	Так	355 грн	Детальніше
DVC.3-55-44-45-M10-40 Характеристики: D 55 d M10 L 45 d₁ 44 Макс. нагрузка[N] 1037 h 10 Жорсткiсть [Н/мм] 92 Макс. отклонение[мм] 11.25 355 грн Так До кошику
DVC.3-55-44-45-M10-55	55	M10	45	44	1247	10	111	11.25	Так	355 грн	Детальніше
DVC.3-55-44-45-M10-55 Характеристики: D 55 d M10 L 45 d₁ 44 Макс. нагрузка[N] 1247 h 10 Жорсткiсть [Н/мм] 111 Макс. отклонение[мм] 11.25 355 грн Так До кошику
DVC.3-55-44-45-M10-70	55	M10	45	44	1818	10	162	11.25	Так	355 грн	Детальніше
DVC.3-55-44-45-M10-70 Характеристики: D 55 d M10 L 45 d₁ 44 Макс. нагрузка[N] 1818 h 10 Жорсткiсть [Н/мм] 162 Макс. отклонение[мм] 11.25 355 грн Так До кошику
DVC.3-55-44-45-SST-M10-55	55	M10	45	44	1247	10	111	11.25	Під замовлення	918 грн	Детальніше
DVC.3-55-44-45-SST-M10-55 Характеристики: D 55 d M10 L 45 d₁ 44 Макс. нагрузка[N] 1247 h 10 Жорсткiсть [Н/мм] 111 Макс. отклонение[мм] 11.25 918 грн Під замовлення До кошику
DVC.3-57-25-45-M10-40	57	M10	45	25	923	10	82	11.25	Так	355 грн	Детальніше
DVC.3-57-25-45-M10-40 Характеристики: D 57 d M10 L 45 d₁ 25 Макс. нагрузка[N] 923 h 10 Жорсткiсть [Н/мм] 82 Макс. отклонение[мм] 11.25 355 грн Так До кошику
DVC.3-57-25-45-M10-55	57	M10	45	25	1235	10	110	11.25	Так	355 грн	Детальніше
DVC.3-57-25-45-M10-55 Характеристики: D 57 d M10 L 45 d₁ 25 Макс. нагрузка[N] 1235 h 10 Жорсткiсть [Н/мм] 110 Макс. отклонение[мм] 11.25 355 грн Так До кошику
DVC.3-57-25-45-M10-70	57	M10	45	25	1673	10	149	11.25	Так	355 грн	Детальніше
DVC.3-57-25-45-M10-70 Характеристики: D 57 d M10 L 45 d₁ 25 Макс. нагрузка[N] 1673 h 10 Жорсткiсть [Н/мм] 149 Макс. отклонение[мм] 11.25 355 грн Так До кошику
DVC.3-57-25-45-SST-M10-55	57	M10	45	25	1235	10	110	11.25	Під замовлення	918 грн	Детальніше
DVC.3-57-25-45-SST-M10-55 Характеристики: D 57 d M10 L 45 d₁ 25 Макс. нагрузка[N] 1235 h 10 Жорсткiсть [Н/мм] 110 Макс. отклонение[мм] 11.25 918 грн Під замовлення До кошику
DVC.3-60-49-60-M10-40	60	M10	60	49	2327	10	155	15	Так	470 грн	Детальніше
DVC.3-60-49-60-M10-40 Характеристики: D 60 d M10 L 60 d₁ 49 Макс. нагрузка[N] 2327 h 10 Жорсткiсть [Н/мм] 155 Макс. отклонение[мм] 15 470 грн Так До кошику
DVC.3-60-49-60-M10-55	60	M10	60	49	2995	10	200	15	Так	470 грн	Детальніше
DVC.3-60-49-60-M10-55 Характеристики: D 60 d M10 L 60 d₁ 49 Макс. нагрузка[N] 2995 h 10 Жорсткiсть [Н/мм] 200 Макс. отклонение[мм] 15 470 грн Так До кошику
DVC.3-60-49-60-M10-70	60	M10	60	49	5181	10	345	15	Так	470 грн	Детальніше
DVC.3-60-49-60-M10-70 Характеристики: D 60 d M10 L 60 d₁ 49 Макс. нагрузка[N] 5181 h 10 Жорсткiсть [Н/мм] 345 Макс. отклонение[мм] 15 470 грн Так До кошику
DVC.3-60-49-60-SST-M10-55	60	M10	60	49	2995	10	200	15	Під замовлення	1224 грн	Детальніше
DVC.3-60-49-60-SST-M10-55 Характеристики: D 60 d M10 L 60 d₁ 49 Макс. нагрузка[N] 2995 h 10 Жорсткiсть [Н/мм] 200 Макс. отклонение[мм] 15 1224 грн Під замовлення До кошику
DVC.3-70-45-53-M12-40	70	M12	53	45	2023	12	153	13.25	Так	613 грн	Детальніше
DVC.3-70-45-53-M12-40 Характеристики: D 70 d M12 L 53 d₁ 45 Макс. нагрузка[N] 2023 h 12 Жорсткiсть [Н/мм] 153 Макс. отклонение[мм] 13.25 613 грн Так До кошику
DVC.3-70-45-53-M12-55	70	M12	53	45	2597	12	196	13.25	Так	613 грн	Детальніше
DVC.3-70-45-53-M12-55 Характеристики: D 70 d M12 L 53 d₁ 45 Макс. нагрузка[N] 2597 h 12 Жорсткiсть [Н/мм] 196 Макс. отклонение[мм] 13.25 613 грн Так До кошику
DVC.3-70-45-53-M12-70	70	M12	53	45	2894	12	218	13.25	Так	613 грн	Детальніше
DVC.3-70-45-53-M12-70 Характеристики: D 70 d M12 L 53 d₁ 45 Макс. нагрузка[N] 2894 h 12 Жорсткiсть [Н/мм] 218 Макс. отклонение[мм] 13.25 613 грн Так До кошику
DVC.3-70-45-53-SST-M12-55	70	M12	53	45	2597	12	196	13.25	Під замовлення	1589 грн	Детальніше
DVC.3-70-45-53-SST-M12-55 Характеристики: D 70 d M12 L 53 d₁ 45 Макс. нагрузка[N] 2597 h 12 Жорсткiсть [Н/мм] 196 Макс. отклонение[мм] 13.25 1589 грн Під замовлення До кошику
DVC.3-72-64-33,5-M12-40	72	M12	33,5	64	2970	12	354	8.38	Під замовлення	493 грн	Детальніше
DVC.3-72-64-33,5-M12-40 Характеристики: D 72 d M12 L 33,5 d₁ 64 Макс. нагрузка[N] 2970 h 12 Жорсткiсть [Н/мм] 354 Макс. отклонение[мм] 8.38 493 грн Під замовлення До кошику
DVC.3-72-64-33,5-M12-55	72	M12	33,5	64	3936	12	470	8.38	Під замовлення	493 грн	Детальніше
DVC.3-72-64-33,5-M12-55 Характеристики: D 72 d M12 L 33,5 d₁ 64 Макс. нагрузка[N] 3936 h 12 Жорсткiсть [Н/мм] 470 Макс. отклонение[мм] 8.38 493 грн Під замовлення До кошику
DVC.3-72-64-33,5-M12-70	72	M12	33,5	64	5708	12	681	8.38	Під замовлення	493 грн	Детальніше
DVC.3-72-64-33,5-M12-70 Характеристики: D 72 d M12 L 33,5 d₁ 64 Макс. нагрузка[N] 5708 h 12 Жорсткiсть [Н/мм] 681 Макс. отклонение[мм] 8.38 493 грн Під замовлення До кошику
DVC.3-72-64-33,5-SST-M12-55	72	M12	33,5	64	3936	12	470	8.38	Під замовлення	1286 грн	Детальніше
DVC.3-72-64-33,5-SST-M12-55 Характеристики: D 72 d M12 L 33,5 d₁ 64 Макс. нагрузка[N] 3936 h 12 Жорсткiсть [Н/мм] 470 Макс. отклонение[мм] 8.38 1286 грн Під замовлення До кошику
DVC.3-75-60-40-M12-40	75	M12	40	60	2611	12	261	10	Так	848 грн	Детальніше
DVC.3-75-60-40-M12-40 Характеристики: D 75 d M12 L 40 d₁ 60 Макс. нагрузка[N] 2611 h 12 Жорсткiсть [Н/мм] 261 Макс. отклонение[мм] 10 848 грн Так До кошику
DVC.3-75-60-40-M12-55	75	M12	40	60	3298	12	330	10	Під замовлення	848 грн	Детальніше
DVC.3-75-60-40-M12-55 Характеристики: D 75 d M12 L 40 d₁ 60 Макс. нагрузка[N] 3298 h 12 Жорсткiсть [Н/мм] 330 Макс. отклонение[мм] 10 848 грн Під замовлення До кошику
DVC.3-75-60-40-M12-70	75	M12	40	60	4942	12	494	10	Під замовлення	848 грн	Детальніше
DVC.3-75-60-40-M12-70 Характеристики: D 75 d M12 L 40 d₁ 60 Макс. нагрузка[N] 4942 h 12 Жорсткiсть [Н/мм] 494 Макс. отклонение[мм] 10 848 грн Під замовлення До кошику
DVC.3-75-60-40-SST-M12-55	75	M12	40	60	3298	12	330	10	Під замовлення	2203 грн	Детальніше
DVC.3-75-60-40-SST-M12-55 Характеристики: D 75 d M12 L 40 d₁ 60 Макс. нагрузка[N] 3298 h 12 Жорсткiсть [Н/мм] 330 Макс. отклонение[мм] 10 2203 грн Під замовлення До кошику
DVC.3-95-80-75-M16-40	95	M16	75	80	7977	16	425	18.75	Так	3458 грн	Детальніше
DVC.3-95-80-75-M16-40 Характеристики: D 95 d M16 L 75 d₁ 80 Макс. нагрузка[N] 7977 h 16 Жорсткiсть [Н/мм] 425 Макс. отклонение[мм] 18.75 3458 грн Так До кошику
DVC.3-95-80-75-M16-55	95	M16	75	80	10382	16	554	18.75	Так	3458 грн	Детальніше
DVC.3-95-80-75-M16-55 Характеристики: D 95 d M16 L 75 d₁ 80 Макс. нагрузка[N] 10382 h 16 Жорсткiсть [Н/мм] 554 Макс. отклонение[мм] 18.75 3458 грн Так До кошику
DVC.3-95-80-75-M16-70	95	M16	75	80	14873	16	793	18.75	Під замовлення	3458 грн	Детальніше
DVC.3-95-80-75-M16-70 Характеристики: D 95 d M16 L 75 d₁ 80 Макс. нагрузка[N] 14873 h 16 Жорсткiсть [Н/мм] 793 Макс. отклонение[мм] 18.75 3458 грн Під замовлення До кошику
DVC.3-95-80-75-SST-M16-55	95	M16	75	80	10382	16	554	18.75	Під замовлення	8990 грн	Детальніше
DVC.3-95-80-75-SST-M16-55 Характеристики: D 95 d M16 L 75 d₁ 80 Макс. нагрузка[N] 10382 h 16 Жорсткiсть [Н/мм] 554 Макс. отклонение[мм] 18.75 8990 грн Під замовлення До кошику

характеристики

Vibration-damping body
Natural rubber NR, black colour.
DVC: Твердість Шору А 40, 55, 70 ±5.
DVC-SST: Твердість Шору 55 A ± 5.
Стандартні виконання
DVC.3: пластини та втулки з оцинкованої сталі, глухі різьбові отвори.
DVC.3-SST: пластини та втулки з нержавіючої сталі AISI 304, глухі різьбові отвори.
Спеціальні виконання доступні на запит
Натуральний каучук NR, твердість Шору A 40, 70 ± 5 для варіантів виконання з основою з нержавіючої сталі AISI 304.

Особливості та сфери застосування

Антивібраційні елементи DVC розроблені для гасіння вібрацій, ударів і шумів, що виробляються деталями, що рухаються, або незбалансованими вібруючими масами обладнання і верстатів.
На відміну від антивібраційних елементів DVA, під тиском ці деталі забезпечують більше бічне усунення, не залишаючи вертикальну площину металевої вставки.

Інструкції з підбору віброізолятора

Необхідні базові дані
- Частота збурень: частота вібрації, що створюється будь-яким працюючим агрегатом. Як правило, вона збігається із частотою обертання двигуна відповідного агрегату (1 Гц = 1 с−1);
- навантаження, що додається до кожного елемента амортизації вібрації [Н];
- необхідний рівень ізоляції [%];
- величина відхилення елемента амортизації вібрації при заданому навантаженні [мм];
- Жорсткість [Н/мм], тобто навантаження, додане до елемента амортизації вібрації, викликає відхилення 1,0 мм.
Як вибрати елемент амортизації вібрації
- Звернувшись до діаграми для перевірки ступеня ізоляції, розділіть значення частоти обурення на необхідний ступінь ізоляції (кожен крок ступеня ізоляції відповідає лінії на схемі) та визначте відхилення [ммм];
- Щоб обчислити жорсткість демпфуючого елемента, розділіть значення навантаження, що впливає на нього, на значення відхилення;
- Порівняйте обчислену жорсткість із жорсткістю, наведеною в таблиці, і виберіть демпфуючий елемент, що має найближче (у бік зменшення) значення до розрахованого (значення жорсткості, зазначені в таблиці, відносяться до максимальних значень навантаження);
- Проектувальник повинен переконатися, що виріб, обраний за цим критерієм, підходить для необхідної сфери застосування незалежно від обставин. З цією метою для кожного виробу доступні за запитом нелінійні діаграми розподілу зусиль (за навантаженням, що додається).
приклад
- частота збурень = 50 Гц (3000 об/хв);
- навантаження на кожен елемент амортизації вібрації = 120 Н;
- Потрібна 90%-ва ізоляція; - На діаграмі видно, що при частоті обурення 50 Гц і ступеня ізоляції 90% відхилення, що створюється, становить 1,0 мм;
- Розділимо навантаження на отримане значення відхилення для визначення необхідної жорсткості, вона становить 120/1,0 = 120 Н/мм;
- Порівняємо отримане значення жорсткості (120 Н/мм) із значеннями, вказаними в таблиці;
- Для типу DVC.3 знаходимо у таблиці, що відповідний елемент демпфування вібрацій має ідентифікаційний. № DVC.3-25-18-20-M6-40

Найменування продукції

Телефон

Електронна адреса

Повідомлення

DVC.3.pdf

Залиште відгук про товар!

DVC.3: пластини та втулки з оцинкованої сталі
DVC.3-SST: пластини та втулки з нержавіючої сталі AISI 304
Інструкція з розрахунку та вибору віброгасників DVC

Ці вироби так само можуть вас зацікавити

GN 454

Амортизатори

Стопорна шайба ‒ нержавіюча сталь, гума пербунан м'який/середній/жорсткий

Перегляд

DVA.1 DVA.2 DVA.3

Віброгасники

Оцинковка/нержавіюча сталь, 2 шпильки/шпилька та втулка/2 втулки

Перегляд

DVL.3

Амортизуючі прокладки гасіння вібрацій

Натуральний каучук, сквозний отвір

Перегляд

GN 438.5

Розпірні та ножні диски з нержавіючої сталі

Кріпильним отвором/самоклейний, нержавіюча сталь, прокладка каучук

Перегляд

DVA.4 DVA.5

Віброгасники

Оцинковка/нержавіюча сталь, різьбова шпилька/втулка

Перегляд

GN 438

Самоклеючі підкладні диски з гумовою підкладкою

Кріпильним отвором/самоклейний, сталь, прокладка каучук

Перегляд

DVC.1 DVC.2 DVC.3

Віброгасники з компенсацією бокового зміщення

Оцинковка/нержавіюча сталь, шпильки/шпилька та втулка/втулки

Перегляд

DVL.1

Віброгасні подушки зі сталевою опорною пластиною

Сталь оцинкована/нержавіюча сталь, натуральний каучук, сквозний отвір

Перегляд

AVR

Монтажні віброгасники опорні

Пофарбована сталь оцинкована, прокладка каучук, квадратної/прямокутної форми, до 100 КН

Перегляд

Необхідні (технічні) файли cookie	Обов'язково
Аналітичні та експлуатаційні файли cookie	Згоден Не згоден
