Мініатюрні стопорні штифти з фланцевим кріпленням без фіксації у віджатому положенні GN 822.12-BN

Компактні стопорні штифти з фланцем кріплення, що не відключаються для роботи в агресивних середовищах або з підвищеними гігієнічними вимогами

Нержавіюча сталь, пластикова ручка

GN 822.12-BN

Мініатюрні стопорні штифти з фланцевим кріпленням без фіксації у віджатому положенні

Нержавіюча сталь AISI 316

GN 822.12-C

Фланцеві стопорні мініатюрні фіксатори для харчової та хімічної промисловості, що відключаються

Нержавіюча сталь AISI 316, пластикова ручка

GN 822.12-CN

Компактні блокатори фланцеві, що відключаються, для роботи в особливо агресивних середовищах і важких умовах

Нержавіюча сталь AISI 316

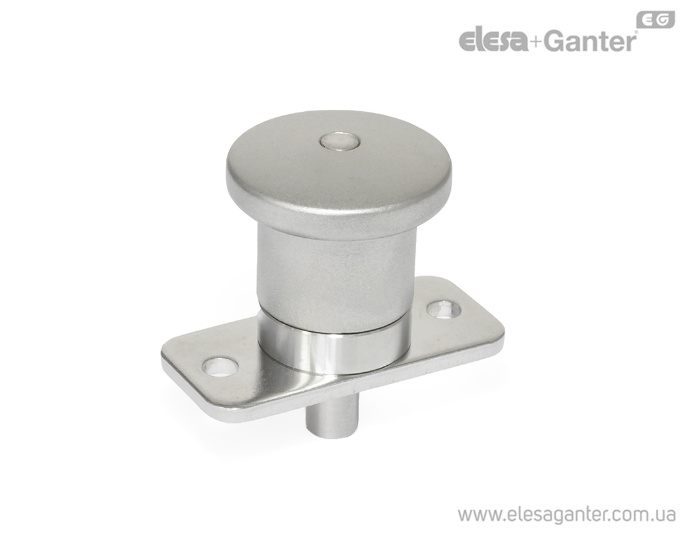

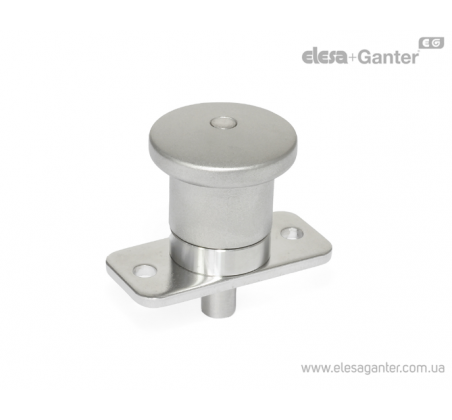

Мініатюрні стопорні штифти з фланцевим кріпленням без фіксації у віджатому положенні GN 822.12-BN – фото 1

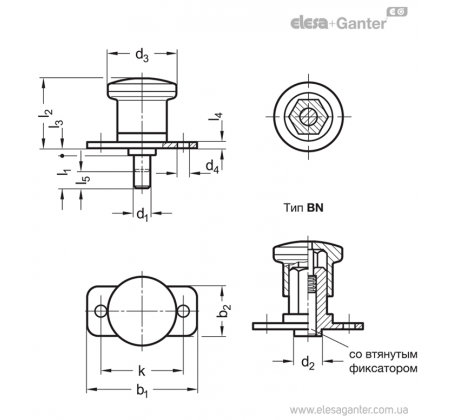

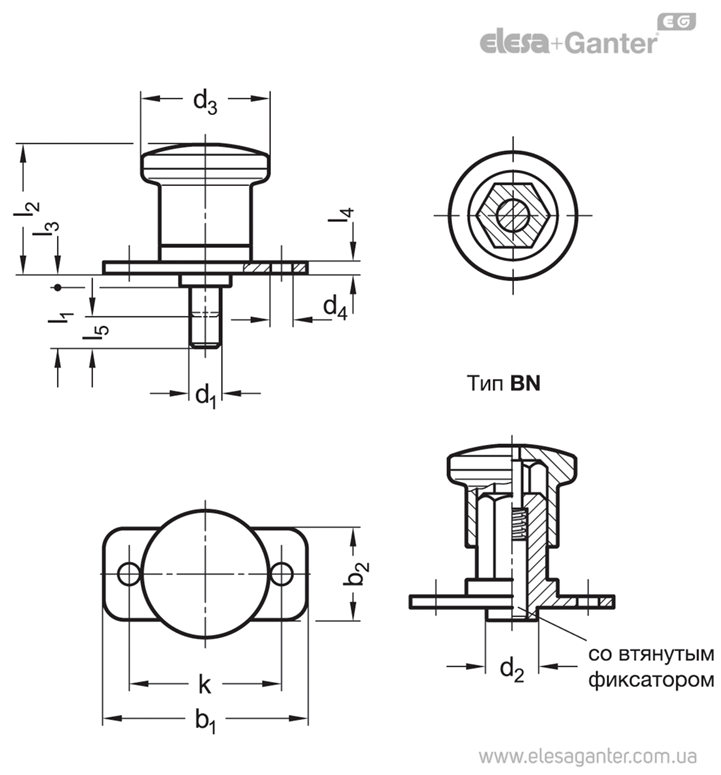

Мініатюрні стопорні штифти з фланцевим кріпленням без фіксації у віджатому положенні GN 822.12-BN – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 822.12-BN Нержавіюча сталь AISI 316

Артікул
Артікул	d1 Вісь h9 Отвір +0.03/+0.08	d2 -0.05/-0.1	l5 Ход	b₁	b₂	k	l₁	d₃	l₂	d₄	l₃	l₄	Пружинная нагрузкав Н≈ начальная	Пружинная нагрузкав Н≈ конечная	В наявності	Ціна
GN 822.12-10-10-BN	10	14	10	50	23	38	10	33	35	5.3	2.5	3	11	32	Так	2055 грн	Детальніше
GN 822.12-10-10-BN Характеристики: d1 Вісь h9 Отвір +0.03/+0.08 10 d2 -0.05/-0.1 14 l5 Ход 10 b₁ 50 b₂ 23 k 38 l₁ 10 d₃ 33 l₂ 35 d₄ 5.3 l₃ 2.5 l₄ 3 Пружинная нагрузкав Н≈ начальная 11 Пружинная нагрузкав Н≈ конечная 32 2055 грн Так До кошику
GN 822.12-10-20-BN	10	14	10	50	23	38	20	33	35	5.3	2.5	3	11	32	Так	2253 грн	Детальніше
GN 822.12-10-20-BN Характеристики: d1 Вісь h9 Отвір +0.03/+0.08 10 d2 -0.05/-0.1 14 l5 Ход 10 b₁ 50 b₂ 23 k 38 l₁ 20 d₃ 33 l₂ 35 d₄ 5.3 l₃ 2.5 l₄ 3 Пружинная нагрузкав Н≈ начальная 11 Пружинная нагрузкав Н≈ конечная 32 2253 грн Так До кошику
GN 822.12-4-10-BN	4	8	5	35	15	25	10	21	20.5	4.3	2	2	4	11	Так	1471 грн	Детальніше
GN 822.12-4-10-BN Характеристики: d1 Вісь h9 Отвір +0.03/+0.08 4 d2 -0.05/-0.1 8 l5 Ход 5 b₁ 35 b₂ 15 k 25 l₁ 10 d₃ 21 l₂ 20.5 d₄ 4.3 l₃ 2 l₄ 2 Пружинная нагрузкав Н≈ начальная 4 Пружинная нагрузкав Н≈ конечная 11 1471 грн Так До кошику
GN 822.12-4-5-BN	4	8	5	35	15	25	5	21	20.5	4.3	2	2	4	11	Так	1346 грн	Детальніше
GN 822.12-4-5-BN Характеристики: d1 Вісь h9 Отвір +0.03/+0.08 4 d2 -0.05/-0.1 8 l5 Ход 5 b₁ 35 b₂ 15 k 25 l₁ 5 d₃ 21 l₂ 20.5 d₄ 4.3 l₃ 2 l₄ 2 Пружинная нагрузкав Н≈ начальная 4 Пружинная нагрузкав Н≈ конечная 11 1346 грн Так До кошику
GN 822.12-5-12-BN	5	10	6	40	18	30	12	25	25.5	4.3	2.5	2	6	14	Так	1626 грн	Детальніше
GN 822.12-5-12-BN Характеристики: d1 Вісь h9 Отвір +0.03/+0.08 5 d2 -0.05/-0.1 10 l5 Ход 6 b₁ 40 b₂ 18 k 30 l₁ 12 d₃ 25 l₂ 25.5 d₄ 4.3 l₃ 2.5 l₄ 2 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 14 1626 грн Так До кошику
GN 822.12-5-6-BN	5	10	6	40	18	30	6	25	25.5	4.3	2.5	2	6	14	Так	1484 грн	Детальніше
GN 822.12-5-6-BN Характеристики: d1 Вісь h9 Отвір +0.03/+0.08 5 d2 -0.05/-0.1 10 l5 Ход 6 b₁ 40 b₂ 18 k 30 l₁ 6 d₃ 25 l₂ 25.5 d₄ 4.3 l₃ 2.5 l₄ 2 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 14 1484 грн Так До кошику
GN 822.12-6-12-BN	6	10	6	40	18	30	12	25	25.5	4.3	2.5	2	6	14	Так	1626 грн	Детальніше
GN 822.12-6-12-BN Характеристики: d1 Вісь h9 Отвір +0.03/+0.08 6 d2 -0.05/-0.1 10 l5 Ход 6 b₁ 40 b₂ 18 k 30 l₁ 12 d₃ 25 l₂ 25.5 d₄ 4.3 l₃ 2.5 l₄ 2 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 14 1626 грн Так До кошику
GN 822.12-6-6-BN	6	10	6	40	18	30	6	25	25.5	4.3	2.5	2	6	14	Так	1484 грн	Детальніше
GN 822.12-6-6-BN Характеристики: d1 Вісь h9 Отвір +0.03/+0.08 6 d2 -0.05/-0.1 10 l5 Ход 6 b₁ 40 b₂ 18 k 30 l₁ 6 d₃ 25 l₂ 25.5 d₄ 4.3 l₃ 2.5 l₄ 2 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 14 1484 грн Так До кошику
GN 822.12-8-10-BN	8	14	10	50	23	38	10	33	35	5.3	2.5	3	11	32	Так	2053 грн	Детальніше
GN 822.12-8-10-BN Характеристики: d1 Вісь h9 Отвір +0.03/+0.08 8 d2 -0.05/-0.1 14 l5 Ход 10 b₁ 50 b₂ 23 k 38 l₁ 10 d₃ 33 l₂ 35 d₄ 5.3 l₃ 2.5 l₄ 3 Пружинная нагрузкав Н≈ начальная 11 Пружинная нагрузкав Н≈ конечная 32 2053 грн Так До кошику
GN 822.12-8-20-BN	8	14	10	50	23	38	20	33	35	5.3	2.5	3	11	32	Так	2253 грн	Детальніше
GN 822.12-8-20-BN Характеристики: d1 Вісь h9 Отвір +0.03/+0.08 8 d2 -0.05/-0.1 14 l5 Ход 10 b₁ 50 b₂ 23 k 38 l₁ 20 d₃ 33 l₂ 35 d₄ 5.3 l₃ 2.5 l₄ 3 Пружинная нагрузкав Н≈ начальная 11 Пружинная нагрузкав Н≈ конечная 32 2253 грн Так До кошику

характеристики

Типи

BN: без фіксації у віджатому положенні, з ручкою з нержавіючої сталі

Напрямний штифт/штифт фіксатора

Нержавіюча сталь AISI 316L

Натискна пружина

Нержавіюча сталь AISI 316Ti

Поворотна ручка

Нержавіюча сталь AISI 316
Матове оздоблення, дробоструминна обробка
Не знімна

За запитом

З червоною ручкою

особливості та сфери застосування

Мініатюрні стопорні штифти GN 822.12 відрізняються компактними розмірами.
